Perdangos yra vienos svarbiausių pastato konstrukcijų, atliekančios ne tik atskyrimo, bet ir laikančiąją funkciją. Tai vidaus horizontalios konstrukcijos, skiriančios pastatą į aukštus. Jos atlaiko ir perduoda į sienas arba kolonas nuolatines bei laikinas vertikaliąsias apkrovas. Tinkamai parinkta perdanga užtikrina pastato ilgaamžiškumą, saugumą ir komfortą.
Pagal funkciją: rūsio, tarpaukštinės ir pastogės perdangos
Pagal funkcinius požymius perdangos skirstomos į tris pagrindinius tipus: rūsio, esančias virš rūsio patalpų, tarpaukštines, atskiriančias gretimus aukštus, ir pastogės, esančias virš viršutinio aukšto.
Degamas vs nedegamas: svarbus kriterijus renkantis medžiagas
Be to, pagal degamumo laipsnį perdangos yra trijų tipų: nedegamosios, sunkiai degamosios ir degamosios, o tai yra svarbus kriterijus renkantis saugią statybinę medžiagą.
Medinės perdangos
Medinės perdangos dažnai naudojamos dėl lengvumo ir tradicinio vientisumo su kitomis konstrukcijomis. Medinės sijos perdangoms paprastai vartojamas iki 5 m tarpatrapiams. Medinės sijos netinkuotos naudojamos iki 2 aukštų namai, o tinkuotos ir inpregnuotos iki 5 aukštų namui. Pagal skerspjūvį, apkrovas ir grindų konstrukciją, sijos dedamos kas 0,6-1,2 m taip, kad jų įlinkis nuo apkrovos būtų ne didesnis nei 1/250 tarpatramio. Jas galima dėti viename lygyje.
Gelžbetoninės perdangos
Kol statyboms nevartojo betono, perdangos dažniausiai buvo mūriniai skliautai su plieninėmis sijomis. Pradėjus plačiai vartoti betoną, sijų perdangos buvo daromos iš monolitinio gelžbetonio su plokšte viršutinėje perdangos dalyje arba ant plieninių dvitėjų, apatinė lentynos buvo dedamos surenkamosios lengvojo betono plokštės. Perdangos su monolite plokšte viršutinėje dalyje gerokai stipresnės ir standesnės, nes ši plokštė dirba kartu su sijomis.
Surenkamosios monolitinės perdangos
Surenkamosios monolitinės perdangos montuojamos iš pavienių surenkamųjų elementų, o tarpai tarp jų pripildomi monolitinio gelžbetonio. Tokios monolitinės juostos sujungia visus elementus į vieną bendrą konstrukciją. Veikiant apkrovoms, tokios konstrukcijos dirba kaip monolitinės. Tokia perdanga yra padaryta iš lengvojo betono ir keraminių blokų ir monolitinių briaunų, armuotu strypine armatūra. Blokai dažniausiai daromi iš šlaktbetonio. Surenkamosios monolitinės perdangos apatinė dalis padaryta iš įtemptojo stygbetonio juostų su iškišta skersine armatūra. Ant šių juostų remiamos lovinio skerspjūvio gelžbetoninės plokštės. Yra ir kitokių monolitinių perdangos su įtemptaisiais elementais: plokščios su įtemptomis stygbetonio juostomis ar briaunuotos sklautinės. Ekonomiškos surenkamosios plokštės perdangos su styginiais keraminiais laikančiais sijiniais elementais.
Kiaurymėtosios gelžbetoninės plokštės
Viena pirmųjų surenkamųjų perdangų - lovinė gelžbetoninė. Iš tokių plokščių sunku padaryti lygias lubas, todėl jos buvo vartojamos tik rūsio perdangoms. Racionalesnės yra dvitėjinės gelžbetoninės sijos su plačiomis lentynomis, kurios sudaro lengvą tuštymėtąją perdangą su gera garso izoliacija, lygiomis lubomis ir lygiu pagrindu grindims. AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį, o plokštės supjaustomos skersai pagal norimą ilgį. Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos plokštės, pjaunant 1200 mm pločio plokštes išilgai. Dėl techninių sąlygų plokštės gali būti su įtemptaisiais lynais Y1860S7 Ø9,3mm arba Ø12,5mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm. Gelžbetoninės perdangos plokštės turi CE ženklus ir atitinka EC2 ir EN standartus. Plokštės dažnai gaminamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montavimą.
Akytojo betono perdangos
Nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. Bauroc perdanga yra armuotas gaminys, naudojamas perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Perdangos laikomoji galia sudaro 4 kN/m². Perdangos plokščių montavimui taikomi standartai EVS-EN 12602:2008, o plokščių aukštis gali būti įvairus. Montavimui reikalinga atitinkama armatūra ir konstrukciniai sprendimai priklausomai nuo projektavimo užduočių. Perdangos plokštės gali būti montuojamos kampu ar gulščią, taip pat naudojamos kaip laikomoji ir šilumą izoliuojanti konstrukcija stogo formavime, kas leidžia greitai įrengti stogą ir sumažinti medienos poreikį.
Kitos perdangų rūšys ir gamintojai
UAB „Šilputa“ gamina Thermo perdangą iš polistireninio putplasčio, kurio paskirtis - padidinti laikomąją galią ar sutvirtinti apdailos apkalą. Thermo perdangos gali būti įvairaus ilgio ir plotų, remiamos į atramines sienas. VPL tipo plokščių gamybai naudojama vokiečių „Weiler“ ir suomių „Elematic“ įranga; standartinė plokščių plotis - 1200 mm. Gamyba vykdoma Klaipėdoje ir Vilniuje, naudojant modernias STETTER linijas. Perdangos plokštės dažnai būna su laikomąja galia ir atsparumu, tinkamos naudoti tiek perdangoms, tiek uždengimams.
Praktiniai aspektai: įrengimas, įrenginių išdėstymas ir skaidrumas

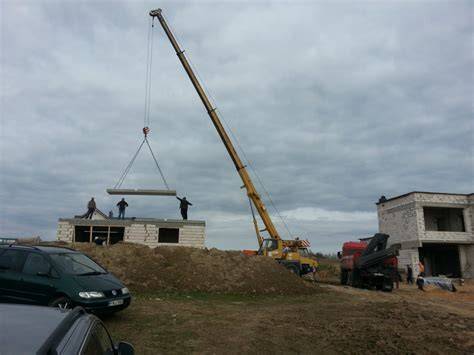

Montuojant perdangas būtina užtikrinti lygų išdėstymą - sandūrose dideli grioveliai turi sutapti su mažais. Prieš montavimą reikia iš anksto suplanuoti armatūrą ir betono įtvirtinimus. OSB plokštės dažnai naudojamos grindų sluoksniui; jų montavimas turi būti teisingas, su tarpeliais ir tarpikliais dėl drėgmės ir garso izoliacijos. Tarp OSB plokščių turi būti 3 mm tarpas, o nuo sienų - 6-12 mm. OSB plokščių sujungimai turi turėti grindų sijų atramą. Tarpų tarp perdangos sijų gali būti iki 600 mm, o šoninių užsikabinimų plotai turi būti apgalvoti, kad sumažėtų girgždėjimo rizika. Svarbu įtraukti papildomus sluoksnius, pavyzdžiui, akustinę ir priešgaisrinę apsaugą, kai reikia, ypač Skandinavijos šalyse, kur senesnės technologijos jau buvo patobintos.
Medinių perdangų atrodo ir praktika
Medinės perdangos, nors ir gali sukelti vibro-faktorius dėl plokščių girgždėjimo, šiuolaikinės technologijos ir tvirtinimo sprendimai šią problemą žymiai sumažina. Vietoje vinų rekomenduojama naudoti medvaržčius arba suktas vinis, kartu su klijais, siekiant sumažinti kraštų kilnojimą. Taip pat rekomenduojama užpildyti tarpus tarp sijų, kad išvengti girgždo ir pagerinti šilumos bei garso izoliaciją.
Kaip pasirinkti perdangą konkrečiam projektui
Perdangos pasirinkimas priklauso nuo pastato konstrukcijos, apkrovos lygio ir planuojamos paskirties. Tradicinės medinės, surenkamos ir monolitinės gelžbetoninės perdangos turi skirtingus privalumus: lengvą montavimą, didelę laikomąją galią, šilumos ar garso izoliaciją bei kainų santykį. NP5 įmonė siūlo lengvą plonasienį metalinį karkasą, kuris yra tvarus ir ilgaamžis. Perdangos plokštės kainos svyruoja priklausomai nuo pasirinkto tipo, o surenkamos perdangos laikomos labiausiai konkurencingos rinkoje dėl savo gamybos efektyvumo ir lankstumo.
ŠARVINES LIEMENES APŽVELGIA EX SOP OPERATORIUS BEI DOWNRANGE ĮKŪRĖJAS OVIDIJUS. I dalis.
Paprastų dydžių ir variantų išklotinė lentelė (pavyzdys)
- Gelžbetoninės plokštės aukščiai: 200, 220, 265, 300, 320, 400, 500 mm.
- Standartinis plotis: 1200 mm.
- Galimi plokščių ilgiai: iki 110 m (priklausomai nuo projekto).
- Konstrukcinė armavimo scheme: dviatramė sija su galinėmis atramomis.
