Betonas yra vienas iš populiariausių statybinių medžiagų dėl savo stiprumo suspaudžiant, tačiau jis yra trapus tempiamųjų jėgų atžvilgiu. Būtent čia į pagalbą ateina armatūra - ji sustiprina betoną, leidžiant jam atlaikyti lenkimo ir tempimo apkrovas bei išvengti ankstyvų įtrūkimų. Šiame straipsnyje aptarsime, kaip veikia armatūra betone, kokie yra jos tipai, montavimo ypatumai, korozijos prevencija, bei šiuolaikinės armavimo medžiagos ir technologijos.
Armatūros funkcija betone
Betonas pats savaime turi aukštą gniuždomojo stiprumo lygį, bet yra labai silpnas tempiamųjų jėgų atžvilgiu. Armatūra (dažniausiai plieniniai strypai) perima įtempimus, kurių betonas nepajėgus išlaikyti. Taip sunaikinama ankstyvų įtrūkimų rizika, o konstrukcija tampa stipresnė ir saugesnė.
Strypai su iškilumais (raitytais paviršiais) geriau sukibę su betonu nei sklandūs, nes jų nelygumai sukuria mechaninį užraktą. Tai neleidžia armatūrai slysti, todėl apkrovos paskirstomos tolygiau. Bandymų duomenimis, raižyta armatūra pagerina jėgų perdavimą apie 40-60 % ir sumažina įtrūkimų plotį beveik dvigubai, kas ypač svarbu drėgnose ar prie jūros esančiose teritorijose.
Korozijos poveikis armatūrai ir apsauga
Vienas didžiausių plieninės armatūros trūkumų yra korozija, ypač jei chlorido jonai prasiskverbia per betoną į armatūrą. Kai chlorido jonų koncentracija pasiekia tam tikrą ribą (0,4 % cemento masės gelžbetoninėms ir 0,2 % įtemptojo betono konstrukcijoms), pasyvi apsauginė plieno membrana sunaikinama ir prasideda korozija. Tokiu atveju net ir šarminis betonas neapsaugo nuo korozijos.
Betono šarmingumo sumažėjimas, dėl atmosferos anglies dioksido sąveikos (karbonizacijos), taip pat depasyvina armatūrą. Jei betono danga yra stora ir kokybiška, karbonizacijos poveikis yra minimalus. Tačiau prastos kokybės arba plonas betono sluoksnis, ypač drėgmėje ir esant deguonies įsiskverbimui, ženkliai didina korozijos riziką. Deguonies trūkumas gali apsaugoti armatūrą nuo korozijos net drėgname betone.
Armatūros elektrinio tęstinumo užtikrinimas yra esminis katodinės apsaugos elementas. Matavimo būdu nustačius, kad varža didesnė nei 1 Ω, būtina sujungti armatūrą su tinklu, kuris turi visišką elektros tęstinumą. Įdiegus anodo sistemą, betonas aplink armatūrą valomas nuo senų, atsipalaidavusių sluoksnių, o anodas siaurai sujungiamas su betonu naudojant cementinius skiedinius.
Armatūros montavimas ir tvirtinimas
Teisingas armatūros išdėstymas, tvirtinimas ir surišimo metodai yra būtini užtikrinant konstrukcijos ilgaamžiškumą. Armatūros strypai turi būti sujungti elektros tęstinumą užtikrinančiu būdu, dažniausiai naudojant susukamą vielą arba elektrinius surišimo įrankius.
- Rankinis surišimas: tinkamas mažiems ar sudėtingiems darbams, suteikia lankstumą ir pritaikomumą.
- Elektrinis surišimas: efektyvus dideliems projektams, spartus ir pagerina darbininkų efektyvumą.
- Suvirinimas: greitas tvirtinimo būdas, bet ne visiems strypams tinkamas, dažniausiai naudojamas gylio pamatuose.
Visos armatūros strypų sankryžos turi būti tinkamai surištos, kad konstrukcija būtų stabili ir vienalytė. Netolygiai paskirstytos apkrovos ar suskilę sujungimai gali sukelti įtrūkimus ir sumažinti struktūros atsparumą, ypač seisminiuose regionuose.
Armavimo medžiagų įvairovė: steel, stiklo pluoštas, polipropilenas
Tradiciškai armatūra gaminama iš plieno, kuris yra patikimas ir patikrintas šimtmečių patirties. Tačiau plieninės konstrukcijos turi trūkumų: jos gali rūdyti, kai pažeidžiama betono danga arba jeigu į betoną patenka druskos ir chloridai. Dėl šios priežasties sparčiai plečiasi kompozitinių medžiagų, tokių kaip stiklo pluošto (GFRP) ar polipropileno fibrų naudojimas.
Stiklo pluoštas (GFRP)
Stiklo pluošto armatūra yra lengva, nerūdija ir lengvai apdirbama. Ši medžiaga ypač tinka konstrukcijoms, kurios yra veikiamos korozijos arba kur turi būti sumažinta apkrova konstrukcijai dėl medžiagos lengvumo. Nors stiklo pluošto tempimo stipris yra aukštas, ji dar nėra tokia plačiai ištestuota ir nepripažinta kaip plienas, todėl kai kurie statybininkai vengia jos naudoti kaip visišką plieno pakeitimą.

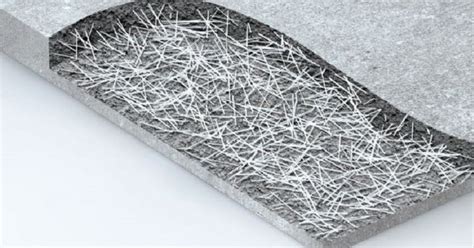

Polipropileno fibrų armavimas
Polipropilenas naudojamas kaip makrofibra (makro pluoštas) arba mikrofibra. Makrofibra gali pakeisti tradicinę plieninę armatūrą dėl savo lengvumo ir geros tempimo stipriosios savybės, o mikrofibra paskirstoma tolygiai per betoną ir užkerta kelią mikroįtrūkimų plėtrai. Ji taip pat padidina atsparumą šalčiui, drėgmei, karščiui ir cheminėms medžiagoms. Be to, polipropileno pluoštas degimo metu ištirpsta, sudarydamas kanalus drėgmei ir garams pasišalinti, taip mažindamas konstrukcijos skilimo riziką gaisro atveju.
Betono ir armatūros sąveika temperatūrų kaita metu
Betonas ir armatūra beveik vienodai plečiasi ir traukiasi temperatūrų pokyčių metu. Tokia charakteristika leidžia šių medžiagų junginiui deformuotis harmoningai, nesusidarant didelėms papildomoms įtampoms. Todėl gelžbetoninės konstrukcijos išlaiko vientisumą ir atsparumą įvairioms išorės apkrovoms.

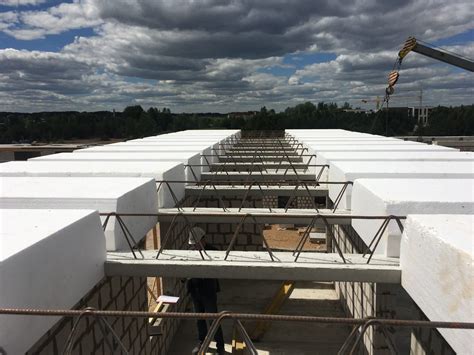

Armatūros išdėstymo ir apsauginio betono sluoksnio svarba
Tinkamas armatūros išdėstymas ir apsauginis betono sluoksnis yra būtini norint išvengti korozijos ir užtikrinti ilgaamžiškumą. Betonas turi dengti armatūrą mažiausiai 40-75 mm storio sluoksniu, priklausomai nuo aplinkos sąlygų. Nepakankamas dengiamasis sluoksnis leidžia į betoną patekti vandeniui bei chloridams, kas skatina koroziją ir ankstyvus konstrukcijos gedimus.
Taip pat labai svarbu laikytis reikalavimų dėl armatūros strypų atstumų ir persidengimo ilgių. Pavyzdžiui, persidengimo ilgis paprastai turi būti 30-50 kartų didesnis nei strypo skersmuo, kad būtų užtikrintas efektyvus jėgų perdavimas.
Specialiosios armavimo sistemos ir priežiūra
Betono konstrukcijų apsaugai nuo korozijos taikomos specialios anodinės sistemos, kurios montuojamos po to, kai pašalinamas senas, atsipalaidavęs betonas ir paviršius paruošiamas naudoti cementinius skiedinius. Anodas turi būti tvirtai sujungtas su pagrindine betonine danga, o įtrūkimai turi būti nuvalyti ir užtaisyti.
Taip pat labai svarbu, kad armatūros tinklelio varža būtų tinkamai išmatuota, o pažeistos ar atskirtos armatūros dalys sujungtos, siekiant užtikrinti visapusišką elektros tęstinumą katodinės apsaugos sistemose.
Armatūros tipai ir pasirinkimas pagal paskirtį
Statyboje naudojama tiek plieninė, tiek stiklo pluošto armatūra. Plieninės armatūros tipai skirstomi į:
- Apvalūs strypai: dažniausiai naudojami, gali būti lygūs arba raižyti.
- Kvadratiniai strypai: naudojami kampinėms atramoms ir sudėtingomis formomis.
Pagal plieno kokybę ir klasę armatūra pritaikoma pagal konstrukcijos apkrovas ir specifinius projektavimo reikalavimus. Skersmuo ir ilgis yra individualiai parenkami kiekvienam projektui.
Polipropileno ir stiklo pluošto armatūra dažniau naudojama ten, kur reikalingas didesnis korozijos atsparumas ir mažesnis svoris, pavyzdžiui, seisminiuose regionuose ar šlapiuose aplinkose.
Armavimas naudojant fibrą: plieninė, polipropileno, mikro- ir makrofibra
| Fibrų tipas | Medžiaga | Paskirtis | Pagrindiniai privalumai |
|---|---|---|---|
| Makrofibra | Polipropilenas | Metalinių strypų pakeitimui, bendram armavimui | Lengvumas, tvirtumas, nerūdija |
| Mikrofibra | Polipropilenas | Mikroįtrūkimų kontrolė, atsparumas transportavimui | Mažina įtrūkimus, didina atsparumą šalčiui, drėgmei |
| Metalinė fibra | Plienas | Visapusiškas betono armavimas | Aukštas stipris, geras įtempimų perdavimas |
Armavimas su plieninėmis fibromis suteikia didelį tempimo stiprį, o polipropileno fibrų dėka galima sumažinti sunkių metalinių strypų naudojimą, išvengiant korozijos ir sumažinant svorį.
Armatūros įrengimo standartai ir tvarkos
Armatūros įrengimo darbai reglamentuojami tokiais taisyklių rinkiniais kaip SNiP 52-01-2003, SP 63.13330.2012, SP 50-101-2004 ir kt. Svarbu, kad plieniniai strypai būtų tinkamo skersmens, atstumo ir tarpai tarp jų būtų laikomi pagal specifikacijas, o surišimas atliktas kvalifikuotai.
Neatitikimai ar klaidos montuojant armatūrą (strypų pasislinkimas betonuojant, netinkamos apvijos, nepakankamas betono sutankinimas aplink strypus) gali lemti silpną konstrukciją ir greitą jos nusidėvėjimą.
Plieninės armatūros vaidmuo konstrukcijų ilgaamžiškume ir atsparume
Armatūra ne tik kontroliuoja betono įtrūkimų atsiradimą, bet ir aktyviai stiprina konstrukciją, apsaugodama ją nuo dinamiškų apkrovų, oro sąlygų ir korozijos. Tokio sinergetinio veikimo dėka gelžbetoniniai pastatai ir tiltai gali išlaikyti dideles apkrovas bei eksploatuotis dešimtmečius be rimtų pažeidimų.
Apibendrinant, armatūros įdiegimas betone - tai būtina technologija, leidžianti išnaudoti betono stiprybes ir kompensuoti jo trūkumus, užtikrinant statinių patikimumą, saugumą ir ilgaamžiškumą.
