Perdangos yra horizontalios pastato konstrukcijos, skirstančios pastatą į aukštus. Perdangos riboja aukštus ir esančias juose patalpas iš viršaus ir apačios (atitvėrimo funkcija) ir kartu laiko savo pačių, žmonių, įrangos ir kitų daiktų, esančių pastate, svorį (laikymo funkcija). Pagal išdėstymą perdangos skirstomos į tarpaukštines, pastogines, cokolines ir apatines.
Kada reikia taisyti atvirą skylę perdangoje
Pastebėjus perdangos pažeidimus (įtrūkimus, įlinkius, byrantį betoną), negalima imtis savavališkų remonto darbų. Pranešimas. Techninė apžiūra. Valdytojas arba techninis prižiūrėtojas privalo atlikti apžiūrą, įvertinti būklę ir užfiksuoti defektus. Darbų organizavimas. Valdytojas privalo organizuoti defektų šalinimą.
Rekonstruojant perdangas susiduriama su papildomomis problemomis. Pastato sienos ir pamatai gali būti nepritaikyti svorio padidėjimui, perdangą reikia įdėti nepažeidžiant kitų konstrukcijų. Nuo sunkios monolitinės perdangos dėl svorio dažnai imdavo skilinėti pastato sienos, joms sumontuoti reikia daryti ištisines išimas sienose, kad būtų kur jas atremti.
Pradinis vertinimas prieš taisymą
Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos, konkrečiam objektui, skaičiuojami pagal STR 2.05.04:2003 Poveikiai ir apkrovos.
- Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija.
- Skaičiuojama kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės.
- Skaičiavimus atlikite atsižvelgdami į planuojamas apkrovas; tai lems reikalingus remonto sprendimus.
Skylės užtaisymo galimi variantai pagal perdangos tipą
Perdangos tipo pasirinkimas priklauso nuo pastato konstrukcijos ir paskirties, o taip pat ir nuo apkrovos lygio. Tradicinės perdangos yra gelžbetoninės arba iš medinio karkaso. Yra skiriamos monolitinės ir surenkamos gelžbetoninės perdangos.
1. Monolitinė gelžbetoninė perdanga
Monolitinės gelžbetoninės perdangos įrengiamos tuo atveju, jeigu veikia stiprios, dinaminės apkrovos. Taip pat monolitinės konstrukcijos reikalingos tada, kai perdangos užtikrina pastato erdvinį standumą. Rekonstruojant ar taisant skylę monolitinėje perdangoje dažnai reikalinga lieti papildomus monolitinius elementus arba užpildyti ertmes betonu su tinkama armatūra.
Monolitinei perdangai reikia teisingai parinkti betono markę pagal konsistenciją ir kitas svarbias charakteristikas, plieninių ar kompozitinių armatūros strypų markes ir diametrus. Armatūros karkasas, kuris ribojasi su metaline sija yra įvedamas į sijos vidų. Surišimas trunka virš 4 pilnų dienų.
2. Surenkama gelžbetoninė perdanga (pvz., „Leier-Panel“, „Teriva“)
Surenkamųjų perdangų plokštės, pavyzdžiui „Leier - Panel“, gali būti iki 2,42 m pločio ir iki 10 m ilgio, jas galima pagaminti bet kokios formos. Surenkamieji elementai apima privalomą armatūrą, sustiprintą plieninėmis santvaromis. Perdangų plokštės montuojamos kranais ir reikiamos galios stropais.
„Leier - Panel“ sistemos perdanga susideda iš plačių surenkamųjų plokščių, kurie yra „betoninis armatūros pagrindas“, gaminamas iš surenkamųjų konstrukcijų ir išlieto viršutinio betono sluoksnio. Vientisų perdangų, sudarytų iš „Leier - Panel“ plokščių, storis siekia nuo 18 iki 28 cm. Perdangos paviršius yra lygus, todėl nebereikia naudoti apdailos tinko.
„Teriva" perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W. „Teriva" specialistai apskaičiavo, kad 13 m ilgio sunkvežimiu į objektą pristatoma 70 kv. m PTK ir 160-200 kv. mt. Surenkamosios perdangos surenkamos greitai - per pusdienį 3 žmonių brigada paruošia apie 60 kv. m perdangos betono užliejimui.
Praktinis skylės užtaisymo darbo planas (remontas vietoje)
- Techninė apžiūra ir projektavimas: inžinierius įvertina apkrovas ir nustato ar reikia papildomų atramų, ar galima užtaisyti skylę vietoje.
- Paruošimas: parengiamas plokščių montavimo arba apatinės bei papildančios armatūros išdėstymo planas. Jame nurodyti visi plokštės išdėstymo reikalavimai: konstrukcinių detalių padėtis, montavimo atramų tvarka, plokštės armatūros sandūros, instaliacijos angos.
- Atramų įrengimas: prieš montuojant perdangų konstrukcinius elementus, būtina tinkamai pastatyti atramas. Montažinės atramos turi būti sumontuotos stabiliai.
- Armatūros montavimas: uždedama ir sujungiama papildoma skersinė armatūra, sujungiama su esama sijų armatūra, emaliuojamos jungtys, įvedami armatūros galai į esamą konstrukciją.
- Klojinių montavimas (jei reikalinga): paruošiami perimetro klojiniai, papildomos atramos, angų formos instaliacijai.

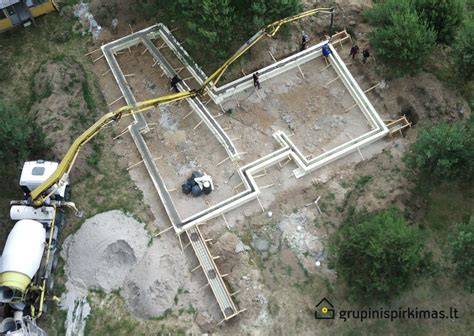

- Betonavimas: prieš betonavimo darbus plokštes suvilgykite vandeniu. Betoną dėkite tolygiai, vibruodami ypač ties atramomis. Betoną reikia laistyti džiūvimo metu, kad nesusidarytų įtrūkimų.
- Apdaila apatinėje dalyje: „Leier - Panel“ plokštės apačia yra lygi ir jos nebereikia tinkuoti; monolitinėms vietoms gali prireikti papildomo apdailos sluoksnio.
Praktiniai patarimai iš darbo patirties
- Apgalvokite inžinerinius tinklus iš anksto: Jei būtų pagalvota ankščiau ir pasiruošta vėdinimo projektą, būtų galima numatyti ortakių ir angų vietas ir nereikėtų vėliau kirsti skylių.
- Pravažiuokite su vibro plokšte per smėlį prieš klojinių montavimą: tai sumažins riziką, kad smulkus užpilas nesusitrombuos pakankamai ir neleistų klojinėms sėsti.
- Užsakyti betono su atsarga: gerai, kai betonas užsakomas su nedideliu rezervu - taip bus užtikrintas pakankamas kiekis visam plotui užpilti.
- Laistyti betoną džiūvimo metu: 13 val. betono džiūdamas labai įkaista, ypač vasarą, todėl betonas turi būti laistomas.
- Jeigu prireikia ertmių ar angų - palikite jas projekto metu: pora skylių vėliau gali labai palengvinti šildymo vamzdžių ar elektros instaliacijos vedimą.
- Jeigu perdaug padaryta angų - jas galima užpilti vėliau betonu ir skylės kaip nebūta.
Statikos ir armavimo svarba
Plokštės storis yra racionalus, jeigu jos armavimo procentas yra nuo 0,4 % iki 0,7 %. Apskaičiuojamas kraštiniame tarpatramyje reikiamas armatūros plotas. Reikalingas pagrindinės armatūros strypų tinkle T1, T2, T3, T4 žingsnis ir skaičiavimai atliekami pagal projekto reikalavimus. Statmenai pagrindinei armatūrai išdėstoma skirstomoji armatūra Ø 3 S400, kurios žingsnis - 300 mm.
Gelžbetoninės perdangos projektavimo rezultatai įtakoja mūrinės kolonos apkrovų reikšmes. Plokštės kraštu atrėmimo ant laikančios sienos zonos ilgis c = 0,12 m, sijos skerspjūvio plotis b2 = 0,2 m. Sijos lentynos storis hf = 0,06 m. Projektuojant būtina atsižvelgti į optimalų gniuždomos zonos aukštį ξeff = 0,1÷0,2, priimant ξeff = 0,15.
Ekonominiai aspektai: ką rinktis užtosinant skylę?
Skaičiuojant pastato statybos sąnaudas labai svarbu įvertinti ir perdangų įrengimo kainų skirtumus. Įvertinamos atvežimo, montavimo darbų, reikalingų mechanizmų nuomos sąnaudos, betono išpylimo ir pakėlimo į reikiamą objekto aukštį kaina. Pradedama skaičiuoti nuo atvežimo išlaidų.
Surenkamųjų perdangų privalumas remontui: sijos nesunkios ir pernešamos rankomis, sijos ir blokeliai atvežami į objektą, o per pusdienį brigada paruošia perdangą užliejimui. Monolitinėms perdangoms savikainą didina klojinių nuomos ir montavimo kaštai. Dėl PTK ir monolitinės perdangos svorių skirtumo pastato dalis gali sėsti netolygiai ir sienoje atsirasti įtrūkimų.
Specifiniai sprendimai skylėms prie inžinerinių angų
Gamyklinės standartinių matmenų gelžbetoninė plokštės sudaro problemų formuojant perdangoje angas laiptinėms, kaminams ir vėdinimo angoms. Dažniausia tenka tokiose vietose lieti monolitinę perdangą. Perdangos neremiamos į kaminų sieneles, angai bus padaryti apačioje klojiniai, uždėta papildoma skersinė armatūra ir užpildoma betonu.
Priežiūra po remonto
Po betonavimo betono paviršių reikia laistyti ir stebėti per kelias savaites, kad perdanga įgautų pakankamą tvirtumą. Su mūrininkais buvo sutarta, kad perdangai reikės kokių 3 savaičių, kol įgaus pakankamai stiprumo ir bus galima keltis blokelių paletes ant jos ir tęsti mūro darbus.
Atlikus remonto darbus, būtina atlikti techninę apžiūrą ir įtraukti pakeitimus į pastato dokumentaciją. Perdangos remontas senos statybos name yra visų butų savininkų bendroji atsakomybė, todėl darbus privalo organizuoti namo valdytojas, o išlaidos dengiamos iš bendrų kaupiamųjų lėšų arba tikslinių įmokų.
Dažniausiai užduodami klausimai (trumpai)
- Ar galima užtaisyti skylę be inžinieriaus? Ne - prieš remontą būtina techninė apžiūra ir inžineriniai skaičiavimai.
- Ar geriau naudoti monolitą ar surenkamą sprendimą? Sprendimas priklauso nuo apkrovų, konstrukcijos būklės ir biudžeto.
- Ar reikia palikti angas inžineriniams tinklams? Taip - geriausia jas numatyti projekte, kad vėlesnis ardymas nebūtų reikalingas.
„Pasidaryk pats“ vandens pažeistų gipso kartono lubų remontas: paprastas žingsnis po žingsnio vadovas
| Perdangos tipas | Pagrindiniai privalumai | Trūkumai / pastabos |
|---|---|---|
| Monolitinė gelžbetoninė | Aukštas patvarumas, tinka didelėms apkrovoms, užtikrina erdvinį standumą | Didesnė kaina dėl klojinių, sunkesnė, reikalauja laiko armatūrai |
| Surenkama (Leier-Panel, Teriva, PTK) | Greitas montavimas, lygus paviršius, mažiau klojinių, geresnė izoliacija | Gamyklinių plokščių forma gali riboti angų vietas, reikia krano |
| Medinė sijinė | Pigi, paprasta montuoti, tinka vieno aukšto namams | Prasta garso izoliacija, problemos su šildomomis grindimis |
Užtaisant atvirą skylę perdangoje, svarbiausia - profesionalus įvertinimas, teisingai parinkti konstrukciniai sprendimai, tinkamas armavimas ir kokybiškas betonavimas bei priežiūra. Jei kyla abejonių - kreipkitės į kvalifikuotus inžinierius ir techninę priežiūrą.
