Jei grindų šildymo vamzdis sulūžęs, pirmiausia suraskite nutrūkusią vietą, o tada specialiu vamzdžių pjaustytuvu nupjaukite nutrūkusią vietą. Tada išlyginkite sąsają, pašalinkite įbrėžimus ir atlikite terminį suliejimą. Karšto lydymo metu sausu skudurėliu nuvalykite grindų šildymo vamzdžio vidų ir išorę, o tada naudokite tokio pat dydžio ir prekės ženklo vamzdį kaip karšto lydymo vamzdis. Pirmiausia paruoškite kaitintuvą, tada įjunkite, kad jis įkaistų. Tada pieštuku nubrėžkite reikiamą ilgį toje vietoje, kur vamzdis karštai išlydomas, palaukite, kol šildymas pasieks tam tikrą lygį, tada greitai nuimkite vamzdį nuo šildymo apvalkalo ir įkiškite į vamzdžio jungtį. Tada tolygiai apdorokite jų sąnarius ir pataisykite sąnarius. Tačiau jo negalima pasukti, o kampas tarp vamzdžio ir vamzdžio turi būti palaikomas 180 laipsnių. Tada palaukite iki nurodyto laiko ir atlikite slėgio bandymą. Aplinkos temperatūra montuojant grindų šildymo vamzdimą turi būti aukštesnė nei 5 °C, kad būtų užtikrinta, jog žema temperatūra nepažeis vamzdžio medžiagos. Jei aplinkos temperatūra žemesnė nei 5 laipsniai C, reikia imtis priemonių temperatūrai padidinti.

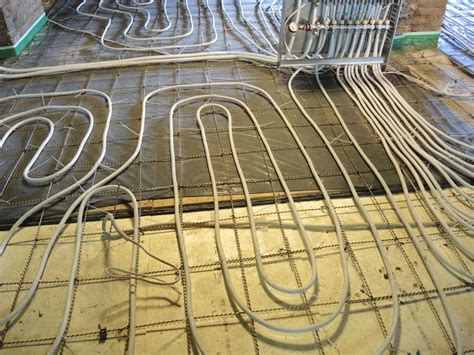

Vamzdžių tvarkymas ir laikymas: Kai grindų šildymo vamzdis perkeliamas į statybvietę, reikia atkreipti dėmesį į tai, kad jis nenukristų, nesiliestų ir nepatektų į spaudimą, kad būtų išvengta vamzdyno pažeidimo. Sumontavus grindų šildymo sistemą, ji turi būti derinama. Truputi atsilieka mano blogas, per tas statybas nelieka niekam laiko, ypač kai daug darai pats. 2013-11-16 pradėjau vedžioti grindinio šildymo vamzdelius. Priminsiu, kad į grindis sudėta 30cm polistirolo trimis sluoksniais. Antrame sluoksnyje išvedžioti vandentiekio vamzdžiai tada paklotas trečiasis sluoksnis ant jo refleksinė garo izoliacinė plėvelė ir tada buvo montuojamas grindinio šildymo vamzdis. Vamzdis 18×2 Frankishe ff-therm multi Difustop PE-Xa PEX be aliuminio. Jį pasirinkau todėl, kad tai yra stiprios vokiečių firmos gaminys atitinkanti standartus už konkurencingą kainą. Vamzdis buvo tvirtinamas plastikinėmis kabėmis kas 20, 15 prie langų ir voniose kas 10cm. Kolektorius buvo numatytas toje vietoje kur dar nėra sienos, dėl to teko kažką sumontuoti laikino. Taigi pritvirtinau lenta prie lubų (santvaros) ir prie jos medinį “kolektorių“, kad turėčiau prie ko tvirtinti vamzdelius. Bet labai greitai lenta pradėjo eit į šoną, nes vamzdeliai norėdami grįžti į pradinę forma ją stūmė, dėl to prikaliau dar du brūselius prie grindų ir problemos išsisprendė 🙂
Dėdamas vamzdelius kolektoriaus nedėjau, kadangi nebuvo signalizacijos ir nenorėjau gero daikto palikti vieno. Vamzdžio buvo 600m ir 200m ritiniai, todėl teko truputi pavargti kol sumasčiau kaip vynioti 600m ritinį. Kelis kartus dirbome dviese, tai darbas einasi kaip iš pypkės. Abu vamzdžiai yra geri šilumos laidininkai todėl abu vienodai atiduos šilumą ir galų gale dėl to koks bus panaudotas vamzdis nebus jokio skirtumo. Esminis skirtumas yra tas, kad PEX vamzdys yra atsparesnis laipiojimui montavimo ir betonavimo metu. Gerai užmynus ant daugiasluoksnio Al vamzdžio kuris yra pririštas prie armatūros jis sulinks, susiplos ir į savo vietą nebegrįš. Al vamzdžius yra lengviau montuoti. kaip ir dabar rinkčiausi tik PEX vamzdį kuris būtų atsparus mindžiojimui. naudočiau plėvelę kuri sužymėta pvz. Grindinis šildymas dabar tapo nauja žiemos šildymo mada.
Taip pat apžvelgiamos bendros rekomendacijos dėl grindų šildymo konstrukcijų: Grindinis šildymas yra žematemperatūris. Optimaliausia, kai grindų paviršius šyla iki 24 laipsnių C. Jei namo šilumos nuostoliai didesni, grindų paviršiaus temperatūrą galima kelti daugiausia iki 27-28 laipsnių C. Aukštesnė ji jau nebus komfortiška. Kartais, kai lauke itin šalta, turintys grindinį šildymą bando tiesiog padidinti grindų temperatūrą. Susidūrę kontrastingo oro srautai - šiltas ir vėsus, jutimiškai nėra malonūs ir sukuria diskomfortą. Taip atsiranda mitai apie grindinį šildymą - kad nesveikas, kad dėl jo tinsta kojos, sausina orą ir t.t. Visa esmė - sąlygos, kuriose šis šildymas įrengtas ir eksploatuojamas. Svarbiausia komfortiško grindinio šildymo sąlyga yra pastato sandarumas, maži šilumos nuostoliai, kad per šalčius netektų kelti grindų temperatūros iki nekomfortiškos.
Grindinio šildymo principai: Didžiausia į grindų vamzdyno kontūrą atitekančio vandens temperatūra gali būti apie 35-55 laipsnių C, grindų paviršiaus temperatūra - iki 28 laipsnių C. Kad suprastume skirtumą, galime palyginti su radiatoriais - į juos tiekiamo vandens temperatūra siekia 60-80 laipsnių C. Šiltas vanduo, tekėdamas grindinio šildymo vamzdeliais, šildo juos dengiančią betono masę. Betonas gerai akumuliuoja šilumą ir yra puikus šilumos laidininkas, grindų paviršius šyla vienodai. Šiluma nuo paviršiaus kyla į viršų ir sušildo patalpos orą. Dėl to patalpoje susidaro nedidelis temperatūros skirtumas per patalpos aukštį, bet jis atitinka idealų temperatūrinį komfortą, nes šilčiausia zona - prie kojų.

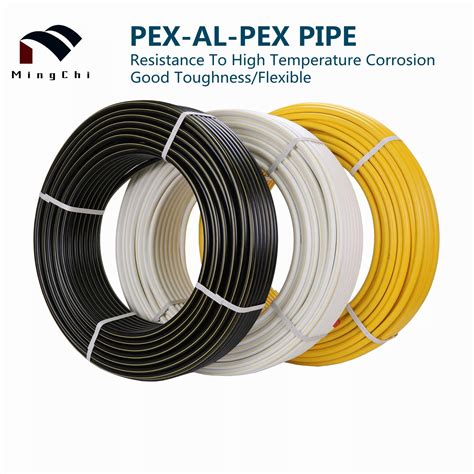

Grindų šildymo vamzdžių pasirinkimas ir montavimo atstumas: Dažniausiai naudojami vamzdžiai yra nuo 16 iki 20 mm skersmens. Atstumas tarp vamzdžių dažnai svyruoja nuo 10 iki 20 cm. Kuo mažesnis atstumas, tuo tolygiau paskirstoma šiluma, tačiau didėja vamzdžių kiekis. Pasirenkant vamzdžius verta žinoti PE-X ir AluPEX tipus. PE-X vamzdžiai yra lankstūs ir atsparūs korozijai, AluPEX turi aliuminio tarpsluoksnį ir sumažina deguonies pralaidumą bei suteikia papildomo tvirtumo.
Atstumas tarp vamzdžių priklauso nuo šilumos poreikio, grindų dangos, bei įrengimo sąlygų. Vidutiniškai rekomenduojama 10-30 cm intervalo, priklausomai nuo apkrovos ir konstrukcijos. Makroskopiškai - esminė sąlyga yra užtikrinti, kad atšildymo metu šiluma būtų paskirstyta vienodai ir grindų šiluma būtų tinkamai perteikiama į kambarį. Taip pat svarbu projektuojant grindų šildymą aiškiai aprašyti betono storį virš vamzdžių ir sąnarių tvirtinimo būdus.
Grindų šildymo projektas ir skaičiavimai: Kad vamzdžiais perduodamos šilumos kiekis būtų tiksliai toks, projektas turi būti parengtas. Jame įvertinami namo šilumos nuostoliai, vamzdžių skersmens pasirinkimas, jų žingsnis, grindų dangos šiluminės charakteristikos, baldų išdėstymas, grindų pagrindo šiluminė varža ir kt. Projektas padeda nustatyti šilumos paskirstymą, kontūro srautą ir optimalius temperatūrinius režimus. Dažnai naudojami balansuojantys kolektoriai su AFC technologija, kurios automatiškai subalansuoja srautus ir leidžia tiksliai kontroliuoti reikiamą srauto ir temperatūros lygį kontūruose.
Montavimo praktika: Kontūrus galima valdyti automatiškai per patalpose esančius termostatus ir valdiklius. Dažnai rekomenduojama naudoti AFC technologijos kolektorius su papildomais filtrais ir išsiplėtimo indais sistemos stabilumui užtikrinti. Svarbu laikytis EN 1264 reikalavimų, užtikrinant vamzdžių tvirtinimą ir tolerancijas, taip pat laikyti švarą ir orą sistemoje siekiant ilgaamžiškumo. Grindų šildymo valdymas dažnai atliekamas per kolektorių su automatiniu srauto reguliavimu, kuris palaiko reikiamą srautą ir temperatūrą kontūruose.
Žiema dažnai atneša iššūkių dėl galimų vamzdžių užšalimo. Priėmus tinkamus sprendimus, galima užkirsti kelią užšalimo rizikai: naudoti šilumos kabelius su termostatu, užtikrinti tinkamą izoliaciją ir periodinę priežiūrą. Kai vamzdis užšąla, galima taikyti įvairias atšildymo technikas: atidaryti karštąjį vandenį, naudoti infraraudonųjų spindulių šviesą ar šilumos šaltinį, kol ledas ištirps. Jei vamzdis sprogs, svarbu nedelsiant uždaryti pagrindinį vandens tiekimą ir kreiptis į specialistus. Siekiant užkirsti kelią užšalimui, rekomenduojama įrengti šildymo kabelius su termostatais ir laiko temperatūros reguliavimą, ypač tose vietose, kur žiemą temperatūra stipriai svyruoja.
Geoterminis vamzdynas ir priežiūra: geoterminis vamzdis gali kaupti nuosėdas (kalcio, magnio jonus, mikroorganizmus) bei susidėdinti lipnia purvu. Dėl to svarbu naudoti kokybiškus vamzdžius ir reguliariai juos valyti, kad išlaikytų šilumos mainų efektyvumą. Įprastomis sąlygomis nusodų ir lipnių nuosėdų susiformavimo metu šilumos mainų koeficientas mažėja, o patalpos temperatūra krenta. Todėl grindų šildymo vamzdynai turi būti nuolat prižiūrimi ir valomi, o valymo laikas gali būti prieš kaitinimą, šildymo metu ar po šildymo.
Praktiniai patarimai dėl tinkamo vamzdžių montavimo ir sistemos priežiūros
Grindų šildymo projektavimo pagrindai (pagal EN 1264 ir EN 15377): pamatyti parametrai - patalpos tipas, oro temperatūra, leistina grindų paviršiaus temperatūra ir šilumos galia W/m2. Patalpoms skirti šilumos reikalavimai pavyzdžiui: gyvenamosios patalpos 20-29 °C oro, grindų paviršiaus 29 °C, vonios 24-33 °C, teritorijose prie išorinių sienų 20-35 °C, o viskas įtakoja vamzdžių skersmenį ir atstumą tarpusavyje.
Grindinio šildymo projektas dažnai įtraukia: šilumos izoliaciją, vamzdžių skersmenis (14-20 mm dažnai), vamzdžių išdėstymo tankį ir konstrukcijų tvirtinimo būdus, taip pat betono storį virš vamzdžių (30-70 mm, optimalus 45 mm). Svarbu planuoti temperatūros siūles, ypač didelių plotų ir ilgių instaliacijoms, kad kirtimo vietos būtų apsaugotos. Projektuojant tokias sistemas būtina užtikrinti, kad šilumos nuostoliai į apačią neturi viršyti 10% sistemos galios, o izoliacijos storis atitiktų rekomendacijas (100 mm po gruntu, 30 mm virš šildomų patalpų, 150 mm už atvirų erdvių).
Grindų šildymo įrengimo technologija gali būti „šlapioji“ (betono sluoksniu) arba „sausoji“ (plokščių su vamzdeliais). Thermo plokštės leidžia lengviau ir greičiau įrengti sistemą, nereikalauja papildomo armavimo ar vamzdžių fiksavimo, o betono sluoksnis aplink vamzdi suteikia tolygų šilumos išsidėstymą. Abiejų technologijų šilumos komfortas priklauso nuo tiksliai atliktų skaičiavimų ir laikymosi technologijų.

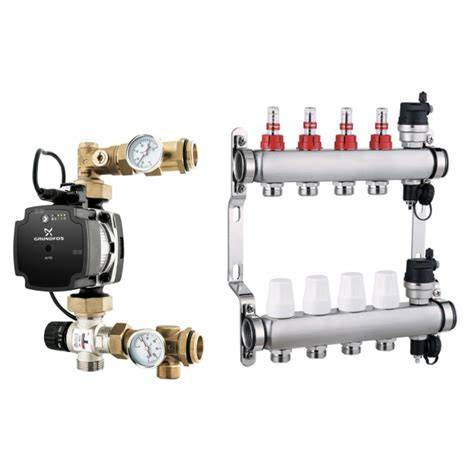

Grindų šildymo valdymas: pagrindinis valdiklis - kolektorius su AFC sistema, kuri palaiko stabilų srautą ir parametrus. AFC leidžia automatiškai subalansuoti srautus, o papildomi filtrai ir degazatoriai užtikrina švarą ir patikimumą. Kontrolės sistema leidžia reguliuoti patalpų temperatūrą automatiškai, o papildomi įrenginiai - termostatai, vožtuvai ir jutikliai - suteikia galimybę prisitaikyti prie skirtingų šilumos šaltinių ir poreikių. Tokia sistema dažnai pasirenkama renovuojamuose pastatuose dėl jos lankstumo ir galimybės prisitaikyti prie esamų šilumos šaltinių.
Valymas ir priežiūra: valyti grindų šildymo vamzdžius galima prieš kaitinimą, kai yra šaltas vanduo, ir po kaitinimo, kai reikia pašalinti dumblą ar kitas nuosėdas. Reguliarus valymas padeda išlaikyti aukštą šilumos efektyvumą. Netrukus vietinis įrenginių valdymas, temperatūros reguliavimas ir tinkama izoliacija užtikrina komfortą bei energinį efektyvumą. Taip pat svarbu įrengti apsaugos priemones, kurios neleis vamzdynui pažeisti dėl mechaninių pažeidimų ar užšalimo.
