Vieno lygmens konstrukcijoje laikančiosios ir atraminės sijos yra tokiame pat lygyje. Vieno lygmens konstrukciją rekomenduojama naudoti montuojant viengubas gipsines lubas, t.y. Montuoti pradedama ant sienų pasižymėjus lubų plokštumos aukštį. Po to prie lubų pritvirtinamos CD laikiklių detalės, prie jų tvirtinamos laikančiosios sijos CD-60. Reguliuojant laikiklius sijos pakabinamos pagal pageidaujamame aukštyje ir prie jų tvirtinamos gipso kartono plokštės. Gauta žymė parodo perimetrinio profilio UD viršutinio krašto vietą. Pasirenkama laikančiųjų sijų kryptis - skersai arba išilgai patalpos ilgiui. Šios linijos žymi laikančiųjų CD-60 sijų vietas. Ant šitų linijų pažymimos laikiklių vietos. Laikiklių atstumas nuo sienos ir nuo CD-60 profilio galo turi būti ne didesnis kaip 200mm, o atstumas nuo kitų laikiklių - ne didesnis kaip 900mm. Prie laikiklių pritvirtinamos laikančiosios sijos CD-60, kurios remiasi į perimetrinio UD profilio viršutinį kraštą. Skersai nuo laikančių sijų CD-60 montuojamos atraminės sijos CD-60. Priklausomai nuo nuleidžiamų lubų aukščio, kaip laikikliai gali būti naudojami tvirtinimo elementai CD-12, CD-14 arba strypai su pakabomis. Gipso kartono plokštė prie CD-60 sijų ir perimetrinių profilių UD, tvirtinama savisriegiais gipsas/metalas (GKP/MET).
Pateikta informacija yra informacinio pobūdžio, ji skirta bendram supratimui ir negali būti naudojama kaip tiksli instrukcija. Straipsniai, nuotraukos ir kita medžiaga, patalpinta www.statybuturgus.lt, yra UAB „Ampas” nuosavybė.

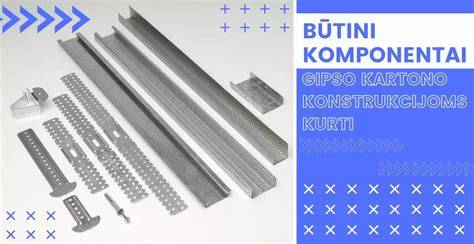

Sieniniai ir lubiniai gipso kartono profiliai
Gipso profiliai yra skirstomi į sieninius-pertvarinius ir lubinius. Jie gaminami iš 0,6 mm cinkuoto plieno skardos, kai kuriais atvejais, jei numatomos didesnės apkrovos, naudojami 2 mm storio profiliai. Pasirinkus pigesnius, bet plonesnius profilius kyla rizika, kad jie išlinks tvirtinant, o savisriegiai nepriatsisės. Tad geriau sumokėti už kokybę, kad pinigai ir darbas nenueitų veltui. Gipskartonio profiliai apsaugoti nuo korozijos, jų forma ir storis parinkti tokie, kad konstrukcija būtų tvirta ir stabili. Metalliniai profiliai padengti antikorozine danga, klasė C1 arba C2. CW ir UW profiliai žymimi raidėmis; C arba U nurodo konfigūraciją, o W - sienos (Wand).
CW profilių nugarėlėje kas 50 cm yra „H" formos perforuotos linijos, kurias atlenkus atsiveria anga; taip lengviau prakišti vamzdžius, kabelius. UA profiliai naudojami durų angoms formuoti, o jų nugara turi papildomas perforuotas kiaurymes. UA profiliai prailginami perdengiant UW profiliu. Persidengimas turėtų būti ne mažesnis kaip 200 mm. Visų profilių sudūrimai turi būti perstumti, kad nebūtų įstrigusių linijų su greta esančiais profilių sudūrimais. Perimetrinių profilių tvirtinimai prie sienų, grindų, lubų rekomenduojami naudoti Drehstiftdubel mūrvines su nailonine įvore.
Gipskartonio profilių ilginimas ir sujungimai
Tarpusavyje du karkaso profiliai gali būti jungiamai keturiais būdais: suleidžiant vieną į kitą; CW profilius suduriant galais ir sujungiant CW profiliu; suduriant CW arba UA profilių galus ir sutvirtinant jungtį UW profiliu; UA profiliai sustumiami vienas į kitą ir jungiami UA profilio atkarpa. Užlaidos plote profiliai sujungiami žnyplėmis ar replėmis - kniedikliu. Prie betono sienos ar perdangos profiliai tvirtinami mūrvinėmis. Vertikalūs ir horizontalūs profiliai tvirtinami kniedėmis, naudojant žnyples. UA profiliai prie perdangų tvirtinami UA kampuočiais, kuriuose yra ertmės laidams; UA profiliai tarpusavyje jungiamasi tik įstatant į „ausytes“; kartu su UW pertvara pritvirtinamas apatinis laikantysis kampuotis.
Gipso kartono pertvaros karkaso montavimas reikalauja kruopštumo: visos nugarėlės turi būti orientuotos ta pačia kryptimi; elektros instaliacijai paliekamos kiaurymės vienoje eilėje. Vertikalūs statramsčiai įtvirtinami kniedėmis ar specialiu įrankiu; laikikliai turi stovėti laisvai, viršuje paliekamas 5-10 mm tarpas. Pertvaros aukštis lemia žingsnį ir plotį. Jei pertvara aukštesnė nei 3 m, laikikliai тvirtinami kas 50 cm; iki 3 m - kas 100 cm.
Kabamų lubų karkaso montavimas
Luboms naudojami CD ir UD profiliai, priklausomai nuo apkrovos, atsparumo ugniai, garso izoliacijos ir kitų parametrų. Lubose montuojami pagrindiniai laikantieji profiliai ir montavimo profiliai, prie kurių tvirtinamos plokštės. Lubinių profilių žingsnis priklauso nuo apkalos sluoksnių svorio; perimetro jungimas sudėtingesnis, tačiau principas tas pats - kai nereikia perimti apkrovų, profiliai suleidžiami į kitą su ne mažesne kaip 20 mm užlaida. UD profilių tvirtinimo taškai - apie kas 100 cm. Vertikaliai įtvirtinti CW profiliai - statramsčiai - į horizontaliuosius UW profilius. Stiprūs UA kampuočiai ir laikikliai užtikrina tvirtą konstrukciją.
Paskirtos lubos gali būti su įvairia plokštėmis: Knauf White (standartinis, 8,5 kg/m2) ar Knauf Blue (12,8 kg/m2) - su geresne garso izoliacija ir didesniu atsparumu smūgiams, taip pat Knauf Silentboard (17,5 kg/m2) - aukšto lygio garso izoliacija. Jei lubos apkraunamos didelėmis apkrovomis ar reikalinga didesnė garso izoliacija, svarbu pasirinkti tinkamus profilius ir laikiklius bei įvertinti apkrovos klasę, kuri lemia atstumus tarp profilių ir pakabų.
Deformacinės siūlės ir jungtys
Deformacinės siūlės formuojamos kas 75 cm ar dažniau įmonės reglamentuose. Taip apsaugo gipso kartoną nuo deformacijų ir trūkių. Knauf Trenn-Fix juosta naudojama sanduringi deformacinei siūlei tarp plokštės krašto ir sienos; ji klijuojama prieš plokščių montavimą ir užpildoma glaistu po sumontavimo. Šią slydimo siūlę kartais galima formuoti ir vėliau, bet būtina prieš gipso plokščių montavimą. Deformacinės siūlės būtinosEsant dideliam lubų plotui, būtina įrengti slydimo jungtį ankstesniuose sluoksniuose, kad plokštės nemaišytųsi su kitais konstrukcijos elementais.
Paprasti patarimai sėkmingam montavimui
- Glaudžiant profilius prie besiribojančių konstrukcijų, naudokite sandarinimo juostą arba akustinį hermetiką; akustinis hermetikas rekomenduojamas į garso izoliaciją orientuotose projektuose.
- Lubų įlinkiams ≥ 10 mm būtina deformacinė jungtis.
- Perimetriniai profilių tvirtinimo taškai turi atitikti sistemos lenteles (atstumai ≤100 cm iki 3 m aukščio). Didesniems aukščiams - 50 cm.
- Naudokite tik tinkamus tvirtinimo elementus: mūrvinės, betonvinės ir pan. į mūrą - Drehstiftdübel; į betoną - deckennagel; į medieną - universalias screws.
- Gipso kartono plokštės turi būti tvirtinamos vienoje kryptimi (nedažnai - mišrios kryptys). Plokščių jungtys neturi sutapti.
- Jei pertvaros aukštis didesnis nei 3 m, naudokite storesnius UA profilius durų angoms ir papildomus laikiklius, kad užtikrintumėte apkrovas.
