Ar žinote, kas slepiasi po preciziškai lygiomis gipso kartono sienomis, įspūdingomis lubomis bei nišomis? Atsakymas yra paprastas - tai ploni metaliniai kampai, vadinami gipso profiliais. Pagal Knauf žymėjimą jie skirstomi į keturis pagrindinius tipus: CD, UD, CW ir UW, kurie pagal montavimo paskirtį skirstomi į lubines, sienines ir pertvarines sistemas.
Pagrindiniai profiliai ir jų paskirtis
UD profiliai yra perimetriniai ir skirti vidaus darbams atlikti; šie šaltai valcuoti plieniniai profiliai įrengia karkasus luboms bei sienų apkaloms ir turi A1 degumo klasę. CD profiliai taip pat naudojami luboms ir sienoms, yra padengti antikorozine danga bei priskiriami A1 klasei. CW profiliai - šaltai valcuoti, naudojami bepakabių lubų karkasams, šachtoms, sienų apkaloms bei pertvaroms; turi H formos išėmas elektros kabeliams išvesti. UW profiliai yra horizontalūs perimetriniai profiliai, kurie naudojami pertvaroms ir šachtoms bei bepakabių lubų sistemoms.
- CD profiliai: lubų bei sienų apkalos karkasams, atsparūs korozijai, A1 degumas.
- UD profiliai: perimetriniai, montuojami lubų ir sienų karkasams.
- CW profiliai: bepakabios lubos, šachtos, pertvaros; turi H formos išėmas kabeliams.
- UW profiliai: perimetriniai ir bepakabių konstrukcijų karkasai; taip pat skirti sienų apkaloms.
Medžiaga ir korozijos apsauga
Profiliai gaminami iš metalo arba plastiko; populiariausi - iš aliuminio ir plieno. Metaliniai profiliai yra atsparūs korozijai dėl apsauginio cinko ar dažų sluoksnio. Antikorozinę dangą sudaro klasės C1 ir C2, o C3 ir C5-M skirti drėgno pobūdžio ar užterštoms patalpoms. C1 dengti profiliai tinka sausoms patalpoms be didelio drėgmės kiekio, o C2, C3, C5-M - drėgnoms ir agresyvioms aplinkoms, pavyzdžiui, sandėliams ar baseinams. Tačiau rinkoje galima rasti specialius profilius drėgnoms ir šlapioms zonoms su atitinkamomis korozijos atsparumo klasėmis.
Kaip pasirinkti profilių storį ir plotį
Renkantis gipso profilius, reikia įvertinti kelis parametrus: tipo paskirtį (lubos ar sienos), matmenis, standumą bei svarbius montavimo aspektus. Knauf profilių storis paprastai siekia 0,45-0,6 mm; storis daro įtaką karkaso standumui ir tvirtinimo patikimumui. Svarbu, kad profiliai būtų tinkamo storio, nes netinkamas storis gali lemti prastą tvirtinimą ar deformacijas. Taip pat reikšminga, kad profiliai būtų su cinko ar dažų danga, kuri apsaugo plieną nuo korozijos.
Skirtumai tarp CW, UW, UD ir CD profilių
Tipai žymimi raidėmis Kaina ir paskirtis:
- UD - perimetriniai profiliai, skirti lubų ir sienų karkasams; montuojami prie grindų ir lubų.
- CD - lubų ir sienų apkalos profiliai, lengvi ir paprastai montuojami.
- UW - horizontalūs perimetriniai profiliai, naudojami bepakabių lubų karkasams ir pertvaroms; už jų įstatomi CW profiliai.
- CW - vertikalūs profiliai, statramsčiai, sujungiantys UW profilius ir suteikiantys karkaso standumą.
Lenkti profiliai ir nestandartiniai sprendimai
Lenkti profiliai naudojami modernių architektūros sprendimų įgyvendinimui. Ypač populiarūs elipsiniai ir suapvalinti kontūrai, todėl rinkoje siūlomos lankstūs perimetriniai profiliai, sudaryti iš lanksčių segmentų, pvz., Sinus. Tokie profiliai leidžia kurti išlenktas lubų ar sienų formas tiesiai statybos aikštelėje.
Patalpų drėgmės ir korozijos įtaka sprendimams
Drėgnose patalpose reikalingi C3 ir C5-M klasių profiliai. Turinčių vandens drėgmę patalpose, būtina užtikrinti tinkamą apsaugą nuo korozijos ir švelninti šlapiųjų zonų įtaką karkasui. Skirtiniai žymėjimai C1 (vidaus klausimais be kondensacijos) ir C2 (nešildomi pastatai su kondensacijos rizika) yra svarbūs renkantis profilius skirtingoms patalpoms. Jei planuojama įrengti priežiūros ar elginimo konstrukcijas ar šachtas, naudokite UA profilius, kurie yra sustiprinti ir tinkami storoms angoms bei intensyvioms apkrovoms.
Profilio ilginimas ir jungiamieji sprendimai
Tada, kai patalpos aukštis viršija standartinius profilių ilgius (2,6-5 m), galima juos pailginti keliais būdais: dėžine jungtimi iš dviejų CW profilių, papildomu CW profiliu, papildomu UW profiliu arba durų angų atvejams - UA profiliu. Svarbu laikytis nuoseklumo, sujungiant profilius taip, kad jų jungtys būtų tvirtos ir plokščių pritvirtinimas stabilus. Netinkamai sujungtos jungtys gali lemti deformacijas ar plokščių nusėdimą.
Montavimo principai: nuo karkaso iki plokščių
Pradėkite nuo švaraus, lygiai paženklinto grindų ir lubų pagrindo. Perimetriniai UW profiliai tvirtinami prie pagrindo per elastines jungtis, o CW profiliai įstatomi kaip vertikalūs statramsčiai. Prieš montuojant plokštes, karkasą užpildykite izoliacine medžiaga, dažnai mineraline vata, kad pagerintumėte garso ir šilumos izoliaciją. Plokštės montuojamos ant karkaso, o siūles būtina užlyginti ir užtepti tinkama glaistine mase, ypač prie durų angų, kad susijungimai būtų tvirti ir nesugrębtų.
Siekdami užtikrinti garso izoliaciją, ant perimetrinių UW profilų ir CW profilių nugarėlių galima tepti dvi sandarinimo masės Trennwandkitt juostas. Taip pat svarbu atsižvelgti į deformacines siūles ilgesnėse ar aukštesnėse pertvarose - jas būtina formuoti kas 15 m ar dažniau, priklausomai nuo konstrukcijos aukščio ir medžiagų savybių.
Gipso kartono plokštės ir jų spalvos įvairovė
Gipso kartono plokštės yra populiarios dėl greito montavimo ir ekonomiškumo. Plokštės dažnai siūlomos skirtingomis spalvomis, kurios nurodo jų paskirtį: balta - standartinė, žalia - drėgmei atspari vidaus patalpoms, raudona - priešgaisrinei apsaugai, mėlyna - garso izoliacijai ir papildomoms savybėms. Paprastai plokštės montuojamos ant karkaso su papildomu izoliacijos sluoksniu gilesnėms garso ar šilumos izoliacijos reikmėms.
Į ką atsižvelgti renkant profilį drėgnose zonose
Svarbu pasirinkti tinkamą korozijos klasę, atsižvelgti į patalpos pobūdį: viduje ar lauke, drėgmės lygmenį, garso izoliaciją ir ugnia atsparumą. C3 klasės profiliai tinka drėgmei jautrioms, bet vidutinio agresyvumo aplinkoms, o C5-M - ypač drėgnoms, korozijos intensyvioms vietoms, pavyzdžiui, baseinams ar chemijos įmonėms. Taip pat svarbu pažymėti, kad profilių pjovimas, surinkimas ir paviršiaus padengimas atliekami laikantis griežtų sanitarinių ir kokybės reikalavimų.
Praktiniai patarimai montavimo metu
- Rinkitės vientisus UA arba CW profilius, kai įmanoma, kad izoliacija būtų vientisa ir jungtys tvirtos.
- Šlapiuosiuose rajonuose naudokite drėgmei atsparias plokštes ir tinkamai apsaugokite siūles bei kraštus.
- Prieš pradedant montavimą patikrinkite, ar netrūksta įrankių ir medžiagų, paruoškite reikiamą ilgį profilių ir jų tvirtinimo elementų.
- Užtikrinkite, kad atitiktųsi gembinės jungtys ir degumo klasės reikalavimai.
Rinkos ir gamybos kontekstas
Knauf profiliai yra žinomi dėl ilgalaikio tvirtumo, garsų izoliacijos ir priešgaisrinės saugos atitikimo. Gamyboje naudojamos pažangiausios technologijos, o kokybės valdymo sistema atitinka EN ISO 9001. Įmonė daugiau nei 50 metų specializuojasi gipso kartono konstrukcijų profilių gamyboje, diegdama naujas sistemas ir tobulindama gamybos procesus.
Gipskartonio montavimo vaizdo įrašas

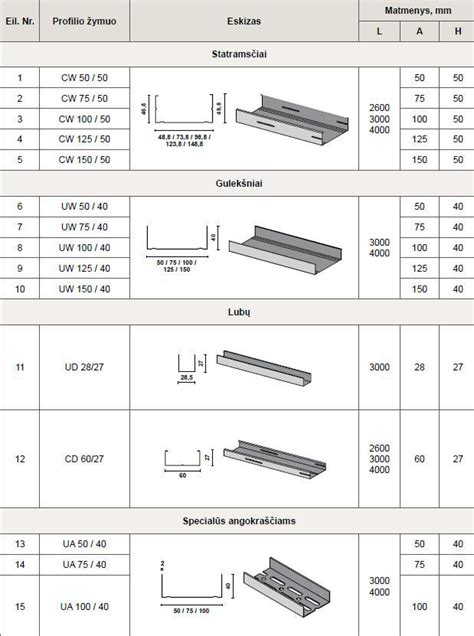

Duomenų lentelė: profiliai ir jų paskirtis
| Profilio žymuo | Paskirtis | Audinys | Degumo klasė |
|---|---|---|---|
| UD | Perimetrinis profilis luboms ir sienoms | Be pakaitų | A1 |
| CD | Lubų ir sienų karkasams | Antikorozinė danga | A1 |
| CW | Pertvaroms, sienų apkaloms, šachtoms | H formos išėmos | A1 |
| UW | Perimetriniai bei šachtų karkasai | Be pakaitų | A1 |
Profiliai gali būti ilginami keliomis jungimo įvairovėmis, o jų montavimas turi būti atliekamas taip, kad užtikrintų stabilumą ir ilgaamžiškumą. Svarbu laikytis tiesių jungčių ir užtikrinti, kad viršutiniame UA tvirtinimo taške būtų tinkamos angos laidams, o plokščių siūlės būtų perstumtos 150-200 mm viršų ir apačios.
