Kaip renkami profiliai gipso kartono konstrukcijoms: rūšys, parinkimas ir montavimas

Gipso kartono konstrukcijų patikimumas labai priklauso nuo teisingai parinktų ir sumontuotų profilių. Nuo jų priklauso ne tik konstrukcijos tvirtumas, bet ir viso paviršiaus lygumas bei ilgaamžiškumas. Gipso kartono konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau.

Profiliai: pagrindiniai tipai ir paskirtis

Pagal visuotinai priimtam žymėjimui visi gipso profiliai yra skirstomi į keturis pagrindinius tipus, kurie įprastai yra sužymėti raidžių deriniais CD, UD, CW ir UW. Pagal montavimo paskirtį visi gipso profiliai yra skirstomi į lubinius (UD arba CD), sieninius ir pertvarinius (CW arba UW) profilius.

• UD profiliai - tvirtinami prie grindų, lubų ar sienų kraštų; tai perimetriniai profiliai, sudarantys konstrukcijos pagrindą.

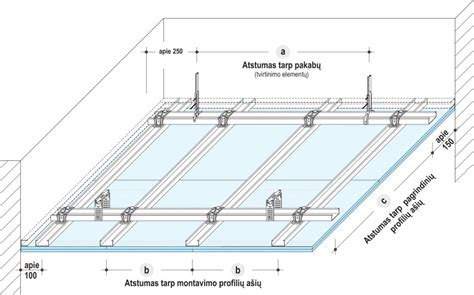

• CD profiliai - pagrindiniai laikančiosios struktūros elementai, dažniausiai naudojami lubų karkasams.
• UW ir CW profiliai - dažniausiai naudojami pertvaroms. UW profiliai yra horizontalūs (gulekšniai), o CW profiliai - vertikalūs (statramsčiai). Jie sujungiami tarpusavyje, sudarydami tvirtą karkasą.
• UA profiliai - sustiprinti profiliai, naudojami vietose, kur reikalingas didesnis atsparumas apkrovoms, pavyzdžiui, durų angoms ar kabinamų daiktų tvirtinimui.

Gipso profiliai yra gaminami iš cinkuoto plieno ir atitinka standartus; populiarūs gamintojai, tokie kaip Knauf ar DEXO PROFILE, gamina profilius iš cinkuoto plieno, dažnai 0,4-0,6 mm storio, kai kurių tipų gaminiai dar storesni (UA - iki 2 mm).

Profilio matmenys, storis ir mechaninės savybės

Pagrindinis profilio parinkimo kriterijus yra profilio plotis ir metalo storis. Profilio plotis reikalingas sistemos apkrovos klasei ar garso izoliacinei klasei numatyti, pagal pertvarinės sistemos aukštį ar reikalavimus. Profilio pločiai pasirenkami pagal norimą pertvaros storį: 50 mm, 75 mm arba 100 mm. Tinka ir 50 mm metalo profilis.

Vienas iš svarbiausių kriterijų, pagal kuriuos atsirenkami kokybiški profiliai, yra plieno storis. Siekiant geriausio rezultato, profilio plieno storis turi būti ne mažesnis negu 0,6 mm. Svarbu pasirinkti tokio metalo storio profilį, kuris nelinktų nei atliekant montavimo darbus (gręžiant ar kerpant), nei nuo gipso kartono svorio ir kitokių apkrovų.

Antikorozinė apsauga ir profiliai drėgnoms patalpoms

Antikorozinė danga būna dviejų klasių, t. y., C1 ir C2 klasės; drėgnoms patalpoms ir specialioms sąlygoms naudojami C3 arba C5 klasės apsaugoti profiliai. Pagal DIN EN ISO standartus parenkama tinkama koroziškumo klasė. Patalpose, kuriose yra didelė oro drėgmė ir ypatingos oro sąlygos, reikia specialios apsaugos nuo korozijos. „Knauf“ drėgnų patalpų profiliai tenkina C3 ir C5-M atsparumo korozijai klasių reikalavimus. C3 klasės profiliai dažomi juoda spalva, C5-M - mėlyna.

Teisingas antikorozinių profilių pjovimas: profilius, kurių medžiagos storis ≤ 1 mm, galima pjauti lakštinio metalo kirpimo žirklėmis; storesnius profilius rekomenduojama pjauti lėtaeigiu diskinio pjūklo būdu; nupjautus kraštus reikia greitai perdažyti C3/C5-M apsauginiu dažų sluoksniu.

Profilio paruošimas ir karkaso montavimas - žingsniai

1. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur bus angos.
2. Pagrindas karkaso montavimo vietoje turi būti lygus; jei yra nelygumų - juos reikia pašalinti tinkuojant, glaistant ar naudojant sandarinimo priemones (pvz., Trennwandkitt).
3. Ant UW profilio nugarėlės klijuokite sandarinimo juostą Dichtungsband, kuri užsandarina mažus pagrindo nelygumus ir neleidžia garsui sklisti perimetru.
4. Perimetriniai profiliai (UW/UD) tvirtinami prie pagrindo mūrvinėmis ar betonvinėmis kas ≤100 cm (pertvaros aukštis iki 3 m); jei aukštis >3 m - atstumas sumažinamas iki 50 cm.
5. Į horizontalius UW profilius, priklausomai nuo profilio pločio ir aukščio, sustatomi vertikalūs CW profiliai. Standartinis žingsnis yra 60 cm; statramsčių vertikalumas patikrinamas, prireikus sutvirtinamas Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos; rekomenduojama palikti viršuje 10 mm tarpą.
6. Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite juos prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė.

Vertikalieji CW profiliai turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje. Jei reikia prailginti statramsčius, jungtys turi būti perslinktos viena kitos atžvilgiu; jungiant profilius būtina užtikrinti pakankamą tvirtinimo taškų skaičių.

Durų angos, UA profiliai ir apkrovos vietos

Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais; virš skersinio durų angos profilio sumontuokite papildomus statramsčius. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.

UA profiliai - tai specialūs sustiprinti profiliai, naudojami durų angoms, vietoms su didesnėmis apkrovomis arba kai būtina kabinti sunkius daiktus. UA profiliai gaminami iš storesnio plieno ir dažnai neturėtų būti junginėjami, tačiau prireikus jie prailginami specialiais būdais, užtikrinant pakankamą tvirtinimą.

Izoliacija, garso ir ugnies reikalavimai

Karkaso ertmė užpildoma izoliacine medžiaga priklausomai nuo statybinės fizikos reikalavimų. Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Užpildui rekomenduojamos akmens vatos plokštės, pavyzdžiui ROCKMIN PLUS arba SUPERROCK.

Gipso kartono pertvaros taip pat gali būti pritaikytos ugnies atsparumo reikalavimams - gamintojai pateikia sistemas su reikiamomis kombinuotomis medžiagomis ir rekomendacijomis.

Dažniausios klaidos ir kaip jų išvengti

• Netinkamas profilių jungimas: jei vertikalūs profiliai suleidžiami vienas į kitą ir nesujungiami, montuojant plokštę savisriegis gali prasriegti tik pirmą profilį, todėl gausis du atskiri elementai, neformuojantys vientiso laikomojo elemento. Per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus.
• Per didelės angos laidams: jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė; angos plotis turi palikti po ~1 cm skardos šonuose, kitu atveju profilis gali sulinkti.
• Netinkamai parinktas medžiagų storis: per ploni profiliai linkę linkti gręžiant ar pritvirtinant gipso kartoną; tai silpnina visą pertvarą.
• Neužtektinas sandarinimas perimetru: nesandarūs perimetrai leidžia sklisti garsui per konstrukcijos briaunas ir sumažina izoliacijos efektyvumą.

Lenkti profiliai ir architektūrinės formos

Plastinės arba lenktos formos karkasai įgyvendinamos naudojant specialius lankstus profilius, pvz., RisyWave ar Sinus sistemas. RisyWave lankstūs profiliai suteikia galimybę rankiniu būdu sulenkti UW lenkstų profilį iki norimos formos ir jis išlaiko savo formą be papildomo sutvirtinimo, leidžiant įgyvendinti apvalias, ovalias ar pagal poreikį išlenktas konstrukcijas.

Profilių ilginimas: galimi būdai

Profiliai gali būti ilginami keliais būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu arba prilaikant UA papildomomis sienelėmis. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu. Jungiant profilius būtina užtikrinti pakankamą tvirtinimo taškų skaičių (pvz., kniedžių ar varžtų), kad jungtis būtų patikima.

Praktiniai patarimai prieš montavimą

• Patikrinkite brėžinį ir aiškiai pažymėkite durų, langų ir techninių angų vietas.
• Rinkitės profilius pagal sistemos apkrovą, garso izoliacijos reikalavimus ir pertvaros aukštį.
• Naudokite sandarinimo juostas ir mastikas perimetru, jei norite pagerinti garso izoliaciją.
• Jei pertvaroje planuojama didesnė apkrova (baldo kabinimas, įranga), pasirūpinkite UA profilių arba medinių tašų papildymu montavimo zonoje.
• Laikykitės rekomenduojamų atstumų tarp tvirtinimo taškų ir statramsčių ašių (ne didesni nei 600-625 mm statramsčių tarpai, horizontalūs žingsniai iki 60 cm, aukštesnėms pertvaroms mažinkite žingsnius).

Specifiniai produktai ir gamintojų ypatumai

Knauf profiliai skirti apkrovų nelaikančioms lubų, pertvarų ir sienų apkaloms; jų privalumai apima cinkuotą 0,6 mm plieną, AZ10 antikorozinį padengimą, A1 degumo klasę ir specialią geometriją tvirtam sujungimui. DEXO PROFILE gamina profilius iš aukštos kokybės žaliavų, siūlydami CD, UD, CW ir UW tipus bei storius 0,4-0,6 mm pagal poreikį. Borga gamina konstrukcinius cinkuotus profilius iš S350GD šaltai valcuoto plieno, tinkamus stogo bei sienų konstrukcijoms, taip pat gamina nestandartinius profilius pagal užsakymą.

Gipso kartono plokščių parinkimas ir derinimas su karkasu

Gipso kartono plokštės yra populiari medžiaga vidaus apdailai: jos montuojamos ant karkaso, surinkto iš profilių. Praktikoje įprasta matyti keturių tipų plokštes pagal spalvą ir paskirtį: balta - įprastinė, žalia - drėgmės atspari, raudona - priešgaisrinė, mėlyna - garso slopinimo ypatumų turinti. Ten, kur drėgmė didesnė (vonios kambarys, virtuvė), rekomenduojama naudoti žaliąsias plokštes ir, jei klijuosite plyteles, nepamiršti hidroizoliacinio sluoksnio.

Gipso kartonas dažniausiai montuojamas ant karkaso pagaminto iš metalinių profilių, kas yra pirminis žingsnis norint sumontuoti pertvarą. Surinkę karkasą, laikas uždengti jį gipso kartono plokštėmis, tarp kurių yra privaloma sudėti izoliaciją (dažniausiai mineralinė vata), norint išvengti nepageidaujamo triukšmo.

Ilgos pertvaros, deformacinės siūlės ir sistemos ilgaamžiškumas

Įrengiant ilgas pertvaras arba esant žymesniems grindų bei lubų plokštumos aukščio pokyčiams (nuo 75 cm), kas 15 m arba dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinės siūlės formuojamos saugant gipso kartono konstrukcijas nuo neprognozuojamų deformacijų ir trūkių. Jei po įrengiamu metaliniu karkasu yra pastato konstrukcinės deformacinės siūlės, tokios siūlės turi būti ir metaliniame karkase.

Apibendrinant - ką svarbu prisiminti renkant profilius

• Pasirinkite tinkamą profilio tipą pagal paskirtį: UD/CD luboms, UW/CW pertvaroms, UA - sustiprintoms zonoms.
• Atkreipkite dėmesį į profilio pločius (50/75/100 mm ir daugiau), storį (rekomenduojamai ≥0,6 mm) ir antikorozinę klasę (C1-C5 pagal naudojimo sąlygas).
• Planuokite izoliaciją, montavimo tarpus ir tvirtinimo taškus pagal pertvaros aukštį ir apkrovas.
• Venkite dažniausiai pasitaikančių klaidų: netvirtų jungčių, pernelyg didelių angų profiliuose, netinkamo profilių perslinkimo jungiant.

Kokybiškas profilis - konstrukcijos patikimumo garantas. Renkantis profilius, atsižvelkite į projekto reikalavimus, numatomas apkrovas, patalpų drėgmės sąlygas ir izoliacijos poreikį. Tinkamai parinkti ir profesionaliai sumontuoti profiliai užtikrins stabilų, garso bei ugnies reikalavimus atitinkantį karkasą bei ilgaamžę gipso kartono konstrukciją.
