Šildomos grindys užtikrina šilumos komfortą maloniai paskirstant šilumą per visą grindų paviršių. Dėl to jos paprastai užtikrina šiltojo oro stratifikaciją mažiau, lyginant su radiatorių konvekciniu šildymu, o tai ypač naudinga alergiškiems žmonėms. Grindų šildymas leidžia naudoti mažesnes energijos sąnaudas: tam pačiam komforto lygiui pakanka 2°C mažesnės grindų temperatūros.
grindų dangų pasirinkimas ir varža
Ant šildomų grindų dažnai montuojamos įvairios plytelės; beveik visos grindų dangos „Geros grindys“ asortimente tinkamos naudoti šildomų grindų sistemoms. Tik storų medžio masyvo grindų nerekomenduojama įrengti ant šildomų grindų. Visų tipų parketlentės, dvisluoksnis parketas, laminuotos, kamštinės grindys, PVC ir kiliminės dangos gali būti naudojamos virš šildomų grindų sistemų. Svarbu, kad grindų sistemas būtų įrengtos su vandens ar elektrinės šildymo sistemos pagrindu ir paviršinis daugiau kaip 0,15 m²K/W varžos koeficientas; varža skaičiuojama visų sluoksnių varžą sudėjus.
paviršiaus temperatūra ir komfortas
Šildomų grindų paviršiaus temperatūra turėtų neviršyti gamintojo nurodymų - dažnai tai apie 26-29°C priklausomai nuo dangos; optimali, komfortiška paviršiaus temperatūra yra apie 23-24°C. Jei ant dangaus paviršiaus yra kilimai ar kiliminė danga, jie gali akumuliuoti šilumą ir paviršiaus temperatūrą padidinti. Tuomet būtina užtikrinti 20-22°C paviršiaus temperatūrą. Kilimai dažnai sušildo paviršius karštiems grindų kiekiams, todėl reikia atsižvelgti į jų įtaką šilumos paskirstymui.
pagrindas ir šilumos išėmimo valdymas
Grindų šildymo įrengimo sėkmė priklauso nuo pagrindo paruošimo: būtina laikytis gamintojo instrukcijų ir atlikti iškaitinimo bei drėgmės patikrinimo procedūras. Pirmiausia: pakankamas betono sutvirtėjimo laikotarpis, o tada - iškaitinimo ir aušinimo procesas. Pagrindo drėgmės CM metodas padeda įvertinti drėgmės lygį, o esant per dideliam drėgniui - reikia perkaitinti pagrindą, kol drėgmė sumažės.
temperatūrinių siūlių svarba
Temperatūrinės siūlės būtinos grindų konstrukcijoje ir būtina jas įrengti skersai patalpos, ypač kai patalpos plotas >40 kv.m, vienos kraštinės ilgis >8 m arba ilgio-ploto santykis didesnis kaip 2:1. Siūlės turi būti įrengiamos tarp grindų dangų, o jų vieta turi būti atkartota grindų dangos sluoksnyje. Diegiant siūles būtina uždengti izoliacija ir užtikrinti sandarumą, kad betonas nepatektų po izoliacija.
grindų konstrukcijos tipai
Šlapiojo grindinio šildymo konstrukcijoje vamzdeliai užliejami betonu, o sausasis variantas naudoja šilumą paskirstančias plokštes: plokštės yra suformuotos su įsikišusiomis konuso formos vietomis vamzdžiams laikyti. Abi formos užtikrina tolygų šilumos pasiskirstymą. Plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant izoliacinio pagrindo; jos turi užrakto mechanizmą ir tarpusavyje sandariai jungiasi, todėl montavimas paprastesnis ir greitesnis.
kontūrai ir viršutiniai sluoksniai
Vamzdžių atstumas priklauso nuo dangos ir šiluminio poreikio: dažniausiai 10-30 cm. Pado šiluminė varža priklauso nuo grindų dangos ir viršutinio sluoksnio; viršutinis sluoksnis gali būti kilnojamas unless sukelia papildomą šilumos atidavimą. Į didesnį atsparumą gali būti pritaikytos plytelės ar granitas, kurie leis greičiau išdalinti šilumą į aplinką.
vandeniu šildomos grindys - projektavimas ir įrengimas
Grindų šildymo projektas atsižvelgia į namo šilumos nuostolius, vamzdžių skersmenį ir žingsnį, betono sluoksnį, izoliaciją, šiluminę varžą ir dangos šiluminę charakteristiką. Vandens temperatūra vamzdeliuose dažnai svyruoja 25-55°C, o žiedinis atstumas tarp vamzdelių - 10-30 cm. Dideliems langams reikia tankesnio vamzdžių išdėstymo. Reikalinga balansavimo armatūra, kolektoriai su AFC (Automatic Flow Control) technologija leis nuosekliai reguliuoti srautą ir išlaikyti pastovią temperatūrą patalpose. Sistemą būtina palaikyti švarą, siekiant išvengti mikroburbuliukų ir nešvarumų.”
valdymas ir reguliavimas

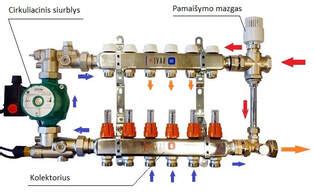

Kolektorius yra pagrindinis valdymo įrenginys: sirginių vožtuvai ir automatinis srauto reguliavimas užtikrina stabilų srautą ir temperatūrą kontūruose. Esant kritinėms situacijoms - automatiniai ribotuvai sustabdo šildymą, jei įvyksta gedimas. Sistemos valdymas gali būti laidinis ar belaidis; belaidžiai sprendimai leidžia centralizuotai valdyti kelias zonas. Tačiau reikia nepamiršti, kad vandeniu šildomų grindų inertiškumas reiškia, jog reguliavimas turi būti tikslingas ir nuoseklus - šildymo impulsai atsiranda ar išnyksta su vėlavimu.
šildymo sistemų palyginimas
- Vandens šildymo grindys: didelis komfortas, didelis inertiškumas, reikia pažangių reguliatorių ir balansavimo.
- Elektrinės grindys: mažesnis inertiškumas, greitesnis įšilimas, paprastesnė reguliavimo architektūra, bet gali būti didesnės energijos sąnaudos priklausomai nuo naudojimo.
- Sausoji grindų sistema: greitas montavimas, mažesnis svoris, geras šiluminis tolygumas, bet reikalauja specialių plokščių ir jų sujungimo technikos.
praktiniai patarimai įrengimo ir eksploatacijos metu
- Laikykitės gamintojo instrukcijų - tai pagrindinis kriterijus dėl sėkmingo įrengimo ir ilgaamžiškumo.
- Nekartokite paviršinio betono iškaitinimo parametų be tinkamos kontrolės - tai gali sukelti grindų plyšimus ar skyles.
- Prieš klojant dangą, atlikite iškaitinimo ir drėgmės tyrimus; įsitikinkite, kad pagrindas atitinka reikalavimus.
- Naudokite tinkamas temperatūrų apsaugos priemones ir siūlių uždarymą, kad išvengtumėte šilumos ir garso nuotėkio po plokštėmis.
- Įrengdami visą sistemą naudokite AFC balansuojančią armatūrą: tai palengvins montavimo darbus, sumažins klaidų tikimybę ir užtikrins ilgalaikį stabilumą.
- Užtikrinkite pakankamą izoliaciją - grindų izoliacijos sluoksnis turi būti pakankamas, kad šiluma neišeitų į apačią ar gruntą.
Kaip veikia katilas
praktinės skaičiavimo nuorodos
Šiluminio-techninio skaičiavimo tikslas - nustatyti vandens temperatūrą vamzdeliuose ir horizontalaus atstumo tarp vamzdžių dydį. Įvertinami langų šilumos tiltelių pavyzdžiai, dengiamas pagrindas, grindų dangos šiluminė varža. Optimizuojant kontūro išdėstymą, laikomasi EN 1264 ir EN 15377 reikalavimų: paviršiaus temperatūra neturi viršyti leistinų ribų, o grindų šildymo sistema turi būti pritaikyta prie šaltinių (šilumos siurblių, dujų katilų) ir aplinkos sąlygų.
Jei šildymas derinamas su šilumos siurbliu, gali būti pasiekti iki 40% mažesni šildymo kaštai, lyginant su radiatoriais ar dujiniu katilu. Tačiau dėl didelio grindų inertiškumo įranga turi tinkamai subalansuotą automatinį reguliavimą, kad žiemą grįžus po darbo, kambariai neužšiltų ilgai laukiant.
sanitariniai ir techniniai įstatymai
Grindų šildymo projektas reikalauja tikslaus įvertinimo: patalpų tipas, oro temperatūra, leidžiama paviršiaus temperatūra, kontūro galia, grindų pagrindas ir šiluminė varža. Dar papildomai būtina nurodyti šilumos šaltinį, grindų dangą ir įrengiamus šildymo kontūrus, jų išsidėstymą ir tvirtinimo būdus. Svarbu laikytis EN 1264 ir EN 15377 nuostatų, užtikrinant, kad grindų šildymo dalis su šilumą paskirstančia plokšte būtų tinkamai įrengta.
