Vario vamzdžiai yra populiarus pasirinkimas vandentiekio ir šildymo sistemoms dėl jų ilgaamžiškumo, atsparumo korozijai ir gebėjimo atlaikyti aukštą slėgį. Tinkamas varinių vamzdžių sujungimas yra itin svarbus norint užtikrinti sistemos patikimumą ir sandarumą. Viena iš labiausiai paplitusių ir patikimų metodų sujungti varinius vamzdžius yra litavimas.
Šis vadovas apims viską, ko reikia žinoti apie varinių vamzdžių litavimą, nuo tinkamų medžiagų pasirinkimo iki pačio proceso atlikimo.

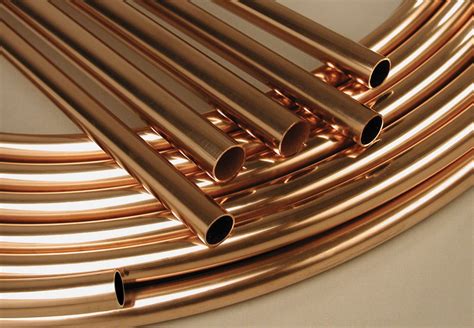

1. Vario vamzdžių tipai ir paruošimas
Prieš pasinerdami į litavimo procesą, svarbu suprasti, su kokiais variniais vamzdžiais dirbsite. Variniai vamzdžiai būna skirtingų tipų, dažniausiai K, L ir M. L tipo variniai vamzdžiai yra vieni populiariausių vandentiekyje, ypač karšto vandens sistemoms, dėl savo ilgaamžiškumo ir atsparumo.
Tinkamas L tipo varinio vamzdžio dydis ir paruošimas yra labai svarbūs norint užtikrinti sklandų sistemos veikimą. Pirmasis montavimo proceso žingsnis yra tinkamo karšto vandens sistemos vamzdžio dydžio nustatymas. Dydis paprastai nustatomas pagal reikiamą srautą ir vamzdžio eigos ilgį.
Prieš montuojant vamzdį, jį reikia nupjauti iki reikiamo ilgio. Norint išvengti vamzdžių galų iškraipymo, būtina naudoti specializuotą vamzdžių pjaustytuvą, skirtą variui. Nupjovus, vamzdžio viduje ir išorėje esančias atplaišas (aštrias briaunas) reikia pašalinti šurmuliavimo įrankiu.
Norėdami pjauti varinius vamzdžius, jums reikia vamzdžių pjaustytuvo arba metalinio pjūklo su metaline ašmenimis. Pjūvis turi būti griežtai vertikalus, kad būtų užtikrintas vamzdžio pjoviklis. Ruošiant vamzdžius, jie turi būti išvalyti. Yra pjovimo įrankiai, skirti pašalinti pjūvius nuo pjūvių. Jų sukurtas vamzdis geriau telpa į jungiamąją detalę - jo lizdas yra tik milimetro dalis didesnė už išorinį skersmenį. Taigi menkiausias nukrypimas sukelia sunkumų. Bet iš esmės viską galima pašalinti švitriniu popieriumi.
2. Litavimo procesas: žingsnis po žingsnio
L tipo varinis karšto vandens vamzdis paprastai sujungiamas naudojant litavimo arba presavimo metodus. Litavimas yra labiausiai paplitęs varinių vamzdžių sujungimo būdas.

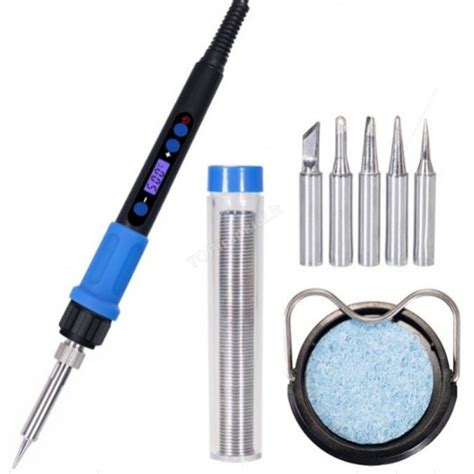

2.1. Reikalingos medžiagos ir įrankiai
Norint atlikti varinių vamzdžių litavimą, jums reikės:
- Vamzdžių pjaustytuvas
- Šlifavimo įrankis arba švitrinis popierius (vamzdžio kraštų valymui)
- Vielinis šepetėlis (jungiamųjų detalių vidui valyti)
- Litavimo srautas (flux) - cheminė medžiaga, padedanti lydmetaliui tolygiai tekėti į jungtį.
- Lydmetalis - lydinys, paprastai pagamintas iš alavo, turintis tam tikrą lydymosi temperatūrą, bet visada žemesnę nei vario. Geriamojo vandens sistemose reikia naudoti bešvinį lydmetalį (pvz., 95/5 - 95% alavo ir 5% stibio, arba alavo lydinys su variu ir/ar sidabru).
- Šilumos šaltinis - propano arba acetileno degiklis.
- Švarių medvilninių skudurų
- Vandens purškimo butelis (aušinimui)
- Apsauginiai akiniai ir pirštinės
2.2. Litavimo žingsniai
1 veiksmas: nuvalykite vamzdį ir jungiamąsias detales: Naudokite švitrinę šluostę arba vamzdžių valymo šepetėlį, kad išvalytumėte vamzdžio išorę ir jungiamosios detalės vidų. Nuimkite vario oksido dangą tiek vamzdžio išorėje, tiek srityje, kuri bus įkišama į jungiamąją detalę, tiek pačios jungties viduje. Visas vario oksidas turi būti kruopščiai pašalintas iš abiejų paviršių, kol jie abu bus visiškai švarūs, be purvo, riebalų, aliejaus ar kitų kliūčių, kurios gali trukdyti sušlapimas litavimo.
2 veiksmas: užtepkite srautą: Užtepkite srautą į vario vamzdelių vidų ir išorę. Srautas yra skystas arba pastos pavidalo agentas, leidžiantis lydmetaliui tolygiai tekėti į jungtį. Jis taip pat padeda pašalinti atmosferos deguonį ir neleidžia pakartotinai oksiduotis.
3 veiksmas: surinkite jungiamąją detalę ir vamzdelius: Įstumkite vamzdį į jungtį, užtikrindami, kad jie tvirtai priglustų ir būtų tinkamai išlyginti. Jei vamzdis nuolat varva, pabandykite paremti vamzdžio galą. Tai tikriausiai suvaldys lašėjimą pakankamai ilgai, kad galėtumėte prakaituoti lituojamas jungtis. Jei negalite pajudinti vamzdžio, gali padėti įkišti popierinį rankšluostį ar skudurą, kad jis sugertų vandenį. Palikite jį ten, kol būsite pasiruošę lituoti, ir greitai užbaikite prijungimą, kai jį pašalinsite.
4 veiksmas: įkaitinkite jungtį: Uždegite propano degiklį ir sureguliuokite liepsną, kad ji išsiplėstų maždaug 2 colius. Naudokite propano degiklį, kad tolygiai įkaitintumėte jungiamąją detalę. Judinkite liepsną aplink jungtį, kad užtikrintumėte vienodą šildymą. Liepsnos temperatūra yra nuo tūkstančio laipsnių ir aukštesnė, o sankryžą reikia pašildyti iki 250-300 ° C, o tai trunka 15-25 sekundes. Norint užtikrinti tolygų šildymą, nukreipkite degiklio liepsną į jungties vidurį.
5 veiksmas: užtepkite lydmetalį: Kai jungtis pakankamai įkaitusi, palieskite lydmetalio galiuką prie jungties. Jei metalas pasiekia reikiamą temperatūrą, lydmetalis išsilydys ir kapiliariniu būdu bus įtrauktas į jungtį. Lydmetalis į suvirinimo zoną tiekiamas rankiniu būdu. Kaitindamas jis pradeda tirpti, plinta ir užpildo tarpą tarp elementų. Jį galima naudoti tik pusę ilgio - ištirpęs jis pateks į likusią jungtį.
6 veiksmas: leiskite sujungimui atvėsti: Sulitavus leiskite jungtims natūraliai atvėsti. Purškiama vandens migla ant lituoto ploto, kad užšaltų lydmetalis ir būtų išvengta jungties judėjimo, dėl kurio atsirastų nuotėkis. Kruopščiai praplaukite vamzdyną šviežiu geriamu vandeniu, kad pašalintumėte perteklinį srautą, nešvarumus ar birius lydmetalio karoliukus vamzdelio viduje.
3. Alternatyvūs ir pažangūs metodai
Nors tradicinis litavimas yra plačiai naudojamas, pastaraisiais metais presuojamos varinės jungiamosios detalės tapo vis populiaresnės dėl savo greičio ir lengvo montavimo.
Kalbant apie patikimos vandentiekio sistemos įrengimą, labai svarbu pasirinkti tinkamą medžiagą, ypač kai reikia paskirstyti karštą vandenį. L tipo varinis vamzdis karštam vandeniui yra vienas populiariausių pasirinkimų dėl savo ilgaamžiškumo, atsparumo korozijai ir gebėjimo valdyti aukšto slėgio vandens sistemas.
Indukcinis litavimas yra naujesnis metodas, kuris naudoja elektromagnetinę indukciją šilumai generuoti tiesiai medžiagoje. Šis metodas užtikrina tikslų šildymą, nuoseklumą ir padidintą patikimumą, todėl jis tampa vis populiaresnis ŠVOK ir santechnikos specialistų tarpe.
Verdančios granulės
4. Saugos ir reguliavimo aspektai
Montuojant L tipo varinį vamzdį, būtina laikytis vietinių vandentiekio kodeksų ir taisyklių. Šie kodai skiriasi priklausomai nuo regiono ir nustato tokius reikalavimus kaip vamzdžių dydis, izoliacija ir montavimo praktika.
Daugelyje jurisdikcijų leidimai reikalingi santechnikos darbams, ypač įrengiant ar atnaujinant karšto vandens sistemą.
Karšto vandens sistemoms pagal kai kuriuos statybos kodeksus taip pat reikalaujama įrengti atgalinio srauto prevencijos ir apsaugos nuo nuplikimo įtaisus, kad būtų užtikrinta sauga.
Saugumas visada turi būti prioritetas. Būkite labai atsargūs, kad lašėtų karštas lydmetalis. Tai apakins jus, jei jis pateks į akis. Dėvėkite apsauginius akinius, apsaugines pirštines ir sunkius drabužius. Gaisras yra nuolatinis pavojus naudojant fakelus uždarose vietose. Prieš uždegant deglą, tuoj pat turėtų būti gesintuvas. Miesto potvarkiuose paprastai reikalaujama, kad šalia jūsų būtų kibiras vandens, jei lituojate ar virinate.
Vario vamzdžio suvirinimui reikia skirti daugiau dėmesio, tačiau kol įvaldysite suvirinimo įgūdžius ir metodus, suvirinimo darbus galėsite lengvai atlikti.
