Gipso kartonas yra labai populiari medžiaga, įgyvendinant pačius sudėtingiausius dizaino sprendimus projektuojant lubas. Lubų iš gipso kartono montavimo technologija remiasi bazinio plokščio paviršiaus sukūrimu. Su jo pagalba palengvinamas darbas su sudėtingais kompozicijos elementais, supaprastinamas žymėjimas, o pats dizainas yra patvaresnis ir patikimesnis. Lengviausia montuoti pakabinamas lubas, susidarančias iš vieno arba dviejų skirtingų pagal aukštį lygių. Dviejų lygių gipskartonio lubų įrengimo technologija bus aprašyta žemiau.
Pradinės parengiamąsias gairės ir žymėjimas
Ant sienų uždedama idealiai lygi horizontali linija, kuri yra lubų lygio. Tam naudojamas ilgas statybinis arba vandens gulsčiukas. Tinkamas gulsčiuko ilgis yra apie 1,5-2 m, o jo langelyje turėtų būti 4 padalos: po 2 iš abiejų oro burbulo pusių. Gauta linija turi būti uždara, tai yra, pasibaigiant pradiniame taške, poslinkiai neleidžiami. Kambario kampuose žymėjimas statybiniu gulsčiuku yra analogiškas darbui su vandens gulsčiuku. Horizontalus lubų lygis yra paruoštas.
Toliau pereiname prie lubų žymėjimo, pažymimos tiesioginių pakabų tvirtinimo vietos. Patarimas! Tvirtinimui naudojami kaiščių galai turi turėti grybų formos kepurėlę, panašią į poveržlę. U formos pakabos tvirtinamos pagal lubose padarytus žymėjimus 0,7-1 m intervalu. Kaiščių vinių, skirtų vertikaliems tvirtinimo elementams, nerekomenduojama naudoti kaip tvirtinimo detalių. Geriau paimti plastikinius kaiščius ir varžtus. Betoninėms luboms tinka metaliniai kaiščiai sunkioms konstrukcijoms.
Profiliai ir karkasas
Programinės įrangos montavimas (PP) prasideda nuo ilgų profilių tvirtinimo prie lubų nuo vienos sienos prie kitos. Intervaluose tarp jų pritvirtinami trumpesni skersiniai profiliai. Lubų profiliai montuojami palei sieną ir įtvirtinami į kreipiamuosius profilius. Toliau, naudojant gulsčiuką, nustatomas horizontali programinės įrangos montavimo padėtis ir įranga pritvirtinama prie U formos pakabos. Patarimas! Montuodami lubų profilius, turite nuolat naudoti statybinį gulsčiuką. Patartina ilgiausius profilius pritvirtinti lygiagrečiai su siena, kurioje yra langas. Lakštų prikabinimas atliekamas profilio viduryje. Norint kokybiškai pritvirtinti prie profilio, šį darbą reikia atlikti dviese. Lakštai yra sujungti su profiliu savisriegiais varžtais, taip kad varžto galvutė būtų įsukta apytiksliai 2-3 mm nuo gipso kartono plokštės paviršiaus (paskendimo gylis). Atstumas nuo krašto iki varžtų įsukimo vietos turi būti 1-1,5 cm. Reikia vengti, kad nelūžtų lakšto kraštai. Kambario kampuose išsidėstę siauri profiliai, kurie apsunkina gipso kartono tvirtinimą; į tai būtina atsižvelgti montuojant.
Gipskartonio lakštai turėtų būti žymimi aliuminio, anksčiau išvalyto nuo užteršimo, taisykle. Pagal taisyklę (arba lentjuostę) atliekama 2-4 mm gylio įbrėžimo linija. Tam naudojamas aštrus konstrukcinis peilis. Gipskartonio lakštas su įbrėžimo linija dedamas ant stalo krašto ir staigiu, užtikrintu judesiu perlaužiamas. Šviestuvų žymėjimas atliekamas prieš baigiamąjį dažymą. Tai padės išvengti galimų dėmių, o žymės bus paslėptos po šviestuvais. Patarimas! Pakabinamų lubų iš gipso kartono įrengimo technologija, kuri buvo aprašyta ir iliustruota šiame straipsnyje, leis pasiekti norimą rezultatą, jei atidžiai vykdysite instrukcijas.
Profiliai, laikiniai ir karkaso įrengimas
Metalinių profilių karkasai yra neatskiriama sausosios statybos dalis, ant kurios dažniausiai montuojamos gipskartonio plokštės. Profiliai naudojami įrengiant pertvaras, sienų bei lubų apdailą. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui. Cinkuoto plieno profiliai gipskartonio plokščių apdailai pagal montavimo paskirtį skirstomi į sieninius - pertvarinius ir lubų profilius. Sieniniai arba pertvariniai ženklimi CW arba UW raidėmis, lubiniai - UD arba CD. Prie perdangų UA profiliai tvirtinami specialiais UA kampuočiais, kuriuose yra ertmės elektros laidams.
Pertvaroje atstumas (žingsnis) tarp statramsčių priklauso nuo pertvaros aukščio. Kuo pertvara aukštesnė, tuo profiliai montuojami tankiau ir/arba platesni. Jeigu pertvarai nekeliami didesni reikalavimai, t.y., ji reikalinga tik vizualiai atskirti erdvei, jos aukštis ne didesnis nei 3 m, standartiniai CW arba UW profiliai montuojami standartiniu 60 cm žingsniu, apdailai užtenka vieno sluoksnio gipso kartonio plokščių. Montuojant pertvarą prie pagrindo, t.y. Metaliniai sienų ir lubų profiliai būna padengti antikorozine danga, kurios klasė žymima C1 arba C2. CW profilis tvirtinamas prie sienos.
Dažna klaida - nestabilus karkasas gali būti trūkių gipso kartono plokštėse ar apdailos plytelių siūlėse. Tiek horizontalūs, tiek verticalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsžių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Pakrabinimo lubų montavimas
Lubų karkaso montavimas Pakabinamų lubų montavimas, nors iš pirmo žvilgsnio atrodo sudėtingas, reikalauja daugiau tikslumo ir kruopštumo. Pakabinamos lubos - tai prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma, todėl ji tarsi „kabo" ant karkaso. Karkasui sumontuoti dažniausiai naudojami plieniniai profiliai, o lubų plokščių plokštumai - gipso kartonio plokštės. Tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, leidžia įvairiai jas dizainuoti, o ertmėje tarp perdangos ir sumontuotų lubų labai patogu slėpti komunikacijas, vamzdžius ir pan. Be to, kabamąsias lubas nesudėtinga išmontuoti, medžiagas galima vėl naudoti, tad toks sprendimas prisideda prie tvarumo, dažnai tai bene vienintelis variantas, padedantis pagerinti perdangos oro garso izoliaciją arba padidinti atsparumą ugniai.
Gipso kartono lubos yra save laikanti konstrukcija, bet yra paskaičiuota papildoma apkrova iki 3 kg/kv.m, reikalinga, pavyzdžiui, mineralinės vatos sluoksniui (šilumos arba/ir garso izoliacijos poreikiams). Pakabinamos gipskartonio lubos gali būti su padidinta garso izoliacijos, akustinės, priešgaisrinės savybėmis, dekoratyvios, galimi įvairūs konstrukciniai sprendimai, pavyzdžiui, laiptuotos su skirtingu lubų aukščiu ir pan. „Knauf" kompanija tokiems sprendimams turi parengusi atskiras konstrukcijas su skirtingomis medžiagomis ir skirtingais sprendimais.
Parengiamasis etapas ir medžiagų skaičiavimas
Prieš pradedant darbus būtina suskaičiuoti, kiek medžiagų reikės montuojant lubas. Tai priklausys nuo daugelio veiksnių. Įvertinkite, kiek centimetrų žemiau perdangos nuleisite naujas lubas. Tarpe po perdangos plokšte gali būti įrengiami ne tik šviestuvai, bet ir inžinerinės komunikacijos (vėdinimo ortakiai, vandentiekio, elektros instaliacijos trasos ir pan.). Tokiu atveju naujų gipso kartono lubų lygis gali būti apie 20 cm žemiau perdangos. Kitais atvejais, kai lubose planuojama montuoti tik šviestuvus, gipso kartono lubos galima nuleisti apie 7 cm. Nuspręskite, kokia turės būti lubų konstrukcija atsižvelgdami į priešgaisrinės saugos reikalavimus ar pageidaujamą garso izoliaciją ir pagal tai pasirinkite reikalingo storio ir tipo plokštes. Luboms visada rekomenduojama montuoti du sluoksnius gipso kartono plokščių.
Lubų montavimui be profilių ir plokščių reikalingi šie įrankiai: lazerinis niveliatorius arba 2-2,5 m gulsčiukas; elektrinis suktuvas; plaktukas; plokščių keltuvas; metalo žirklės profilių pjovimui; peilis gipskartonio plokščių pjovimui; oblius pjautinių siūlių formavimui; oblius pjautų siūlių šlifavimui. Medžiagos reikalingos gipso kartono lubų montavimui: metaliniai profiliai, profilių prailginimo-jungimo detalės, gipso kartono plokštės, laikančios pakabos, mūrvinės, skardvaržčiai, savisriegiai.
Montavimo etapų seka
- Parengiamasis etapas - montavimo plano paruošimas; profilių ir pakabų tvirtinimo taškų ant lubų sužymėjimas; profilių ir pakabų montavimas; gipso kartono montavimas; apdaila.
- Standartinėms luboms, kurioms nėra keliami gaisrinės saugos ar didesnių apkrovų reikalavimai, naudojamos universalios Knauf White arba Knauf Blue 12,5 mm storio plokštės. Plokštės parenkamos atsižvelgiant į apkrovą, garso izoliaciją ir atsparumą drėgmei.
- Atsižvelgiant į plokščių storį ir apkrovas, parenkamos pakabos. Nuo apkrovos klasės priklauso tiksli atstumų tarp profilių ir tvirtinimo taškų nustatymas.

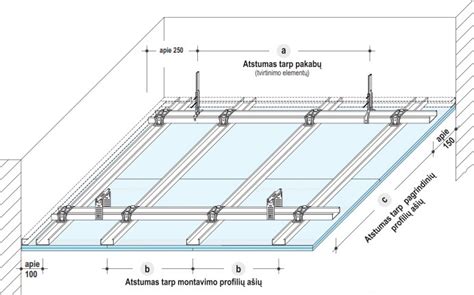

- Perimetriniai UD profiliai tvirtinami atstumais per 80-100 cm, o juos užbaigia laikantieji CD profiliai. Pritvirtinus perimetrinius profilius ant lubų, į juos įstumiami montavimo profiliai, o jų nugarėlės platus klijuojamas amortizacinė juosta.
- Formuojama slydimo jungtis tarp lubų ir sienų, kad įtrūkimų tikimybė būtų sumažinta. Perimetrinės siūlės sandarinamos juostomis (Trenn-Fix) arba popierine siūlių juosta prieš glaistant.
- Į pakabas tvirtinami laikančiosios konstrukcijos profiliai, atsižvelgiant į apkrovos klasę. Tiesioginio tvirtinimo pakabos naudojamos iki 18 cm nuleidimų, o didesniems nuleidimams taikomos inkarinės arba Nonius tipo pakabos.
- Sumontavus karkasą, įtvirtinami laikantieji profiliai į CD profilius, o jų sujungimą užbaigia Kreuzverbinder detalės.
- Gipso kartono plokštės montuojamos vieną ar du sluoksnius. Pirmasis sluoksnis pritvirtinamas savisriegiais kas 75 cm, antras - kas 25 cm, o siūlės sutvirtinamos armavimo juostomis ir glaistu.
- Šviesos įrengimas - šviestuvų žymėjimas ir įrengimas atliekamas prieš galutinį dažymą, tam kad žymės nepersidengtų su dažais.
Gipso kartono plokščių montavimas
Sumontavus karkasą, tvirtinamos gipskartonio plokštės. Jų gali būti vienas arba du sluoksniai, tvirtinimas ant lubų nesiskiria nuo plokščių tvirtinimo ant sienų. Rekomenduojama plokštes montuoti skersai. Tvirtinant 1-ąjį plokščių sluoksnį atstumus tarp savisriegių galima padidinti iki 500 mm (25+18 mm / 2x20 mm). Jei 2-asis sluoksnis pritvirtintas tą pačią dieną, gali būti laikomasi maksimaliai 300 mm atstumo. Jei apkrova didesnė, būtina siūlių glaistas (Knauf Uniflott) ir armavimo juostą užtepti 1-ojo sluoksnio siūlėms, o jungimo siūles glaistyti su kitomis konstrukcijomis, t.y. sienomis ar kolonomis.
Deformacines siūles būtina įrengti kas 10 m lubų kraštinės ilgio. Deformacines siūles gali tekti įrengti ir tais atvejais, kai lubų geometrija sudėtinga (L ar U formos, koridorių perėjimai ir pan.).
Specialios sąlygos ir medžiagos
Pagal drėgmės lygį vonios ar dušo kambaryje, baseino patalpoje ar SPA zonoje reikia pasirinkti lubinių plokščių tipą. Nepastovios drėgmės patalpose tinka žalios Knauf Green plokštės. Pastovaus drėgmės poveikio patalpose rekomenduojama naudoti cementines ar drėgmei atsparias plokštes.
Šiuolaikinės sprendimų galimybės virtuvėje
Pakabinamos lubos virtuvėje suteikia galimybę paslėpti instaliaciją, ventiliacijos kanalus ir apšvietimo laidus. Akustikos pagerinimas, galimybė integruoti LED juostas, dekoratyviniai sprendimai bei skirtingi lubų aukščiai - viskas leidžia sukurti funkcionalų ir estetišką virtuvės įrengimą. Daugelis šiuolaikinių sprendimų įtraukiami į dviejų ar daugiau lygių lubų architektūrą.
Dažniausios klaidos ir jų išvengimas
Pagrindinės klaidos - netikslus matavimas, neteisingas profilių atstumas, prastas tvirtinimas arkos taškuose, neteisinga plokščių orientacija, nesilaikymas deformacinių siūlių bei prasta glaistika. Siekiant išvengti jų, rekomenduojama naudoti lazerinį lygį, tiksliai išmatuoti atsargiai, laikytis gamintojo nurodymų dėl profilių atstumų, o montavimo metu išlaikyti tikslų horizontalių linijų lygį.
Gipso kartono plokščių ir profilių kainos
Medžiagų kainos gali kisti priklausomai nuo rinkos. Pavyzdžiui, 12,5 mm storio gipso kartono plokštės dažnai kainuoja nuo kelių eurų už kvadratinį metrą, o UD/CD profiliai - nuo kelių eurų už metrą. Svarbu įtraukti visus papildomus elementus: laikiklius, pakabas, savisruos, glaistus ir armavimo juostas. Kiekiai paprastai apskaičiuojami pagal patalpos plotą ir planuojamą sluoksnių skaičių.
Praktiniai patarimai atliekant darbus
- Naudokite dviejų lygių karkasą esant dideliam lubų plotui ir galbūt didesnėms apkrovoms. Knauf siūlo specialias sistemas su skirtingomis medžiagomis. Atkreipkite dėmesį į deformacines siūles.
- Norint užtikrinti ilgaamžiškumą, būtina įrengti ir garso bei šilumos izoliaciją, o kartais - net papildomą garso izoliaciją iš vidaus dėl tubulinių konstrukcijų.
- Jei planuojate įmontuoti sunkius šviestuvus ar prožektorius, atitinkamai pasirenkite pakabų ir profilių konstrukcijas; įsitikinkite, kad atstumas tarp pakabų neviršija rekomenduojamų parametrų.
Gipskartonio lubų montavimas
Gipso kartono plokščių montavimo schemos
Gipso kartono plokštės gali būti montuojamos išilgai arba skersai profilių. Dažnai rekomenduojama montuoti skersai profilių, kad užtikrinti ilgesnį galutinio klijų ir tvirtinimo patvarumą. Sienoms dažniausiai taikoma išilgai, kad būtų sumažinta siūlių skaičius ir pagerintas išvaizdos lygumas.
Gipso kartono pertvaros aukštis gali būti iki 12 m, taikant atitinkamų pločių profilį ir žingsnį tarp jų. Svarbu suformuoti deformacines siūles ir periodiškai tikrinti karkaso lygumą. Paskutinysis darbas - glaisto užpildymas ir plokščių stabilizavimas iki dažymo.
Baigiamoji dalis ir meta duomenys
Metaliniai profiliai, UD/CD, papildomi laikikliai bei skirtingos plokštės sudaro tvirtą ir ilgaamžę gipso kartono lubų konstrukciją. Tinkamai išlygintos siūlės ir laikikliai užtikrina, kad lubos išliktų lygios net ir esant pradinėms deformacijoms ar sunkiai apkrovai.
