Gręžimas - tai skylės ar tuneliai darymo procesas. Gręžimas paprastai yra pirmasis proceso žingsnis, kai vėliau ketinama išgręžti skylę. Nustatykite, kur gręžti, ir naudokite žymeklį arba centrinį grąžtą, kad toje vietoje padarytumėte nedidelę skylę, kad grąžtas liktų tinkamoje padėtyje. Pasirinkite tinkamą grąžtą pagal reikiamą skylės skersmenį ir medžiagos tipą. Uždėkite grąžtą ant iš anksto išgręžtos centrinės skylės ir įsitikinkite, kad grąžtas yra statmenas ruošinio paviršiui. Galiausiai patikrinkite, ar skylių kokybė ir dydis atitinka reikalavimus.
Pasirinkite tinkamą sriegimo įrankį pagal reikiamą sriegio specifikaciją. Rankinis sriegimas reiškia sriegimo būdą naudojant rankenos sriegimo mašiną arba rankinį sriegimo strypą. Pradėkite ruošinyje padarydami srieginę skylę. Jei reikia, pritaikykite reikiamą slėgį ir pradėkite lėtai sukti sriegimo įrankį. Įsriegimo staklės dažniausiai tinka mažų ruošinių vidinių sriegių apdirbimui. Galiausiai patikrinkite, ar siūlų kokybė ir dydis atitinka reikalavimus. Pašalinkite susidariusias drožles ir pjovimo skystį, taip pat sriegimo įrankių likučius. Įsriegiant skylę svarbu atsižvelgti į tolerancijos reikalavimus, kad būtų užtikrinta, jog skylė su sriegiu atitiktų specifikacijas, kad būtų tinkamai pritvirtintas atitinkamas varžtas arba varžtas. Diafragmos tolerancija: tai reiškia leistiną nuokrypį nuo nurodytos diafragmos. Sriegio žingsnio tolerancija: reiškia leistiną nuokrypį nuo nurodytos viršūnės. Sriegio gylio tolerancija: Tai reiškia leistiną nurodyto skylės sriegio gylio nuokrypį. Paviršiaus apdailos tolerancija: nors paviršiaus apdailos tolerancija nėra tiesiogiai susijusi su sriegimo angos dydžiu, ji užtikrina, kad skylės vidinis paviršius atitiktų nurodytus šiurkštumo reikalavimus. Padėties nustatymo tolerancija: tai leistinas nuokrypis tarp sriegimo angos padėties ir nurodytos ruošinio padėties. Šie leistini nuokrypiai paprastai nurodomi inžineriniuose brėžiniuose arba standartuose, susijusiuose su konkrečia programa ar pramone. Šiame tinklaraštyje daugiausia pristatoma, kaip apdorojamas gręžimas ir sriegimas, taip pat gręžimo ir sriegimo tolerancijos.
Gręžimo kontekstas betone ir aliuminyje: ką svarbu žinoti
Tokios įžangos į skyles turėtų būti pritaikytos ir aliuminio, ir plieno profilų darbe. Dažnai pasitelkiami šie metodai: mechaninis gręžimas spiraliniais grąžtais, centre esantis grąžtas arba centrinė skylė prieš pradedant didesnius skersmenis. Tuo tarpu betono ir gelžbetonio darbams didelių skersmenų skylėms dažnai reikalingi specialūs įrankiai ir deimantiniai arba karbidiniai grąžtai, o viršutinei daliai labiausiai tinka šlapiasis gręžimas.
Ruošinio paruošimas ir nustatymas
Pradėkite nuo švarios medžiagos. Pašalinkite pjovimo skysčius, apsaugines plėveles ar atsilaisvinusias apnašas, kurios gali sukelti grąžto slydimą. Tvirtai pažymėkite skylių centrus naudodami skylmušą arba automatinę žymėjimo sistemą, kad sukurtumėte tikslią pradinę padėtį. Užtikrinkite atramą po išėjimo puse. Medžio, fenolio arba atraižų lakštas sugeria energiją ir labai sumažina galinės pusės išlūžių ar šerpetojančių įbrėžimų susidarymą. Tolygiai pritvirtinkite ruošinį visame plote. Standartinės saugos praktikos - akių apsauga, saugūs drabužiai ir lustų izoliacija - išlieka būtinos.
Prieš pradedant gaminti reikalingas dalis, atlikite bandomuosius bandymus su laužo medžiagomis, kad patikrintumėte nustatymus. Programuojama CNC įranga užtikrina pakartojamumą skirtingose partijose. Jei įmanoma, įdiekite drožlių perdirbimą ir naudokite aplinkai nekenksmingas aušinimo skysčio formules. Užrašykite patikrintus kiekvienos medžiagos ir storio derinio parametrus, kad sukauptumėte institucines žinias. Nuoseklios, aukštos kokybės skylės yra nuoseklių, aukštos kokybės surinkimų pagrindas.
Jėgų ir įrangos pasirinkimas

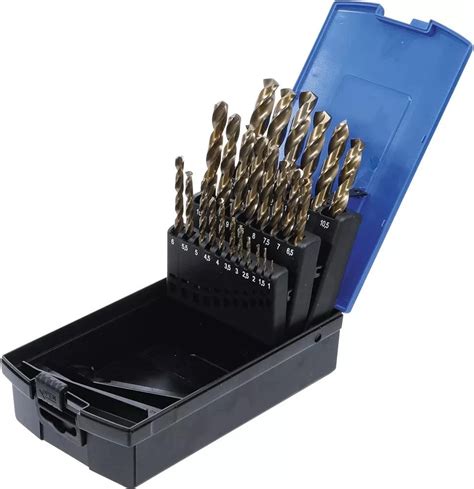

Pjovimo įrankio pasirinkimas yra sėkmingo gręžimo pagrindas. Standartiniai spiraliniai grąžtai išlieka labiausiai paplitusiu pasirinkimu. Pakopiniai grąžtai leidžia saugiai padidinti ploną medžiagą. Centravimo grąžtai suteikia tikslius pradinius taškus. Greitapjūvio plieno (HSS) grąžtai tinkamai susidoroja su pertraukiamu arba minkštesniu darbu. Kobalto legiruoti arba kietojo karbido variantai pasižymi geresniu našumu dirbant su kietesnėmis arba abrazyvinėmis medžiagomis. Kietojo karbido įrankiai, išgręžiantys 8 mm tarpo skyles aliuminio konstrukcinėse dalyse, išlaikė aštrius kraštus per daugiau ciklų nei nepadengti HSS įrankiai.
Staklių tipas turi įtakos tikslumui ir pakartojamumui. Stacionarios gręžimo staklės arba apdirbimo centrai užtikrina kontroliuojamą pastūmą ir statmenumą. Rankiniai grąžtai puikiai tinka techninei priežiūrai arba užduotims vietoje, tačiau norint išgauti tiesias skyles, būtini operatoriaus įgūdžiai. Aušinimo skysčio naudojimas pailgina įrankio tarnavimo laiką ir pagerina paviršiaus kokybę. Plonus spalvotųjų metalų lakštus dažnai galima gręžti sausai, o plieną ir nerūdijantį plieną - tirpios alyvos arba purškimo sistemos.
Ruošinio fiksavimo įtaisai
Ruošinio fiksavimas turi neleisti judėti nepalikdami žymių paviršiuje. Priklausomai nuo detalės dydžio ir kiekio, tinka paprasti mechaniniai spaustuvai, magnetiniai pagrindai, svirtiniai spaustukai arba specialios tvirtinimo plokštės. Padėtį galima tiksliai išlaikyti naudojant pagrindines atramas ir laikiklius.
Didelių skylų gręžimas aliuminio profiliuose ir lakštuose
Dideliems skersmenims, kurių dydis siekia keli šimtai milimetrų, būtina stabiliai pritvirtinti įrangą. Plokščiųjų profilių sriegimo skylės dažnai reikalingos siekiant tvirtinti dalis ar komponuoti lengvas konstrukcijas. Keičiami grąžto antgaliai leidžia išgręžti kiaurymes dideliu tikslumu, o tai sumažina triktis jungiant detales. Jei galvojate sujungti skirtingų metalų detales, tai gali būti įmanoma naudojant tinkamas technikas ir įrangą. Profesionali įranga su specialiais antgaliais leidžia gręžti skylės skirtingų skersmenų lakštuose ir profiliuose.
Specialūs atvejai: kaip į sistemą įtraukti lazerinį gręžimą
Frikcinis gręžimas laikomas vertingu sprendimu plonoms lakštų sienoms dėl suformuotos įvorės. Lazerinio gręžimo metodai tinka specialiems poreikiams: mikroelementų filtravimo terpei, medicinos įrangos ar sudėtingoms skylėms. Dažniausiai lazerinis gręžimas naudojamas ten, kur būtinas aukštas tikslumas ir mažas kontūras. Hibridinės strategijos - lazeris pradiniam įsiskverbimui, po kurio seka mechaninis apdailinimas - kartais sujungia abiejų metodų privalumus.
Dažniausiai pasitaikančių gręžimo defektų šalinimas
Išėjimo pusės šerpetojančios briaunos dažnai atsiranda dėl atšipusių pjovimo briaunų arba nepakankamo atramos. Aštrūs įrankiai ir specialių atramų naudojimas iš esmės pašalina šią problemą. Lakšto deformacija atsiranda, kai prispaudimo jėga yra netolygi arba per didelė stūma dirbant su plona medžiaga. Dauguma atvejų išsprendžiama paskirstant prispaudimo slėgį ir sumažinant padavimo greitį. Antgalio lūžimas dažnai įvyksta dėl šoninės apkrovos arba nesuderinamo greičio. To galima išvengti užtikrinant statmeną įvedimą ir laikantis gamintojo rekomendacijų. Skylės ovalumas atsiranda dėl pradinio slydimo. Bandomosios skylės ir standūs tvirtinimai išsprendžia šią problemą. Per didelis spalvos pakitimas dėl karščio rodo nepakankamą aušinimą arba pernelyg agresyvius parametrus. Aušinimo skysčio arba “peck” ciklų įvedimas leidžia kontroliuoti temperatūrą. Reguliarus įrankių būklės patikrinimas leidžia anksti įsikišti, kol defektai netapo plačiai paplitę.
Praktinės rekomendacijos nuosekliems rezultatams gauti
Isš saugokite pjovimo briaunas pagal planą jas galąsdami arba laiku keisdami. Prieš pradedant gaminti reikalingas dalis, atlikite bandomuosius bandymus su laužo medžiagomis, kad patikrintumėte nustatymus. Programuojama CNC įranga užtikrina pakartojamumą skirtingose partijose. Jei įmanoma, įdiekite drožlių perdirbimą ir naudokite aplinkai nekenksmingas aušinimo skysčio formules. Užrašykite patikrintus kiekvienos medžiagos ir storio derinio parametrus, kad sukauptumėte institucines žinias. Išsaugokite nuoseklius, aukštos kokybės skylės kaip pagrindą tolimesniam darbinimui.
Papildomi patarimai apie plytelių gręžimą ir profiliųjėgą
Jei projektas apima plyteles, naudokite specialius grąžtus su karbido arba deimantine danga, kurie skirti kietoms ir trapiosioms medžiagoms. Prieš pradedant darbus patikrinkite, ar po plytelėmis nėra laidų ar vamzdžių. Netikėti pažeidimai gali būti sumažinti taikant lėtą pradžią ir palaipsnį greičio didinimą, nuolatinį vandens arba drėgno aušinimo naudojimą. Pabaigoje gręžkite per pagrindą grąžtais, skirtais betonui ar kitoms po plytelių paviršiams, ir užtikrinkite saugų tvirtinimą.
- Aliuminio profilių gręžimo įranga: naudojami specialūs antgaliai įvairioms skylėms, maksimaliam tikslumui.
- Koncentrinis žymėjimas ir tiksli vieta užtikrina teisingą pradžią, mažina šerpetojimą.
- Kruopštus aušinimo skysčio valdymas ir temperatūros kontrole padidina skylių kokybę.
- Priklausomai nuo profilio tipo, gali būti taikomas frikcinis gręžimas arba lazerinės sistemos pradiniam gilumui.
Praktinės įžvalgos apie profilių gręžimą
Profilių gręžimas - nesudėtingas, tačiau reikia ypatingo tikslumo. Ši paslauga gali būti taikoma net ir labai mažoms apimtimis ar didelioms ertmėms, priklausomai nuo techninių reikalavimų. Kai profilių gręžimas atliekamas naudojant tam skirtą įrangą, galima tikėtis maksimalaus tikslumo ir didelio tikslumo rezultatų. Darbų skaičius gali būti įvairus, todėl verta kreiptis į specialistus, jei kyla abejonių dėl galimybių. Moderni įranga ir antgaliai užtikrina gebėjimą išgręžti norimo skersmens kiaurymes tiek juodo, tiek nerūdijančio plieno, aliuminio, vario ar žalvario lakštuose ir profiliuose.
Jei dirbate su skirtingų metalų detalėmis, verta kreiptis į profesionalus, kad įsitikintumėte, jog tai įmanoma. Darbų atlikimui naudojama moderni įranga arba standartinės staklės užtikrina maksimalų tikslumą. Ši paslauga gali būti taikoma ir esant dideliam darbų srautui arba mažoms apimties užduotims, kai reikia išgręžti didelį kiekį skylų. Darbo įrankiai ir įranga turi išskirtinai didelę reikšmę rezultatui.
