Grindinis šildymas tampa vis populiaresnis dėl savo komforto, energijos efektyvumo ir estetikos. Svarbu tinkamai pasirinkti betono sluoksnio storį, kad šildymo sistema veiktų efektyviai ir patikimai. Šiame straipsnyje aptarsime betono storio svarbą grindiniam šildymui, įvairius aspektus, į kuriuos reikia atsižvelgti, ir pateiksime praktinių patarimų, kaip įrengti kokybišką sistemą.
Grindinio šildymo privalumai
Patalpose įrengus grindinį šildymą pasiekiamos labai geros komforto sąlygos - prie grindų temperatūra aukštesnė, o galvos lygyje žemesnė. Tai sukuria malonesnį ir tolygesnį šilumos pasiskirstymą patalpoje. Grindinis šildymas gali būti įrengiamas keliais būdais: elektriniais kabeliais, grindyse esančiais kanalais pūčiant šiltą orą ir grindyse įmontuotais vamzdeliais, kuriais cirkuliuoja šiltas vanduo. Plačiausiai pritaikytas šildymas vandeniu: šiltas vanduo, tekėdamas grindyse esančiais vamzdeliais, sušildo betono masę, supančią vamzdelį, o betonas pasižymi geru šilumos laidumu ir didele šilumos akumuliacija, užtikrinančia, kad grindų paviršius šils vienodai.
Betono sluoksnio storio svarba
Betono sluoksnis virš šildymo vamzdelių yra labai svarbus grindinio šildymo efektyvumui ir patikimumui. Per plonas sluoksnis gali sukelti karštus ruožus, o per storas - didesnes energijos sąnaudas dėl didelės šilumos akumuliacijos betone. Praktikoje nustatyta, kad optimalus betono sluoksnis sudaro apie 6,5 cm, o sluoksnis virš vamzdelio - apie 4,5 cm.
Veiksniai, įtakojantys betono storį
- Vamzdelių skersmuo ir išdėstymas: dažniausiai gyvenamosioms patalpoms - 16-20 mm, didelėms - 25 mm. Atstumas tarp vamzdelių paprastai 10-30 cm; prie didelių langų - tankiau.
- Betono rūšis ir priedai: plastifikatoriai padeda edenkti oro burbuliukus, pagerinti vientisumą ir sumažinti skilinėjimą.
- Paskirtis ir apkrova: didelės apkrovos patalpos reikalauja storesnio sluoksnio (7-10 cm).
- Šilumos izoliacija: po betonu būtinas tinkamas izoliacijos sluoksnis, kad šiluma patektų į viršų ir sumažintų nuostolius.
- Grindų danga: didelį šilumos laidumą užtikrina keramikinės plytelės, marmuras ar natūrali akmens danga; kilimų dangos silpnina šilumos atidavimą.
Konkrečios rekomendacijos
- Vandeniu šildomos grindys: dažnai rekomenduojamas bendras betono sluoksnis virš vamzdelių 60-70 mm, kai virš šildymo vamzdelių liejamas apie 35-45 mm betono.
- Valdyti šilumą reikia perprojektuoti ir įvertinti grindų dangas, apkrovas ir energijos poreikius. Dangos šiluminis laidumas turi būti tyrinėjamas prieš perkant danga.
- Minimalus storis grindų šildymui be betono - 30 mm ( technologijų priklauso ), o praktikoje optimalus sluoksnis siekia apie 60-70 mm bendro storio, su 4,5 cm-6 cm virš vamzdžio.
Grindų sluoksnių konstrukcija be betonavimo
Norint įsirengti šiltas grindis be betonavimo, dažnai naudojami sausieji sprendimai arba plokštės, taip pat ir šilumos atspindinčios plėvelės. Tokiu atveju vamzdžiai klojami frezuotose plokštėse arba per armatūros tinklą, o viršuje dedama grindų danga. Sausasis metodas laikomas lengvu, bet brangiu pasirinkimu, kuris geriausiai tinka renovacijoms ar situacijoms, kai negalima apkrauti perdangos dideliu svoriu.
Sausos grindys ir jų viršutinė danga
- Gali būti naudojamas plytelės ar natūralus akmuo (geriausiai praleidžia šilumą).
- Medinės dangos turi būti nutolusios nuo per didelio judėjimo dėl šilumos išsklaidos, o kai kuriais atvejais jų negalima klijuoti tiesiogiai be specialių priemonių.
Grindų konstrukcijos sluoksniai

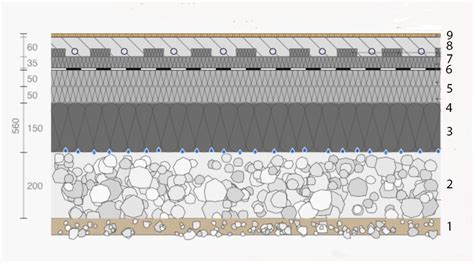

Dažniausiai sluoksniai, kai grindys šildomos vandeniu, seka tokią seką: grunto paviršiaus paruošimas, geotekstilė ar hidroizoliacinė plėvelė, izoliacija, armavimo tinklas arba polistireninio putplasčio plokštės, šildymo vamzdeliai, betono sluoksnis, danga. Kiekvienas sluoksnis turi būti tinkamai paruoštas, kad užtikrintų sandarumą, atsparumą ir šilumos nuostolių mažinimą.
- Žvyro sluoksnis arba skaldos sluoksnis - turi būti sutankintas.
- Geotekstilė arba hidroizoliacinė plėvelė - apsaugo viršutinius šiltinimo sluoksnius nuo vandens.
- Šilumos izoliacija - rekomenduojamas putplastis, EPS70-EPS100, atsižvelgiant į apkrovas ir reikalavimus.
- Armatūros tinklas arba plokštės - užtvirtina vamzdelius ir užkerta kelią jų deformacijoms.
- Betono sluoksnis - turi būti ne mažesnis nei 4-6 cm virš vamzdelių; buvo minėtas optimalus sluoksnio storis 6-7 cm aukštyn ir 4,5 cm virš vamzdelių aplink juos.
- Grindų danga - turi didelį įtakos šilumos pasiskirstymui.
Šildymo sistemos paleidimas ir reguliavimas
Pradėjus eksploatuoti grindis, būtina laikytis taisyklių: į kūną kūrinius, įrengti prieš pradedant šildymą; pradėti šildymą 25 °C vandeniu, o per parą kilti temperatūrą iki projektinės; po tam tikro laiko išlaikyti įręžtą temperatūrą kelias dienas, tada grąžinti į pradžios lygį. Jei naudojamos mišrios sistemos, būtina, kad grindinėse kontūruose cirkuliuotų dviejų ar trijų eilučių maišytuvų sistema, siekiant užtikrinti reikiamą vandenį su reikiama temperatūra.
Norimos kambario temperatūros palaikymas
Norint palaikyti pageidaujamą oro temperatūrą, įrengiamas kambario temperatūros reguliatorius, kurio kilpa - ventilio ar termostatinio valdymo įrenginiai, ritės galimybė automatiškai reguliuoti šilumos pralaidumą. Taip pat galima naudoti programuojamą savaitinį reguliatorių; tai leidžia keisti temperatūrą pagal laiką, pavyzdžiui, kai esate darbe ar išvykstate savaitgeliui.
Klaidos ir patarimai, kaip jų išvengti
- Teisingas projektavimas ir montavimas yra kritiškai svarbūs. Po 21 dienų pradėti šildyti, pradėjus vandenį 25 °C; temperatūrą kelt reikia ne daugiau kaip 5 °C per parą; viršijus 55 °C, laikyti 4 dienas ir tuomet leisti žemyn.
- Užtikrinti, kad betoninis pagrindas yra visiškai išdžiuvęs, kitaip grindys gali skilti.
- Pasirinkta grindų danga turi gerai praleisti šilumą; įsitikinti šiluminės varžos duomenimis prieš pirkimą.
Dažniausiai pasitaikančios situacijos ir sprendimai
Jei grindys bus šildomos sanitariniuose mazguose ar virtuvėse - ateina su atitinkama šilumos drėgmės kontrole. Jei grindų plotas didelis - rekomenduojama dalinti į zonas ir valdyti atskirai. Jei grindų pagrindas yra permankintas ar nuolydis nėra tinkamas, reikia įrengti specialius nuolydžius ir tinkamai užbaigti danga. Jei kyla abejonių dėl izoliacijos storio ir reikiamos varžos - kreipkitės į specialistus, nes nuo jų priklauso grindų efektyvumas.
Santrauka rekomendacijų praktiniams sprendimams
- Visada atlikite šiluminį - techninį skaičiavimą: nustatykite vamzdelių ilgį ir atstumus, įvertinkite patalpų šilumos nuostolius, grindų dangas ir valdymo sistemą.
- Pasirinkite tinkamą betono sluoksnį: optimalus apytiksliai 6,5 cm, virš vamzdelio 4,5 cm, o bendras storis - apie 7 cm ar daugiau priklausomai nuo sąlygų.
- Naudokite plastifikatorius: sumažins oro poras ir pagerins betono vientisumą.
- Rinkitės tinkamą izoliaciją: prosti, atspari vandeniui, atitinkama storis, kad sumažintumėte šilumos nuostolius.
- Grindų danga turi būti šilumos laidži - plytelės, marmuras ar natūralus akmuo; venkite kiliminių dangų tiesiogiai virš šildymo kontūro, jei įmanoma.
- Montuokite temperatūrines siūles ir laikykitės pastato sandūrose esančių reikalavimų; įsitikinkite, kad visos siūlės uždengtos ir izoliacijos sujungimo vietos tinkamai užklotos.
- Paleidimo ir reguliavimo režimas - laikykitės numatytų pradinių parametrų, reguliuokite šilumnešio temperatūrą atsargiai, kad išvengtumėte betono džiūvimo ir įtrūkimų.
Dažniausiai užduodami klausimai
Kodėl reikia virš vamzdelio palikti 4,5 cm betono sluoksnį? - tai užtikrina šiluminį stabilumą ir kovą su temperatūrinėmis distancijomis. Ar galima naudoti EPS80 plokštes šildomoms grindims? - EPS80 gali būti per trapus daugeliui situacijų, rekomenduojama EPS120 arba atitinkamai įvertinti apkrovas. Ką daryti, jei grindų aukštis ribotas? - taikykite plonesnius betono sluoksnius ar sausąjį grindų būdą su specialiais plokštiniais sprendimais. Kokia atsakomybė už teisingą projektavimą? - tai esminis žingsnis; tikslūs duomenys leidžia teisingai parinkti vamzdžių atstumus ir sistemos galią.
