Suradus reikiamą skysčio kiekį šildymo sistemoje, dažnai reikia išspręsti atskirą problemą - apskaičiuoti vamzdžio tūrį nurodytais parametrais. Pati skaičiavimo formulė yra paprasta. Tačiau, norint gauti tikslų rezultatą, jis turi būti atliekamas atsargiai.Mes kalbėsime apie tai, kaip apskaičiuoti svarbios komunikacijos sistemos vidinį tūrį. Pateiktame straipsnyje mes išsamiai aprašėme dujotiekio ir šildymo prietaisų skaičiavimo atlikimo galimybes. Remdamiesi mūsų patarimais, greitai išspręsite problemą.
Nustatant vamzdžio tūrį, būtina žinoti tik du jo rodiklius: ilgį ir vidinį (faktinį) skersmenį. Paskutinis parametras yra svarbu nepainioti su išoriniu dydžiu, dėl kurio teisingai pasirenkamos jungiamosios detalės ir jungiamieji elementai. Jei sienos storis nežinomas, vietoj apskaičiuoto vidinio skersmens gali būti naudojamas DN (vidinis praėjimo skersmuo). Jie yra maždaug lygūs, o DN vertė, kaip taisyklė, nurodoma ant ženklinimo, kuris dedamas gaminio išorėje. Standartiniame polipropileno vamzdžių asortimente nurodomas išorinis skersmuo ir sienelės storis milimetrais. Naudodamiesi šiais dviem parametrais, galite apskaičiuoti vidinį skersmenį.
Prieš bandydami apskaičiuoti bet kurio vamzdžio tūrį, neturite padaryti įprastos klaidos ir suvesti visus parametrus į vieną matavimo sistemą. Tiesa, ilgis paprastai išreiškiamas metrais, o skersmuo - milimetrais. Šių dviejų vienetų santykis yra toks: 1 m = 1000 mm. Tiesą sakant, parametrus galima priartinti prie tarpinių verčių - centimetrais arba decimetrais. Kartais tai netgi patogu, atsižvelgiant į tai, kad tokiu atveju dešimtųjų tikslumas arba, atvirkščiai, nuliai nebus labai dideli. Tūrio vienetų santykis. Perkeliant iš vieno kiekio į kitą, būtina vengti nulio skaičiaus klaidų arba, atvirkščiai, dešimtųjų tikslumu.
Vamzdžių, pagamintų ne Rusijoje (ir ne Rusijoje), skersmuo gali būti išreikštas coliais. Tokiu atveju būtina atlikti perskaičiavimą, atsižvelgiant į tai, kad 1 ″ = 25,4 mm. Vieno vamzdžio formulė: nuo geometrijos padėties vamzdis yra tiesus apskritas cilindras. Tokio objekto tūris yra lygus skerspjūvio plotui, padaugintam iš ilgio: V = l * S. Čia: V - tūris (m3); l - ilgis (m); S - skerspjūvio plotas (m2). Žinomo skersmens apskritimo pavidalo vamzdžio skerspjūvio plotas apskaičiuojamas pagal formulę: S = π * d^2 / 4. Čia: π = 3.1415926; d - apskritimo skersmuo (m).
Vamzdžio, kurio žinomas vidinis skersmuo ir ilgis, tūrio galutinė formulė bus tokia: V = π * l * d^2 / 4. Jei vamzdžio ilgio ir skersmens matavimo vienetai yra kitokie (dm, cm arba mm), tada tūris bus išreikštas dm3, cm3 arba mm3 atitinkamai. Taip pat parodytas paprastas būdas išmatuoti išorinį vamzdžio skersmenį be apkabos: D = L / π, kur L - perimetras. Norint teisingai apskaičiuoti vamzdžių tūrį, reikia pakeisti du parametrus į paprastą formulę: ilgį ir vidinį skersmenį.
Kuriant praktinius skaičiavimus, pateikiami konkretūs pavyzdžiai, kurie padeda aiškiai suprasti procesą. Pavyzdžiui, 1 užduotis - reikiamo aušinimo skysčio tūrio apskaičiavimas. Laikinosios gyvenamosios vietos sodyboje turite apskaičiuoti įsigyto propilenglikolio kiekį - aušinimo skystis nesukietėja iki -30 °C temperatūros. Šildymo sistema apima krosnį su 60 litrų gaubtu, keturias aliuminio baterijas, kurių kiekviename yra 8 skyreliai, ir 90 metrų PN25 vamzdžio (20 x 3,4). Vamzdžiai su standartiniu PN25 dažnai naudojami organizuoti mažą šildymo kontūrą su eilės radiatorių jungtimi. Vidinis jo skersmuo yra 13,2 mm. Skysčio tūris vamzdyje turi būti apskaičiuotas litrais. Tam decimetrą reikia laikyti matavimo vienetu. Pereinamosios formulės iš standartinių ilgių yra šios: 1 m = 10 dm ir 1 mm = 0,01 dm. Katilo marškinėlių tūris V1 = 60 litrų. Alie radiatoriaus „Elegance EL 500“ puslapyje nurodoma, kad vienos sekcijos tūris yra 0,36 litro. Tada V2 = 4 * 8 * 0,36 = 11,5 l.
Tada apskaičiuojame bendrą vamzdžių tūrį. Jų vidinis skersmuo d = 20 - 2 * 3,4 = 13,2 mm = 0,132 dm. Ilgis l = 90 m = 900 dm. Todėl: V3 = π * l * d^2 / 4 = 3,1415926 * 900 * 0,132 * 0,132 / 4 = 12,3 dm3 = 12,3 l. Taigi dabar galima rasti bendrą kiekį: V = V1 + V2 + V3 = 60 + 11,5 + 12,3 = 83,8 l. Skysčio procentinė dalis vamzdžiuose visos sistemos atžvilgiu yra tik 15%. Tačiau jei ryšių ilgis yra didelis arba sistema naudojama „Vandens grindų šildymas“, vamzdžių indėlis į bendrą tūrį žymiai padidėja.

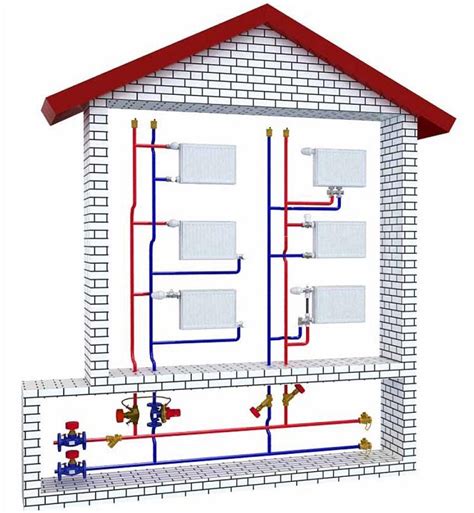

Pramonės realijose ir žemės ūkio įmonėse dažnai montuojami namuose pagaminti šildymo radiatoriai, išdėstyti pagal registrų tipą. Kaip apskaičiuoti klasikinių namuose pagamintų šildymo radiatorių iš keturių horizontalių 2 m ilgio vamzdžių? Pirmiausia reikia rasti skerspjūvio plotą. Išorinį skersmenį galima išmatuoti nuo gaminio galo. Tarkime, tai 114 mm. Naudojant plieno vamzdžių parametrų lentelę, randame sienos storį - 4,5 mm. Apibrėžkite vidinį skersmenį: d = 114 - 2 * 4,5 = 105 mm. Skerspjūvio plotą S = π * d^2 / 4 = 8659 mm2. Bendras visų fragmentų ilgis yra 8 m (8000 mm). Raskite tomą: V = l * S = 8000 * 8659 = 69272000 mm3. Vertikaliųjų jungiamųjų vamzdžių tūrį galima apskaičiuoti panašiai. Tačiau į šią vertę galima nekreipti dėmesio, nes ji bus mažesnė kaip 0,1% viso šildymo radiatoriaus tūrio. Gauta vertė yra neinformatyvi, todėl mes ją išversime litrais. Kadangi 1 dm = 100 mm, tada 1 dm3 = 100 * 100 * 100 = 1000000 = 10^6 mm3. Todėl V = 69272000 / 10^6 = 69,3 dm3 = 69,3 l.

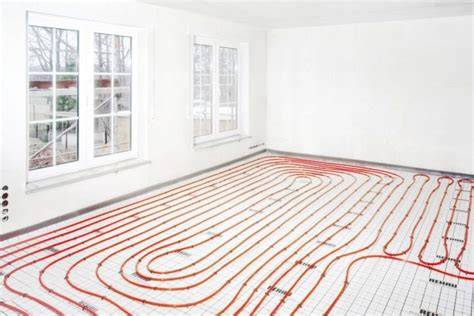

Didelėms baterijoms ar šildymo sistemoms reikia daug aušinimo skysčio. Taigi, kadangi reikės apskaičiuoti vamzdžių tūrį m3, tada visus matmenis prieš juos pakeičiant formulėje reikia perskaičiuoti į skaitiklius. 3 užduotis - reikiamo PP vamzdžių ilgio apskaičiavimas. Fragmento ilgio vertę galima gauti naudodami įprastą liniuotę arba matavimo juostą. Esant pirmaujamam kreivumui, ilgio nuokrypis gali būti 10-15%. Prijungdami vamzdį prie stovo, išmatuokite ilgį nuo horizontalaus fragmento pradžios. Nesivadovaukite matmenimis viršutinės dalies lipimo, nes tai gali lemti dvigubą to paties tūrio skaičiavimą. Prie įėjimo į akumuliatorių išmatuokite vamzdžių ilgį, užfiksuojant čiaupus. Į juos neatsižvelgiama nustatant radiatoriaus tūrį pagal jo paso duomenis. Prie įėjimo į katilą reikia išmatuoti iš marškinėlių, atsižvelgiant į išeinančių vamzdžių ilgį. Apvalinimas gali būti matuojamas supaprastintu būdu - tarkime, kad jie praeina stačiu kampu. Toks metodas yra leistinas, nes jų bendras indėlis į vamzdžių ilgį yra nereikšmingas. Jei yra šiltų grindų vietos schema, galima apskaičiuoti vamzdžių ilgį su aušinimo skysčiu pagal planą, naudojant plataus masto tinklelį. Šiltų grindų tūris apskaičiuojamas pagal sumontuotų vamzdžių skaitiklį. Jei duomenų apie ilgį ar modelį nėra, tačiau žingsnis tarp vamzdžių yra žinomas, skaičiavimą galima atlikti pagal šią apytikslę formulę: l = (n - k) * (m - k) / k. Čia n - šiltų grindų ilgis; m - šiltų grindų plotis; k - žingsnis tarp vamzdžių; l - bendras vamzdžių ilgis. Nepaisant mažo vamzdžių, naudojamų šildomosiose grindyse, jų bendras ilgis lemia nemažą uždarą aušinimo skysčio kiekį. Taigi, norint pateikti sistemą, panašią į aukščiau pateiktą paveikslą (ilgis - 160 m, išorinis skersmuo - 20 mm), reikės 26 litrų skysčiaus.
Eksperimentinis metodas yra svarbus, kai hidraulinė sistema sudėtinga arba dalys įrengiamos slaptai. Tokiu atveju nustatyti geometriją gali būti neįmanoma. Vienintelė išeitis - atlikti eksperimentą. Kolektoriaus naudojimas ir vamzdžių klojimas po lygintuvu yra pažangus būdas slaptai įpilti karšto vandens į šildymo radiatorius. Pakaitinis supratimas apie ryšius turi būti vertinamas planu. Užpildymas vyksta per aukščiausią tašką: išsiplėtimo bakas ar viršutinis gaiduko vožtuvas. Visi kiti vožtuvai turi būti atidaryti, kad būtų išvengiama oro strigčių. Jei siurblys juda vandenį, leiskite jam 1-2 valandas nešildyti aušinimo skysčio, tada įpilkite dar kartą. Šis metodas tinka ir grindiniam šildymui.
Nepaisant to, kad egzistuoja daugybė programinės įrangos priemonių, skirtų skaičiavimams atlikti, būtina suprasti „rankinį“ skaičiavimo principą. Šie įgūdžiai reikalingi tiems, kurie patys stato ar remontuoja komunikacijas, ir tiems, kurie gauna projektavimo ar statybos įmonių paslaugas. Naudinga informacija padės nustatyti medžiagų sunaudojimą prieš įrengimą, tiksliai apskaičiuoti sąmatą ir susidaryti idėją apie būsimus operacinius mokėjimus.
- Nustatykite vamzdžio ilgio ir vidinio skersmens reikšmes, naudodami duotus parametrus.
- Apskaičiuokite skerspjūvio plotą: S = π * d^2 / 4.
- Naudokite tūrio formulę V = π * l * d^2 / 4.
- Pritaikykite vienetus (dm, cm, mm) į dm3 arba l, priklausomai nuo matmenų.
- Apskaičiuokite papildomų komponentų (radiatorių, jungiamųjų dalių) tūrius ir sudėkite su vamzdžių tūriu.
HDPE, PP ir kitų medžiagų vamzdžių jungimo principai
HDPE vamzdžiai plačiai naudojami dėl didelio stiprumo ir atsparumo chemijai. HDPE sujungimai gali būti terminiai sulydomi, elektrofuziniai arba mechaniniai sujungimai, o flanšinės jungtys naudojamos, kai reikia dažnai išardyti dalis. Karšto lydalo suvirinimas ir elektrofuzinis suvirinimas yra pagrindiniai būdai užtikrinti vientisą jungtį. Flanšinės jungtys susijungia su metaliniais ar kitais netermį sulydomais paviršiais. Taip pat naudinga prisiminti, kad plytų ir blokelių kiekius dažnai galima skaičiuoti tiesiogiai iš padėkų, o įrangos patikros metu naudoti DI atitikties tikrinimą.
Tematinių įrankių naudojimas, pavyzdžiui, nuotraukų įrašai iš pristatymo, leidžia tiksliai patikrinti kiekio atitikimą pirkimo užsakymui, sumažinti klaidas ir optimizuoti projektavimo darbą. DI sistemos naudojamos tęsti greitą apskaitą tiek, kiek įmanoma, su aiškiu kultivu perskaityti faktus ir išsiplėtimo jungtis
Santrauka apie formulų pritaikymą praktikoje
Norint gauti tikslius vamzdžio tūrio skaičiavimus, būtina konvertuoti matmenis į tinkamus vienetus ir naudoti teisingą vidinį skersmenį. Vidinis skersmuo dažnai apskaičiuojamas iš išorinio dydžio ir sienelės storio. Tai ypač aktualu naudojant skirtingas medžiagas (PP, PVC, HDPE, plienas) ir įvairius jungimo būdus, kurie gali įtakoti bendrą tūrio skaičiavimą. Tuo pačiu metu svarbu nepamiršti atsižvelgti į papildomus komponentus: radiatorių sekcijų tūrius, užpildymo aukštį ir ilgį, nepriklausomai nuo to, ar skaičiavimai atliekami rankiniu ar DI metodu.
