Radiatorius su briaunomis yra savotiška šilumos mainų įranga. Vandens šildytuvas naudoja sieninį katilą arba katilą, kad šildytų cirkuliuojantį vandenį, o po to vamzdžiais jungiasi prie briaunoto vamzdžio radiatoriaus, o tada perteikia reikiamą temperatūrą per briaunotą vamzdinį radiatorių, kad susidarytų vidaus temperatūros skirtumas. Ir tada šildymo ciklas, kad patalpų temperatūra galėtų tolygiai pakilti. Vamzdinio radiatoriaus montavimas yra svarbi dalis, todėl kaip jį įdiegti?
Prieš montavimą - įrankiai, planas ir vietos matavimai
1. Prieš montuodami turime atlikti matavimus vietoje, kad nustatume modelį, briaunotų vamzdinių radiatorių skaičių ir konkrečią montavimo vietą.
2. Įvairūs radiatorių montavimo priedai, tokie kaip lentos, replės, atsuktuvai ir kiti paplitę įrankiai.
3. Į išankstinį montavimą įeina šildymo įrangos padėtis, plyšiai, vamzdynai, vamzdžių sujungimas, vandens kolektoriaus ir kolektoriaus montavimas, slėgio bandymas ir kt.
4. Vėlesnis montavimas apima radijatorių montavimą (įskaitant fiksuotą sparno vamzdžio radiatoriaus pakabą, vožtuvo prijungimą su peleko vamzdžio radiatoriumi ir šildymo vamzdžio prijungimą), visos sistemos ir įrenginio slėgio bandymą. Peleko vamzdžio radiatoriaus derinimas ir kt.
Montavimo prioritetai ir aplinkos sąlygos
5. Atkreipkite dėmesį į įrengimo ir statybos procesą, prieš arba po vandens ir elektros energijos statybos, tai turėtų būti atlikta prieš statant kitas apdailos procedūras.
6. Jei šildymas sumontuotas prieš dekoravimą, atšakos vamzdis, jungiantis šildymo magistralinį vamzdį ir briaunotą vamzdinį radiatorių, turi būti palaidotas po grindimis ir sienoje. Neišleiskite vamzdžio lauke, kad nesugadintumėte.
7. Kai pasirenkamas briaunotas vamzdis, pelekų skaičius, kiekvienos peleko plotis, atstumas tarp pelekų, vandens paėmimo būdas ir atstumas tarp sąsajų turėtų būti tikslaus dydžio, kad būtų išvengta poveikio įrengimui.
Iš apačios - apie prijungimą ir įrengimą
Atnaujinant šildymo sistemą, dažnai pasirenkamas radiatorių montavimas su apatiniu tiekimu, kuris leidžia paslėpti instaliaciją ir suteikia estetinę išvaizdą. Tačiau svarbu tinkamai prijungti radiatorių ir pritaikyti jį prie šilumos šaltinio. Žemiau pateikiama gaires.
- Nustatykite radiatoriaus tipą ir įsitikinkite, kad jis pritaikytas apatiniam prijungimui.
- Sumontuokite laikiklius lygiagrečiai viršutinei ir apatinei radiatoriaus įėjimo/ išeinimo briaunoms.
- Papakabinkite radiatorių atsargiai, sureguliuokite jo padėtį pagal grindų lygį.
- Įjunkite jungiamąjį rinkinį su integruotais vožtuvais, kurie montuojami vieną pusę prie šildymo instaliacijos, kita - prie radiatoriaus.
- Prijunkite instaliacijos vamzdžius prie radiatoriaus vožtuvų, patikrinkite jungčių sandarumą.
- Po instaliacijos atlikite oro ištrauką ir įsitikinkite, kad radiatorius šyla tolygiai. Įsitikinkite, kad maitinimo kanalai yra vienoje linijoje su instaliacijos vamzdžiais ir galimai įdiekite papildomas pereigas ar kampinius vožtuvus.
Kai kalbame apie vonios kambarį, tinkamų radiatorių pasirinkimas yra tik viena iš daugelio temų. Taip pat skaitykite: Kaip suprojektuoti vonios kambarį patys - vonios kambario projektavimas internetu.
Apatinio prijungimo privalumai ir dalykai, į kuriuos atkreipti dėmesį
Privalumai: apatiniai radiatoriai užtikrina labai vienodą šilumos pasiskirstymą per visą radiatoriaus paviršių, užtikrina stabilų darbą ir gali būti suderinti su termostatinėmis galvutėmis. Be to, jų montavimas iš apačios dažnai teikia estetinį pranašumą, nes vamzdynai gali būti paslėpti po grindimis ar sienomis.
Dalys, į kurias reikia atkreipti dėmesį: iš apačios prijungimo vietose svarbu atskirti maitinimo vamzdį nuo grįžimo vamzdžio - jų keitimas gali ženkliai sumažinti šildymo efektyvumą. Ilgiems modeliams gali būti reikalingas kryžminis prijungimas, kad būtų užtikrintas vienodas patalpos šildymas, o kai kuriose sistemos gali būti būtina įrengti aplinkkelį su termostatu.
Rinkoje gausu radiatorių, vožtuvų ir priemonių. Pasirinkimas priklauso nuo esamos instaliacijos ir namo poreikių, ypač senesniems pastatams, kur gali būti būtina adaptacija.
Matmenų ir galios apskaičiavimas
Radiatorių galios skaičiavimui naudokite pagrindinį principą: 100 W šilumos iš 1 m². Tačiau į šį skaičiavimą įeina daugybė korekcijų: patalpų plotas S, kryptis, sienų izoliacija, aplinka, langų tipai ir kita. Efektyviam rezultatui rekomenduojama atlikti išankstinį skaičiavimą, o tiksliau - kreiptis į šilumos inžinierius, jei planuojate didelius projektus.
| Parametras | Reikšmė |
|---|---|
| Vidinis slėgis | 1,5-2 atm (ypatingos vietos dažnai 2-4 atm, aukštesniuose bokštuose - iki 7-10 atm) |
| Leistina šildymo temperatūra | Autonominiai - iki 90 °C; centralizuotos sistemos - iki 90-95 °C priklausomai nuo laidų |
| Aušinimo skysčio užteršimas | Autonominiai - aukštas/vidutinis/žemas filtravimas; centralizuotos - žemas, kai reikia retai valyti |
Šie duomenys padeda pasirinkti tinkamus akumuliatorius: ketaus, plieninius vamzdinius, aliuminius, bimetalinius ar kontekstinius variantus. Pasirinkimas priklauso nuo to, ar šildymas - autonominis ar centralizuotas, bei nuo sistemos darbo sąlygų ir vandens kokybės.
Vamzdžių tipai ir prijungimo metodai
Efektyvus jungimo koeficientas „Z“ priklauso nuo šildymo prietaisų prijungimo galimybių. Dažniausiai naudojami ryšio metodai:
- Įstrižas - aušinimo skystis patenka per viršutinį vamzdį vienoje radiatoriaus pusėje, iš apatinio - iš kitos pusės. Z = 1,0. Dažniausiai naudojamas dydžiant radiatorių daugiau nei 12 sekcijų.
- Šonas - vienpusis prijungimas per viršutinę įvadą ir apačią; Z = 1,03. Patogu montuoti, bet šiek tiek prastesnis šilumos perdavimas, ypač kai sistemos veikia lėtai.
- Apatinis - prijungimas iš dviejų pusių apačios; Z = 1,13. Nors efektyvumas mažiausias, šis metodas dažnai taikomas modernizacijoje dėl estetikos ir grindų įrengimo paprastumo.

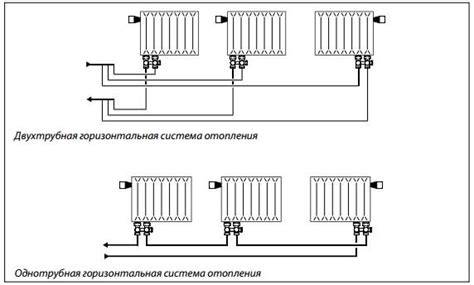

Priklausomai nuo to, ar naudojate vienvamzdę ar dviejų vamzdžių sistemą, jungčių pasirinkimas gali skirtis. Vienvamzdė sistema su aplinkkeliu gali būti efektyvi ir taupanti, o dviejų vamzdžių sistema suteikia vienodą šilumos pasiskirstymą visiems radiatoriams.
Pasirinkimas ir montavimas - praktiniai patarimai
- Radiatorius tvirtinamas laikikliais, kurie turi būti tikslūs ir lygaus paviršiaus; laikykite reikiamą atstumą nuo grindų, sienos ir palangės.
- Patikrinkite, ar šalia radiatoriaus yra prieigos taškai norint atlikti servisą ar papildomus atjungimus.
- Sumontuokite iš apačios prijungimą su integruotais vožtuvais, užtikrindami teisingą tiekimą ir grįžimą į sistemą.
- Po montavimo atlikite slėgio bandymą ir oro išleidimą; patikrinkite, ar radiatorius šyla tolygiai visame paviršiuje.
- Atsižvelgiant į statinio dizainą, pasirenkite paveikslinimą ir rogių sprendimus, kurie užmaskuos vamzdynus ir suteiks estetinį vaizdą.
Į ką dar atkreipti dėmesį
- ne visi kambariai tinka apatiniam prijungim; visada tikrinkite gamintojo rekomendacijas ir radiatoriaus prijungimo tipą. - ilgiems radiatorių modeliams gali prireikti kryžminio prijungimo, kad būtų užtikrintas vienodas šilumos pasiskirstymas; - svarbu atskirti maitinimo vamzdį nuo grįžimo, nes jų neteisingas keitimas gali sumažinti šildymo efektyvumą; - rinkoje gausu radiatorių tipų (ketaus, plieniniai, aliuminiai, bimetaliniai, konvektoriai, registrai) ir įvairių priedų, leidžiančių pritaikyti sistemą prie individualių sąlygų.
Diegimo pabaiga - „kaip pradėti“
Sumontavę radiatorių ir visus jungiamuosius elementus, atlikite slėgio testą, oro išleidimą ir įsitikinkite, kad radiatorius šyla vienodai per visą plotą. Prie apatinių prijungimų įsitikinkite, kad energijos takeliai būtų vienoje linijoje su instaliacijos vamzdžiais, ir atlikite reikalingus pereinamuosius elementus, jei to reikia.
Vienvamzdės šildymo sistemos radiatoriaus aprišimas
Radiatoriaus šildymo sistemos diegimas gali būti įgyvendinamas savaime, tačiau rekomenduojama pasikonsultuoti su šilumos inžinieriumi, ypač planuojant didesnes sistemas arba renovuojant senus pastatus. Išsilavinęs planavimas ir tikslūs įrengimo žingsniai užtikrina, kad šildymo sistema veiktų efektyviai ir estetiškai.
