Kaip apskaičiuoti vamzdžio diametrą: išsamus vadovas, formulės ir praktiniai patarimai

Teisingas vamzdžio diametras - kertinis elementas projektuojant vandentiekio, nuotekų, šildymo ar kitokias sistemas. Nustatyti, kokio dydžio vamzdžių jums reikia jūsų projektui, gali būti painu. Daugelis žmonių mano, kad vamzdžio dydis yra išorinis vamzdžio skersmuo, tačiau "vamzdžio dydis" iš tikrųjų reiškia tai, kas vadinama "vardiniu skersmeniu".

Kas yra faktinis ir vardinis vamzdžio skersmuo (ID, OD, nominalus dydis)

Vamzdžiai ir jų jungtys turi atitikti tam tikrus matavimo standartus. Vamzdžiai matuojami ir pavadinami pagal tikrąjį išorinį vamzdžio skersmenį. Vamzdeliai išmatuojami ir pavadinami remiantis faktiniu vamzdžio išoriniu skersmeniu. PEX arba kryžminiai polietileno vamzdeliai yra dar viena greitai populiarėjanti technologija, matuojama ir įvardijama pagal vidinį skersmenį.

Nominalus skersmuo (vamzdžio dydis) ne visada atitinka faktinį išorinį ar vidinį skersmenį. Pavyzdžiui, pusės colio plastikinės alkūnės išorinis skersmuo yra maždaug 1-1/4 colio. Todėl reikia konvertuoti faktinį skersmenį į nominalųjį skersmenį, naudodami perskaičiavimo diagramas ar lenteles.

Kaip pamatuoti vamzdžio diametrą praktiškai

Vyrams (vyriškiems siūlams)

1. Išmatuokite vamzdžio arba vamzdžio jungiamosios detalės išorinį skersmenį (OD): apvyniokite virvelę/apytikslę siūlą aplink vamzdį.
2. Pažymėkite tašką, kur virvelė susiliečia.
3. Naudokite liniuotę arba matavimo juostą, kad surastumėte ilgį tarp virvelės galo ir padarytos žymos (tai yra apskritimo perimetras).
4. Padalinkite apskritimą iš 3,141592, kad gautumėte faktinį išorinį skersmenį.
5. Norėdami sužinoti nominalų skersmenį (vamzdžio dydį), naudokite konvertavimo diagramą.

Moterims (moteriškiems siūlams)

1. Išmatuokite vamzdžio arba jungiamosios detalės vidinį skersmenį (ID) (naudokite liniuotę arba matavimo juostą).
2. Norėdami sužinoti nominalų skersmenį (vamzdžio dydį), naudokite konvertavimo diagramą.

Lengviausias būdas sužinoti, kokio nominalaus vamzdžio dydžio jums reikia, yra atlikti aukščiau nurodytus veiksmus ir naudoti konvertavimo lentelę arba schemą.

Nominalaus skersmens perskaičiavimo diagrama (pavyzdys)

Nominalaus skersmens perskaičiavimo diagrama padeda susieti išorinį arba vidinį skersmenį coliais su nominaliu skersmeniu. Žemiau pateiktas fragmentas tipiškų reikšmių:

Ši diagrama parodo, kaip faktiniai išmatavimai verčiami į įprastus nominalius dydžius. Visada naudokite gamintojo arba standartų lenteles, jei projektas reikalauja didesnės tikslumo.

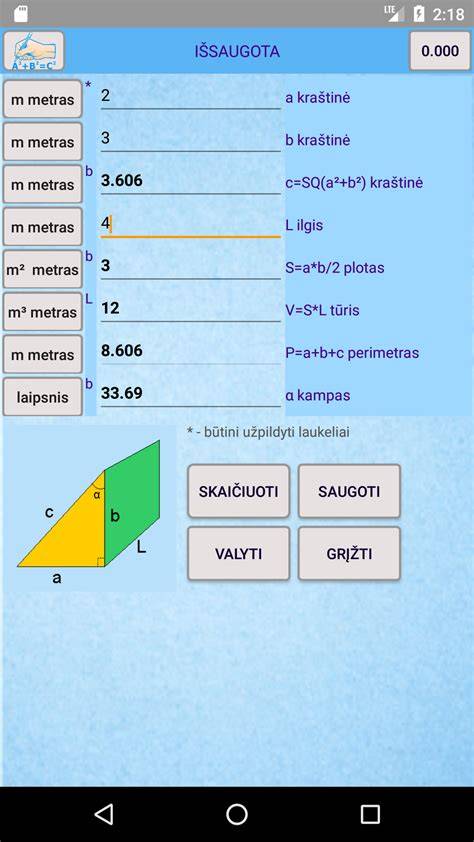

Formulės vamzdžio tūriui, plotoi ir svoriui apskaičiuoti

Vamzdžio duomenų skaičiavimas yra ne kas kita kaip cilindro tūrio, ploto skaičiavimas.

Paaiškinimai: D - diametras - vamzdžio/cilindro išorinis plotis milimetrais. C - vamzdžio/cilindro sienelės plotis milimetrais. "Tūris (l/m)" - tūris litrais per vieno metro ilgio vamzdį. "Plotas (m2/m)" - plotas kv. metrais per vieno metro ilgio vamzdį.

Bazinės formulės (naudojant milimetrus):

• Išorinio skersmens spindulys r = D / 2.
• Vidinis skersmuo ID = D - 2*C (jei C - sienelės storis).
• Tūris vienam metrui V (l/m) = pi * ( (D/2)^2 - (ID/2)^2 ) * (1 000 000 mm³/m) → paversti litrais (1 l = 1 000 cm³ = 1 000 000 mm³). Paprastai skaičiuojant tūrio kiekį vienam metrui naudojama cilindro tūrio formulė atimant vidinio tūrio dalį.
• Vamzdžio ploto (išorinė sritis) vienam metrui (m2/m) = pi * D * 1 m (paversti D iš mm į m: D/1000).
• Vamzdžio svoris vienam metrui = tūris (cm³) * medžiagos tankis (g/cm³) → paversti į kg/m.

Praktinis veiksmas: apskaičiuoti tūriui pirmiausia perskaičiuokite skersmenis į centimetrus arba metrus, kad būtų patogiau paversti galutinį rezultatą litrais ar kvadratiniais metrais.

Medžiagų tankių lentelė - būtina svorio skaičiavimui

Norint teisingai apskaičiuoti vamzdžio svorį, reikia žinoti medžiagos tankį. Žemiau pateikiama lentelė su dažniausiai naudojamų medžiagų tankiais:

Pavyzdys: kaip apskaičiuoti vamzdžio tūriui ir svoriui

Imkite vamzdį su išoriniu skersmeniu D ir sienelės storiu C. Apskaičiavimų eiga:

• Skaičiuokite vidinį skersmenį: ID = D - 2*C.
• Apskaičiuokite išorinį ir vidinį spindulius: R_ext = D/2, R_int = ID/2 (taip pat paverčiant milimetrais į centimetrus).
• Tūris vienam metrui = pi * (R_ext^2 - R_int^2) * 1000 (rezultatas litrais per metrą).
• Jei medžiagos tankis yra pavyzdžiui 7.85 g/cm³ (plienas), tūrio cm³ reikšmę padauginus iš tankio gausite masę gramais, padalykite iš 1000 - kilogramais.

Vamzdžių tipai ir matavimo ypatumai

Vamzdžiai prieš vamzdelius: Vamzdis ir vamzdeliai matuojami ne taip pat. Vamzdžiai matuojami ir pavadinami pagal tikrąjį išorinį vamzdžio skersmenį. Vamzdeliai išmatuojami ir pavadinami remiantis faktiniu vamzdžio išoriniu skersmeniu. PEX arba kryžmiškai susieti polietileno vamzdeliai yra dar viena greitai populiarėjanti technologija, kuri matuojama ir vadinama vidiniu skersmeniu.

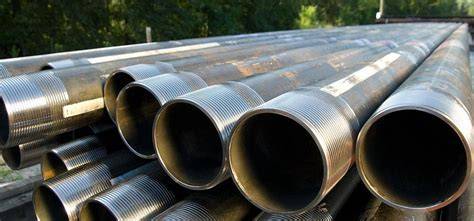

Pasirinkite gijos tipą: vienas iš labiausiai paplitusių siūlų tipų yra Nacionalinis vamzdžio sriegas (NPT). Jie būna vyriški (NPT, MPT arba MNPT) ir moteriški (FPT arba FNPT). Paprastai tai yra kūginiai sriegiai, naudojami vamzdžių sujungimui ir sandarinimui. Kita dažna gija yra Nacionalinis standartinis laisvai montuojamas tiesus mechaninis vamzdžio sriegis (NPSM). BSP sriegio forma reiškia British Standard Pipe.

Plastikiniai vamzdžiai: PVC-U, HDPE, PPR - ką svarbu žinoti

Plastikiniai vamzdžiai yra plačiai naudojami įvairiose sistemose, pradedant vandens tiekimu ir baigiant nuotekų šalinimu. Jų populiarumas auga dėl daugelio privalumų, tokių kaip ilgaamžiškumas, atsparumas korozijai ir lengvas montavimas. Tačiau, siekiant užtikrinti efektyvų ir patikimą sistemos veikimą, itin svarbu teisingai pasirinkti tinkamą vamzdžio diametrą.

PVC-U plastikiniai vamzdžiai

PVC-U (neplastifikuoto polivinilchlorido) plastikiniai vamzdžiai yra skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atspari rūdims ir daugeliui cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema. Jei sistema sumontuota tinkamai, ji gali tarnauti daugiau nei 50 metų.

Profesionalams skirti PVC-U plastikiniai klijuojami vamzdžiai yra tinkami šaltam vandeniui. Maksimali skysto agento temperatūra neturėtų viršyti 60°C, o maksimalus slėgis - ne daugiau kaip 16 atmosferų. Šie vamzdžiai jungiami juos klijuojant. Fasoninės detalės specialių klijų pagalba jungiamos su vamzdžiu arba tarpusavyje.

Klijuojant: paruošimas, klijavimas ir patikrinimas turi būti atliekami griežtai pagal technologiją. Paruošimas: nuvalykite ir nusausinkite vamzdį ir fitingą. Klijavimas: tepkite klijų sluoksnį pagal instrukcijas, įstatykite fitingą ir palaikykite kelias sekundes. Patikrinimas: nejudinkite suklijuotų vamzdžių 5-15 minučių, galutinę padėtį pritvirtinkite po 10-12 valandų, užpildymą vandeniu galima atlikti praėjus 24 valandoms.

Saugumo priemonės: klijai ir valiklis yra labai degūs. Laikykite juos atokiai nuo ugnies, nedirbkite rūkydami, venkite kontakto su oda ir akimis, ir neturėtumėte įkvėpti garų.

HDPE vamzdžiai

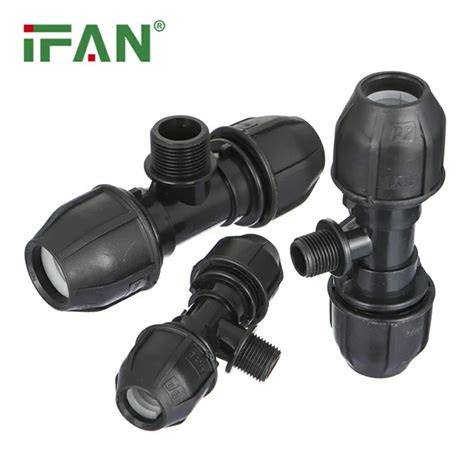

Slėginiai polietileniniai HDPE vamzdiai ir jungiamosios dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms. Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse; didesni tiekiami gabalais. HDPE vamzdžiai sujungiami sandūriniu virinimu arba elektra virinamomis jungtimis.

Slėgio klasė PN ir SDR santykis: SDR = D/e (D - išorinis diametras, e - sienelės storis). Kuo didesnis SDR, tuo plonesnė sienelė ir mažesnė slėgio klasė. PN nustatoma esant 20°C darbinei temperatūrai (pvz., PN10 reiškia galimą 10 barų slėgį).

HDPE vamzdžių eksploatacija priklauso nuo temperatūros: vasaros ir nakties temperatūrų svyravimai gali reikšmingai pakeisti bendrą vamzdžio ilgį (pvz., 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5 m dėl temperatūrinių svyravimų).

Montavimo ir projektavimo patarimai

• Visada konvertuokite faktinį skersmenį į nominalųjį skersmenį prieš užsakant fitingus ar jungtis.
• Atkreipkite dėmesį į tai, ar sistema naudos karštą vandenį - tai lemia jums reikalingą medžiagą (PPR karštam vandeniui, PVC-U tik šaltam ir pan.).
• Rinkdamiesi vamzdžius, pasirinkite tinkamą sriegio tipą (NPT, NPSM, BSP) pagal jungčių reikalavimus.
• Montuojant kanalizacijos vamzdžius, užtikrinkite nuolydį ne mažesnį kaip 1-2 cm vienam metrui; jei neįmanoma, reikalinga slėginė technologija.
• Patikrinkite gamintojo ir vietinius standartus (pvz., LST EN reikalavimus), kad užtikrintumėte atitikimą normoms.

Greitas kontrolinis sąrašas prieš skaičiavimus

1. Išmatuokite išorinį (OD) arba vidinį (ID) skersmenį.
2. Nustatykite sienelės storį C (jei reikia apskaičiuoti vidinį skersmenį).
3. Pasirinkite medžiagą ir pažiūrėkite jos tankį.
4. Apskaičiuokite tūriui, plotui ir svoriui naudodami atitinkamas formules.
5. Konvertuokite faktinį skersmenį į nominalų dydį pagal diagramą arba gamintojo lentelę.

Šis vadovas suteikia aiškias instrukcijas, formules ir praktinius pavyzdžius, kaip išmatuoti bei apskaičiuoti vamzdžio diametrą, tūrius ir svorius įvairioms medžiagoms. Naudodami pateiktas lenteles ir konvertavimo diagramą, galite teisingai pasirinkti vamzdžius ir jungiamąsias detales kiekvienam projektui.
