Vertinant stogo plotą ir kraštinių ilgius su nuolydžiu, projekto dokumentacijoje pateikti matmenys dažnai nurodomi be įskaičiuoto nuolydžio, kitaip tariant, matomas stogas tarsi iš paukščio skrydžio. Dokumentacijoje paprastai nurodoma ir stogo nuolydžio reikšmė bei kryptis. Norint apskaičiuoti faktinį stogo plotą ar tikslius kraštinių matmenis, būtina įtraukti nuolydžio kampą. Tai galima padaryti keliais būdais: matuoti faktinius matmenis jau įrengtos stogo konstrukcijos metu arba naudoti trigonominį skaičiavimą, pasitelkiant kosinuso funkciją.
Kosinuso koeficientai ir jų taikymas
Šiuo metodu naudojami kosinuso koeficientai, kurie atitinka stogo šlaitų nuolydžio kampus. Žinant kraštinę b ir nuolydžio kampą ∝, galima apskaičiuoti kraštinės c ilgį: c = b × kosinuso koeficientas. Pavyzdžiai: 20° nuolydžiui koeficientas 1.064; 30° nuolydžiui koeficientas 1.155; 19° nuolydžiui koeficientas apie 1.058. Didėjant nuolydžiui, didėja ir kraštinės c ilgis. Taip pat šiuo principu galima apskaičiuoti bendro stogo ploto koeficientą, kai turime tik stogo perimetrą ir nuolydžio kampą.
Pavyzdžiui, kai dvišlaičio stogo vieno šlaito karnizo ilgis yra 12 m ir šoninis matmuo 8 m, kai nuolydis ∝ = 19°, skaičiuojame: 12 × 8 = 96 m² (stogo plotas be nuolydžio). 96 × 1.058 = 101.568 m² (faktinis plotas). Apvalinus - 102 m². Taip pat galima naudoti šį metodą planuojant valmią stogo dangą ar papildomą stogo konstrukcijos įrangą.
Praktinis pavyzdys: dvišalis stogas
Jei dviejų šlaitų stogo vieno šlaito karnizo ilgis yra 12 m, o šoninis matmuo - 8 m, kai nuolydis siekia 19°, skaičiuojame taip: 12 × 8 = 96 m² - tai stogo plotas be nuolydžio. 96 × 1.058 = 101.568 m², arba suapvalinus - 102 m².
Papildomas pavyzdys: įvertinimas su nuolydžiu
Jei dvišalio stogo vieno šlaito karnizo ilgis 12 m, šoninis matmuo 8 m, nuolydis 30°, skaičiuojame: 12 × 8 = 96 m² be nuolydžio; 96 × 1.155 = 110.88 m² - faktinis stogo plotas.
Kaip naudoti koeficientus skaičiuojant plotą ir kraštines
Kosinu koeficientai naudojami tiek bendram stogo plotui, tiek atskirų kraštinių ilgiui apskaičiuoti. Svarbu pažymėti, kad stogo nuolydis turi įtakos tam tikroms stogo dango konstrukcijų ar šiltinimo sprendimų pasirinkimams, taip pat reikalingam šilumos izoliacijos storio apskaičiavimui bei oro vėdinimo sprendimams.
Stogo storių ir dangos pasirinkimas: kaip tai susiję su nuolydžiu
Stogo nuolydis lemia šiltinimo sprendimus, medžiagų tankį ir izoliacijos sluoksnių dydžius. Paprastai šlaitiniams stogams rekomenduojama naudoti mineralinę vatą tarp gegnių, o kai kuriais atvejais šiltinimas įgyvendinamas virš gegnių, kad išvengti šilumos tiltelių ir sumažinti konstrukcijos storį.
Populiariausias sprendimas - šiltinimas tarp gegnių, naudojant bent 2 sluoksnius akmens vatos plokščių. Tačiau kartais būtina šilumos izoliaciją įrengti virš gegnių, ypač kai tikslas - sumažinti šilumos tiltelius ir sumažinti stogo storį. FF-PIR plokštės pasižymi mažesniu šilumos laidumo koeficientu (λD ≈ 0,022 W/mK), todėl leidžia pasiekti reikšmingą varžą su plonesniu skersmeniu.
Stogo vėdinimas, garso izoliacija ir hidroizoliacija
Šlaitinio stogo konstrukcijoje būtina įrengti vėdinamą oro tarpą, kuris užtikrina oro srautą virš difuzinės plėvelės ir tuo pačiu leidžia garams pašalinti per stogo plokščių sąnarius. Difuzinės plėvelės naudojimas su Sd iki 0,02 m yra dažnas sprendimas. Taip pat svarbu tinkamai sujungti sluoksnius, užtikrinti sandarumą ir išvengti šilumos tiltelių priejungose su sienomis ir kitais elementais.
Garso izoliacijos efektas dažnai pasiekiamas per „sluoksniuotos konstrukcijos“ principą - kelios termoizoliacijos ir garso sugeriančios plokštės. Tuo pačiu mineralinė vata pasižymi geru garso sugerties koeficientu α ir gebėjimu kvėpuoti, kas ypač svarbu, kai stogo dangos yra plieninė skarda.
Medžiagų pasirinkimas: atskirų gamintojų apžvalga
MINERALINĖ VATA PLOKŠTĖMIS - KNAUF Insulation plokštės su Ecose® Technology, kuri riboja formaldehidų ir kitų kenksmingų priedų naudojimą. UNIFIT - plokštės skirta šlaitiniams stogams ir sienoms, su kas 10 cm punktyrine linija pjaustymui. Šių plokščių dėka stogo šiltinimo procesas tampa tikslus ir efektyvus. Kai kurie gamintojai siūlo plėvelių kraštus su integruota lipnia juosta, svarbu užtikrinti šilumos izoliacijos sluoksnių jungčių sandarumą.

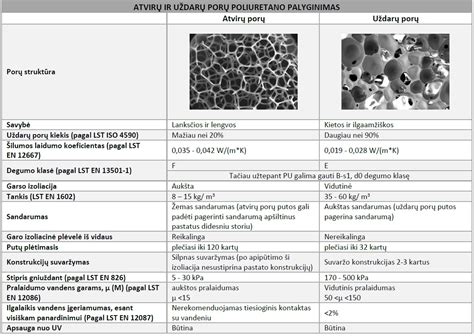

Stogo šiltinimas poliuretano putomis - greitas sprendimas pasiekti sandarumo efektą. Renkantis putas, reikėtų įsitikinti jų deklaracijomis, kokybe ir tuo, ar naudojamos porų struktūros atitinka norimą izoliacijos lygį. Atvirų porų putos labiau leis garams išplaukti, uždarų porų putos labiau nepralaidžios garams, tačiau vis tiek svarbu užtikrinti konstrukcijos vėjo izoliaciją ir difuzijos plėvelių naudojimą.
Praktiniai patarimai įrengimo procese
- Stogo šiltinimo sluoksnis turi būti įrengtas virš gegnių, kad būtų sumažintos šilumos tiltelių rizikos.
- Sandarumą užtikrinkite užtvirtinant plėveles ir siūlių užtaisymus, vengiant raukšlių.
- Perimetro apsauga nuo vėjo bei difuzinė plėvelė turi būti pritvirtinti kokybiškai ir pasiekiami tie patys įsijungimai užtikrinti visiems junginiams.
- Stogo nuolydžio kampas turi būti nustatytas architekto, o konstrukcijos projektavimas - konstruktoriaus darbas, kad būtų užtikrintas reikiamas apkrovos laikymas ir tinkamas šilumos izoliacijos storis.
Neužmirškite plokščiojo stogo aspekto

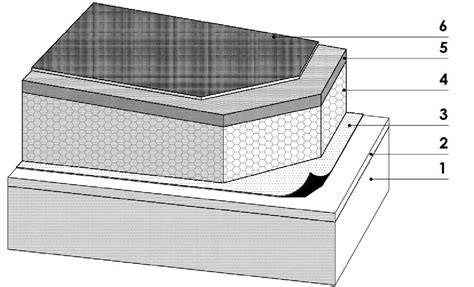

Plokščias namo stogas vis dar apipintas gandais apie nepatikimumą, bet modernūs sprendimai, įskaitant kelis šilumos ir hidroizoliacinius sluoksnius, gali užtikrinti atsparumą ir ilgaamžiškumą. Svarbu pasirinkti tinkamą šiltinimo medžiagą ir atitinkamą dangą, užtikrinant atsparumą klimato sąlygoms bei žmonių saugumą.В

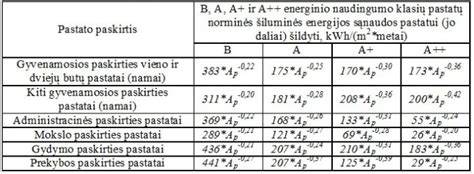

Energinio naudingumo klasės po renovacijos gairės
Pagal Lietuvos reglamentus energinį naudingumą po renovacijos galima siekti A ar aukštesnės klasės. Šilumos perdavimo koeficientas (U) stogo atitvarai turi būti nuo 0,14 iki 0,10 W/(m2·K). Tai reiškia apie 340-400 mm storio akmens vatos, kai ji dedama tarp gegnių. Jei stogo šiltinimas vykdomas virš gegnių, galima pasiekti geresnį rezultatą su trumpesniu vatos sluoksniu, atsižvelgiant į gegnių aukštį.
Be to, stogo sąmata ir projekto sudėtingumas lemia kainų skirtumus. Daugiau aplinkybių - įskaitant stogo dangos variantus, įrengimo vietą, papildomus elementus (stoglangiai, kaminai) - gali didinti galutinę kainą. Eksperto akis labai svarbi tiksliems skaičiavimams ir sąmatoms.
Išvados apie mineralinę vata stogo šiltinimą
mineralinė vata - puiki šilumos ir garso izoliacija, pralaidi garams ir atspari ugniai. Ji gali būti plokštėmis arba ritininiu pavidalu, puikiai prisitaikanti prie skirtingų stogo konstrukcijų. Svarbu užtikrinti vientisumą tarp gegnių, teisingai sujungti siūles su difuzine plėvele ir išlaikyti tinkamą ventiliaciją. Vienas svarbiausių dalykų - tinkamas garų izoliacijos įrengimas ir vėdinamo oro tarpo išlaikymas, kad būtų išvengta kondensacijos ir drėgmės patekimo į medinę konstrukciją. Efektyvus šiltinimas gali žymiai sumažinti šilumos nuostolius ir padidinti pastato energinį efektyvumą.
