Kabelių vedžiojimas ant juodgrindžių: praktiniai sprendimai ir patirtis

Balandžio 17d. susitikome su elektrikais ir pradejome elektros instaliacijos darbus.

Su elektriku Vaciu buvome susitike ir apsitarę jau prieš pusantro mėnesio, kai darbai dėl šalčių buvo sustoję.

Šį elektriką man rekomendavo statybininkai, bei pažystama, kurios name elektros instaliaciją darė būtent Vacys, - tokios rekomendacijos gana patikimas garantas, kad žmogus išmano savo darbą ir yra puikus savo srities specialistas.

Savo ruožtu dabar, kai darbai jau baigti, taipogi prisidedu prie gerų atsiliepimų apie šį meistrą.

Paruošiamieji darbai ir planavimas

Turėjau pasiruošęs preliminarią schemą su numatomais taškais patalpose.

Aptarėme ją, gavau pastabų bei patarimų, kas man labai patiko.

Padarėme korekcijų, numatėme skydinių vietas.

Suleidžiamos rozetės, paruošti saugiklių skydeliai.

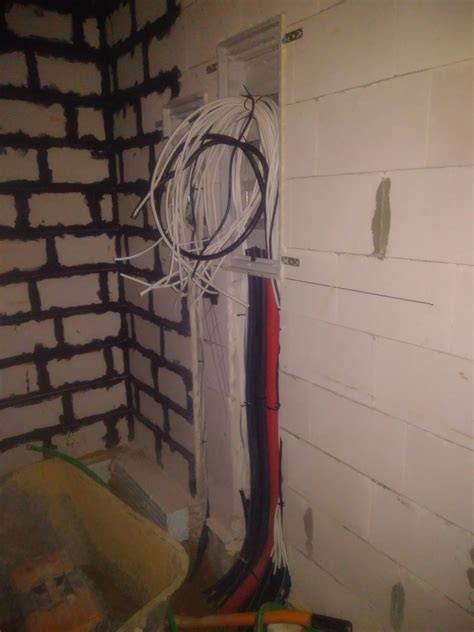

Kabelių vedžiojimas ant juodgrindžių ir juodgrindžių išbetonavimas

Instaliacija apsaugos sistemai buvo vedžiojama sienų viršutine dalimi bei perdangos sijomis.

Todėl į elektros instaliacijos darbų tarpą buvo įterptas juodgrindžių išbetonavimas.

Kaiptik tuo metu buvo atsilaisvinę grindų betonuotojai.

Tai tiek.

Šiam momentui, gegužės 8d., elktros, interneto ir tv bei apsaugos sistemos instaliacija baigta.

Be jų dar išvedžioti ir įvairūs kabeliai skirti šilumos siurblio bei rekuperatoriaus davikliams bei valdikliams.

Ištinkavus sienas, prasidės antras instaliacijos etapas, - viskas bus sujunginėjama ir komutuojama.

Apsaugos reikalavimai ir atvira instaliacija

Standartiniu atveju visa atvira vidaus patalpų elektros instaliacija iki 2,5 metrų aukščio turi apsaugota nuo mechaninio poveikio.

Tai yra visi elektros kabeliai turi būti klojami instaliaciniuose kanaluose arba instaliaciniuose (PVC, aliuminiuose, variniuose, plieniniuose ar kt.) vamzdžiuose.

Taip pat pagal patalpų paskirtį turi būti naudojamos paviršinio montavimo paskirstymo dėžutės, jungikliai ir kištukiniai lizdai su atitinkama apsaugos nuo dulkių ir vandens klase (pvz., IP20, IP44 ir t.t.).

Fontini gamintojas siūlo pinto laido elektros instaliaciją atviru būdu tvirtinant ant keramikinių izoliatorių.

Fontini gamintoją Lietuvoje atstovauja ElektroBalt, tad dėl papildomos informacijos galima ten kreiptis.

Galimi sprendimai senos statybos namuose

Būna, kad esamą elektros instaliaciją galima pakeisti nauja senosios vietoje praveriant jau esamais gelžbetonio kanalais (tai yra pririšus prie senų laidų įverti naujus kabelius).

Jeigu kanalai nebūna užkrėsti betonu ir nereikia kištukinius lizdus ar jungiklius perkelti į kitą vietą, tuomet toks keitimas gali būti sąlyginai nesudėtingas.

Pasirenkant paslėptą elektros instaliacijos klojimo būdą montuojant naujoje vietoje visais atvejais pageidaujamose vietose teks daryti vagas kabeliams ir pjauti skyles instaliacinėms dėžutėms sumontuoti.

Praktiniai pasirinkimai: kur ir kaip vesti laidus

Elektros laidus galite vedžioti tvirtinant prie sienos, vamzdžiuose, loveliuose, keičiant kištukinius lizdus ir jungiklius į virštinkinio montavimo.

Estetiškai neatrodys gerai, bet nebus baimės miegant.

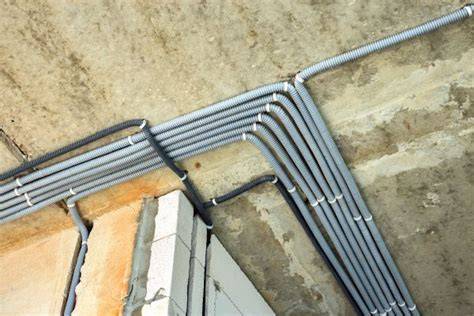

Kabelių klojimas apsauginiame vamzdyje yra saugus ir patikimas būdas pravesti elektros instaliaciją tiek po grindimis, tiek per lubas.

Sienų štrobavimas - tai procesas, kurio metu sienose padaromi grioveliai elektros laidams, silpnoms srovėms skirtiems kabeliams (internetas, televizija) ir kitoms instaliacijoms paslėpti.

Kanalų frezavimas yra modernus ir patogus būdas paslėpti laidus sienose, grindyse ar lubose.

Kabelių tipai, skerspjūviai ir apkrovos

Pasirinkau tokiu principu: į kiekvieną kambarį numačiau po vieną kabelį 3x2,5mm, iš to pačio kabelio maitinsis ir rozetės ir apšvietimas.

Virtuvėje bus dvi rozečių grupės - į kiekvieną iš jų numačiau atskirus kabelius, atskirus kabelius numačiau indaplovei, skalbimo mašinai, boileriui, katilui su cirkuliaciniais siurbliais, signalizacijai.

Kabelius magistralėms ir tarp rozečių pasirinkau BVV-P, 3x2,5 (plokščias laidas), apšvietimui nedegus kabelis HDGS 3x1,5 (nes vedžiojama ant medinės perdangos), trifaziui 5x2,5 apvalus laidas.

Visas magistrales vedžiojau grunte, kabelius įverdamas į techninius d 20 vamzdžius.

Vienfažiam tinkle paslėptas varis 2,5mm2 laiko 4,6-5,9kw. 1,5mm2 - 3,3-4,1kw.

Tipinis 1,5 vedimas apšvietimui yra gerokai per storas.

2,5 mm nera plonas laidas.

T.y. storas.

Tai netaupyciau ant laidu.

Taisykles ir skaitom kokios max sroves leidziamos laidams.

Praktiniai patarimai dėl skerspjūvių

• Jeigu planuojate ateityje prijungti šildytuvus ar stipresnius elektros įrenginius, geriau pasirinkti storesnį laidą (pvz., 2,5 mm2 ar daugiau), nes „po kelių metų sugalvosi ten pajungt“.
• Ne taupyti ant laidų: drąsus pareiškimas dėl laidų skerspjūvio dažnai pasiteisina.
• Šalti laidai nepraleidžia srovės... apie nulį... - tai pastebėjimai, bet svarbiausia remtis taisyklėmis ir matavimais.

Montavimo patirtis ir techninės smulkmenos

Kabelius į vamzdį vėriau juos stumdamas.

Žinoma kabelis su kiekvienu metru vis sunkiau lįsdavo, o galiausiai ir užstrigdavo.

Tada reikėdavo techninį vamzdį pjauti, susirasti kabelį ir verti toliau, darant sujungimą techniniame vamzdyje.

Dėžučių skylėms frezuoti, pirkau karūną iš Senukų.

Su 30% nuolaida mokėjau apie 20 tuometinių litų.

Karūna kaip už tokią kainą savo atitarnavo.

Dažnai užduodami klausimai ir praktinės situacijos

Ar yra įmanomas saugus elektros laidų išvedžiojimas virš tinko?

Ar turi eiti vienas kabelis iki saugikliu dezes, o kitas kabelis iki jungiklio vietos?

Ar nuo saugikliu dezes eina vienas kabelis i svietuva, o kitas i jungtuka?

Ar kabelis nuo saugikliu dezes iki jungtuko ir nuo jungtuko iki sviestuvo?

Apie rozetes jau pasakė. jungiklių į šviestuvo vietą.

Apie rozetes jau pasakė. jungiklių į šviestuvo vietą. "romantiškas").

Paslaugos ir rekomendacijos

Patyrę elektrikai, Vilniuje ir Vilniaus rajone, siūlo aukštos profesionalias elektros laidų išvedžiojimo, pravedimo paslaugas.

Kviečiame pasižvalgyti po mūsų darbų galeriją.

Radote tai ko ieškojote? Tik geri atsiliepimai, geras elektrikas, išmano savo darbą,viską atlieka kruopščiai ir tvarkingai.

Darbai atlikti puikiai.

Susisiekus dėl elektros darbų, Igoris atvyko jau kitą dieną, taip pat labai operatyviai bendravo iki atvykimo.

Rimtas elektrikas, darbai atlikti laiku. Dirbo greitai ir nepaliko šiukšlių.

Asmeninė praktika

2015 metai prasidėjo elektros išvedžiojimu.

Iš pradžių pasipaišiau 'projektėlį' su planuojamomis rozetėmis, jungikliais, apšvietimo taškais, kabelių klojimo trajektorijomis ir pan.

Atlikti šį namų darbą tikrai svarbu, nes galima kažko nenumatyti o vėliau tai padaryti daug sudėtingiau.

Mano namų darbai.

Projektavau tokiu principu: į kiekvieną kambarį numačiau po vieną kabelį 3x2,5mm, iš to pačio kabelio maitinsis ir rozetės ir apšvietimas.

Nuotraukų įdomių daug nėra, tik el.
