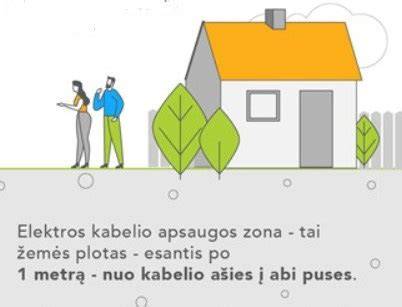

Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos. Be to, urbanizuotoje teritorijoje požeminiai kabeliai netrukdo kelių tiesimui, statybai, vizualiai nematomi ir negadina kraštovaizdžio. Dideliuose objektuose ir dideliais atstumais požeminiai kabeliai klojami mechanizuotai, traukimo, stūmimo arba įarimo/plūgo būdu. Numatoma požeminio kabelio tiesimo linija pažymima žemės paviršiuje ir pagal ją kasama tranšėja.
Kabelio gylis po žeme priklauso nuo kabelio įtampos, jo tiesimo vietos. Pavyzdžiui, 6-10 kV įtampos kabelio įvadui į pastatą iki 5 m ilgio atstumu tranšėjos gylis privalo būti ne mažesnis 0,5 m. Po gatve ar keliu iki 35 kV įtampos kabeliai turi būti tiesiami ne mažesniame gylyje, nei reglamentuoja kelių techniniai reglamentai (dažniausiai 1,5 m). Iškasus numatyto gylio tranšėją, jos dugne supilamas smėlio sluoksnis, kuris apsaugo kabelį nuo įmirkimo, jei gruntas drėgnas.
- 110-400 kV įtampos kabeliams turi būti ne mažesnis kaip 1,5 m. Paklotas kabelis užpilamas maždaug 10 cm storio smėlio sluoksniu. Jeigu į tą pačią tranšėją reikia pakloti kelias kabelių linijas, siekiant sumažinti įkaitimo poveikį, tarp jų paliekamas apie 30 cm tarpas. Atstumas tarp kabelių užtikrina, kad gedimas viename kabelyje nepažeistų gretimo kabelio.
- Žemės darbai atliekami vadovaujantis statybos techniniu reglamentu STR 1.07.02:2005 „Žemės darbai“. Jeigu darbai vykdomi už sklypo ribų, leidimus žemės darbams vykdyti išduoda miesto, rajono savivaldybės.
- Pagal instaliacijos vietą visi kabeliai skirstomi į oro linijų, požeminius, povandeninius, potinkinius; dalis kabelių yra universalūs, pritaikyti naudojimui lauke, viduje, po žeme.
Požeminiams kabeliams naudojami žemos įtampos kabeliai (0,6-1 kV), vidutinės (iki 42 kV) ir aukštos įtampos kabeliai (nuo 52 kV). Vienfazis lauko kabelis paprastai turi 2-3 gyslas, trifazis - 4-5. Kabelio gyslų medžiagos pasirinkimas praktiškai nedidelis - aliuminis arba varis. Nors aliuminio laidininkai yra pigesni, variniai laidininkai ilgaamžiškesni, elastingesni ir reikalauja mažesnio skerspjūvio tam pačiai apkrovai; pasirinkimas priklauso nuo kabelio ilgio ir kainos.
Kabelio izoliacijos ir apsaugos ypatybės
Kabelio izoliacija - medžiaga, kuri dengiami laidininkai arba gyslos, o išorinis apvalkalas - danga, sauganti kabelį nuo drėgmės ir mechaninių pažeidimų. Išorinės dengos gali būti guminės, PVC, PE, HF arba kitų plastiko rūšių. XLPE izoliacijos kabeliai leidžia didesnį laidininkų įšilimo temperatūrų toleravimą ir geresnes mechanines savybes, palyginti su PVC kabeliais. Eksploatacijos metu svarbu, kad darbo temperatūra neviršytų apibrėžtų ribų (XLPE iki +90 °C, PVC iki +65°С-+70°С).
Kabelių žymėjimas: vienfaziai kabeliai dažniausiai turi fazinį laidininką su šiais spalviniais žymėjimais: faziniai laidininkai - ruda, raudona arba juoda; nulinis laidininkas - mėlyna. Trifaziai kabeliai žymimi taip: L1 - ruda, L2 - juoda, L3 - pilka, nulinis - mėlyna, įžeminimas - geltonai žalia arba žaliai geltona.
Vamzdynų ir apsaugos sprendimai
Dažnai užduodamas klausimas, ar požeminiam kabeliui reikalingas apsauginis vamzdis. Jis būtinas kabelių apsaugai nuo mechaninių pažeidimų, suspaudimo ir aplinkos poveikio. Gofruoti vamzdžiai arba lygūs vamzdžiai parenkami pagal LST EN 61386-24 standartą, jie gali būti įvairių spalvų ir skersmenų. Lauko vamzdžiai turi būti atsparūs mechaniniam poveikiui, o jų izoliacijos savybės turi būti tinkamos aplinkai.
Specialius reikalavimus kelia statybos reglamentas STR 1.07.02:2005; svarbu atsižvelgti į įrengimo vietą, mechaninį atsparumą, atsparumą drėgmei ir šaltai. Jungiamojoje vietoje gofros arba lygūs vamzdžiai turi būti tvirtinami tinkamai, o jų atsparumo smūgiams klasė turi būti ne žemesnė kaip N (ne L). Po važiuojamąja dalimi naudojamas 750 N/5 cm vamzdis.
Įrangos ir standartų laikymasis
Laidų ir kabelių montavimas turi atitikti Lietuvos standartus ir teisės aktus. STR 1.07.02:2005 „Žemės darbai“ nurodo tranšėjos gylį, ploto dydį, apsaugos juostas ir kitus saugos reikalavimus. Instaliacijai naudojamų laidų ir kabelių skerspjūvių plotai turi būti ne mažesni, kaip nurodyta STR reglamentuose. Kabelių įrengimo vietose būtina užtikrinti, kad metalo konstrukcijos, loviai ir rankovės atitiktų aplinkos sąlygas, o be to yra reikalavimai dėl sandarinimo, drėgmės atsparumo ir priešgaisrinių užtvarų.
Taip pat svarbu, kad peri jų diegdami kabelius laikytųsi LST HD 384.5.52 S1+A1+AC:2002 reikalavimų dėl pastatų elektros įrangos ir jos montavimo. Vietose, kur gresia mechaniniai pažeidimai, kabeliai turi būti klojami vamzdžiuose arba lovyse, o perėjose per sienas ir pertvaras reikia užtikrinti galimybes jas lengvai pakeisti, užsandarinant priešgaisrinėmis priemonėmis.
Praktiniai patarimai ir rekomendacijos
- Prieš kasant tranšėją būtina žinoti, kur yra jau įrėžtos požeminės kabelių linijos ir gauti leidimus, jei trasa eina viešose ar kitų savininkų valdose.
- Kabelio pasirinkimas turi būti pagrįstas apkrova, trasos ilgiu, galimais įtampos nuostoliais, aplinka bei standartais (Euroklasė, CPR), todėl rekomenduojama naudoti patikimus gamintojų įrankius ir programėles, pvz., CableApp ar panašias priemones, kurios apskaičiuoja ekonominį naudingumą, energijos nuostolius ir CO2 emisiją.
- Jei trasa eina po kelio ar įvažiavimu - būtinas didesnis gylis (dažnai 1,0-1,5 m arba daugiau pagal reglamentus) ir papildomos apsaugos priemonės, įskaitant apsauginį vamzdį ir signalinę juostą tranšėjos dugne.
- Lenkimo spindulys turi būti ne mažesnis kaip 15 kabelio diametrų, o jei kabelis klojamas po stomu, būtina laikytis klojimo tehnologijų ir vengti aštrių kampų.
- Šalčio sąlygomis kabelio atsparumas yra svarbus: laikyti kabelio transportavimą ir laikymą patalpose, kurios užtikrina reikiamą temperatūrą, ypač žiemą.
Dideles ir mažos įtampos projektų praktika Lietuvoje
Remiantis Lietuvos praktikų patirtimi, žinojimas apie kabelių klojimo taisykles yra būtinas daugelyje situacijų: privataus sklypo įvadinio kabelio tiesimo, namo papildomo elektros įvedimo, žemės darbų ir tranšėjų kasimo, taip pat kai planuojama įrengti EV krovimo stoteles ar kitus didesnių galios įrenginius. Kiekvienas projektas reikalauja projekto suderinimo, leidimų išdavimo, dokumentacijos pateikimo ir laikymosi STR bei kitų teisės aktų.
Gana dažnai naudojamos skirtingos kabelių rūšys: YKY-J laidai - atsparūs aplinkos sąlygoms, kuriuos galima tiesti tiesiog į žemę be papildomo vamzdžio, o ilgesnėms trasoms ir didesnėms galioms - NYY-J ar NYY-O kabeliai su XLPE izoliacija, kurie suteikia ilgaamžiškumą ir lengviau įveikia ilgesnes trasas. Patariama rinktis kabelius su aiškiai nurodytais standartais ir atitiktimi ES direktyvoms, nes pigesni, tačiau neaiškaus standarto kabeliai gali būti nepatikimi ekstremaliomis sąlygomis.
Dažnai užsakovo klausimai apie reikalingą apsauginį vamzdelį (gofrą) gali būti tenkinami tik tada, kai laikomasi visų STR nuostatų ir elementarių saugumo procedūrų. Apsauginio vamzdo naudojimas, papildomų juostų įrengimas ir tranšėjos moralas turi būti suplanuotas projektų dokumentuose. Žemės darbai reikalauja profesionalios priežiūros ir patikrintos tvarkos, nes netikslus planas gali sukelti papildomas išlaidas ir pavojų tiek rangovui, tiek naudotojams.
Išvada
Kaip ir visose techninėse srityse, kabelių klojimo projektus Lietuvoje lemia kompleksas reikalavimų: gylis priklauso nuo įtampos ir kelio konteksto, izoliacija turi būti tinkama, o apsaugos priemonės - atitinkančios aplinkos sąlygas. Reikalingas projektas, leidimai, atitiktis techniniams reglamentams ir standartams - tai pagrindiniai elementai, užtikrinantys saugų ir patikimą elektros tiekimą. Kiekvienas projektas turi būti atliekamas kvalifikuoto specialisto, o dokumentacija - pilna ir švari.
