Laidai slypi sienose, kontaktai - už skydelio dangčio. Elektros instaliacija yra viena iš tų namų sistemų, kurias matome tik tada, kai kažkas sugenda. Ir dažnai tai „kažkas" jau reiškia pavojų - pažeista izoliacija, kaitinantis kontaktas, neveikiantis įžeminimas. Kabelių izoliacija saugo jus nuo srovės nuotėkio, trumpojo jungimo ir gaisro. Tai svarbiausias iš visų elektros bandymų.
Kas atlieka matavimus ir kokie reikalavimai
MB Laustata turi atestuotus specialistus ir profesionalią matavimo įrangą, užtikrinančią tikslių ir patikimų rezultatų gavimą. Elektrinių parametrų (varžų) matavimus gali atlikti asmuo (fizinis arba juridinis) turintis Valstybinės energetikos inspekcijos išduotą galiojantį atestatą tokiems darbams atlikti. Matavimus gali atlikti tik atestuotos įmonės atitinkamą kvalifikaciją šiam darbui atlikti turintys darbuotojai. Varžų matavimams turite samdyti atestuotą įmonę ar elektriką.
Elektriniai kabelio izoliacijos ir apsauginio įžeminimo kontaktų matavimai yra atliekami su sertifikuotu, metrologinę patikrą praėjusiu matavimo prietaisu ir matavimų rezultatai yra surašomi į matavimų protokolus. Kabelių izoliacijos varža matuojama 2000-2500 V megommetru. Megohmetras (megommetras) matuoja izoliacijos varžą taikydamas padidintą nuolatinę įtampą (250-1000 V) - tai leidžia aptikti defektus, kurių paprastas multimetras per žemoje įtampoje neparodys.
Ką apima elektrinių parametrų (varžų) matavimai
- kabelių izoliacijos varžų matavimus;
- įžeminimo įrenginių (įžemintuvų) įžeminimo varžų matavimus;
- įžeminimo įrenginių kontaktinių jungčių pereinamųjų varžų matavimus;
- trumpojo jungimo srovių matavimus;
- skirtuminės srovės apsaugų (srovės nuotėkio relės) tikrinimus.
Prieš bandymą pašalinkite išbandyto maitinimo laido varžą ir visus išorinius laidus bei įžeminkite jį, kad būtų galima iškrauti. Jeigu naudojate kelių gyslų maitinimo kabelius, atskirai patikrinkite kiekvienos šerdies laido fazės izoliacijos varžą. Šiuo metu prijunkite išbandyto šerdies laido išeinančią liniją prie meggerio laidų gnybto (L), o kitus šerdies laidus sutrumpinkite su įžeminimu (švinio paketu), prieš prijungdami juos prie įrenginio įžeminimo gnybto (E).
Matuojant keliagyslius kabelius
3-gyslis kabelis - 3 matavimai, 4-gyslis - 6; 5 gyslų - 10; kontroliniai kabeliai kur po daugiau porų matuojama gretimos ir šalia esančios gyslos nes tarkim 40 gyslų kabelis būtų matuojamas amžinybę nes kiekvieną gyslą su kiekvieną gyslą pramatuoti būtų ~800 matavimų. O kadangi senų kontrolinių nelabai tenka matuoti tik naujus, jie būna geri tai pramatuoji greitai tik gretimas gyslas.
Matuojama atjungus kabelus. Matuojant tarp visų laidininkų, kartais ir PE (įžeminimo) atžvilgiu.
Pereinamųjų kontaktų ir įžeminimo matavimai
Pereinamas kontaktines įžeminimo varžas matuojamos tarp bet kokių įžeminimo laidininkų: Pradedant nuo elektrodas -> įžeminimo juosta; įžeminimo juosta -> įžeminimo kontūras; įžeminimo kontūras -> PE laidininkas -> įrenginio korpusas (ar įžeminimo gnygtas) arba kitos metalo konstrukcijos, gali būti kolonos, metaliniai kabelių koveliai ar net apšildytų vamzdžių apskardinimo įžeminimas (nuo statinio krūvio) ir tt. kiekviena jungtis turi būti pamatuota. Tai yra grandinei: įžeminimo kontūras -> PE laidininkas -> įrenginio korpusas yra atliekami du matavimai.

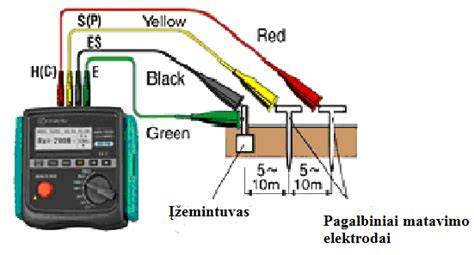

Įžeminimo/ žaibosaugos varža. Matuojame vėlgi Unitest'u kalami 2 papildomi elektrodai po 20 metrų nutolę nuo įžeminimo kontūro pajungimo vietos. Matuojamas kontūras turi būti atjungtas nuo visų įrenginių ir kitų kontūrų. Gautas rezultatas dar dauginamas ir koeficiento kuris parenkamas nuo grunto ir aplinkos veiksnių.
Normos, kada ir kaip dažnai tikrinti
Ne mažiau 0,5 MΩ (megaomų) buitinėje instaliacijoje pagal LST HD 60364-6. Pagal kabelio gyslų skerspjūvio plotą vertinama ar kabelis bus tinkamas numatomai naudoti elektrinei galiai. Paslauga atliekama vadovaujantis 2016-10-26 Lietuvos Respublikos energetikos ministro įsakymu Nr. 1-281 „Dėl elektros įrenginių bandymų normų ir apimties aprašo patvirtinimo“, bei elektros įrenginių įrengimo bendrųjų taisyklių, patvirtintų Lietuvos Respublikos energetikos ministro 2012 m. vasario 3 d. įsakymu Nr.
Naujos instaliacijos priėmimas. Po rekonstrukcijos. Nekilnojamojo turto sandoriai. Draudimo atvejai. Periodiškai. Kas 6 mėn. Gamybinės įmonės privalo periodiškai tikrinti nešiojamų elektros įrankių izoliaciją - megaohmetru matuojama varža tarp laidininkų ir korpuso. Privalomų periodinių matavimų privačiam namui nėra (nebent keičiate instaliaciją ar parduodate).
Praktiniai patarimai matavimo metu
Matavimų metu bus trumpam išjungta elektra atskirose linijose. Rekomenduojame išsaugoti svarbius duomenis kompiuteriuose ir pranešti apie jautrius prietaisus. Iš dalies - izoliacijos varžos matavimui reikia atjungti grandinę. Kiti matavimai (kilpų varža, termovizija) atliekami su įjungtu tinklu.
Jeigu matuosite kabelio izoliacijos varžą, po to užtrumpindami iškraukite kabelį, nes jis gaunasi kaip kondensatorius, ir galite gauti per nagus. Prieš bandymą pašalinkite išbandyto maitinimo laido varžą ir visus išorinius laidus bei įžeminkite jį, kad būtų galima iškrauti.
Kaip vyksta užsakymo ir matavimo procesas MB Laustata
- Susisiekiate su mumis telefonu ar el.
- MB Laustata - patikimas varžų matavimų ir elektrofizikinių matavimų partneris Kaune ir Kauno rajone.
- Mūsų atliekami matavimai atitinka visus Lietuvos teisės aktų reikalavimus.
- Nesvarbu, ar jums reikia rangovo akto naujam objektui, ar periodinių matavimų esamai sistemai - mūsų specialistai pasirengę padėti greitai ir profesionaliai.
- Naudojame profesionalią kalibruotą įrangą: megaommetrus izoliacijos varžai matuoti, įžeminimo matavimo prietaisus, multimetrus ir kitus specializuotus matus.
- Standartinio buto matavimai užtrunka 1-2 valandas. Didesnių objektų matavimai gali užtrukti pusę dienos ar ilgiau.
- Standartinio 2-3 kambarių buto matavimai su rangovo aktu kainuoja nuo 80-150 EUR. Didelių objektų kaina skaičiuojama individualiai.
- Rangovo aktas (Elektros įrenginių techninės būklės patikrinimo aktas) yra oficialus dokumentas, patvirtinantis, kad elektros instaliacija atitinka saugumo reikalavimus ir tinkama eksploatuoti.
Klausimai apie kabelio skersmens matavimą ir galią
Ne. Tai skirtingi metodai, kurie vienas kitą papildo. Kabelio skersmens matavimas nėra izoliacijos varžų matavimas. Kabelio skerspjūvio plotas, kuris turi būti pakankamo dydžio konkrečiam atvejui, taip pat yra nurodomas matavimų dokumentuose. Niekas kabelio nematuoja - jo storis paprastai yra užrašytas ant kabelio arba elektrikas tiesiog pažiūrėjęs pasakys kokio storio yra pas jus kabelis ir ar tinkamas galios padidinimui.
Jeigu netinkamas - turėsite pasikloti naują kabelį jei norite pasididinti galią. Bet kokiu atveju turite pas save kviestis atestuotą elektriką ir jis visą informaciją jums suteiks. Varžų matavimams turite samdyti atestuotą įmonę ar elektriką.
Dėl galios padidinimo reikėtų kreiptis į artimiausią AB ESO klientų aptarnavimo centrą arba pateikti prašymą prisijungus www.manogile.lt. Jeigu yra parengta prijungimo paslaugos sutartis, tai joje turi būti nurodyta prijungimo paslaugos kaina (už elektros skirstomųjų tinklų operatoriaus AB ESO nuosavybės riboje esančių elektros įrenginių montavimą ir/ar pertvarkymą) ir kaip ji buvo apskaičiuota.
Klausimas: Norėčiau pasiaiškinti ar įvadinio kabelio skersmens matavimas, skaitosi varžų matavimas? Jei ne, tai kas turėtų tai padaryti? Gal galite parašykite kiek dabar kainuoja el. galios padidinimas 7 kW ir trifazio įvado įvedimas? Turime vienfazį įvadą su 3 kW. Parašiau paraišką, bet nieko konkretaus neparašė tik tipinę sutartį pakišo, net netikrinę paraiškos patvirtino. - Atsakymas: kabelio skerspjūvio vertinimą atlieka atestuotas specialistas/elektrikas ir dažnai ši informacija nurodyta ant paties kabelio; dėl prisijungimo ir kainų kreipkitės į AB ESO arba per manogile.lt, o konkrečias darbų kainas (pvz., trifazio įvadas) skaičiuoja rangovai ir AB ESO pagal objektą.
Dažniausi blogo rezultato priežastys ir jų reikšmė
Ką rodo blogas rezultatas. Atlaisvėjęs ar surūdijęs kontaktas - „tylus žudikas". Jis kaitina aplinkinius elementus, lydina izoliaciją, ir galų gale sukelia gaisrą. Jei įžeminimas neveikia, automatai ir RCD relės negali jūsų apsaugoti. Korozija, pažeisti elektrodai, išdžiūvęs gruntas, prastas kontaktas tarp elementų.
Termovizija ir papildomi patikrinimai
Termovizija leidžia pamatyti tai, kas nematoma akiai - perkaitę kontaktus, perkrautas grandines, silpnas vietas. Didžiausias termovizijos privalumas - atliekama neišjungiant elektros, todėl nesutrikdo veiklos. Ne. Tai skirtingi metodai, kurie vienas kitą papildo. Termovizija parodo, kur kaista, o varžų matavimai - kodėl kaista.
Dokumentai ir pateikimas institucijoms
Matavimų metu gauti rezultatai yra surašomi į matavimų protokolus. Kartu su matavimų protokolais yra pridedami ir kiti reikalingi dokumentai, kurie yra pateikiami Valstybinei energetikos inspekcijai pažymai apie elektros įrenginių patikrinimo būklę gauti.
| Paslauga | Trukmė | Orientacinė kaina |
|---|---|---|
| Standartinio buto varžų matavimai su rangovo aktu | 1-2 val. | 80-150 EUR |
| Didesni objektai | pusė dienos ar ilgiau | kainos skaičiuojamos individualiai |
Paslauga atliekama vadovaujantis teisės aktais ir normatyvais, todėl svarbu neignoruoti matavimo rezultatų - kritiniai neatitikimai reiškia tiesioginę grėsmę; svarbūs - potencialią. Svarbiausia - neignoruoti rezultatų.
