Kabelių degumo klasės: apibrėžimas, standartai ir reikalavimai

Elektros kabelių degumo klasės pateiktos Gaisrinės saugos pagrindiniuose reikalavimuose, nurodytose Lietuvos standarte LST EN 13501-6 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Klasifikavimas pagal elektros kabelių atsako į ugnį bandymų duomenis“, taip pat Elektros linijų ir instaliacijos įrengimo taisyklėse, Europos elektrotechnikos standartizacijos komiteto standarte Cenelec EN 50575.

Elektros kabeliai ir laidai klasifikuojami pagal jų degumą, šilumos išsiskyrimą, dūmų susidarymą, vertikalų liepsnos plitimą, dūmų tankį ir rūgštingumą bei rūgščių dujų kiekį.

Degumo klasės ir euroklasifikacija

Šiuo metu „Gaisrinės saugos pagrindiniai reikalavimai“ nurodo šias elektros kabelių degumo klases Aca, B1ca, B2ca, Cca, Dca, Eca, Fca.

Gamybos, pramonės, sandėliavimo patalpose kuriose evakuaciniai keliai nėra atskirti nuo bendrų patalpų leidžiama tiesti Dca arba Eca degumo klasės kabelius.

Lietuva kaip pagrindinę kabelių degumo klasę pasirinko skandinaviško lygio - Dca s2 d2 a2 (visuomeniniai pastatai, daugiabučiai ir t.t.). Tiesa, svarbiose gaisro atveju patalpose, tokiose kaip evakavimo keliai - koridoriai, laiptinės, vestibiuliai ir pan. klasė kiek aukštesnė - Cca s1 d1 a1.

Kaip išimtis Eca klasės kabelius bus galima instaliuoti vieno ar dviejų butų pastatų instaliacijos sistemose ir gamybos bei pramonės patalpose.

Behalogeniai kabeliai ir dūmų pavojus

Degimo klasėms Bca, Cca, Dca dažnai priskiriami (tačiau ne visada) behalogeniai kabeliai.

Gaisro metu žalos pridaro ne tiek ugnis, bet ir halogenai, kurie išsiskiria iš kabelių su PVC apvalkalu.

Halogenai yra cheminės medžiagos: fluoras (F), chloras (Cl), bromas (Br), jodas (I), kurie degdami paskleidžia tankius, juodus dūmus. Šie dūmai apsunkina matomumą ir evakuaciją, labai kenkia sveikatai. Todėl gyvybės dažnai prarandamos ne dėl atviros ugnies, o dėl uždusimo ir apsinuodijimo dūmais.

Degant behalogeniams kabeliams išsiskiria šviesūs ir beveik skaidrūs dūmai, juose nėra nuodingų medžiagų.

Svarbu suprasti: behalogeniai kabeliai nereiškia, kad jie yra atsparūs ugniai!

Behalogeniai kabeliai neišskiria halogenų (chloro) ir tai apibrėžiama „mažiau nei 0,5 %“. Šie parametrai yra atliekami bandyme pagal EN 60754-1 standartą.

Vietoje HF, panaudojus įprastą PVC (polivinilchlorido) kabelį gaisro metu išsiskiria tiršta juodų dūmų uždanga ir toksiškos dujos.

Dūmai ir kenksmingų dujų pavojus: bandant pasitraukti iš gaisro apimto pastato ankstyvuoju gaisro etapo, dūmai ir kenksmingos dujos gali būti net pavojingesnės nei ugnis - ypač bendro naudojimo pastatuose, tokiuose kaip oro uostai, autobusų ir traukinių stotys, ligoninės ar viešbučiai t.y. kur lankytojai nėra gerai susipažinę su pastato išplanavimu ir išėjimų išdėstymu.

Mažo dūmingumo kabeliai ir bandymai

Mažo dūmingumo kabeliai skirtingų gamintojų dažnai yra žymimi įvairiais pavadinimais. Dažniausiai gali būti sutinkami tokie trumpiniai: LSZH, LS0H (angl. low smoke zero halogen), LSFH, 0HLS (angl. Low-Smoke Free-Halogen), ZHFR (angl. Zero Halogen Flame Retardant), HF (halogen free).

Mažo dūmingumo kabeliai, kurie gali būti laikomi mažo dūmingumo, turi būti išbandyti pagal EN 61034-2 standartą. Šiame standarte atliekamas bandymas, kurio metu matuojamas pro dūmus skleidžiamos šviesos kiekis, deginant 1 metro ilgio kabelio pavyzdį, pakabintą virš 1 litro alkoholio talpos 3 m3 hermetiškoje kameroje.

Tam, kad kabelis būtų klasifikuojamas kaip mažo dūmingumo, bandymo metu per išsiskyrusius dūmus turi būti praleidžiama 80 % šviesos. Bandymą išlaikęs kabelis skleidžia itin mažai dūmų - degant tokiam kabeliui matomumas neturėtų sumažėti daugiau nei 20 %, t.y. per dūmus turėtų prasiskverbti bent 80 % šviesos, tad kritiniu momentu bandant pasitraukti iš degančio pastato matomumas turėtų būti pakankamai geras.

Be halogenų: Degantis PVC išskiria didelio rūgštingumo beveik nematomas vandenilio chlorido dujas (HCI). Degant PVC šios pavojingos dujos paprastai sudaro daugiau nei 20 % bendros emisijos, o susimaišiusios su vandeniu jos pavirsta ne mažiau pavojinga druskos rūgštimi.

Nepalaikantys degimo ir ugniai atsparūs kabeliai

Nepalaikantys degimo kabeliai yra sukurti taip, kad gaisro metu neleistų liepsnoms toliau plisti kabelio paviršiumi. Bandymo metu yra tiriama, ar kabelis neleidžia ugniai plisti toliau, o pašalinus liepsnos šaltinį ar kabelis užgęsta pats. Ši savybė bandoma pagal EN 60332-1-2 standartą.

Neretai projektų nurodytuose kabelių techniniuose aprašymuose vis dar tenka matyti, kad sąvokos „nepalaikantys degimo kabeliai“ ir „atsparūs ugniai kabeliai“ (kartais dar neteisingai vadinami „nedegūs kabeliai“) yra painiojamos. Jų sąvokos skiriasi esminiai, kaip ir pati kabelių paskirtis.

Nepalaikančių degimo kabelių paskirtis - neleisti įsiplieksti gaisrui. Ugniai atsparių kabelių paskirtis yra užtikrinti priešgaisrinių inžinerinių sistemų (apšvietimo, dūmų šalinimo, sprinklerių ir t.t.) grandinių maitinimą jau vykstant gaisrui ir garantuoti, kad šios sistemos veiks tam tikrą laiką.

Pažymėtina, kad ugniai atsparių kabelių naudojimui taikomi privalomieji EN 50200 ir EN 50362 standartų reikalavimai (žiūrėti aktualią ELEKTROS LINIJŲ IR INSTALIACIJOS ĮRENGIMO TAISYKLIŲ redakciją). Pagal šiuo standartus pagaminti kabeliai turi užtikrinti ugniai atsparių kabelių veikimą ne trumpiau nei 60 min.

Standartai ir teisės aktai Lietuvoje bei ES

Europos Sąjungos statybos produktų reglamentas SPR įsigaliojo 2013 m. liepos 1 d. Tačiau, gaisrines kabelių savybes reglamentuojantis darnusis Europos standartas EN 50575: 2014 po pereinamojo laikotarpio galutinai įsigaliojo 2017 m.

Dabar Statybos produktų reglamentas apima visus kabelius, kurie naudojami pastatuose ir civilinėse statybose (stacionarioji instaliacija). Visi gamintojai, platintojai, importuotojai ir montuotojai privalo laikytis naujojo reglamento.

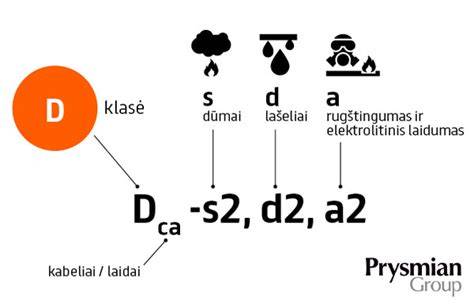

Kabelių degumo klasės ir papildomi dūmingumo, degumo nepalaikymo, rūgštingumo ir kt. kriterijai apjungia EN 50575 standartas. Jo pagrindu akredituotoje laboratorijoje yra atliekami šiame standarte nurodyti bandymai ir atsižvelgiant į gautus bandymo rezultatus nustatoma kabelių degumo klasė pvz.: Dca s2 d2 a2 ar Cca s1 d1 a1 ir pan.

Remdamasis akredituotos laboratorijos bandymų rezultatais gamintojas išduoda Eksploatacinių savybių deklaraciją (angl. DoP), kurioje nurodoma esminė informacija: unikalus DoP numeris, kabelio tipas, gamintojas, akredituotos laboratorijos pavadinimas, suteikta kabelių degumo klasė ir t.t.

Kabelių degumo klasės taikomos visiems kabelių tipams (vidaus patalpose) nepriklausomai nuo jų įtampos ar konstrukcijos.

Taisyklių reikalavimai yra privalomi elektros energijos gamintojams, perdavimo ir skirstomųjų tinklų operatoriams, elektros energijos vartotojams, įrengiantiems naujus, rekonstruojantiems arba kapitališkai remontuojantiems elektros įrenginius.

Degumo klasės nustatytos atsižvelgiant į Europos elektrotechnikos standartizacijos komiteto parengtą standartą Cenelec EN 50575:2014 - „Galios, valdymo ir ryšių kabeliai".

Reikalavimai naudojimui pastatuose ir instaliacijoje

Elektros kabeliai ir laidai pagal degumo klases turi būti parenkami atsižvelgiant į statinio paskirtį, todėl nebūtina visuose pastatuose montuoti atspariausios (aukščiausios) degumo klasės kabelių bei laidų.

Pasirenkant kabelius, būtina vadovautis Elektrotechnikos gaminių saugos techninio reglamento, patvirtinto Lietuvos Respublikos ūkio ministro 2016 m. balandžio 26 d. įsakymu, Nr. 4-314, nuostatomis. Šiame standarte nustatyti į mūsų šalies rinką tiekiamų elektrotechnikos gaminių svarbiausi saugos reikalavimai, CE ženklo naudojimo ypatumai.

Kitas svarbus aspektas - atsižvelgti į elektros sistemos įrangos techninius kriterijus, degumo klases, nurodytas Elektros linijų ir instaliacijos įrengimo taisyklių, patvirtintų Lietuvos Respublikos energetikos ministro 2011 m. gruodžio 20 d. įsakymu Nr. 1-309, 1 priedo 6 lentelėje. Minėtose taisyklėse nurodyti pagrindiniai reikalavimai, kokių degumo klasių elektros kabeliai turi būti naudojami.

Pagal Statybos produktų reglamento pataisas, kabelius, pagal degumą patalpose, skirsto į degumo klases, arba Euroklases. Reglamente įvardinti esminiai statinių reikalavimai. Statiniai ir atskiros jų dalys turi atitikti jų naudojimo paskirtį, ypač atsižvelgiant į susijusių asmenų sveikatą ir saugą viso statinių būvio ciklo metu.

Bandymai ir standartai, taikomi kabeliams

• N ISO 1716 Gaminių reakcijos į ugnį bandymai.
• EN 60332-1-2 Elektros ir šviesolaidinių kabelių bandymai gaisro sąlygomis.
• EN 50399 Bendrieji kabelių bandymo metodai gaisro sąlygomis.
• EN 61034-2 dūmų kiekio matavimui mažo dūmingumo kabeliams.
• EN 60754-1 halogenų išsiskyrimo bandymams.

Atliekant kabelių bandymus, taip pat naudojami LST EN 60332-3-22 (vertikalaus liepsnos sklidimo bandymas), LST EN ISO 1716, LST EN 1366-5 ir kiti standartai.

Priešgaisrinės priemonės kabeliams

Elektros kabelių apsaugos išbandomos pagal labai platų bandymo standartų spektrą: IEC, LST EN, LST EN ISO ir t.t.

Priešgaisrinės išsipučiančios dangos (pvz. Flammoplast KS-1) skirtos elektros kabelių apsaugai dažniausiai yra vandens pagrindu todėl tinkamos tik vidaus patalpoms. Tačiau rinkoje atsirado nauja - abliatyvioji danga (pvz: Flammotect A). Tai vandeniui ir atmosferos poveikiui atspari priešgaisrinė danga.

Abliatyvioji danga Flammotect A: šio tipo dangos priešgaisrinė apsauga gaisro metu yra pagrįsta endoterminėmis reakcijomis. Jos sudėtyje yra cheminė medžiaga kurioje esant aukštai temperatūrai vyksta cheminiai bei fiziniai pokyčiai lydimi padengtų kabelių aušinimo efekto.

Tuo pat metu danga išskiria dujas, kuri pasižymi gana stipriu liepsnos gesinimu, ribojančiu gaisro plitimą. Po gaisro iš dangos lieka porėta neorganinė medžiaga.

Abliatyvioji danga puikiai sustabdo ugnies plitimą vertikalia ir horizontalia kabelių paklojimo kryptimis, prailgina elektros grandinės veikimo laiką gaisro metu bei neįtakoja kabelių srovės pralaidumo charakteristikų eksploatacijos metu.

Priešgaisrinė danga yra laidesnė šilumai nei PVC danga, padengus kabelių pluoštą priešgaisrine danga kabelių pluošto sąlyčio plotas su aplinka padidėja dėl pačios dangos ir dangos paviršiaus mikrobanguotumo, šiuos aplinkybės lemia „radiatoriaus“ efektą, papildomai aušinantį kabelius ir užtikrinantį kabelių elektros charakteristikų pastovumą.

Pavyzdžiui “Flammotect A” deguonies ribinis kiekis LOI yra 100, danga yra atspari vandeniui, atmosferos poveikiams bei UV spinduliams. Panaudojus abliatyvias dangas galima užtikrinti A degumo kategoriją kabeliams pagal LST EN 60332-3-22 užtikrinti 52 min. elektros gradinės veiklą gaisro metu pagal IEC 60331-11 standartą, kabelį veikiant 750 laipsnių C temperatūrai ir užtikrinti 38 min.

Priešgaisrinės plokštės, gaminamos kalcio silikato pagrindu (pvz. Promatect LS) apsaugo uždarytus kabelius nuo viduje kilusio gaisro prasidėjusio pvz. nuo trumpo elektros jungimo ir nuo gaisro prasidėjusio patalpoje. Viduje kilęs gaisras gęsta nuo deguonies stygiaus, o tuo pačiu iš “tunelio” neišsiveržia toksiški gaisro produktai: nuodingos dujos ir dūmai.

Priešgaisrinė sistema plokštė Promatect LS išbandyta pagal standarto LST EN 1366-5 reikalavimus.

Priešgaisriniai audiniai (pvz. SVT - Pyrosafe DG), kaip ir plokštės visiškai uždengia kabelius ir jų lovelius. Viduje prasidėjęs gaisras išlydo stiklo audinį padengtą priešgaisrine danga ir netekęs deguonies prieigos gęsta.

Audiniai saugo ir nuo išorės gaisro, kilusio kažkur patalpoje, sėkmingai užtikrindami elektros energijos tiekimą saugomais kabeliais iki 120 minučių.

Ergonomiškiausias sprendimas elektros kabelius padengti išsipučiančia (vidaus patalpoms) arba abliatyvia priešgaisrinėmis dangomis.

Statybų, projektavimo ir montavimo reikalavimai

Pagal statybos taisykles statiniai turi būti projektuojami ir statomi taip, kad nekeltų pavojaus žmonių, naminių gyvūnų ar nuosavybės saugai ir nepakenktų aplinkai.

Vertinant vidaus stacionariosios instaliacijos kabelius, būtina atsižvelgti, kad esminių reikalavimų lygiai įvairiems statiniams yra skirtingi. Be to valstybėse narėse gali būti skirtingos klimato, geologinės, geografinės ir kitos vyraujančios sąlygos.

Pagal Lietuvos standartą LST HD 384.5.52 S1+A1+AC:2002 „Pastatų elektros įranga. 5 dalis. Elektrinių įrenginių parinkimas ir montavimas. 52 podalis., instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tinklo vardinę įtampą.

Instaliacijai naudojamų laidų ir kabelių skerspjūviai turi būti ne mažesni, kaip nurodyti Taisyklių 1 priedo 1 lentelėje.

Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji tenkintų Gaisrinės saugos pagrindinius reikalavimus.

Gyvenamosios ir administracinės paskirties patalpose paslėptosios instaliacijos laidai ir kabeliai turi būti montuojami instaliacijai skirtose zonose. Horizontaliosios instaliacijos zonos prasideda 15 cm atstumu nuo lubų bei 15 ir 90 cm atstumu nuo grindų. Vertikaliosios instaliacijos zonos prasideda 10 cm atstumu nuo langų, durų ir kitų angų kraštų ir 10 cm atstumu nuo patalpų kampų.

Draudžiama elektros instaliacijos tinklus projektuoti ir įrengti vėdinimo kanaluose ir šachtose. Vėdinimo kanalus ir šachtas gali kirsti pavieniai laidai ir kabeliai, nutiesti mechaniniams poveikiams atspariuose vamzdžiuose.

Kabeliams ir laidams kertant vamzdynus, atstumas tarp jų turi būti ne mažesnis kaip 50 mm, o iki degių arba lengvai užsiliepsnojančių skysčių ir dujų vamzdynų - ne mažesnis kaip 100 mm.

Laidai perėjose per sienas, pertvaras ir perdangas turi būti papildomai izoliuoti (pavyzdžiui, izoliaciniame vamzdyje). Jei laidai pereina iš vienos sausos arba drėgnos patalpos į kitą (sausą arba drėgną patalpą), visi vienos linijos laidai tiesiami viename izoliaciniame vamzdyje arba atskirai.

Kabelių inžineriniuose statiniuose, gamybos paskirties patalpose ir elektros įrenginių patalpose naudojami B1ca, B2ca ir Cca kabeliai ir laidai su ugniai atspariu, savaime gęstančiu (nepalaikančiu degimo) apvalkalu arba izoliacija, o degūs kabeliai ir laidai - ugniai atspariame, B degumo klasės statybos produktų vamzdyje, dengtame lovyje ir pan.

Gaisrinės saugos inžinerinių sistemų (stacionariosios gaisrų gesinimo sistemos, gaisro aptikimo ir signalizavimo sistemos, perspėjimo apie gaisrą ir evakavimo(si) valdymo sistemos, statinio vidaus gaisrinio vandentiekio sistemos, lauko gaisrinio vandentiekio sistemos, dūmų ir šilumos valdymo sistemos, ugniagesių liftų ir kt.) kabeliai turi būti apsaugoti nuo gaisro ir mechaninio pažeidimo.

Tokių sistemų kabeliai nuo tiesioginio ugnies poveikio turi būti apsaugoti ne mažesnio kaip EI 60 atsparumo ugniai atitvarinėmis konstrukcijomis arba tam tikslui naudojami specialūs ugniai atsparūs kabeliai, kurie užtikrintų tokių sistemų darbą ne trumpiau kaip 60 min.

Rekomendacijos projektuotojams ir pirkėjams

Projektuojant ir renkantis elektros instaliacijos įrangą, ypatingas dėmesys turi būti skiriamas elektros kabeliams.

Renkantis kabelius, būtina vadovautis Elektrotechnikos gaminių saugos techninio reglamento nuostatomis ir atsižvelgti į elektros sistemos įrangos techninius kriterijus, degumo klases bei taikomus standartus ir taisykles.

Kabelio pasirinkimas - ne vien estetinis sprendimas. Tai investicija į elektros sistemos patikimumą ir saugumą.

Rinkdamiesi kabelį, projektuotojai ne tik laikosi normatyvų, bet ir vertina ilgalaikės eksploatacijos perspektyvas - energijos nuostolius, ilgaamžiškumą, galimą ateities plėtrą.

Rinkoje esančių kabelių kokybė skiriasi. Kad būtumėte tikri, kad jums siūlomas kabelis yra saugus ir patikimai tarnaus visą jam numatytą eksploatacijos laiką - pirmiausia produkto techniniame aprašyme turėtumėte pasitikrinti ar jie atitinka mažo dūmingumo (behalogeniams) kabeliams taikomus standartus.

Lietuvoje galioja šie mažo dūmingumo kabelių standartai: instaliacinių kabelių iki 750 V konstrukcijos ir bandymų reikalavimai yra nurodyti LST 2011:2018 standarte. 1 kV tinklo kabelių konstrukcijos ir bandymų reikalavimai mažo dūmingumo kabeliams yra nurodomi LST HD 604 standarte.

Jei šių standartų nėra produkto techniniame aprašyme - pagrįstai kyla klausimas, kokiais standartais vadovaujasi kabelių gamintojas? Jei tai gamyklos standartai - ar jie yra lygiaverčiai aukščiau nurodytiems ir galiojantiems Lietuvoje?

Konstrukcijos ir bandymų standartai LST 2011 ir LST HD 604 yra labai svarbūs, kadangi juose yra nurodomi visi reikalavimai kabelių mechaniniams ir elektriniams parametrams: pvz. apvalkalo ir izoliacijos storis, laidininko varža, medžiagų bandymai ir daugybė kitų parametrų.

Pažymėtina, kad nors gamyklinius standartus kabelių gamyboje ir leidžiama taikyti, Lietuvos Respublikos standartizacijos įstatymas nurodo, kad „Įmonės standarte negalima nustatyti žemesnių reikalavimų žmogaus ir gyvūnų sveikatai, gyvybei, aplinkai, materialinėms gėrybėms, vartotojų interesams apsaugoti ar kokybės rodikliams, negu yra nustatyta Lietuvos Respublikos teisės aktuose ar Lietuvos standartuose“.

Praktiniai patarimai montavimo ir priežiūros etapams

Atliekant žemės darbus, būtina užtikrinti, kad kasimo metu bus žinoma, kur yra jau įrengtos požeminės kabelių linijos.

Prieš tiesiant kabelį, būtina turėti aiškų statinio ir tinklo projektą, suderintus leidimus, suprasti trasos išplanavimą ir atitikti visus būtinus reikalavimus.

Klojant kabelius dar reikia paruošti kilpas, vengti daryti aštrius kampus ir laikytis instrukcijų, kaip kloti po gruntu ar vamzdynais, nes jos šiek tiek skiriasi.

Po kabelio klojimo (tiesimo), atliekami izoliacijos matavimai bei parengiama papildoma dokumentacija. Tik patvirtinus šiuos dalykus kabelis įteisinamas ir pripažįstamas tinkamu naudoti.

Atitiktis normatyvams yra svarbiausias dalykas, nes užtikrina kabelių saugumą. Tad kabelių tiesimo darbus tinkamai gali atlikti tik kvalifikaciją turintys specialistai.

Prieš gaunant patvirtinimus, rangovas privalo turėti ir pateikti tokius dokumentus kaip: medžiagų sertifikatai, kabelių testai, montavimo aktai. Jeigu būtų nukrypimų - juos reikia ištaisyti, nes vėliau dėl jų atsiranda gedimų rizika arba problemų su draudimu, gali kilti ir teisinių konfliktų.

Neturimas esamų tinklų planas arba jie pažymimi nepakankamai tiksliai. Netinkamai parengtas arba nuodugniai neišnagrinėtas sklypo planas gali privesti prie kabelio pažeidimų kasimo metu. Tada, dėl savavališkų veiksmų teks kompensuoti ESO ir kitų vartotojų patirtus nuostolius.

Nepakankamas kabelio skerspjūvio pasirinkimas. Jei pasirinktas per mažas skerspjūvis - atsiranda didesnė įtampa, generuojama daugiau šilumos ir sutrumpėja tinklo tarnavimo laikas.

Netinkamai parenkama kabelio vieta. Kabelis gali būti nutiestas per arti konstrukcijų, be apsaugos, be kilpos.

Netinkami laidininko sujungimai. Tai gali sukelti koroziją ir perkrovas.

Nepakankama dokumentacija ir bandymai. Po montavimo neparengti testavimo aktai ar geodezinės nuotraukos vėliau gali komplikuoti kabelių eksploataciją ar draudimo išmokas.

Žinomų gaminių ir rinkos aktualijos

Kabelis EXQ Light Pro 300/500V 3x2.5mm2, apvalus, monolitinis, behalogeninis Cca yra vienas iš pavyzdinių produktų paminėtas rinkoje.

Kabeliai, kurie gali būti laikomi mažo dūmingumo, dažnai gaminami pagal konkrečius gamintojų (pvz.: „Draka“) sprendimus, tokius kaip XPJ-HF D ar XPJ-HF C-Pro kabeliai, kurių pagrindinė naudojimo paskirtis - pastatų vidaus instaliacija.

Pagal „Draka Keila Cables“ duomenis, gaisrų metu beveik pusę (44 proc.) visų mirčių sukelia nuodingos dujos ar dūmai. Anot M. Liaugmino, „behalogeniuose kabeliuose, tokiuose kaip „Draka XPJ-HF D“, atitinkančiuose Dca s2 d2 a2 klasę, iki minimumo sumažinta dūmų ir nuodingų medžiagų išsiskyrimo galimybė.

Naujojo tipo kabelius, dėl lengvo apvalkalo nužievinimo, tačiau atsparaus apvalkalo ir lankstumo, itin greitai pamėgo instaliacijos profesionalai.

Dokumentacija, DoP ir žymėjimas

Remdamasis akredituotos laboratorijos bandymų rezultatais gamintojas išduoda Eksploatacinių savybių deklaraciją (angl. DoP), kurioje nurodoma esminė informacija: unikalus DoP numeris, kabelio tipas, gamintojas, akredituotos laboratorijos pavadinimas, suteikta kabelių degumo klasė ir t.t.

Atliekant techninę priežiūrą pravartu būtų atkreipti dėmesį ar DoP deklaracija užpildyta tinkamai? Teko matyti ir tokių DoP, kur trūksta svarbios informacijos pvz.: nurodyta tik kabelio degumo klasė, tačiau trūksta papildomų kriterijų (dūmingumo, rūgštingumo, dalelių) įrašo.

Techninės priežiūros atveju būtų pravartu įsitikinti ar DoP nurodytas kabelis ir sumontuotas objekte kabelis sutampa. Tai padaryti paprasta, kadangi įprastai instaliaciniai kabeliai yra žymimi (ant kabelio apvalkalo) kad metrą. Pagal žymenį galite nustatyti kabelio tipą, gyslų skaičių ir skerspjūvį kaip ir kabelio gamintoją bei partijos numerį.

Praktiniai pavyzdžiai ir taikymas

Šiame standarte (EN 50575) atliekami bandymai ir atsižvelgiant į gautus bandymo rezultatus nustatoma kabelių degumo klasė pvz.: Dca s2 d2 a2 ar Cca s1 d1 a1 ir pan. Remdamasis akredituotos laboratorijos bandymų rezultatais gamintojas išduoda DoP.

Pažymėtina, kad nuo 2017 m. šios taisyklės galioja ne tik elektros galios kabeliams ir laidams, o visiems kabeliams, laidams, kurie turi apvalkalą (elektros, ryšių, silpnų srovių, optiniams, LAN, priešgaisriniams, apsauginės signalizacijos ir t.t.), nors to nepateikia jokie teisiniai aktai.

Asociacijos NETA iniciatyva 2018 m. parengtas ir jau galioja dar vienas pažangus originalusis Lietuvos standartas LST 2011:2018 450/750 ir mažesnės įtampos ypatingų gaisrinių savybių elektros kabeliai. Apie tokių kabelių svarbą ir panaudojimą matomai daug kalbėti neverta. Mes visi daugiau ar mažiau įsivaizduojame kaip intensyviai vyksta statybos ir kokia plati tokių kabelių panaudojimo sritis.

Nationalinė elektros technikos verslo asociacija (NETA) jungia elektros kabelių gamintojus, importuotojus ir platintojus Lietuvoje, jų atstovai rūpinasi, kad į Lietuvos rinką patenkantys kabeliai būtų reikiamos kokybės ir atitiktų Europos Parlamento ir Tarybos 2011 m. reglamento reikalavimus.

Tikriausiai neperdėsime sakydami, kad statybų pramonės dėmesys priešgaisrinei saugai yra išaugęs, o elektros instaliaciniai kabeliai šioje situacijoje vaidina itin svarbų vaidmenį. Dėmesys renkantis gaminius dar niekada nebuvo toks svarbus, ypač kai kalbame apie behalogenius (HF) kabelius.

Mūsų šalyje kabelių tiesimo darbus reglamentuoja keli svarbūs teisės aktai ir techniniai reikalavimai. Energijos skirstymo operatorius (ESO) skelbia techninius reikalavimus rangovams bei tiekėjams. Taip pat galioja Elektros linijų ir instaliacijos įrengimo taisyklės (Nr. 1-309). Šiame teisės akte nustatyti tokie dalykai, kaip: konkrečios instaliacijos, kabelių klojimo atstumai, medžiagos ir eksploataciniai reikalavimai.
