Nominalus skersmuo yra visų vamzdžių priedų, esančių vamzdynų sistemoje, dydis, išreikštas skaičiais. Nominalus diametras yra patogus apvalus sveikasis skaičius referencijai, ir jis turi tik griežtą ryšį su apdorojimo dydžiu. Nominalus skersmuo žymimas raide „DN“, po kurio eina skaičius. Nominalus skersmuo (vardinis skersmuo), taip pat žinomas kaip vidutinis išorinis skersmuo (vidutinis išorinis skersmuo). Taip yra dėl plono metalinio vamzdžio, išorinis vamzdžio skersmuo ir vidinis vamzdžio skersmuo yra beveik vienodi, todėl imama vidutinė vamzdžio išorinio skersmens ir vidinio skersmens vertė. kaip vamzdžio skersmuo. DN yra vardinis skersmuo.
Nominalus skersmuo (arba vardinis skersmuo) yra universalus įvairių vamzdžių ir jų priedų skersmenų matmuo. To paties vardinio skersmens vamzdžiai ir jų priedai gali būti sujungti vienas su kitu ir gali būti keičiami. Tai nėra išorinis ar vidinis vamzdžio skersmuo tikrąja prasme, nors jo vertė yra artima arba lygi vidiniam vamzdžio skersmeniui; vamzdžių ir jungiamųjų detalių sujungimo matmenys būtų vienodi, naudojant vardinį skersmenį (dar žinomą kaip vardinis skersmuo, vardinis skersmuo).
Pavyzdžiui, suvirintus plieninius vamzdžius pagal storį galima suskirstyti į plonasienius vamzdžius, įprastus plieninius vamzdžius ir sutirštintus plieninius vamzdžius. Jo vardinis skersmuo yra ne išorinis ar vidinis skersmuo, bet nominalus dydis, kuris artimas paprastų plieninių vamzdžių vidiniam skersmeniui. Kiekvienas vardinis skersmuo atitinka išorinį skersmenį, o vidinio skersmens vertė kinta priklausomai nuo storio. Nominalus skersmuo gali būti išreikštas mm arba coliais. Vamzdžių priedai taip pat išreiškiami vardiniu skersmeniu, kuris turi tą pačią reikšmę kaip siuvamas vamzdis.
Vario ir šalto vandens vamzdžių pasirinkimas: istorija ir pagrindai
Vario santechnika yra žinoma dėl savo ilgaamžiškumo ir patikimumo, todėl ji randama daugelyje namų visame pasaulyje. Istorija byloja, kad net senovės civilizacijos naudojo varinius vamzdžius vandens tiekimui. Nors santechnika nuėjo ilgą kelią nuo senovės laikų, varis vis dar išlieka patvaria santechnikos medžiaga, gebančia užtikrinti pakankamą vandens slėgį ir temperatūrą jūsų namuose. Pats žodis „varis“ kilęs iš lotyniško vardo „cuprum“, reiškiančio „iš Kipro salos“.
Šiandien naudojama daugiau kaip 400 vario lydinių. „Lydinys“ yra medžiaga, sudaryta iš dviejų ar daugiau metalų ir joje gali būti nemetalinių komponentų. Variniai vamzdeliai dažniausiai naudojami šildymo, šaldymo, kondicionavimo bei medicininių dujų tiekimo sistemose. Yra trys pagrindiniai vario vamzdelių tipai: minkštas ir kietas varis, bei izoliuotas colinis varinis vamzdis, skirtas kondicionavimo sistemų montavimui. Vario vamzdeliai sujungiami naudojant lituojamas, presuojamas arba užveržiamas varines jungtis. Varis pasižymi aukštu atsparumu korozijai.
Vario vamzdžius įvairovėn galima išvesti įvairioms priežiūros reikmėms, o jų skersmenys gali būti d6, d8, d10, d12, d15, d18, d22, d28, d35, d42, d54, d64, d76, d89, d108. Izoliuoti coliniai variniai vamzdžiai yra svarbus komponentas oro kondicionavimo ir šaldymo sistemose, kur šaltnešis turi tekėti be patekimo į atmosferą. Kad sistema veiktų tinkamai, įrengiant reikia užtikrinti švarius ir sausos vidinesER dalis, bei atkreipti dėmesį į šaltnešio suderinamumą su variu (amoniako šaltnešis reaguos su variu).
Vario vamzdžių naudojimo ir privalumų taikymas
Vario vamzdžiai dažnai naudojami kartam ir šaltam vandeniui paskirstyti, taip pat reguliariai naudojami šaltnešio linijose ŠVOK sistemose. Vario vamzdis taip pat naudojamas dujinių katilų ir medicininių dujų tiekimo sistemose. Montavimo būdai - lituojant arba presuojant varines jungtis. Varinis vamzdis yra populiarus tiek naujų, tiek renovuotų pastatų šildymo sistemose. Rangovai iš patirties žino, kad varinis vamzdis išlieka pranašesnis už daugelį kitų plieninių ar plastikinių vamzdžių.

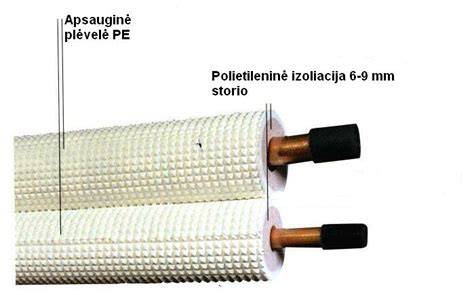

Kieti variniai vamzdžiai pasižymi standumu ir gali būti lankstomi tik su specialiu įrankiu. Minkšti variniai vamzdžiai yra lankstūs, plonesni sienelės storiai ir leidžia lengviau įstatyti į siauras erdves. Izoliuoti coliniai variniai vamzdžiai taip pat lankstūs ir naudojami, kada reikia prisitaikyti prie sudėtingų schemų. Izoliuoti variniai vamzdžiai leidžia užtikrinti efektyvų šilumos perdavimą ir sumažinti šilumos nuostolius.
Vario vamzdžių dydžių matavimas ir standartai

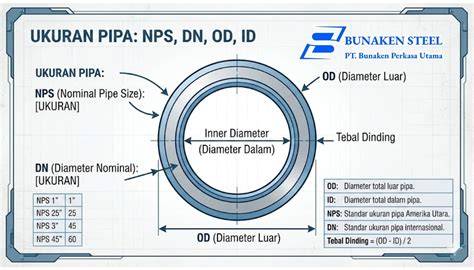

Vario vamzdžių dydžiai ir jų matavimo standartai yra sudėtingi, bet esminiai, norint užtikrinti suderinamumą ir saugų darbą. Yra du pagrindiniai OD (išorinis skersmuo) žymėjimo metodai: NPS (Nominal Pipe Size) - Šiaurės Amerikos metodas, pagrįstas coliais; DN (Diameter Nominal) - Europinis vardinis skersmuo, pagrįstas milimetrais. NPS ir DN tarpusavyje gali būti išversti, bet tai reikalauja žinių apie tolerancijas ir aprašymus.“

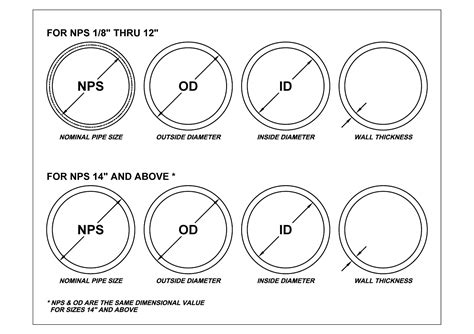

Mažesniems nei 14 colių NPS vamzdžių dydžiams abu metodai suteikia nominalią OD vertę, kuri suapvalinta, o faktinis OD gali skirtis. Pavyzdžiui, NPS 2 colių vamzdis turi faktinį OD 2,375 colio (60,33 mm). Tol, kol vamzdžio OD yra fiksuotas dydis, ID priklauso nuo sienelės storio. Išsamesnė informacija apie OD, ID ir sienelės storį pateikiama atsarginėse lentelėse, kurias naudoja ASME B36.10M ir B36.19M, API 5L, BS ir kiti standartai. DN 14 ir didesni nusako OD kaip NPS, o DN yra OD konversija į milimetrus su apvalinimu iki patogaus skaičiaus (DN = NPS x 25, apvalinta).
Šiuolaikinės žymėjimo tradicijos: De - išorinis skersmuo, D - vidinis skersmuo, DN - vardinis skersmuo, d - sienelės storis, Φ - apskritimo skersmuo arba išorinis skersmuo, kurio atveju reikia pritaikyti sienelės storį. Paprastai markavimas De × WT arba DN yra dažnoji praktika, pvz., DN20 De25 × 2,5 mm ar DN25 De32 × 3 mm. Visi šie standartai naudojami skirtingose rinkose (ISO, JIS, DIN, GOST) ir turi atitinkamas vadinamasias informacines lenteles, kurioms reikia laikytis, kad būtų išvengta matmenų klaidų.
NPS ir DN - praktinis palyginimas centrinio šildymo kontekste
Šiaurės Amerikoje ir Jungtinėje Karalystėje slėgio vamzdynai paprastai nurodomi pagal nominalų vamzdžio dydį (NPS) ir tvarkaraštį (SCH). Slėgio ir temperatūros poreikiams tenka įvairių schemų: 40, 40S, 80, 80S ir kt. Pavyzdžiui, 12 NPS vamzdis dažnai turi OD apie 12,75 colio, o DN dydis šioje srityje yra lygus NPS kartus 25 (pagal ISO/EN). Iki NPS 12, OD gali skirtis nuo NPS. NPS 14 ar didesnių vamzdžių OD atitinka NPS skersmenį, todėl DN gali būti tiesiog NPS x 25, suapvalinta.
Kitų šalių rinkose naudojami skirtingi matavimo standartai: Nyse, EN10255, ISO 65, DIN, JIS ir kt. Lietuvoje bei daugelyje Europos šalių dažnai taikomi DN ženklinimo sistemos variantai - millimetrais pagrįsta vardinė specifikacija. Plastiko vamzdžiai (PVC/CPVC, PEX, PP) ir cinkuotas plienas taip pat naudoja savo matmenų sistemas, todėl svarbu žinoti, kaip skaičiuoti ir konvertuoti tarp colių ir milimetrų.
Dusliųjų ir tvarkaraščių pasirinkimas praktikoje
Tvarkaraščių (Sch) sistemos sukuria sienelės storį, kuris įtakoja vidinį skersmenį (ID). Pavyzdžiui, 12 NPS vamzdis 40 tvarkaraštyje turi OD 12,75 colio ir sienelės storį apie 0,406 colio. ID apskaičiuojamas kaip OD minus dviejų sienelių storio (ID = OD - 2 x WT). Sienelių storio tolerancija paprastai yra apie 12,5 % priklausomai nuo standarto. Šie duomenys padeda apskaičiuoti pavyzdinį vamzdžio ID ir užtikrinti tinkamą šildymo ar vandens tiekimo sistemų veikimą.
Ką tai reiškia vartotojui? Tinkamas vamzdžių pasirinkimas užtikrina tolygų šilumos paskirstymą, energinį efektyvumą, ilgaamžiškumą ir saugumą. Per mažas skersmuo gali sukelti didesnį hidraulinį pasipriešinimą ir netolygų šildymą, o per didelis - didesnes išlaidas. Taip pat pažymėtina, kad pasirinktas vamzdžių tipo (variniai, plieniniai, plastikiniai) ir jų skersmenų derinys turi atitikti šilumos šaltinį, šilumnešio temperatūrą, darbinį slėgį bei trasos ilgį.
Praktiški pavyzdžiai ir konversijos
Apibendrintas pavyzdys: „NPS 6 colių, 40 priedas, ASTM A106 B klasė, 6 metrų ilgis“ reiškia plieninį vamzdį su vardiniu skersmeniu 6 coliai, 40 tvarkaraščiu, pagal ASTM A106 B, ilgis 6 metrai. Tokios konfigūracijos taikomos šildymo ir vandentiekio sistemose. Taip pat svarbu prisiminti, kad NPS ir DN konversijos: DN vertė lygi NPS vertei, padauginta iš 25,4 mm ir suapvalinta. Odos - tai dažniausiai tik orientaciniai dydžiai, o tikrasis OD išsiaiškinamas iš informacinių lentelių.
Skaitmeninėje praktikoje matmenų konversijos gali būti confusing, tačiau jos būtinos, kai pereiname tarp imperialinių ir metrinų sistemų. Pavyzdžiui, plieninio vamzdžio OD 2 coliai atitinka 60,33 mm, o DN 50 kartais gali būti naudojamas kaip analogas 2 colių vamzdžiui, priklausomai nuo standartų. Norint tiksliai projektuoti, reikia naudotis ASME B36.10M/B36.19M lentelėmis ir atitinkamomis informacinėmis lentelėmis.“
Kokie vamzdžiai tinka kuriai sričiai?
Šildymo sistemose taip pat svarbu pasirinkti vamzdžius priklausomai nuo šilumos šaltinio tipo: dujiniai katilai, šilumos siūbrai, elektriniai šildytuvai. Variniai vamzdžiai turi santykinai mažesnį hidraulinį pasipriešinimą, lengvai montuojami, o plieniniai vamzdžiai pasižymi didele mechanine įtvirtinimo galia ir stabilumu aukštoje temperatūroje. Plastikiniai vamzdžiai (PP, PEX, PE-RT) yra lengvi, atsparūs korozijai ir lengvai montuojami, bet turi temperatūros apribojimus kai kuriems šilumos šaltiniams. Rinkoje galima rasti įvairių konstrukcijų - belaidė įrengimo galimybės, daugiasluoksniai vamzdžiai ir pan. Pasirinkimas priklauso nuo šilumos sistemos tipo, šilumos šaltinio galios, trasos ilgio ir pageidaujamos temperatūros komforto.
