Tiekiamojo vandens vamzdžio armatūra ženklinama neporiniu numeriu, grąžinimo vamzdžio armatūra - kitu, didesniu už jį poriniu numeriu. Ant izoliuotų vamzdynų paviršių užnešami skiriamieji spalviniai žiedai pagal vamzdynų paskirtį ir rodyklės, rodančios srauto tekėjimo kryptį. Vamzdynus skiriamosiomis spalvomis reikia žymėti atkarpomis pagal vietos sąlygas, svarbiausiose tinklo vietose (atšakose, įvaduose ir išvadose), patalpose - ne rečiau kaip kas 10 m. Jeigu vamzdynai pravedami per sienas, perdangas ar kitokias statybines konstrukcijas, jie žymimi ties abiem tų konstrukcijų pusėmis. Skiriamosios spalvos žymėjimo juostos plotis priklauso nuo vamzdyno, įskaitant izoliaciją, išorinio skersmens: vamzdžių, kurių Ds < 300 mm, ne mažiau kaip 4 skersmenys; daugiau kaip 300 mm skersmens vamzdžių ne mažiau kaip 2 skersmenys. Esant keliems įvairiems lygiagrečiai paklotiems vamzdžiams, dažytų juostų plotis ir intervalas tarp jų parenkami vienodi.
Šilumos punkte įrenginiai turi būti pažymėti metalinėmis arba plastikinėmis nenusitrinamomis etiketėmis, kuriose būtų nurodyti pagrindiniai techniniai parametrai. Šilumos punkte armatūra žymima, nurodant numerį pagal eksploatacinę šilumos punkto schemą. Ant šilumos punkto durų, išorinėje pusėje turi būti užrašas „Šilumos punktas Nr.".
Vamzdynų žymėjimo spalvos:
- Šilumos tinklų ir šildymo sistemos paduodamo srauto vamzdynai - žalia spalva su geltona juosta ir rodykle;
- Šilumos tinklų ir šildymo sistemos grįžtamo srauto vamzdynai - žalia spalva su ruda juosta ir rodykle.
Modernūs vamzdynų projektavimo sprendimai

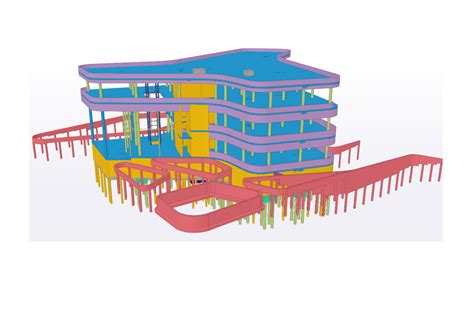

Šiuolaikinės technologijos suteikia galimybę kurti tikslius ir išsamius 3D BIM modelius, kurie palengvina vamzdynų projektavimą ir jų armatūros žymėjimą. Programinė įranga, tokia kaip „Tekla Structures“ ar CADMATIC, leidžia inžinieriams kurti modelius, aptikti galimus konfliktus, bendradarbiauti su projekto dalyviais ir generuoti išsamius brėžinius bei ataskaitas.

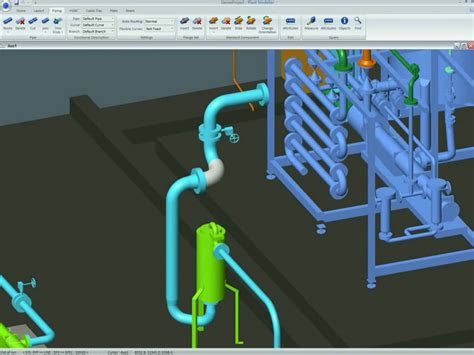

CADMATIC Plant Design
Ši programinė įranga siūlo integruotus įrankius 3D modeliavimui, vamzdynų, šildymo, vėdinimo, elektros sistemų ir konstrukcijų projektavimui. Ji apima:
- 3D planas, vamzdynai, ŠVOK, elektros ir konstrukcijų projektavimas: Lengva kurti ir modifikuoti 3D modelius.
- Susikirtimų nustatymas: Akimirksniu nustato ir išsprendžia konfliktus.
- Didelės komponentų bibliotekos: Platus standartinių elementų pasirinkimas.
- Daugelio vartotojų palaikymas: Neribotas vartotojų skaičius gali dirbti vienu metu.
- Projektų replikacija: Efektyvesniam resursų panaudojimui.
CADMATIC Plant Design leidžia vartotojams sutelkti dėmesį į svarbiausias užduotis, tokias kaip įrangos išdėstymas, vamzdžių ir ortakių tiesimas, tarnybinių patalpų pasiskirstymas ir elektros kabelių tiesimas. Programinė įranga kontroliuoja susikirtimus, tikrina komponentų suderinamumą ir leidžia eksportuoti reikiamus dokumentus, brėžinius, schemas bei medžiagų sąrašus.
Konstrukcijų modeliavimas
CADMATIC siūlo įrankius konstrukcijų modeliavimui, įskaitant plokštes, sijas, pamatus, laiptus, turėklus ir platformas. Naudojant šablonus, lengva kurti pasikartojančias konstrukcijas ir automatiškai generuoti statybos duomenis.
Vamzdynų projektavimas
CADMATIC vamzdynų projektavimo įrankis yra integruotas su P&ID diagramomis, užtikrinant intuityvų ir lengvą vamzdynų modeliavimą. Programa naudoja standartinius bibliotekos elementus, tikrina susikirtimus ir suderinamumą, taip išvengiant klaidų statybų etape.
ŠVOK ir elektros sistemų projektavimas
CADMATIC ŠVOK sistemų modeliai skirti efektyviam 3D projektavimui ir brėžinių paruošimui. Elektros laidų planavimas yra automatizuota funkcija, leidžianti rasti optimaliausią elektros kabelio kelią, apskaičiuoti kabelių ilgius ir patikrinti, ar nėra susikirtimų.
Lazerinis skanavimas ir BIM
CADMATIC Laser Scan Modeller yra integruotas sprendimas lazerinio skanavimo duomenų panaudojimui 3D modeliuose. Tai leidžia tiksliai atvaizduoti esamą situaciją ir palengvina naujų projektų braižymą. Sukurtas modelis yra visiškai integruotas su kitais CADMATIC moduliais.
Informacija statybai ir suderinamumas
Bet kuriame 3D modeliavimo etape vartotojas gali kurti įvairius dokumentus: maketavimo brėžinius, schemas, izometrinius vamzdžių ir ortakių mazgų brėžinius, konstrukcinių dalių brėžinius, gauti specifikacijas ir kiekius. Integruoti įrankiai leidžia greitai ir efektyviai sukurti brėžinius, eksportuoti DWG, PDF formatais.
CADMATIC programinė įranga pasižymi plačiu suderinamumu su kitomis populiariomis CAD ir BIM programomis, tokiomis kaip AutoCAD, Aveva/PDMS, Bentley/AutoPIPE, Trimble/Tekla Structures ir daugelis kitų. Tai užtikrina sklandų duomenų mainus ir efektyvų darbą projekte.
| Programinė įranga | Veiksmai |
|---|---|
| AutoCAD® | Import | Export |
| Aveva/PDMS® | Import | Export |
| Bentley®/AutoPIPE | Export |
| E3.series® | Import | Export |
| Trimble/Tekla Structures | - |
| Įvairios BIM programos | IFCx2 |
| Įvairūs MCAD formatai | Import | Export |
Be to, CADMATIC siūlo itin efektyvią projekto darbų paskirstymo sistemą „CADMATIC Co-Designer“, leidžiančią keliems vartotojams vienu metu dirbti tame pačiame projekte, užtikrinant duomenų vientisumą ir saugumą.
CADMATIC Plant programinės įrangos sprendimai gali būti naudojami visuose turto gyvavimo ciklo etapuose, nuo konceptualaus dizaino iki eksploatavimo nutraukimo. Duomenų valdoma inžinerija ir turto valdymas yra pagrindinės vertybės, integruotos į visus CADMATIC produktus, užtikrinant optimalų visų skaitmeninių duomenų naudojimą.
