Šiame straipsnyje apžvelgiamos pagrindinės Lietuvos Respublikos normos bei praktiniai aspektai susiję su elektros įrenginių izoliacijos varžos matavimais, jų periodiškumu, įžeminimo įrenginių tikrinimu ir juos lydinčiais dokumentais. Aptariama, kaip šios normos taikomos skirtingiems objektams - nuo privačių namų iki plėtros ir pramoninių įrenginių, bei kokios procedūros reikalingos rangovo aktų ir protokolų sudarymui.
Normų pagrindas ir jų taikymo sritis
2001 m. balandžio 24 d. įsakymu Nr. 141 patvirtintos „Elektros įrenginių bandymo normos ir apimtys“ nustatė, kad normos taikomos elektrinėms, elektros tinklams ir elektros energijos vartotojams nepriklausomai nuo jų pavaldumo ir valdomo turto nuosavybės formų, tačiau neprivalomos buitiniams elektros energijos vartotojams, eksploatuojant elektros įrenginius. Šios normos taikomos pradedant naudoti elektros įrenginius ir juos eksploatuojant. Taip pat - jos apima ir gamintojo naudojimo instrukcijas, kurių nėra šiose normose. Lietuvos energetikos ministro 2001 m. spalio 24 d. įsakymu Nr. 141 įtvirtintas periodiškumo principas dėl izoliacijos varžos matavimų iki 1000 V įtampos aparatų ir kitų grandžių.
Vėliau, atnaujinus norminį reguliavimą, Lietuvos Respublikos energetikos ministro 2016 m. spalio 26 d. įsakymu Nr. 1-281 patvirtintas elektros įrenginių bandymų normų ir apimties aprašas. Jame tikslinami matavimų sąryšiai su grandinių, įžeminimo įrenginių ir izoliacijos varzos tikrinimu. Šiame apraše įtvirtinta, kad kai kuriais atvejais galima neskirti izoliacijos varžos matavimo, jeigu atlikti demontavimo darbai būtų per daug sudėtingi ar rizikingi, o kai kuriais atvejais matavimai atliekami su įjungtu tinklu.
Izoliacijos varžos matavimas: kaip ir ką matuoti
Didžiausios aktualijos susijusios su izoliacijos varžos matavimu, kuris atliekamas naudojant megaommetrą (megaohmetrą). Megommetru taikoma padidinta nuolatinė įtampa (250-1000 V, priklausomai nuo grandinės). Standartiškai buitinėje instaliacijoje izoliacijos varža turi būti ne mažesnė kaip 0,5 MΩ. Tinkamai įvertintas rezultatas leidžia įsitikinti, kad srovės nuotėkio rizika yra priimtina, o trumpųjų jungčių ir gaisro pavojus yra sumažintas.
Nuo šio rodiklio priklauso ir papildomos priemonės: blogas rezultatas gali rodyti atlaisvėjusį ar surūdijusį kontaktą, kuris gali kaitinti aplinkinius elementus, lydyti izoliaciją ir galiausiai sukelti gaisrą. Todėl matavimai turi būti atliekami periodiškai, o rezultatai įforminami protokolu, kurį pasirašo VERT atestuotas specialistas. Iš dalies - termoviziniai matavimai papildomai parodo, kur kaista grandinės, bet izoliacijos varža vis tiek atlieka esminį vaidmenį atskleidžiant slypinčius defektus.
Įžeminimo įrenginių matavimai ir protokolai
Įžeminimo įrenginių matavimai taip pat reglamentuojami: iki 1000 V įrenginių - kartą per tris metus; aukštesnės negu 1000 V iki 35 kV - kartą per šešis metus; liftų, skalbyklų, pirčių ir kranų įžeminimo taškai - kartą per metus. Įžeminimo įrenginys - įžemintuvo ir įžeminimo laidininkų visuma; įžemintuvas - grunte esančių elektrodų, jungiamųjų laidininkų ir išlyginamojo tinklo visuma; įžeminimo laidininkas - laidininkas, jungiantis žaibo ėmiklį su įžemintuvu. Įžeminimo sistemų tikrinimas užtikrina, kad žaibo įtaka ir sistemų apsauga veiktų tinkamai, kai įvyksta gedimai ar potvyniai.
Žaibolaidžių ir statinių apsaugos nuo žaibo matavimai
STR 2.01.06 „Statinių apsauga nuo žaibo. Išorinė statinių apsauga nuo žaibo“ nustato, kad apsaugos įrenginiai turi būti apžiūrimi ir tikrinami tam tikrais laikotarpiais, priklausomai nuo apsaugos klasės. Klasėms I-IV taikomi skirtingi periodai: I ir II - 1 metai apžiūrai, 2 metai tikrinimui; III ir IV - 2 metai apžiūrai, 4 metai tikrinimui. Statinio apsaugos patikimumas nustatomas įvertinus statinio paskirtį ir galimą žaibo padarinių sunkumą, atsižvelgiant į LST EN 62305-2 nuostatas. Išorinė apsauga skirstoma į keturias klases.
Nepaleidžiamos ir privalomos procedūros: vadovai ir praktika
Nuo 2014 m. sausio 1 d. įsigaliojo pakeitimai objekto priešgaisrinės saugos patikrinimo tvarkoje, kurios keitė kai kurias nuostatas, įskaitant kabelių ir laidų izoliacijos varžų matavimą. Juos atlikti būtina laikantis teisės aktų reikalavimų ir naudojant specialias procedūras. Objektų izoliacijos ir įžeminimo varžų matavimai atliekami vadovaujantis 2016 m. spalio 26 d. įsakymu Nr. 1-281 ir kitais susijusiais teisės aktais, kurių apimtys ir periodiškumas reglamentuojami suvestinėje redakcijoje 2023 m. nacionalinėje teisės aktų bazėje.
Kaip pasirinkti paslaugų teikėją ir ką tikrinti
Specialistai teikia rangovo aktą (Elektros įrenginių techninės būklės patikrinimo aktas) - oficialus dokumentas, patvirtinantis, kad instaliacija atitinka saugumo reikalavimus ir tinkamai eksploatuojama. Standartinio buto matavimai su rangovo aktu dažnai užtrunka 1-2 valandas, o didesni objektai gali užtrukti pusę dienos ar ilgiau. Naudojama profesionali kalibruota įranga: megaommetrai, įžeminimo matavimo prietaisai, multimetrus ir kt. Matavimų metu gali būti trumpas neilginamų grandinių išjungimas. Svarbu išsaugoti svarbius duomenis kompiuteriuose ir pranešti apie jautrius prietaisus.
Periodiškumas priklauso nuo objekto tipo: privatūs namai dažnai neturi griežto privalomo tikrinimo laikotarpio, jeigu ne keičiate instaliaciją ar neparduodate. Tačiau platesnės įrenginių grupės ir pramoniniai objektai reikalauja nuoseklių planų ir protokolų. Paslaugos dažnai įtraukiamos į VEI kompanijų teikiamas paslaugas, kurios pateikia protokolus ir įvertinimus per trumpiausią laiką. Norint užtikrinti, kad įvykiai būtų apdoroti teisiškai, protokolai turi būti pasirašomi akredituotų specialistų.
Practikų įvairovė ir praktinės įžvalgos
Rekomenduojama atlikti termoviziją kartu su varžų matavimais: termovizija parodo perkaitusias vietas, o varžų matavimai - jų priežastis. Abi procedūros yra sinonimi: termovizija parodo, kur kaista, o varžų matavimai - kodėl kaista. Periodiniai matavimai ir protokolai užtikrina, kad Jūsų elektriniai įrenginiai veiktų saugiai ir atitiktų teisės aktų reikalavimus. Vietovėse su dideliu el. įrenginių skaičiumi ar sudėtingomis grandinėmis rekomenduojama derinti įvairius metodus ir laikytis nustatytų periodiškumų.
Norint maksimaliai užtikrinti saugumą, būtina laikytis visų teisinių nuostatų, o teisės aktų laikymosi aspektai yra tiesiogiai susiję su įrenginių patikra, kurios protokolai turi būti registruojami ir laikomi nurodytose redakcijose. Jei kyla klausimų dėl konkrečių skaičių, rekomenduojama kreiptis į Lietuvos energetikos specialistus arba VEI atstovybes - jie suteikia visą informaciją apie paslaugų kainas, protokolų formatus ir reikalingus dokumentus.
Įžeminimo laido paaiškinimas

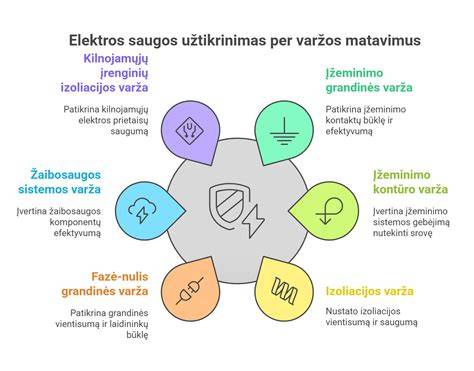

Apibendrinant gali būti pažymėta, kad izoliacijos varžos matavimai, įžeminimo įrenginiai, žaibolaidiniai įrenginiai bei termovizija sudaro pagrindą elektrinės sistemų saugumui. Nuolatinis šių parametrų stebėjimas ir periodiškumas nustatytuose laikotarpiuose yra būtinas norint užkirsti kelią nelaimingiems atsitikimams ir užtikrinti teisės aktų laikymą.
Duomenų santrauka ir praktiniai skaičiai
- Izoliacijos varža: ne mažiau nei 0,5 MΩ buitinėje instaliacijoje.
- Izoliacijos varža iki 1000 V įtampos aparatų - periodiškumas ne rečiau kaip kas 6 metai (26.1 punktas).
- Vartotojų įžeminimo įrenginiai: iki 1000 V - kartą per 3 metus; 1000-35 kV - kartą per 6 metus; tam tikros įrenginių taškai (liftai, skalbyklos) - kartą per metus (28.4 punktas).
- Žaibolaidžio įžemintuvo ir pereinamųjų jungčių matavimai - priklauso nuo statinio apsaugos klasės (STR 2.01.06).
