Izoliacijos varžos matavimo prietaisas: aprašymas, naudojimas ir kaip pasirinkti technines charakteristikas

Hioki IR5050 izoliacijos testeris - profesionalus prietaisas izoliacijos būklei vertinti aukštos įtampos sistemose. Hioki IR5050 - tai pažangus izoliacijos varžos matuoklis, skirtas tiksliai matuoti ir įvertinti aukštos įtampos įrangos, tokios kaip transformatoriai, elektros varikliai ir kabeliai, izoliacijos būklę. Kompaktiškas, lengvas, su IP65 klasės atspariu dėklu - pritaikytas darbui sudėtingose sąlygose. Hioki IR5050 - tai patikimas partneris elektros izoliacijos matavimams tiek lauke, tiek dirbtuvėse.

Elektros testeris PCE-IT100 pasirinktinai generuojant 125 V, 250 V, 500 V ir 1000 V pagalbines įtampas, matuoja izoliacijos varžą iki maks. 4000 MΩ. Be to, šiuo elektros testeriu galima matuoti mažos varžos grandines iki 400 Ω ir atlikti kintamosios, taip pat nuolatinės įtampos matavimo funkciją. Nepertraukiamo matavimo režimas su garsiniu signalu taip pat yra šio testerio įrangos dalis. Be duomenų išlaikymo funkcijos, skirtos išlaikyti išmatuotą srovės vertę, maks. arba min. Dėl didelių ekrano skaičių ir pašvietimo, matuojamas vertes lengva skaityti net esant prastam apšvietimui.

Dideli mygtukai ir sukamoji rankenėlė matavimo funkcijoms pasirinkti, leidžia lengvai valdyti elektros testerį. Elektros testeris tiekiamas kartu su bandomųjų laidų su bandymų zondais rinkiniu, bandomuoju laidu su krokodilo spaustuku ir 6 baterijomis. Visiškai ištaisytos nuolatinės srovės įtampos dielektrinei medžiagai ir di-elektrinei medžiagai atliekamas paprastas izoliacijos varžos matavimas arba izoliacijos bandymas (kartais vadinamas „sandaros bandymu“).

Šio testo tikslas - įvertinti srovės ir omų dėsnius, kai įtampa pritaikoma dielektrinei medžiagai. Čia tekanti srovė yra nuotėkio srovė, o jos vertė yra labai maža. Tikimasi, kad izoliacijos varža bus mega omų lygyje. Apskaičiuojant izoliacijos varžą, matuojamai sistemai taikoma pastovi įtampa ir matuojama srovė. Šis įtampos ir srovės santykis suteikia mums izoliacijos varžą. Aukšti izoliacijos arba izoliacijos varžos matavimų rezultatai rodo gerą izoliaciją, o maža izoliacijos vertė gali signalizuoti gedimą arba pavojų.

Izoliacijos varža matuojama naudojant „Megger“ įtaisus. Norint sužinoti elektrinio variklio izoliacijos varžą, išmatuojama variklio apvijų ir žemės varža. Jei izoliacijos varžos vertė yra 2 megaohm ir mažesnė, variklio izoliacija yra labai prasta. Būtina užtikrinti, kad normaliomis eksploatavimo sąlygomis ir įtampa veikiančiose dalyse būtų visiškai atskirtos įtemptos sekcijos. Siekiant išvengti gyvų daiktų pažeidimo, būtina atlikti izoliacijos bandymus laikantis standartų ir imtis visų saugos priemonių.

Taškai, į kuriuos reikia atsižvelgti matuojant izoliacijos varžą: leistina srovė įvairiose instaliacijose dažnai siekia apie 1 mA; matuojama įtampa turi būti ne mažesnė kaip 1000 V; izoliacijos varža yra bendra varža tarp bet kurio dviejų taškų, atskirtų izoliacija. Izoliacijos varža rodo, kiek efektyviai dielektrikas atsisako elektros srovei. Izoliacija pradeda dilti vos sumontavus, o esant ekstremalioms sąlygoms greitai blogėja. Visada svarbu laikytis saugos reikalavimų, užtikrinti didelę izoliaciją tarp energijos grandinės ir aplinkos.

Bandyme naudojami atskyrikliai neturi viršyti leistinos nuotėkio srovės ribos. Izoliatoriaus atsparumas elektros srovei vadinamas izoliacijos varža. Kai kuriuose bandymuose reikalingas atskiras kryptys, pvz., įtampa tarp šaltinio ir įžeminimo. Tuo pačiu metu būtina užtikrinti, kad laidas būtų tinkamai izoliuotas nuo įrodymų gnybtų, kad matavimas būtų tikslus. Tarptautiniai standartai dažnai nurodo, kad matavimų metu tachometro sukimosi greitis turi būti kuo arti vardinės vertės, o darbo režimas - nuosekliai stabilus.

Kaip pasirinkti technines charakteristikas izoliacijos varžos matavimo prietaisui

1. Matavimo diapazonas ir tikslumas - įsitikinkite, kad prietaisas matuoja iki reikšmingų megaohmų ir gali tiksliai įvertinti mažas sroves, ypač kai kalbama apie nuotėkio srovę.
2. Įtampa ir galimybė generuoti pagalbines įtampas - pasirinkite modelį, kuris gali generuoti 125 V, 250 V, 500 V ir 1000 V (arba daugiau), kad atitiktų jūsų sistemų reikalavimus.
3. Įrenginio atsparumas aplinkai - IP65 apsauga, tvirtas korpusas ir patikimos baterijos užtikrina darbą sudėtingomis sąlygomis ir lauke.
4. Duomenų išsaugojimas ir atminties funkcijos - laikymo funkcijos padeda išsaugoti matavimus, palengvina analizę vėliau.
5. Vartotojo sąsaja - dideli ekranai, ryškus apšvietimas, paprasti valdikliai (mygtukai, sukamoji rankenėlė) palengvina darbą su prietaisu.
6. Priemonių komplektas - įtraukto kabelio ir zondų komplektas, bandomasis laidinimas ir įžeminimo pakuotė užtikrina visapusišką testavimą.
7. Garsinis signalas ir režimai - papildomi signalai gali padėti dirbti esant triukšmingoje aplinkoje ar kai matavimai turi būti tiksliai laikomi.
8. Patikimumas ir servisas - pasirinkite prekės ženklą su plačiu aptarnavimo tinklu ir įsitikinkite, kad turite prieigą prie atsarginių dalių.

Prieš bandymą ir saugos nurodymai

• Prieš bandymą pašalinkite išbandyto maitinimo laidą varžą ir visus išorinius laidus bei įžeminkite jį, kad būtų galima iškrauti.
• Jei naudojate kelių gyslų maitinimo kabelius, atskirai patikrinkite kiekvienos šerdies laido fazės izoliacijos varžą.

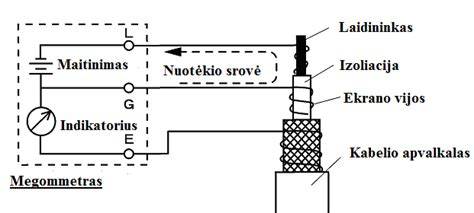

• Prijunkite išbandyto šerdies laido išeinančią liniją prie meggerio laidų gnybto (L), o kitus šerdies laidus sutrumpinkite su įžeminimu (švinio paketu), prieš prijungdami juos prie įrenginio įžeminimo gnybto (E).
• Sukant ciferblato matuoklio rankenėlę pastoviu 120 r/min greičiu, rodyklė palaipsniui kyla aukštyn. Palaukite 1 minutę ir užrašykite izoliacijos varžos vertę (santykinai dėl trijų srovės komponentų, kurios nyksta laikui bėgant).
• Bandymo metu kruopščiai užpildykite įrašus ar lenteles, kad būtų galima lengvai analizuoti bandymo rezultatus.

Meggerio L-galo laido izoliacijos varža yra lygiagreti maitinimo kabelio izoliacijos varžai. Laido izoliacijos varža turi būti didelė ir neturi būti tempiama į žemę. Jei laidas turi būti prijungtas prie maitinimo kabelio šerdies per kitas atramas, atrama turi būti gerai izoliuota, kitaip tai turės įtakos matavimo tikslumui. Bandymo metu tachometro sukimosi greitis turi būti kiek įmanoma mažesnis už vardinę vertę ir išlaikyti vienodą greitį.

Standartiniai principai ir praktiniai patarimai

Izoliacijos varža apibrėžiama kaip nuolatinės įtampos, tekančios per izoliaciją, ir atitinkamos srovės, praeinančios per ją, santykis. Siūloma atlikti matavimus po tam tikro testavimo laiko, dažnai 1 arba 10 minučių, priklausomai nuo testo tipo. Teoriškai, srovės, tekanti per nuotėkio kelią ir per izoliaciją, turi būti įvertintos tik po visų komponentų nykimo. Praktikoje laikomasi standarto, kuris nurodo, kad rodmenys turi būti atliekami praėjus vienai minutei nuo srovės prijungimo, siekiant stabilumo.

Prireikus galima pridėti galimybes analizei ir duomenų vizualizacijai: lentelės ir trumpi komentavimai apie bandymo laiką, sąlygas ir įrenginio būklę. Tokios detalės padeda suprasti įrangos izoliacijos būklę ilgesniu laikotarpiu ir palyginti rezultatus tarp skirtingų testų ar laikotarpių.

Rezervinės priemonės ir sauga

• Turi būti išmatuotas izoliacijos varža ir užtikrinta visa izoliacija tarp energijos grandinės ir aplinkos elektros grandinėje.
• Įrenginiams būtinai taikytos saugos priemonės - neturėtų būti jokios rizikos gyvybei ar turtui.
• Įtraukus aplinkos sąlygas, svarbu atsižvelgti į aplinkos sąlygas (drėgmė, temperatūra, užterštumas), kurios gali paspartinti izoliacijos degradaciją.
}
