Izoliacijos varžos matavimo prietaisas iki 2500 V: veikimo principas ir techninės charakteristikos

Šiame darbe apžvelgiama izoliacijos varžos matavimo technologija, reikšmė elektromontavimo saugumui ir praktiniai aspektai, susiję su matavimais iki 2500 V. Aptariami instrumentai, jų tikslumas, naudojimo sąlygos, gedimų atsiradimo priežastys bei rekomendacijos, kaip užtikrinti patikimus matavimo rezultatus cheminei agresijai ir įrenginių eksploatacijai pavojingose aplinkose.

1. Pagrindiniai principai ir tikslas

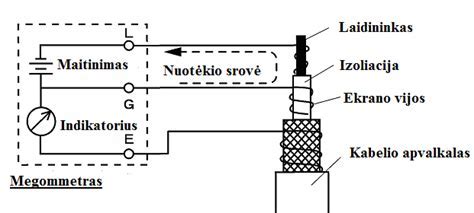

Izoliacijos varža (megohmų) matuojama naudojant nuolatinę įtampą, siekiant įvertinti saugų grandinių izoliacijos būklę ir identifikuoti galimus defektus. Didelė izoliacijos varža rodo gerą izoliaciją, o mažesnė - galimas gedimas ar ženkliai išaugusi rizika. Praktinėje eksploatacijoje svarbu nuosekliai palyginti gautas vertes su normomis ir ankstesniais protokolais, kad būtų galima įvertinti įrangos būklę laikui bėgant.

2. Matavimo įranga ir jos techninės charakteristikos

Naudoti matavimo prietaisai turi būti patikrinti Valstybinės metrologijos tarnybos (VMT) ar atitinkamų standartų reikalavimus atitinkantys. Stebimi principai ir diapazonai:

• Skaitmeninis izoliacijos varžos matuoklis 4103 IV: matavimo įtampa pasirenkama nuo 500 V iki 5 kV; rodmenys rodomi 0-2500 V diapazone pagal įrenginio specifikacijas.
• MP-mentedinis matavimo metodas dažnai taikomas kabelių ir įrangos izoliacijai chemijoje agresyvioje aplinkoje. Sistemų tikslumas priklauso nuo naudojamo testavimo metodo ir aplinkos sąlygų.
• Vartojami papildomi įrenginiai: dviejų fazių-nulinio potencialo matavimai, kilpos fazė-nulis varžos matavimai ir pan.

2.1. Praktiniai matavimai ir jų įgyvendinimas

Pratybose buvo taikomas įvairus montavimo ir matavimo metodų derinys, siekiant įvertinti izoliacijos varžą skirtingose situacijose ir aplinkose:

• Remontuojant /~emintuvą, patikėta, kad kontaktų pereinamosios varžos ir horizontalios eilės jautri uždarymų kokybės - buvo patikrinamos ir suvirinimo vietos padengtos cinko dangomis; matavimo rezultatai fiksuoti protokole.
• Vibroplaktuku kalti variuoti strypai, po kiekvieno kalimo matuojama izoliacijos varža - taip pat patikrinami ir galimi gedimai bei jų priežastys.
• Pavyzdžiai su AB Lietuvos dujos ir kitų objektų demonstravo, kad įvairioms vietoms taikomi skirtingi montavimo metodai gali įtakoti matavimo rezultatus, todėl būtina atlikti korekcijas ir palyginimus lentelėse.

2.2. Personalas ir eksploatacijos sauga

Darbo sauga - tai kritinė dalis, kai vykdomi įrangos matavimai chemijoje agresyvioje aplinkoje. Personalas turi laikytis saugos reikalavimų, užtikrinti skydelių apsaugą, laikytis hermetiškumo klasų ir vengti kontaktų su pažeidžiamomis dalimis. Taip pat laikomi profilaktiniai darbai, tokie kaip kontakto valymas, oksidavusių jungčių sutvarkymas ir šviestuvų bei laidų patikra.

2.3. Matavimo rezultatai ir jų interpretavimas

Analizės rodo, kad izoliacijos varža chemijoje agresyvioje aplinkoje gali mažėti laikui bėgant, tačiau tinkamai atliekant profilaktinius darbus ir reguliarią priežiūrą, gedimai gali būti užkirsti įspėjimo laikotarpiu. Dažnai matomi dideli pokyčiai, kai vienas elektrodas nesugeba pasiekti reikiamos įtampos atskirose grandinėse. Remiantis lentelių duomenimis, galima įvertinti, ar reikia papildomų elektrodų ar naujo montavimo sprendimo.

2.4. Apsauginio įjungimo sistema ir jos vertinimas

Apsauginės grandinės suveikimo laikas priklauso nuo pilnutinės grandinės inkorporuotos izoliacijos ir laidininkų izoliacijos varžos. Dažnai tikrinama tiek su įjungtu tinklu, tiek išjungus, siekiant įvertinti laiko parametruose vykstančias charakteristikas ir patikrinti, ar apsaugos įrenginiai reaguoja tinkamai trumpųjų jungimų atvejais. Tokie matavimai užtikrina, kad įranga ir patalpos būtų apsaugotos nuo pavojingų srovių nuotėkio bei trumpųjų jungimų.

3. Praktiniai patarimai matuojant iki 1000-2500 V

Prieš bandymus būtina atjungti maitinimą, iškrauti įrangą ir įžeminti šerdies laidus, taip užtikrinant saugų darbo pobūdį. Kai matuojama kelių šerdžių kabelių izoliacijos varža, kiekvienos šerdies fazės įtampa ir izoliacijos varža turi būti įvertintos atskirai. Naudojant purtiklį, izoliacijos varža turi būti išmatuojama laikantis nustatytų saugos parametrų: į töötą įtampa neturi viršyti rekomenduojamų ribų, o reikalingos žymėjimo ir izoliuotųjų jungčių priemonės turi būti patikimos.

Bandymų metu patartina laikytis šių punktų:

• Nustatyti teisingą testavimo greitį (pvz., 120 r/min) ir palaikyti stabilų darbą visą nustatytą laiką (maždaug 1 minutę) - taip užtikrinama, kad izoliacijoje atsiradus srovėms, jų sumažėjimas būtų aiškiai matomas.
• Atlikti išankstinę patikrą prieš pradedant matavimus, įsitikinti, kad purtyklė ir šoniniai laidai yra tinkamai sujungti ir izoliuoti, o bandymo objekte nėra perteklinių krovinių.
• Jei matavimai atliekami intensyviomis sąlygomis (aukšta įtampa, chemine aplinka), būtina pažymėti visas aplinkos sąlygas ir patikslinti protokolus.

4. Papildomi matavimo aspektai

Viena svarbi dalis - izoliacijos varža transformatoriui. Po tinkamai atlikto montavimo, remontų ar ilgo eksploatavimo būtina išmatuoti izoliacijos varžą transformatoriuje 1000-2500 V įtampa. Jei izoliacijos varža staiga sumažėja iki 50% pradinės vertės, tai signalizuoja apie būtinybę atlikti kapitalką remontą. Svarbu įvertinti oro sąlygas: temperatūra virš 5 °C, drėgmė mažiau nei 70% ir pan. Atlikti matavimai turi būti užregistruoti transformatoriaus rinkmenoje.

Žemojoje įtampoje purtiko matavimai atlieka specifinį vaidmenį. Nors aukštos įtampos bandymai suteikia didesnį aiškumą dėl žemesnio kontakto atsparumo, apžiūrint mažos įtampos įrangą reikia naudoti atitinkamą metodiką su 500-1000 V purtikliu ir laikytis saugos priemonių. Tokie matavimai padeda nustatyti vidinius defektus, įskaitant galimą kontaktų oksidaciją, izoliacijos dėmes, bei kitus gedimus.

5. Sėkmės rodikliai ir rekomendacijos

Geresni matavimo rezultatai pasiekiami, kai:

• Profilaktiškai atliekami kontaktų valymo darbai, oksidavusių jungčių sutvarkymas, skydelių hermetiškumo užtikrinimas;
• Naudojami patikrinti įrenginiai, kurių tikslumas atitinka EN/IEC standartus, ir laikomasi LST EN 61557-3 nuostatų dėl paklaidos ribų;
• Procedūros laikomasi nuosekliai: atjungti maitinimą, iškrauti įrangą, atlikti matavimus užtikrinant saugų darbą, o po matavimo - laikytis reikalavimų dėl įrangos iškrovimo.

Norminiai teisės aktai ir techniniai dokumentai įvardija matavimų tikslus ir jų panėšėjimą į įrangos patikrojimą. Todėl svarbu sistemingai skaičiuoti varžos pokyčius ir įvertinti riziką kilus gedimams, įskaitant potencialias grėsmes gyvybei ir turtui.

Kalbant apie praktinį taikymą, pateikiama trumpa lentelė su tipiniais matavimų iš rezultatų: diapazonai, įtampa, tikslumas ir tikslūs pavyzdžiai iš konkrečių objektų (statinių, įmonių padalinių). Tiekėjų protokolai ir matavimo įrašai (protokolai Nr. 1, Nr. 2 ir pan.) leidžia palyginti ir įvertinti rezultatus dermėje su norimomis normomis.

Šioje tematikos dalyje pateikti duomenys iliustruoja, kaip skirtingi matavimo metodai ir montavimo sprendimai įtakoja izoliacijos varžos matavimus. Taip pat pabrėžiama, kad būtina užtikrinti saugą dėl galimų pavojų tiesiogiai ir netiesiogiai per įrenginius ir aplinką.

6. Išvada

Patikima izoliacijos varžos matavimo praktika reikalauja nuoseklumo, laikymosi įstatymų bei standartų, tinkamos įrangos ir teisingos priežiūros. Žinant, kad matavimo vertės keičiasi dėl temperatūros, drėgmės ir senėjimo, svarbu reguliariai atlikti matavimus, fiksuoti protokolus ir atlikti profilaktinius darbus, kad įranga būtų saugi ir patikima.
