Izoliacijos varža (arba izoliacijos varža) yra bendra varžos vertė tarp bet kurių dviejų taškų, atskirtų elektros izoliacija. Naudojami izoliacijos varžos bandymai nustato, kiek efektyviai dielektrikas (t.y. izoliacija) priešinasi elektros srovės tekėjimui. Izoliacija pradeda dilti vos tik ją sumontavus. Izoliacijos savybės blogėja naudojant įrangą. Atšiauri aplinka, ypač įranga, kurioje yra itin aukšta temperatūra arba cheminis užterštumas, pagreitina šį procesą. Šis pablogėjimas sukelia nepageidaujamų pasekmių elektros energijos tiekimo patikimumui ir personalo saugumui.
Izoliacijos varža apibrėžiama kaip nuolatinės įtampos, tekančios per izoliaciją, ir atitinkamos srovės, praeinančios per ją, santykis. Šio pasipriešinimo matavimas yra labai svarbus. Paprastai matavimas atliekamas praėjus tam tikram laikui po bandymo įtampos prijungimo. Standartinis įtampos tiekimo laikas yra 1 arba 10 minučių. Toliau aptariami pagrindiniai matavimo metodai transformatoriaus izoliacijos varžai įvertinti, jų principai ir praktikavimo ypatumai.
1 metodas: Megger testas

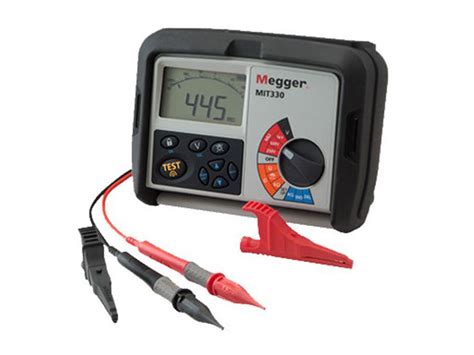

Dažniausiai naudojamas transformatoriaus izoliacijos varžos matavimo metodas yra Megger testas. Naudodami „Megger“, galime išmatuoti transformatoriaus izoliacijos varžą, sukurdami aukštos įtampos, žemos srovės nuolatinės srovės įkrovą transformatoriaus izoliacinėje medžiagoje. Priimtinos transformatorių izoliacijos varžos vertės skiriasi priklausomai nuo transformatoriaus įtampos.
2 metodas: poliarizacijos indekso testas (PI)
Poliarizacijos indekso (PI) testas yra kitas metodas, naudojamas transformatoriaus izoliacijos varžai matuoti. PI testas naudojamas transformatoriaus izoliacijos sistemos būklei ir jos gebėjimui užtikrinti saugumą bei apsaugoti transformatorių nuo pažeidimų dėl elektros gedimų. Atliekant šį bandymą, izoliacijos varža matuojama dviem laiko intervalais, paprastai kas 10 minučių ir 1 minutę. Tada PI apskaičiuojamas imant izoliacijos varžos, išmatuotos 10 minučių, ir izoliacijos varžos, išmatuotos po 1 minutės, santykį.
3 metodas: pakopos įtampos bandymas
Pakopos įtampos bandymas yra transformatoriaus izoliacijos varžos matavimo metodas, apvijai taikant laipsnišką nuolatinę įtampą ir išmatuojant gaunamą srovę. Šis testas naudojamas transformatoriaus izoliacijos būklei įvertinti ir gali atskleisti bet kokius izoliacijos sistemos trūkumus. Pakopinio įtampos bandymo metu įtampa didinama iš anksto nustatytais žingsniais ir išmatuojama susidariusi srovė. Tada izoliacijos varža apskaičiuojama pagal srovę, išmatuotą kiekviename žingsnyje. Šio testo rezultatus sunku interpretuoti ir geriausia patikėti patyrusiems specialistams.
4. Kai vienas įrenginys | Apsaugos ir apribojimai
Paslauga atliekama vadovaujantis Lietuvos Respublikos teisės aktais dėl elektros įrenginių bandymų normų ir apimties. XXVI skirsnyje apibrėžiamos tam tikros situacijos, kai nematuojama izoliacijos varža tenka dėl demontavimo darbų ar kitų aplinkybių. Taip pat pateikiama instrukcija, kaip elgtis su skydeliais ir apsaugos grandinėmis. Tokios nuostatos užtikrina saugų matavimų vykdymą ir apsprendžia procedūras.
5. Praktiniai duomenys iš Lietuvos įmonių praktikos
Tekste pateikti praktiniai pasekėliai rodo, kad izoliacijos varža ženkliai skiriasi priklausomai nuo aplinkos (chemine įtaka agresyvi aplinka), įrangos tipų, bei profilaktinių darbų atlikimo laiko. Pavyzdžiui, įrenginių remontas, atnaujinimas ir profilaktika turi įtakos matavimo rezultatams. Taip pat aptariami specifiniai matavimų atvejai: elektros instaliacijos izoliacijos varža šalyje, transformatorių ir kabelių matavimai. Gali būti naudojamos įvairios matavimo įrangos - Megger įranga, 4103 IV, METROHM E1610 ir kt. Duomenys rodo, jog įrenginių izoliacijos varža turi būti laikoma aukštesnė nei tam tikros ribos, kad užtikrinti saugų veikimą.
6. Saugos ir praktiniai patarimai
- Prieš bandymą pašalinkite maitinimo šaltinį ir išjungtas grandines; įžeminkite įkrovimo taškus.
- Naudokite tinkamą įtampą tenkinsiančią įrangą ir laikykitės NIST/IEC gairių dėl duomenų tikslumo ir saugumo.
- Stabilizuokite rankenėlės greitį iki švelnaus - apie 120 r/min - ir atlikite matavimus po 1 minuto.
- Atskirkite kiekvieno kabelio šerdies laidą atsietai, kad išvengtumėte klaidų dėl šiluminės ar nepriklausomos įtampos dalies.
7. Praktiniai pasakojimai iš tyrimų protokolų
Tyrimuose dažnai matyti, kad izoliacijos varža chemijos agresyvioje aplinkoje mažėja, o taikant tradicinius montavimo metodus gali būti didesnės įtampų svyravimai. Tyrimai rodo, jog nauji montavimo metodai gali sumažinti varžos nuokrypius ir pagerinti patikimumą. Tačiau visada svarbu įvertinti matavimo sąlygas: aplinkos temperatūrą, drėgnumą, galimas judėjimo vibracijas ir kt. Izoliacijos varža yra vienas iš pagrindinių saugumo rodiklių, o jos matavimo protokolai turi būti tikslūs ir nuoseklūs.
8. Pastabos dėl neatitikimų ir žymėjimų
Norminis teisės dokumentas ir elektros įrenginių bandymų normos bei apimtys yra neatskiriama matavimų dalis. Rekomenduojama užpildyti protokolus tiksliai ir sistemingai, kad būtų galima palyginti rezultatus laikui bėgant. Didelė svarba teikiama saugumui, kai matavimai atliekami aukštos įtampos sąlygomis, ir kai darbuotojai naudoja specialią įrangą.
9. Duomenų ir atskaitomybės įtraukimas
Matavimo duomenys, įskaitant įtampos, varžos ir aplinkos sąlygų įrašus, būtini sprendžiant apie izoliacijos būklę. Įrašavimai turi būti tikslūs, o rezultatai - palyginami su ankstesniais matavimais. Paslaugos atitinka Lietuvos energetikos ministro įsakymo nuostatas dėl bandymų normų ir apimties, teikiant saugios ir patikimos įrangos patikrinimo paslaugas.
