Izoliacijos ir pereinamųjų varžų matavimas: svarba, metodai ir galios padidinimas

Elektros instaliacija namuose ar komerciniuose pastatuose yra viena iš svarbiausių sistemų, užtikrinanti saugų ir patikimą elektros energijos tiekimą. Norint išlaikyti jos tinkamą būklę ir saugumą, būtina reguliariai atlikti izoliacijos ir pereinamųjų varžų matavimus. Šie matavimai padeda identifikuoti elektros sistemos gedimus, kurie gali sukelti srovės nuotėkį, trumpojo jungimo pavojų ar net gaisrą.

Kas yra izoliacijos ir pereinamųjų varžų matavimas?

Izoliacijos varžos matavimas - tai elektros instaliacijos techninis patikrinimas, kurio metu specialiais prietaisais matuojama laidų izoliacijos varža. Tai leidžia nustatyti, ar laidų izoliacija nepraradusi savo apsauginių savybių ir ar nėra srovės nutekėjimo. Matavimo norma buitinėje instaliacijoje pagal LST HD 60364-6 yra ne mažiau kaip 0,5 MΩ, o dažniausiai privaloma ≥ 1 MΩ.

Pereinamosios kontaktų varžos matavimas skiriamas įžeminimo įrenginių kontaktų tikrinimui - jų būklės, gnybtų ir elektros jungčių varžos matavimui. Šis matavimas padeda įvertinti, ar kontaktai nėra korozijos paveikti ar atlaisvėję, kas gali sukelti perkaitimą ir gaisrą.

Įžeminimo varžos matavimas patikrina, kaip veiksmingai įžeminimo sistema gali nutekinti avarinę elektros srovę į žemę. Jei įžeminimo varža yra per didelė, apsaugos relės ir saugikliai gali negalėti veikti tinkamai, o tai didina elektros smūgio ir gaisro riziką.

Fazė-nulis grandinės varžos matavimas užtikrina, kad visi laidininkai ryšiuojasi tinkamai ir atitinka elektrinius standartus. Blogas rezultatas gali reikšti neteisingą ar pažeistą laidų sujungimą.

Kaip atliekami varžų matavimai?

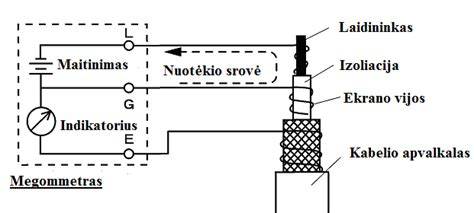

Varžų matavimus turi atlikti tik kvalifikuoti specialistai, turintys galiojančius Valstybinės energetikos inspekcijos (VERT) atestatus. Matavimai atliekami su sertifikuotais, metrologinę patikrą praėjusiais prietaisais, pavyzdžiui, megaohmetrais, kurie taiko padidintą nuolatinę įtampą (250 V, 500 V arba 1000 V) ir leidžia tiksliai nustatyti izoliacijos būklę.

Kabelių skerspjūvio plotas yra svarbus kriterijus vertinant, ar kabelis tinka numatomai elektros galiai. Paprastai įvadinio kabelio skersmuo nėra matuojamas - jo duomenys užrašyti ant paties kabelio arba juos patvirtina atestuoti elektrikai. Jei kabelis per mažas numatomai galios padidinimui, reikės pakeisti kabelį nauju, tinkamo skerspjūvio.

Įžeminimo ir pereinamųjų kontaktų varžų matavimai atliekami siekiant įvertinti sistemos apsaugos nuo galimų pavojų efektyvumą. Bloga kontaktų būsena ar įžeminimo sistema sumažina elektros saugumo lygį.

Matavimų rezultatų dokumentavimas ir privalumai

Po matavimų atliekami oficialūs matavimų protokolai, kurie kartu su kitais dokumentais pateikiami Valstybinei energetikos inspekcijai siekiant gauti pažymą apie elektros įrenginių patikrinimo būklę. Ši pažyma dažnai reikalinga, kai prireikia elektros galios padidinimo ar prijungimo prie skirstomųjų tinklų.

Oficialūs matavimo protokolai reiškia, kad elektros instaliacija atitinka teisės aktų reikalavimus ir yra saugi naudoti. Jie taip pat padeda laiku nustatyti brokerinius gedimus ir išvengti rimtų incidentų.

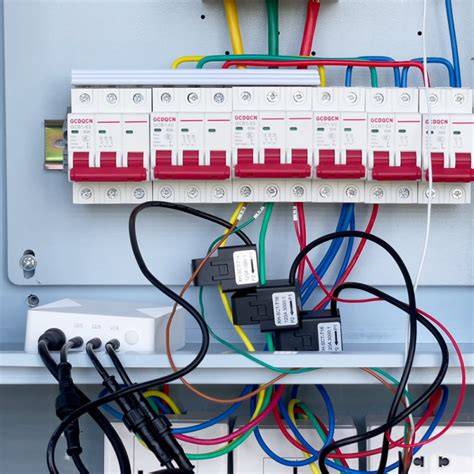

Elektros galios padidinimas ir trifazio įvado įrengimas

Jei turite vienfazį įvadą su 3 kW galia ir norite ją padidinti iki 7 kW su trifazio įvadu, pirmasis žingsnis yra kreiptis į AB ESO (Elektros skirstomųjų tinklų operatorių) klientų aptarnavimo centrą arba pateikti prašymą per www.manogile.lt. Prieš atliekant galios padidinimą, būtina turėti techninę elektros įrenginių būklės patikrinimo pažymą, pagrįstą varžų matavimo protokolais.

Galios padidinimo kaina priklauso nuo daugelio faktorių, įskaitant reikalingų įrangos montavimo ir pertvarkymo darbų apimtį AB ESO tinklo ribose. Kaina taip pat apima atvykimą, visus matavimus ir oficialių protokolų parengimą, tačiau netaisyto gedimų remonto į kainą neįeina. Orientacinė paslaugų kaina prasideda nuo 120 € už matavimus.

Turint esamą nepakankamo skerspjūvio įvadinį kabelį, gali prireikti jo keitimo, kad būtų užtikrinta saugi ir patikima trifazio elektros tiekimo sistema.

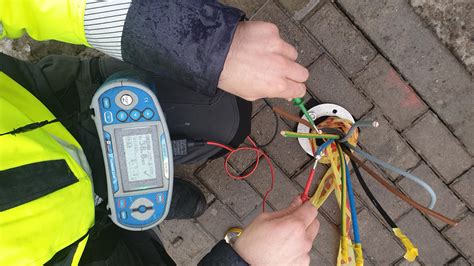

Kas turėtų atlikti izoliacijos ir varžų matavimus?

Varžų matavimai yra specializuotas procesas, reikalaujantis ne tik profesionalių prietaisų, bet ir patirties bei reikiamų kvalifikacijų. Todėl šiuos matavimus turi atlikti tik atestuotos įmonės ir kvalifikuoti specialistai, turintys Valstybinės energetikos inspekcijos išduotą galiojantį atestatą.

Matavimų metu atliekami šie pagrindiniai darbai:

• Kabelių izoliacijos varžų matavimas;
• Įžeminimo įrenginių varžų matavimas;
• Pereinamosios kontaktų varžos matavimas;
• Fazė-nulis kilpos varžos matavimas;
• Trumpojo jungimo srovių matavimas;
• Skirtuminės srovės apsaugų (srovės nuotėkio rėlių) tikrinimas.

Tokiu būdu užtikrinama, kad elektros sistema veikia saugiai, o galimi gedimai būtų identifikuojami ankstyvoje stadijoje.

Kada vertėtų atlikti varžų matavimus?

Varžų matavimai turi būti atliekami reguliariai pagal Lietuvos Respublikos energetikos ministro įsakymą Nr. 1-281 - bent kartą per 6 metus gyvenamosiose patalpose ir dažniau, jei aplinka yra drėgna, dulkėta ar chemiškai agresyvi (ne rečiau kaip kartą per metus).

Be to, varžų matavimai yra privalomi prieš:

1. naujos instaliacijos priėmimą;
2. elektros instaliacijos rekonstrukciją;
3. nekilnojamojo turto pirkimą-pardavimą;
4. draudimo atvejus;
5. komercinių pastatų prijungimą prie ESO;
6. periodiškai siekiant užtikrinti įrenginių saugumą.

Rekomendacijos ir paslaugų teikėjai

Jei kyla klausimų dėl izoliacijos ar kitų elektrinių parametrų matavimų, arba norite padidinti elektros galios pajėgumus, rekomenduojama pasikonsultuoti ir pasisamdyti atestuotą elektriką ar įmonę. Jie gali atlikti reikalingus matavimus, parengti oficialius protokolus ir suteikti konsultacijas, kaip tinkamai įrengti elektros sistemą.

Kvalifikuoti specialistai gali ne tik įvertinti esamą elektros instaliacijos būklę, bet ir atlikti remonto bei atnaujinimo darbus, užtikrindami saugų bei efektyvų elektrinės galios naudojimą.
