Laidai slypi sienose, kontaktai - už skydelio dangčio. Elektros instaliacija yra viena iš tų namų sistemų, kurias matome tik tada, kai kažkas sugenda. Ir dažnai tai „kažkas" jau reiškia pavojų - pažeista izoliacija, kaitinantis kontaktas, neveikiantis įžeminimas. Tai svarbiausias iš visų elektros bandymų. Kabelių izoliacija saugo jus nuo srovės nuotėkio, trumpojo jungimo ir gaisro.

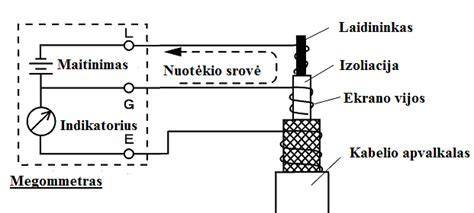

Megaohmetru (megommetru) per laidus praleidžiama padidinta nuolatinė įtampa (250 V, 500 V arba 1000 V - priklausomai nuo grandinės). Norma: ne mažiau 0,5 MΩ (megaomų) buitinėje instaliacijoje pagal LST HD 60364-6. Ką rodo blogas rezultatas. Atlaisvėjęs ar surūdijęs kontaktas - „tylus žudikas". Jis kaitina aplinkinius elementus, lydina izoliaciją, ir galų gale sukelia gaisrą. Kaip matuojama. Norma. Ką rodo blogas rezultatas. Jei įžeminimas neveikia, automatai ir RCD relės negali jūsų apsaugoti.
Ką rodo blogas rezultatas. Korozija, pažeisti elektrodai, išdžiūvęs gruntas, prastas kontaktas tarp elementų. Norma. Kada tikrinti. Kaip matuojama. Norma. Priklauso nuo automatinio jungiklio tipo (B, C, D) ir nominalo. Ką rodo blogas rezultatas. Gamybinės įmonės privalo periodiškai tikrinti nešiojamų elektros įrankių izoliaciją - megaohmmetru matuojama varža tarp laidininkų ir korpuso. Naujos instaliacijos priėmimas. Po rekonstrukcijos. Nekilnojamojo turto sandoriai. Draudimo atvejai. Periodiškai. Kas 6 mėn. Termovizija leidžia pamatyti tai, kas nematoma akiai - perkaitę kontaktus, perkrautas grandines, silpnas vietas. Didžiausias termovizijos privalumas - atliekama neišjungiant elektros, todėl nesutrikdo veiklos.
Varžų matavimų tipai ir jų vieta protokoluose
- Izoliacijos varža
- Įžeminimo varža
- Pereinamųjų kontaktų varža
- Fazė-nulis kilpos varža
Paprastai visas procesas trunka 2-4 valandas, priklausomai nuo grandinių skaičiaus. Svarbiausia - neignoruoti rezultatų. Kritiniai neatitikimai reiškia tiesioginę grėsmę; svarbūs - potencialią. Iš dalies - izoliacijos varžos matavimui reikia atjungti grandinę. Kiti matavimai (kilpų varža, termovizija) atliekami su įjungtu tinklu. Privalomų periodinių matavimų privačiam namui nėra (nebent keičiate instaliaciją ar parduodate). Megaoohmetras matuoja izoliacijos varžą taikydamas padidintą nuolatinę įtampą (250-1000 V) - tai leidžia aptikti defektus, kurių paprastas multimetras per žemoje įtampoje neparodys. Ne. Tai skirtingi metodai, kurie vienas kitą papildo. Termovizija parodo, kur kaista, o varžų matavimai - kodėl kaista.
Teisiniai ir reglamentavimo pagrindai
Pažymime, kad tokią pažymą iš VEI gauna ir AB ESO. Juridiniai subjektai gauna pažymą kartu su sąskaita faktūra. Dėl norminių dokumentų ir apimčių: balandžio 24 d. įsakymu Nr. 141 „Dėl norminio dokumento “Elektros įrenginių bandymo normos ir apimtys” patvirtinimo“ (Žin., 2001, Nr. 54-1930) buvo patvirtintos normos ir apimtys taikomos elektrinėms, tinklams ir vartotojams nepriklausomai nuo jų pavaldumo, tačiau buitiniams vartotojams neprivalomos. Šios normos taikomos pradedant naudoti ir eksploatuojant įrenginius. Elektros įrenginių bandymo normų ir apimčių 26.1 punktas nustato, kad: iki 1000 V įtampos aparatų izoliacijos varžos matavimų periodiškumas ne rečiau kaip 1 kartą per 6 metus. Įžeminimo įrenginių matavimai - iki 1000 V įrenginių vieną kartą per 3 metus, aukštesnės negu 1000 V iki 35 kV - vieną kartą per 6 metus; liftų, skalbyklų, pirčių - vieną kartą per metus. ŽAIBOLAIDŽIO SISTEMOS varžų matavimai nustato apsaugos tokį dažnį periodiškai, priklausomai nuo klasės.

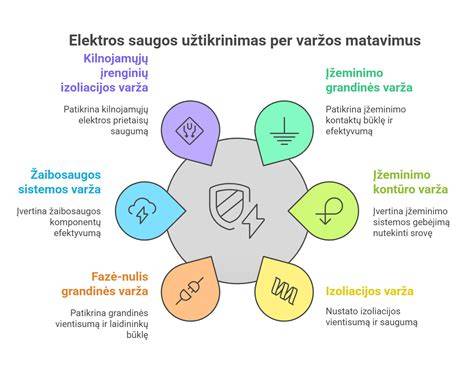

Kaip atliekami varžų matavimai ir ką stebi kiekvienas tipas
Izoliacijos varža - matuojama megometru (500-1000 V DC) tarp fazių, fazės-nulio ir fazės-žemės. Tikslas: patikrinti, ar izoliacija nėra pažeista ir ar nėra drėgmės įsigėrimo ar senėjimo defektų. Pažeista izoliacija kelia gaisro ir elektros smūgio riziką.
Įžeminimo varža - matuojama įžeminimo kontūro varža. Tikslas: užtikrinti, kad gedimo atveju įžeminimo srovė bus pakankama suveikti automatui ar RCD per reikiamą laiką.
Pereinamųjų kontaktų varža - matuojama kabelių jungčių, gnybtų ir įžeminimo grandinės kontaktų varža. Tikslas: didėjusi kontaktinė varža gali sukelti perkaitimą ir gaisrą; ankstyvas šio gedimo nustatymas - gyvybiškai svarbus.
Fazė-nulis kilpos varža - matuojama „kilpoje“ trumpojo jungimo varža prie kiekvieno grandinės taško. Tikslas: užtikrinti, kad trumpojo jungimo srovė pakankamai greitai iškvies saugos įrenginius.
Kartą iš karto ir dažnumas
Periodiškumas priklauso nuo patalpos tipo ir paskirties. Visi 4 matavimų tipai atliekami vienu metu - nustatytu intervalu pagal Aprašą Nr. 1-281. Po rekonstrukcijos, skydelio modernizavimo ar galios padidinimo matavimai privalomi.
Protokolas išduodamas per 1 d.d. ir turi teisinę galią - priimamas VERT, ESO, draudimo įmonėse ir pan. Protokole nurodomi bandymo metodai, matavimo priemonės ir išvados.
Kaip vyksta paslaugų teikimo procesas
- Kreipimasis ir objekto tipas
- Datos derinimas ir vizito laiko nustatymas
- Vieta ir matavimų atlikimas
- Protokolo parengimas ir perdavimas
- Kainodara ir papildomų dokumentų suteikimas
Mes, UAB NAT grupė, siūlome profesionalias varžų matavimo paslaugas ir išduodame oficialius protokolus, kurie tenkinami pagal Lietuvos teisės aktus. Atliekame visus 4 matavimų tipus, užtikriname kvalifikuotų specialistų darbą ir teikiame rekomendacijas dėl remonto bei priežiūros. Esame licencijuotas paslaugų teikėjas ir galime suteikti techninę būklės pažymą bei paruošti matavimų protokolus PAGD, ESO, draudimo bendrovėms, savivaldybėms ar Darbo inspekcijai.
Ar reikia papildomų matavimų kartu su varžų matavimais?
Taip. Kartu atliekama termovizija, kuri leidžia pamatyti nekontaktuojančius šilumos taškus ir įtartinus platumus. Termovizijos pranašumas - galima atlikti be išjungimo, todėl neišjungiama įranga. Taip pat gali būti įtraukti kilnojamosios įrangos izoliacijos matavimai bei bet kokių kitų prietaisų varžų matavimai pagal poreikį.
Kainodara ir pasirinkimo patarimai
Varžų matavimų kaina priklauso nuo objekto tipo, matavimų kieko ir įrenginių kiekio. Greitai įvertinti kainą galima atsakant į kelis klausimus apie objekto dydį ir poreikius. Jei reikia, galime sudaryti darbų planą ir užtikrinti greitą atlikimą, pateikiant oficialų protokolą pasirašytą VERT sertifikuoto specialisto.
Taip pat atsakome į dažnai užduodamus klausimus: kabelio skerspjūvio matavimas ir jo reikšmė galios padidinimui - galutinę išvadą turėtų pateikti atestuota įmonė ar elektrikas, kuris įvertins kabelio skerspjūvį, jų izoliaciją ir būtinumą naujo kabelio įvedimui. Paslaugos gali būti papildytos prijungimo paslaugų sutartimis su ESO, kurios apima montavimo ar pertvarkymo darbus.
iš ko susidaro galutinė paslauga
Paslaugos apima: izoliacijos varžos matavimą, įžeminimo įrenginių matavimą, pereinamųjų kontaktų matavimą ir fazės-nulis kilpos matavimą, kartu su oficialiu protokolu. Taip pat atliekami kilnojamojo pobūdžio varžų matavimai ir papildomi darbai, jei reikia peržiūrėti viso tinklo saugumą. Esant poreikiui, galime pasirūpinti ir kitų sistemų - energetikos įrenginių technine būkle, remontu ar atnaujinimu.
Trumpas vertinimas ir įžvalgos
Iš esmės varžų matavimai - esminė saugumo garantija, kurią periodiškai atlieka kvalifikuoti specialistai. Nuo jų priklauso, ar įranga tinkamai veiks, ar nebebus pavojų laidų vamzdynuose ir ar žaibo apsauga veiks tinkamai. Termovizija ir varžų matavimai vienas kitą papildo: termovizija parodo, kur kaista, o varžų matavimai - kodėl kaista.
