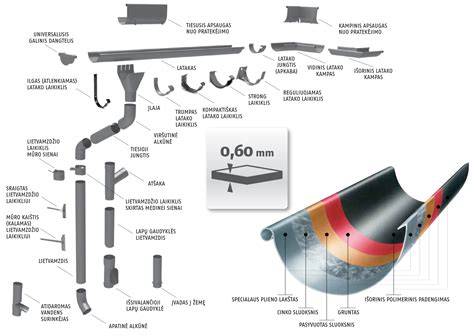

Pristatoma išsami stačiakampės lietaus nuvedimo sistemos montavimo instrukcija, kurioje dėmesys skiriamas tvirtinimo elementų išdėstymui, nuolydžiams, santakos vietos paruošimui, jungčių montavimui ir galutinei sistemos užbaigčiai. Instrukcijoje pateikti svarbiausi montavimo etapai, įrankiai ir saugos rekomendacijos, užtikrinančios tinkamą ir patikimą „KROP“ PVC stačiakampės lietaus nuvedimo sistemos veikimą.
Montavimo įrankiai ir pagrindinės saugos nuostatos
- Medienos pjūklas
- Atsuktuvas
- Gulsčiukas
- Kreidinė virvelė
- Liniuotė
- Pieštukas
- Siaurapjūklis
- Lakštinio metalo žirklės
- Tarpiklių purškiklis
Pasirengimas darbams: prieš montavimą būtina atidžiai perskaityti instrukciją ir vadovautis EU-OSHA rekomendacijomis. Dirbant ant stogo rekomenduojama naudoti asmenines apsaugos priemones: pirštines, apsauginius akinius, šalmas, saugos diržus ir kt. Taip pat reikėtų vengti kontakto su aštriais lakštų kraštais. Lakštinio metalo ir PVC gaminiai yra tinkami perdirbimui, o po gyvavimo ciklo produktai turi būti perduoti atliekų rūšiavimo punktui. Montavimui negalima naudoti žemesnės nei 5 °C temperatūros.
1. Stogo konstrukcijos paruošimas ir laikiklių montavimas
Norint tinkamai sumontuoti stačiakampę lietaus nuvedimo sistemą, gegnes turi būti nupjautos atitinkamai. Latako padėtis turi būti nustatyta taip, kad pratęsimo linija būtų 10-20 mm nuo išorinio latako krašto, siekiant apsaugoti nuo sniego smūgių. Jei toks montažas negalimas, stogo krašiai turi būti užtverti sniego apsaugos priemonėmis. Rekomenduojamas laikiklių išdėstymas - kas 50 cm.
2. Tinkamo latakų nuolydio nustatymas
Latakų nuolydis turi būti 0,3% lietvamzdžio santakos kryptimi (t. y. 3 mm nuolydis per 1 m). Pradėkite montuoti toliausiai nuo santakos esantį laikiklį, vėliau - laikiklį prie santakos. Likusių laikiklių tvirtinimo vietas nustatykite kreidine virvele. Taip užtikrinsite tinkamą nuolydį ir sumažinsite pratekėjimo riziką.
3. Santakos vietos nustatymas ir skylės paruošimas
Kitas etapas - žemiausioje latako taške, 15 cm nuo santakos kranto, montuoti laikiklius. Latako apačioje išpjaudama stačiakampė skylė, jos dydis atitinka lietvamzdžio matmenis. Skylės išpjovimui naudokite siaurapjūklį arba žirkles.
4. Latako jungties montavimas
Prieš montuojant jungiamąsias detales, naudokite tarpiklių purškiklį, siekiant palengvinti montavimą ir užtikrinti tinkamą šiluminį judėjimą. Latakų jungtys, santakos ir universalūs kampai įstatomi taip, kad latakų galai liktų apie 1 cm nuo krašto, o jungiančios dalys neužgožtų daugiau nei 5 cm.
5. Universalaus dangtelio montavimas
Latakų gale montuojami universalūs dangteliai. Užtikrinkite tinkamą tarpiklių purškiklio padėtį: pirmiausia pritvirtinkite galinę dangtelio dalį, tuomet suformuokite priekinę dalį.
6. Universalaus kampo montavimas
Universalus kampas pradedamas montuoti, įdedant lataką į galinę kampo dalį ir fiksuojant priekinę dalį kampinėje dalyje. Užtikrinkite tinkamą tarpiklio padėtį - naudokite tarpiklių purškiklį.
7. Lietvamzdžio montavimas
Santaką su vamzdžiu reikia sujungti alkūne arba jungtimi. Kaiščius fasade įrenkite pagal pastato apšiltinimo sluoksnio storį; ant kaiščių pritvirtinkite apkabas (ne didesniais kaip 2 m tarpais) ir įstatykite vamzdžius į apkabas. Svarbu užtikrinti teisingą apkabų suveržimą, kad vamzdis galėtų judėti dėl šiluminio poveikio.
8. Montavimo pabaiga
Norint nukreipti vandenį į nuotekų sistemą, po lietvamzdžiu įrenkamas universalus nusodintuvo dangtelis - išpjaukite skylę dangtelyje, įkiškite lietvamzdį į nusodintuvo skylę. Norint nutekėjimą į žemę, gale įstatykite alkūnę. PPR vamzdžių montavimas ir prijungimas reikalauja kruopštumo ir tinkamų žinių, siekiant užtikrinti ilgaamžiškumą ir patikimumą.
PPR vamzdžių montavimas ir jungimo ypatumai
1. PPR vamzdžių montavimo ypatumai: jie montuojami į sienas ir grindis, eksploatuojamas slėgis ir tempimas turi būti atlaikomi; jei turi izoliaciją, leidžiama išsiplėtimo kompen-sacija.
1.1. Paslėptas įrengimas: paslėstas įrengimas sienose ir grindyse apsaugo nuo mechaninių pažeidimų ir leidžia valdyti išsiplėtimą.
1.2. Išorinis vamzdynų tinklas: montuojant lauke, naudokite natūralią kompensaciją, išsiplėtimo žiedą ir laisvą pakabą. Inkariniam varžtui - paskirstykite plėtimosi jėgą.
1.3. Veleno vamzdžio montavimas: atstumas tarp dviejų inkarų neturi viršyti 3 m; teleskopavimas tarp sluoksnių gali būti taikomas.
2. PPR vamzdžių suvirinimo ir jungimo instrukcija
2.1. Suvirinimo parametrai: 260 laipsnių, įjungus maitinimą; žalia šviesa reiškia parengta. Jei aplinka žemesnė nei 5 laipsniai, šildymo laikas pailgėja 50%.
2.2. Darbo sąlygos: atlikti ant darbastalio; kai kurias jungtis galima padaryti sienoje.
2.3. Suvirinimo būdas: naudokite specialias žirkles, briauna lygi, išvalykite paviršių, kaitinkite iki 260 laipsnių, pažymėkite gylį, įstumkite vamzdžius ir laikykite >5 s. Neidažykite viršūnės ištiesus.
2.4. Lizdo jungtis: gali būti naudojama lizdo jungtis, jungtys stiprios ir patikimos.
3. Konstrukcijos specifikacijos ir reikalavimai
Prieš dujotiekio įrengimą sudarykite brėžinius ir techninius dokumentus, užtikrinkite tinkamą techninį aptarnavimą. Vamzdžiai ir jungiamieji elementai turi atitikti projektavimo reikalavimus, pridėkite kokybės sertifikatus. Atliekų rūšiavimas ir tvarkymas būtinas. Vamzdynų įrengimo metu anga turi būti užblokuota.
3.1. Vamzdynų greito jungties įranga
Naudojant greito jungties įrangą svarbiausia yra užtikrinti gerą montavimą, ypač tose vietose, kur atlikti operaciją sunku arba kai įtrūkimai atsiranda ilguose vamzdynuose. Vietai, kur reikia pataisyti, naudokite gumos cilindro šlyties uostą ir tepalą (vanduo avarijos metu). Uždenkite laikiklį, užsukite įtempimą ir švelniai bakstelėkite.
3.2. Armaflex montavimo instrukcijos
Armaflex montavimas skirtas greitam ir kokybiškam kaučiuko izoliacijos montavimui. Naudokite specialius įrankius ir klijų pompas, ovalūs kevalai turi būti pjaunami iš plokščios pusės. Ipakuojant įrenginiai negalima izoliuoti veikiant ar sistemų. Lipnios juostos naudojimas yra pasiklinis; ji neturėtų būti vienintelis tvirtinimo elementas galinėms ir siūlėms.
