Isamus lubų ir profilių konstrukcijų išmatavimai gipso kartono sistemoje

Tie, kurie atlieka gipso kartono plokštes ir montuoja profilius, žino, kad konstrukcijos stabilumą garantuoja sunkesni, sunkiau pjaunami ir sunkiau lankstomi profiliai. Jei rėmas yra stabilesnis ir nesilenkia gręžiant, jis tinkamiausias. Neatsiejama sauso statybinio metalo profilio ar profilio rėmo dalis yra gipso kartonas. Jis paprastai montuojamas ant profilio rėmo. Gipso profiliai naudojami pertvaroms, sienoms ir luboms montuoti. Rėmas užpildytas mineraline vata, kuri tarnauja kaip fiksuota laikančiosios konstrukcijos plokštė, ir atlieka šilumos bei garso izoliacijos vaidmenį kartu su kitomis konstrukcinėmis dalimis ir yra svarbi konstrukcijos atsparumo ugniai užtikrinimo dalis.

Profilių tipai ir jų paskirtis

Tiek horizontalius, tiek vertikalius profilius galima išplėsti trimis būdais: sujungiant vienas su kitu, sujungiant galus ir naudojant papildomus CW profilius sujungimui, sujungiant galus ir naudojant papildomus UW profilius sujungimams sustiprinti. Gipso plokščių apdailos cinkuoto plieno profiliai pagal montavimo paskirtį skirstomi į pertvarų ir lubų profilius. Sienos ar pertvaros pažymėtos raidėmis CW arba UW, o lubos - UD arba CD. UA profilis yra sujungtas su lubomis (grindimis ir lubomis), specialiais UA kampais, su ertmėmis laidams. UA profilis ir UA kampas nėra sujungti savisriegiais, o tik įkišti į „ausis“.

DEXO PROFILE gipso kartono montavimo profiliai gaminami tik iš aukštos kokybės žaliavų; esame ištobulinę savo gamybos procesus ir galime pasiūlyti itin stabilius, tvirtai susijungiančius ne plonesnius nei 0,4-0,6 mm storio gipso kartono profilius. Priklausomai nuo klientų poreikių, galimi skirtingi storiai, ilgiai ir ženklinimai. Savo asortimente siūlome CD, UD, CW ir UW tipo gipso kartono profilius, kurie yra skirti tiek lubų, tiek sienų gipso kartono plokščių tvirtinimui. Jie yra gaminami iš cinkuoto plieno ir atitinka EN14195 DIN18182 standartą bei turi A1 klasės atsparumą ugniai. Profilių ilgiai gali būti nuo 2600 iki 4000 mm, o aukščiai nuo 27 mm.

Profiliai ir jų išsidėstymas pertvarose

Prieš pradedant darbą, apskaičiuojamos išilginių ir skersinių elementų montavimo vietos. Jei baldai pritvirtinti prie sienos, pakabinami sunkūs daiktai, naudojami sustiprinti profiliai. Lubų profilis priskiriama lubų gipso kartono plokščių montavimo kategorijai. Schema apskaičiuojama taip, kad būtų kuo mažiau atliekų. PP profilis (CD) matmenys: ilgis nuo 2500 iki 4000 mm, pagrindo plotis - 60 mm, šoninė lentyna aukštyje - 27 mm. Diegimo metu galai įvedami į diržus iš kreipiamojo elemento išilgai sienų perimetro. Pritvirtinkite prie lubų pakabos (kabės) kad galų gale gautumėte plokščią plokštumą viename lygyje lakštinei medžiagai montuoti.

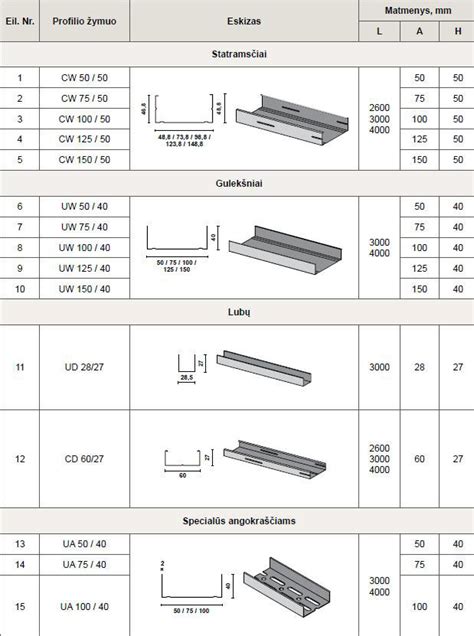

Stovai CW gaminami dydžiais: ilgis 3000, 4000 mm; plotis pakartoja dirželio dydį - 50, 65, 75, 100 mm; šoninė dalis - 50 mm. Kiekvienas elementas pateikiamas per visą ilgį kvadratinės H formos skylės. Jie skirti komunikacijoms (laidams) kloti per pertvaras. Arkinių profilių krašto pjūviais lenkti arkos formos lipdiniai. Profilių galai taip pat tvirtinami juostomis, kad būtų užtikrintas tvirtinimo tvirtinimas, kaip arkos pagrindas. Šiai konstrukcijų kategorijai taip pat priskiriami banguoti daugiapakopių gipso kartono lubų vingiai. Pasirenkami priedai: CD prailginimo laidas, dviejų lygių prijungimo elementas, krabas, tiesi pakaba lubų ir sienų sijoms, inkaras, pratęsimas guolių elementų sujungimui. UA profiliai gali būti ilginami keliais būdais, tačiau rekomenduojama naudoti vientisus profilus ir vengti jungimo, kai įmanoma.

Gipso kartono plokščių pasirinkimas

Gipso kartono plokštės yra populiari statybinė medžiaga dėl paprasto montavimo ir santykinio kainos. Tipai spalvomis: balta (įprasta), žalia (drėgmei atspari vidaus patalpose), raudona (ugniai atspari), mėlyna (garso slopinimas). Plačiai naudojamos plokštės gali būti montuojamos ant metalo karkaso iš CS/DW tipo profilių. Standartinis jų storis dažniausiai siekia 0,45-0,6 mm. Plokštės tvirtinamos savisriegiais, atstumas tarp jų priklauso nuo apkalos tipo. Kryžminės siūlės neturi būti susidėjusios.“

Deformacinės ir slydimo siūlės

Deformacinėmis siūlėmis vadinamos sandūros vietos gipso kartono konstrukcijose ir tarp jų su kitomis medžiagomis, kurios leidžia konstrukcijoms judėti ir taip apsaugo nuo įtrūkimų. Knauf Trenn-Fix juosta naudojama formuojant slydimo siūles tarp pertvaros ir lubų bei besiribojančių sienų. Slydimo siūlės įrengtos laikantis rekomendacijų užtikrina ilgaamžiškumą, ypač dideliems lubų plotams. Glaistas užpildomas po 3-5 mm atstumu nuo juostos, o papildomai prilituojama ir užglaistoma juosta.

Komponentai ir jų tvirtinimas

Savisriegiai į plokštę įsukami statmenai, o jų ilgis parenkamas taip, kad galvutė neįleistų į kartono sluoksnį. Nenaudojama jėga įveržiant plokštę, o pradžioje tvirtinama nuo vidurio iki kraštų. Perimetro tvirtinimai atliekami kas 80-100 cm priklausomai nuo aukščio ir plokštės storio. Lubų karkasą užbaigia apatiniai montavimo profiliai, o lubų aukštis susideda iš pakabos, karkaso ir apkalos. Pogrežiaus siūlių glaistymas turi būti atliekamas po pirmo sluoksnio džiūvimo, o antro sluoksnio plokštės siūlės glaistomos antrą kartą.

• Perimetriniai UW profiliai pritvirtinami prie grindų ir lubų, o jų tarpai ≤ 100 cm (iki 3 m aukščio) arba 50 cm (aukštesnėms konstrukcijoms).
• CW profilių nugarėlės padengiamos sandarinimo mastika Trennwandkitt ar juosta Trenn-Fixx.
• Statramsčiai su gulekšniais turi stovėti laisvai, o viršuje paliekamas 10 mm tarpas.
• UA profiliai naudojami durų ar plačių praėjimų situacijose arba kai būtina stiprinti karkasą.

Lankstūs ir lenkti profiliai

Lenkti profiliai suteikia galimybes įgyvendinti išskirtinio dizaino sprendimus: apvalias, ovalias ar išlenktas formas. Sinus ar specialios konstrukcijos naudojimas leidžia lenkti UW profilį iki norimos formos, o CD profiliai lenktis gali įgaubti arba išgaubti arkas ir skliautus. RSIS Wave sistemų profiliai užtikrina lengvą lankstumo ir stabilumo balansą. Linijos gali būti formuojamos tiesiai statybvietėje, o tvirtinimas atliekamas panaudojant standartines CW/ UW jungtis.

Medžiagos ir atsparumas

Profiliai gaminami iš cinkuoto plieno, turi AZ10 antikorozinį padengimą ir A1 degumo klasę. Pagrindinis profilių storis rekomenduojamas būti ne mažesnis nei 0,6 mm, kad būtų užtikrintas pakankamas savisriegio įsigręžimas ir tvirtumas. Gamybos proceso metu naudojami papildomi antikoroziniai dažai C3/C5-M, o esant drėgmei ar korozijos rizikai - drėgnoms patalpoms skirti profiliai su C3 arba C5-M atsparumu.

Pastaba: visų profilių dangos ir korozijos apsauga yra gyvybiškai svarbi siekiant ilgalaikio įrenginių patikimumo.

Gipso kartono plokštės ir jų montavimas

Gipso kartono plokštės yra greitas ir ekonomiškas sprendimas vidaus apdailai. Jos montuojamos ant metalinio karkaso, kurį sudaro UW, CW, UD bei CD profiliai. Kad užtikrinti šilumos ir garso izoliaciją, karkasas užpildomas mineraline vata. Plokščių tvirtinimas atliekamas savisriegiais; atstumas tarp jų priklauso nuo plokštės storio ir apkalos tipo. Pasirinkus dviejų ar daugiau sluoksnių sistemą, būtina užtikrinti netolygumų išlyginimą ir vengti kryžminių siūlių.

Montuojant duris, būtina atsižvelgti į pertvaros aukštį ir durų pločius - ji turi būti tvirtinama taip, kad neprasiskintų į kitus paviršius. Dažnai naudojami mediniai tašai suteikia papildomą atramą, kai reikia didesnių apkrovų. Taip pat rekomenduojama naudoti žymėjimo linijas, kad užtikrinti tvirtinimo taškų teisingumą ir plokščių jungčių tvirtumą.

Profilio ilginimas ir jungiamosios vietos

Nors Knauf profiliai dažnai gaminami skirtingų ilgių, kartais reikia ilgesnių pertvarų. Ilginant profilius yra keli variantai: dėžinė jungtis iš dviejų CW profilių, įsukant kniedes kas 15-20 cm; jungimas su papildomu CW profiliu; jungimas su UW profiliu nugarėlėje; arba UA profilių ilginimas, kai būtina kurti plačias durų angas ar kitus didesnius pralaidumus. UA profilius rekomenduojama naudoti kuriant sunkiųjų apkrovų vietas, tačiau dažnai geriau naudoti vientisus UA profilį be jungčių.

Gipso kartono lubos ir jų montavimas

Lubų konstrukcijos gali būti vieno ar dviejų lygių. Montuojant, svarbu turėti lygų horizontą ir naudoti gulsčiuką. PP profiliai (CD) montuojami tarp langų ir sienų, o UD profiliai - gulekšniai perimetrui. Lubų plokščių jungtys turi būti įrengtos taip, kad prisitaikytų prie pasikeitimų aukštyje. Didesniems lubų plotams rekomenduojama įrengti slydimo siūles, kad konstrukcija galėtų laisvai judėti, o plokščių siūlės glaistomos specialiomis medžiagomis (Uniflott) ir papildomai armuojamos.

Montavimo etapų santrauka

1. Konstrukcijos planavimas: atsižvelgiant į garso izoliaciją, gaisro saugą, drėgmės veiksnius ir ar pertvara bus drėgnoje patalpoje.
2. Paruošiamieji darbai: švarinimas, kontūro žymėjimas, pagrindo lygių paruošimas.
3. Perimetrinių profilių montavimas: UW profile klijavimas, juostų klijavimas bei šališkas jų tvirtinimas.
4. Statramsčių išdėstymas: CW profiliai išdėstomi horizontaliai, UA pradėkite su durų ange pritaikymu.
5. Gipso kartono plokščių montavimas: plokštės tvirtinamos savisriegiais, laikantis atstumų nuo kraštų ir tarpo tarp plokštės bei karkaso.
6. Siūlių glaistymas ir armavimas: pirmą sluoksnį glaistyti, o antrą - glaistyti ir armuoti.
7. Deformacinės siūlės: formuojamos kas 75 cm iki 15 m ilgio pertvaroms, siekiant išvengti deformacijų.
8. Lubų ir pertvarų sujungimai: slydimo ar šešėlinės siūlės užtikrina judėjimą.
9. Baigiamieji darbai: glaistymas, sandūros užbaigimas, patikrinimas dėl įtrūkimų, durų angų tikrinimas.

Gipso kartono pertvaros ir sienų apkalos yra populiarios dėl jų lankstumo dizaino sprendimuose, trumpesnių statybos laikotarpių bei lengvumo. Pasirinkus tinkamą sistemą ir laikantis žingsnių, galima užtikrinti tiek šilumos ir garso izoliaciją, tiek atsparumą ugniai; viskas priklauso nuo apkrovų, patalpų klimato ir reikalavimų standartams.
