Iš anksto izoliuoti palaidoti vamzdžiai vs. tradiciniai izoliuoti vamzdžiai: privalumai, trūkumai ir praktiniai sprendimai

Šiame straipsnyje apžvelgiame iš anksto izoliuotų poliuretano (PUR) palaidotų vamzdžių ir jų atitikmenų tradicinių izoliuotų vamzdžių skirtumus, jų ilgaamžiškumą, įrengimo ypatybes, eksploatacijos kaštus ir taikomumą įvairiose pramonės srityse. Analizė remiasi pateiktojo teksto fragmentais, perduodant informaciją iš senojo teksto į nuoseklų, nuosekliai išdėstytą turinį su aiškiomis sąsajomis tarp skirtingų aspektų.

Naujos kartos iš anksto izoliuotų vamzdžių šilumos izoliacijos efektyvumas

Palydyti vamzdžiai iš anksto izoliuoti poliuretano palaidoti vamzdžiai turi geresnį šilumos izoliacijos efektyvumą, o šilumos nuostoliai yra tik 25% tradicinių vamzdžių. Ilgalaikis veikimas gali sutaupyti daug energijos ir žymiai sumažinti energijos sąnaudas.

Atsparumas vandeniui ir korozijai, montavimo paprastumas

The iš anksto izoliuotas vamzdis turi stiprią atsparumą vandeniui ir korozijai, ir gali būti tiesiogiai palaidotas po žeme arba vandenyje be vamzdžio tranšėjos poreikį. Tai paprasta ir greita statybos, ir išsamią kaina yra maža.

Surenkamieji izoliacijos vamzdžiai: atsparumas žemai temperatūrai ir korozijai

Surenkamieji izoliacijos vamzdis taip pat turi gerą atsparumą korozijai ir atsparumą smūgiams esant žemai temperatūrai ir gali būti palaidotas tiesiai į požeminį užšaldytą dirvožemį.

Ilgaamžiškumas ir priežiūros sąnaudos

Eksploatuoti tarnavimo laiką surenkamųjų poliuretano izoliacijos vamzdis gali siekti 30-50 metų, ir teisingai montavimas ir naudojimas gali padaryti priežiūros išlaidas vamzdžių tinklo labai mažas.

Apsaugos ir nuotėkio monitoravimo sistema

Apsaugos sistema gali būti nustatyta automatiškai aptikti vamzdžių tinklo nuotėkio gedimą, tiksliai nurodyti gedimo vietą ir automatiškai aliarmo.

Matmenys, skersmenys ir taikymo sritys

Pipe skersmuo nuo DN15 iki DN600, storis: 15-50 mm, tinka daugeliui pramonės šakų, paprastai naudojamas centrinio šildymo vamzdynų, šaldymo vamzdynų, pramoninių vamzdynų ir pan. Deguonies indeksas: ≥27, tankis: 40-70 kg/m3, hidrofobiškumas: 0.03 kg/cm3, šiluminis laidumas: 0.022 kcal/m·h·°C.

Struktūra ir sudedamosios dalys

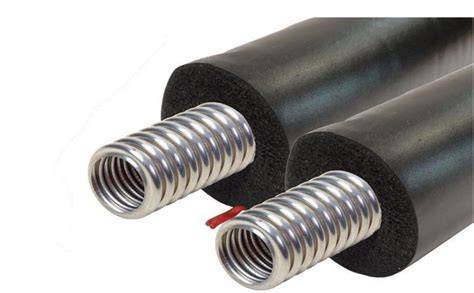

Šanksto izoliuotas plieninis vamzdis yra efektyvus sprendimas centralizuotam šildymui ir šaldymui, taip pat pramoninėms reikmėms, kurioms reikia aukštos temperatūros ir slėgiui atsparių vamzdžių. Iš anksto izoliuotas PUR plieninis vamzdis susidedantis iš plieninio vamzdžio, poliuretano izoliacijos ir HDPE apvalkalo vamzdžio, su nuotėkio kontrolės sistema sujungto į tvirtą vientisą konstrukciją. Papildomas difuzijos barjeras apsaugo vamzdyno izoliaciją nuo senėjimo ir išlaiko mažus šilumos nuostolius per visą vamzdynų sistemos tarnavimo laiką. Dvigubinį vamzdį sudaro du plieniniai vamzdžiai izoliuoti tame pačiame HDPE apvalkalo vamzdyje su nuotėkio kontrolės sistema. Dulgiems sisteminiams sprendimams gali būti taikomi ir dvigubi izoliuoti vamzdžiai iki ø273 su difuziniu barjeru. Poliuretano izoliaciniai vamzdžiai yra izoliuoti vamzdžių mazgai, naudojami šilumos nuostoliams arba temperatūros padidėjimui šiluminių vamzdynų sistemose sumažinti. Jie taip pat žinomi kaip poliuretanu izoliuotas vamzdis, PU izoliuotas vamzdis, poliuretano putų izoliuotas vamzdis, arba anksto izoliuotas plieninis vamzdis. Šildymo, vėsinimo ir palaidotuose inžineriniuose tinkluose jų veikimą lemia ne vien putplasčio sluoksnis. Aptarnavimo vamzdis, poliuretano putų kokybė, HDPE išorinis korpusas, sukibimo būklė, jungčių sandarinimas, darbo temperatūra ir montavimo aplinka - visa tai turi įtakos ilgalaikiam patikimumui.

Standartai ir techninės nuorodos

Pagrindiniai jų privalumai yra mažas šilumos laidumas, stabilios izoliacijos charakteristikos ir geras pritaikymas tiesioginiams šildymo ar vėsinimo tinklams. Centralizuoto šildymo sistemose EN 253 iš anksto izoliuotos vamzdys sistemas yra bendra techninė nuoroda. Standarte aprašomi gamykliniai vamzdžių rinkiniai, skirti tiesiogiai palaidotiems karšto vandens tinklams, paprastai susidedantys iš plieninio vamzdžio, standžios poliuretano putų izoliacijos ir išorinio polietileno korpuso. A poliuretano izoliacinis vamzdis paprastai yra vamzdžio-vamzdžio-struktūra. Iš anksto izoliuotoms centralizuoto šildymo sistemoms į susijusius standartus taip pat gali būti įtrauktos jungiamosios detalės, vožtuvai ir lauko jungtys.

Pagrindiniai techniniai privalumai ir taikymas

• Mažas šilumos perdavimo greitis: kietos poliuretano putos turi uždarų ląstelių struktūrą, kuri padeda sumažinti šilumos nuostolius vamzdynuose.
• Pertvarkomi dizainai tiesioginiams laidams: AP konstrukcija užtikrina apsaugą nuo korozijos ir išorinio pažeidimo.
• The puikiai tinka centralizuotam šildymui, vėsintam vandeniui ir kitoms šiluminių vamzdynų sistemoms.
• Įprasti gamykliniai jungčių moduliai, vožtuvai ir lauko jungtys gali būti įtraukti į sistemą.

Privalumai, trūkumai ir rizikos veiksniai

Vienas iš poliuretano izoliacinių vamzdžių trūkumų yra didesnė pradinė kaina. Tačiau gamykloje pagamintas vamzdžių surinkimas ir kompaktiškas izoliacijos storis suteikia ilgaamžiškumo ir mažesnes priežiūros išlaidas per visą tarnavimo laiką. Tiesi vamzdžio dalis gaminama gamykloje, tačiau sujungimai tarp vamzdžių sekcijų atliekami vietoje. Jei lauko jungtis nėra tinkamai užsandarinta, vanduo gali patekti į izoliacijos sluoksnį, o tai pablogina šiluminį efektyvumą ir didina korozijos riziką aplink aptarnavimo vamzdį. Po vamzdžių suvirinimo jungties dalis turi būti išvalyta, išdžiovinta, izoliuota ir tinkamai užsandarinta. Dėl užkasimo proceso atliekama papildoma priežiūra, o gedimai gali būti brangesni ir užimti daugiau laiko compared to paviršiaus izoliacijos remontui. Kitas apribojimas - išorinis skersmuo dažnai didesnis už tradicinį aptarnavimo vamzdį, todėl projektavimo metu reikia atsižvelgti į erdvės ir pralaidumo reikalavimus.

Poliuretano putos gerai veikia daugelyje karšto vandens ir vėsinimo sistemų, tačiau jos netinka naudoti kiekvienai aukštai temperatūrai. Faktinė temperatūros riba priklauso nuo putų sudėties, vamzdžių sistemos konstrukcijos, nuolatinės eksploatacijos būklės, senėjimo ir taikomo projekto standarto. Putų irimas gali pasireikšti didėjančiu šilumos laidumu ar vietiniais nuotėkiais, o jungčių sandarumas ir išorinio korpuso kokybė turi būti nuolatos prižiūrimi. Mineralinė vata dažnai būtų tinkamesnė aukštai temperatūrai ar atsparumui ugniai reikalavimams.

Techniniai pasirinkimo veiksniai

1. Didžiausias trūkumas dažniausiai yra ne tiesi vamzdžio dalis, o jungties sritis. Jei jungtis, putplasčio užpildas, korpuso uždarymas ar apvalkalo sandarinimas nėra tinkamai užsandarinti, vanduo gali patekti į izoliacijos sluoksnį.
2. PU izoliuotas vamzdis dažniausiai naudojamas tiesiogiai palaidoti karšto vandens tinklai ir centralizuoto šildymo sistemos. EN 253 tipo sistemoje naudojamas plieninis vamzdis, poliuretano putų izoliacija ir polietileno korpusas.
3. Non-standardiniai išvejimai - garo vamzdynams reikia atskiro vertinimo dėl aukštesnės temperatūros.
4. Priežiūra po įrengimo reikalauja atidumo, nes gedimai gali būti brangesni už paviršinių izoliacijų remontą.

Išvada dėl tinkamumo skirtingoms reikmėms

Poliuretano izoliaciniai vamzdžiai puikiai tinka ten, kur svarbūs maži šilumos nuostoliai, kompaktiška izoliacija ir gamykloje pagamintas vamzdžių surinkimas. Teisingas naudojimas priklauso nuo eksploatavimo sąlygų ir montavimo aplinkos, todėl svarbu įvertinti technologinius veiksnius prieš pasirenkant sistemą. Mineralinė vata dažnai geriau sprendžia aukštos temperatūros ar ugniai atsparių reikalavimų scenarijus.

Poliuretano izoliaciniai vamzdžiai nėra universalaus sprendimo visoms situacijoms: pasirinkimas priklauso nuo eksploatavimo temperatūros, reikalavimų atsparumui korozijai, tranšėjos vietos, priežiūros galimybių ir bendro projekto standarto. Mineralinė vata dažnai yra tinkamesnė, kai reikalinga didesnė atsparumas temperatūrai ar ugniai.
