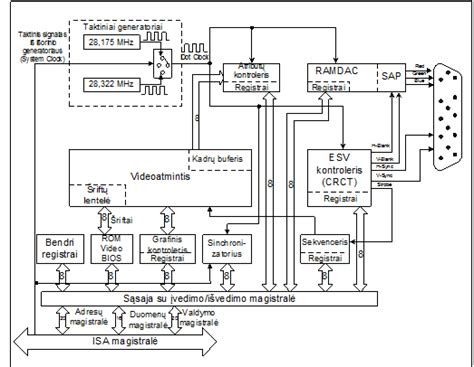

Vaizdo plokštės apdorota informacija galiausiai perduodama į ekraną. Vaizdo plokštės išvesties sąsaja yra tiltas tarp kompiuterio ir ekrano. Ji yra atsakinga už atitinkamų vaizdo signalų išvedimą į ekraną. Dėl savo dizaino ir gamybos priežasčių CRT monitoriai gali priimti tik analoginį signalo įvestį. Tam reikia, kad vaizdo plokštė išvestų analoginius signalus. VGA sąsaja yra sąsaja, skirta analoginiams signalams išvesti į vaizdo plokštę, ir VGA (Video Graphics Array) sąsaja, dar vadinama D-Sub sąsaja.
Nors skystųjų kristalų ekranai gali tiesiogiai priimti skaitmeninius signalus, daugelis žemos klasės produktų naudoja VGA sąsajas, kad atitiktų VGA sąsajos korteles. VGA sąsaja yra D tipo sąsaja, kurioje iš viso yra 15 tuščių kaiščių, padalytų į tris eilutes po penkis kiekvienoje eilutėje. Tarp jų, be dviejų NC (neprisijungus) signalų, trijų rodomų duomenų magistralių ir penkių GND signalų, svarbiau, kad būtų trys RGB spalvų komponentų signalai ir du nuskaitymo sinchronizavimo signalai HSYNC ir VSYNC. VGA sąsajos spalvų komponente naudojamas RS343 lygio standartas. VGA sąsaja yra plačiausiai naudojamas sąsajos tipas vaizdo plokštėse. Dauguma vaizdo plokščių turi tokias sąsajas. Kai kurios vaizdo plokštės, neturinčios VGA sąsajos, bet turinčios DVI (Digital Visual Interface) sąsają, taip pat gali paprastą adapterį paversti DVI sąsają į VGA sąsają.
Integruota vaizdo plokštė suteikia gana didelį patogumą: gali būti įmontuota tiesiai į motininę plokštę, o kai kuriais atvejais netgi gali būti jungiamas iš karto atitinkančios kartos procesoriaus luste, taip užtikrinant patogų ir kompaktišką dizainą. Tačiau integruotos vaizdo plokštės turi tiek privalumų, tiek trūkumų: jos pigesnės ir užima mažiau vietos, tačiau jų našumas kartais netenkina rimtesnių grafinių užduočių. Dėl to kartais būtina išorinė vaizdo plokštė, ypač žaidimams ar profesionaliam vaizdo apdorojimui.
Procesoriaus integravimo pokyčiai ir jų įtaka vaizdo apdorojimui
Iki šios kartos procesorių posistemos dažnai buvo integruotos kaip atskiras lustas motininėje plokštėje. Tačiau Westmere architektūros CPU pasiūlė naują principą, kuris tame pačiame procesoriaus luste leidžia sutalpinti ir „Intel HD“ vaizdo apdorojimo posistemę. Toks bazines galimybes turinčios vaizdo plokštės integravimo metodas naudojamas ir šiuo metu.
Centriniame procesoriuje integruojamos vaizdo apdorojimo posistemės našumą pačiu paprasčiausiu ir greičiausiu atveju galima įvertinti remiantis modelių numeracija. Šiuo metu kiekvienas kompiuteris su „Intel Core i“ serijos centriniu procesoriumi išsiskiria tuo, kad visuomet būna aprūpinintas integruota vaizdo plokšte. Dažnu atveju šiuolaikiniuose CPU integruojamos vaizdo plokštės galimybių pakanka daugumai kompiuterių savininkų.
Integruotos vs išorinės vaizdo plokštės: kaip pasirinkti
Bazinės konfigūracijos kompiuteriai dažniausiai būna aprūpinami tiesiai į motininę plokštę integruojamomis vaizdo plokštėmis. Pastarosios yra įterpiamos į kompiuterio motininę plokštę jų gamybos metu, todėl jų atnaujinimas ar pakeitimas ateityje tampa praktiškai neįmanomas. Tuo tarpu išorinės vaizdo plokštės prie kompiuterio motininės plokštės yra jungiamos per specialią jungtį, todėl bet kuriuo momentu gali būti pakeistos ar atnaujintos. Tai suteikia daugiau lankstumo, kadangi grafinės vaizdo apdorojimo posistemės našumą galima padidinti pakeičiant vos vieną kompiuterio sudedamąjį komponentą.
Kitaip sakant, esant tokiam scenarijui nėra būtina atnaujinti visos kompiuterinės sistemos platformos pagrindinės bazės, t. y. Bene pagrindinis motinėje plokštėje integruojamos vaizdo plokštės privalumas - kaina. Be to, tokio tipo vaizdo plokštė kompiuteryje užima kur kas mažiau vietos nei išorinė vaizdo plokštė. Integruojamų vaizdo plokščių atveju didžiausia problema tampa tai, kad kompiuterio atnaujinimas kartais gali būti visiškai neracionalus.
Pavyzdžiui, pritrūkus vaizdo apdorojimo posistemės našumo ir atsinaujinus motininę plokštę gali nutikti taip, kad iš karto teks atnaujinti ir centrinį procesorių CPU ar operatyviąją RAM atmintį. Ir tai bus neišvengiama, nes nauja motininė plokštė su geresne integruota vaizdo plokšte tikėtina, kad reikalaus naujos kartos RAM modulių (pvz., DDR4) ir taip pat veiks tik su tais CPU, kurie turės tam tikrą naujesnio standarto soketą. Integruotos vaizdo plokštės gedimo atveju tenka keisti visą kompiuterio motininę plokštę.
Techniniai aspektai ir dėmesys detalėms
Motininėje plokštėje integruojamoms vaizdo plokštėms taip pat neturi savo vidinės atminties, todėl dažnai jas rezervuotis atminties sąskaita. Taigi, pavyzdžiui, jeigu motininės plokštės gamintojas deklaruoja, kad integruota vaizdo plokštė turi 128 MB atminties, šios atminties fiziškai vaizdo apdorojimo posistemė iš tikrųjų neturi. Daugelio apžvalgininkų nuomone, centriniame procesoriuje integruojamos vaizdo plokštės galimybės ir našumas vis dar nėra pakankamas sudėtingų trimačių objektų apdorojimui.
Todėl, jeigu kompiuterį kur kas dažniau planuojama naudoti žaidimams, jame be abejonės taip pat teks integruoti atskirą bei nuo CPU nepriklausomą išorinę vaizdo plokštę. Be to, išorinės vaizdo plokštės gali būti aktualios tiems, kurie siekia išlaikyti senesnių motininių plokščių balansą su naujesnėmis grafikos posistemėmis.
Specifiniai plokščių bruožai, kurie dažnai minimi tyrimuose
- AM4 laikinasis socket tipo procesorių palaikymas, skiriant dėmesį Ryzen serijoms.
- DDR4 atminties modulių palaikymas iki didžiausios ribos (pvz., 128 GB suma).
- M.2 NVMe SSD ir PCIe 4.0 / 3.0 lygių spartųjimą užtikrinančios jungtys.
- RGB apšvietimo sprendimai su Polychrome RGB Sync suderinamumu.
- Energinio tiekimo ir aušinimo konstrukcijų patobulinimai, įskaitant 2 oz vario sluoksnius ir 50 A droselius.
- Daugiau USB 3.2 Gen2 jungčių ir papildomų belaidžio ryšio galimybių (M.2 KEY E).
- Svetainių įrankiai trikčių šalinimui: Post Status Checker su CPU/DRAM/VGA/BOOT indikacijomis.
- ASRock Full Spike Protection siekiant apsaugoti komponentus nuo įtampos šuolių.
Analogų ir skaitmeninių sprendimų derinimas
Nors VGA yra analoginė sąsaja, jos išvedimo principai vis dar aktualūs žemesnių klasės plokštėms ir integruotoms sistemoms. Tačiau moderniose sistemose skaitmeniniai etapai (HDMI, DisplayPort) vis dažniau perima vaizdo duomenų perdavimą dėl didesnio našumo ir kokybės. Kai kuriais atvejais dėmesys skiriamas CMOS VRAM ar papildomų atminties resursų plėtrai tam, kad didinti detales ir temperatūros valdymą.
Įvairovė ir suderinamumas: kur rasti VGA sprendimus
Daugelis vaizdo plokščių turi VGA jungtį arba gali būti paverčiamos VGA naudojant adapterius iš DVI ar HDMI. Be to, kai kurie motherboard modeliai siūlo papildomus USB ir belaidžio ryšio sprendimus, užtikrinančius patogų įvesties/Išvesties funkcionalumą.
Integruotos grafikos posistemės pavyzdžiai rodo, kad ryšiai su išorinėmis sistemomis gali būti papildomai sujungti per HDMI ar DisplayPort, leidžiant kurti 4K ar didesnes raiškas priklausomai nuo jungčių ir plokštės dizaino.
Taikymo pavyzdžiai ir praktiniai patarimai
- Rinkitės tarp integruotos GPU (CPU integruota) ir atskiros vaizdo plokštės remiantis žaidimų ar grafikos darbų poreikiais.
- Atsižvelkite į atminties poreikius: integruotos sprendimai dažnai dalijasi RAM su sistema, todėl didesnė DDR4 atmintis gali padėti, bet atminties faktinis dydis gali būti ribojamas instrukcijų architektūros.
- Jei planuojate spartinti (overclock), svarbu įtraukti efektyvų aušinimą, didesnį maitinimo srautą ir stabilumą - 2 oz vario sluoksniai bei 50 A droseliai gali pagerinti Vcore stabilumą.
- Patikrinkite „Post Status Checker“ įrankį, kad greitai identifikuotumėte problemos šaltinį paleidžiant sistemą.
- Apsvarstykite M.2 NVMe SSD diegimą su PCIe 4.0 palaikymu, kad pasiektumėte didesnį įrašymo ir skaitymo greitį.
Apžvalginės nuorodos į techninius komponentus
ASRock pagrindinės plokštės siūlo platų funkcijų spektrą: 2 adhesgiai su RGB jungtimis, „Hyper M.2“ lizdas su PCIe Gen4 x4 palaikymu, papildomi tvirtinimo taškai ir tvirtas fiksatorius, užtikrinantys sunkias grafikos plokštes. Svarbus yra ir D-Sub + DisplayPort + HDMI jungčių komplektas bei HDMI teikiama 4K raiška. „ASRock Full Spike Protection“ užtikrina apsaugą nuo įtampos šuolių, o „ASRock Live Update“ ir „APP Shop“ suteikia prieigą prie programinės įrangos atnaujinimų.
Santrauka apie pagrindinius įgijimus
Pagrindinės plokštės su integruota vaizdo plokšte suteikia patogų, kompaktišką ir ekonomišką sprendimą kasdienėms užduotims bei daugeliui žaidimų, tačiau išorinė grafikos plokštė gali būti būtina norint pasiekti aukštesnį našumą. Ryzen/i5/i7 klasės procesoriai dažnai pasižymi įmontuota vaizdo plokšte, kuri gali būti pakankama kai kuriems vartotojams, tačiau norint maksimalaus grafikos našumo reikia investuoti į gerą išorinę vaizdo plokštę ir galingą maitinimo bei aušinimo sistemą.
