Šiame straipsnyje apžvelgiama, kaip teisingai įrengti LED įleidžiamas paneles gipso kartono lubose, atsižvelgiant į struktūrinę mechaniką, jungčių stiprumą, įpjovų kontroliavimą, šviesos ir spalvos temperatūros poveikį erdvei bei transformatoriaus padėties valdymą. Tekstas pagrįstas daliniais skaičiavimais apie lubų apkrovas, kilis ir montavimo praktikomis, kurios padeda išvengti įtrūkimų, nusileidimo ar netiksliai išdėstytų šviestuvų.
1. Lubų apkrovos ir kilio pasirinkimas
Standartinė gipso kartono lubų apkrova paprastai yra 5-10 kg/m², o LED linijinių apšvietimo sistemų (įskaitant šviesos lovelius, šviesos juostas ir transformatorius) savaiminis svoris gali siekti 3-5 kg/m². Jei apkrova nėra apskaičiuota teisingai, lubos gali nusmukti arba įtrūkti. Paskirstytas montavimas: vienos linijinės lempos ilgis reguliuojamas 3 metrų atstumu, siekiant išvengti koncentruotų apkrovų.
Kilio atnaujinimas: atstumas tarp pagrindinių kilių sumažintas nuo 900 mm iki 600 mm, o atstumas tarp antrinių kilių - nuo 450 mm iki 300 mm. Be to, buvo naudojami 50 × 19 × 0,6 mm cinkuoto lengvojo plieno kiliai, todėl apkrova padidėjo apie 40 %. Tam tikras komercinės parodos projektas sėkmingai sumažino vietinę apkrovą nuo 8 kg/m² iki 2 kg/m², įrengdžiant 12 metrų linijinius žibintus 4 skyriuose.
2. Sujungimo stiprumas tarp įmontuotų dalių ir pakabinamų lubų
Įterptosios linijinės lempos dalys turi būti patikimai sujungtos su gipso kartono plokštėmis. Dviejų sluoksnių gipso kartono sutvirtinimas: 9,5 mm + 12 mm dvisluoksnės plokštės montuojamos su laipsniškomis jungtimis iš anksto įterptųjų dalių padėtyje, o savisriegiais varžtais prasiskverbia du sluoksniai ir sujungiami su kiliu, taip tris kartus padidinant tempimo stiprumą. Naudojamos specialios jungtys su spyruoklinėmis sagtimis, kad sugertumėte nedidelius lubų poslinkius dėl elastinės deformacijos.
Pritaikius šią technologiją viešbučio kambario projekte, linijinio šviesos ploto įtrūkimų greitis sumažėjo nuo 15% iki 0,5%.
2.1. Griovelio gylis ir gipso kartono apsauga
Griovelio gylis gali pažeisti popieriaus sluoksnį ir sumažinti konstrukcijos stiprumą. Demonstracija: gyvenamojo namo projekte buvo 15 mm griovelio gylis (12 mm storio gipso kartonas), todėl lubos iš dalies įgriuvo. Teisingas požiūris - naudoti reguliuojamą elektrinį grąžtą ir ribotuvą, kad tiksliai valdytume 4 mm įpjovos gylį. Taip pat nupjaudami popieriaus paviršiaus sluoksnį, išvengiame plyšimo.

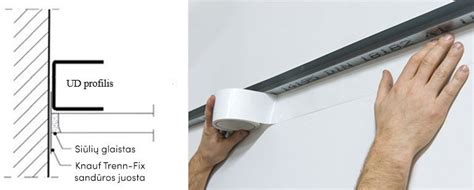

2.2. Kampų apdorojimo ir įtrūkimų prevencija
Lubų kampas yra įtempių koncentracijos zona. Iškirpkite gipso plokštės gabalą į „L“ formos kampą, kurio ilgis ne mažesnis nei 300 mm, ir trimatę fiksaciją su kiliu užtikrinti savisriegiais varžtais. Kampe esančiai jungčiai - 45 laipsnių įstrižas jungtis, o sujungimo vietoje - elastingas, įtrūkimams atsparus glaistas. Taikant šią technologiją aukštos kokybės būsto projekte kampų įtrūkimų greitis sumažėjo nuo 25% iki 2%.
2.3. Uždarymo procesas ir estetika
Lempos lizdo tipo montavimo etapo pranašumai ir taikomi scenarijai: pilkas uždarymas, sandarinimo plokštė - tvirta konstrukcija, tinkama drėgnoms patalpoms (pvz., virtuvėms ir vonios kambariams). Iš anksto įdėta sandarinimo plokštė užtikrina kokybišką uždarymą ir estetinę plokštumą.
3. Šviesos ir šešėlių efektų valdymas
3.1 Kryptis ir vienodumas LED juostų
LED juostos montavimo kryptis tiesiogiai veikia šviesos išvesties vienodumą. Sienų plovimo šviesos juosta turi būti nukreipta į sieną, atstumas 10-15 cm nuo sienos, spindulio kampas 60 laipsnių ar platesnis. Drabužių parduotuvės projekte, reguliuojant šviesos juostos kampą, sienų apšvietimo vienodumas didėjo nuo 0,6 iki 0,85. Spintelės viduje šoninis spinduliavimas užtikrina lygesnį apšvietimą, o 0,9 vienodumo rodiklis pasiektas naudojant šviesos kreipimo plokščių juostas.
3.2 Spalvos temperatūros derinimas su erdve
Spalvų temperatūra matuojama Kelvinais (K). Šilta balta 2700-3000 K sukuria jaukų pojūtį namuose, tinkantį miegamiesiems ir poilsiui, o neutraliai šviesai apie 4000 K - aiškiam darbiniam matymui virtuvėse ar biuruose. Aukštesnė temperatūra (~6500 K) laikoma šalta, tinkama komercinėms patalpoms, kur reikia trumpų veiklų ir dėmesio koncentracijos.
3.3 Transformatoriaus padėties ir įtampos kritimo valdymas
Kai linijinės lempos ilgis viršija 10 metrų, būtinas segmentuotas maitinimas. Paslėpti transformatorių galima oro kondicionieriaus prievade, užuolaidų dėžėje ar vamzdo šviesos angoje, taip sumažinant grandinės ilgį. Vienas biuro projektas išsklaidė transformatorius ir sumažino 15 m ilgio linijos įtampos kritimą nuo 15% iki 3%. Taip pat naudojami pritemdomi valdikliai, leidžiantys reguliuoti ryškumą pagal poreikį ir sumažinti energijos švaistymą.
4. Apšvietimo efektyvumas ir eksploataciniai privalumai
Led apšvietimas suteikia komfortą, estetinį pasitenkinimą ir funkcionalumą. Led panelės naudoja daug mažiau energijos (daugiau kaip 90% energijos paverčiama į šviesą, o ne į šilumą) palyginti su kaitrinėmis lemputėmis. Pavyzdys: 40 W LED panelė gali pakeisti 4 x 18 W fluorescencinius vamzdžius ir sutaupyti 32 W energijos bei užtikrinti ryškesnę šviesą. LED panelės laikomos brangesnėmis, bet greitai atsiperka per 1-2 metus dėl mažesnių energijos kaštų. Garantija - bent 30 000 valandų, tai kelis kartus ilgiau už tradicines lemputes.
Tą patį laiką LED panelės neturi toksiškų ar pavojingų medžiagų; fluorescencinės lempos gali turėti švino ar gyvsidabrio. Be to, LED nesukelia ultravioletinių ir infraraudonųjų spindulių, kurie pritraukia vabzdžius. Lyginant dydžius, LED panelės siūlo platesnę šviesos plėtrą ir mažesnį energijos suvartojimą nei fluorescencinės lempos.
Rinkoje galima pasirinkti įvairių dydžių LED paneles: 300×300 mm, 300×600 mm, 300×1200 mm, 600×1200 mm, 595×595 mm (populiariausia). Dydžio pasirinkimas priklauso nuo elektros instaliacijos vietos ir naujo įrengimo plano. Įleidžiamos LED panelės puikiai tinka gipso kartono luboms, o daug panelių taip pat montuojamos prie tradicinių lubų ar pakabinamų sistemų.
5. Įleidžiamų šviestuvų tipai ir praktiniai patarimai

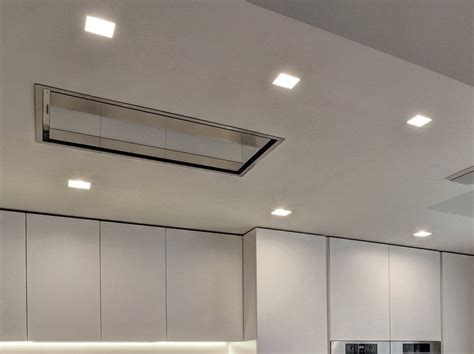

Priglaistantys berėmiai šviestuvai - moderniausias variantas; jie pilnai įleidžiami į gipso kartono lubas ir sukuria vientisą estetinį vaizdą, matoma tik šviesos anga. Tačiau jie netinka įtempiamoms luboms. Standartiniai įmontuojami šviestuvai - universalūs, gali būti su išsikišimu nuo lubų paviršiaus ir suteikia lengvesnį lemputės keitimą. Integruoti LED šviestuvai pasižymi ilga tarnavimo trukme, didesniu efektyvumu (lm/W) ir kompaktiškomis išmatavomis.
Šviesos šaltiniai turėtų būti derinami su erdve: siauresnis kampas akcentinei šviesai suteikia gilų kontrastą, o platesnis kampas - bendram apšvietimui. Jei nežinote, kokius šviestuvus rinktis, konsultuokitės su specialistais. Daugiau patarimų ir modelių galite rasti pas specialistus ar prekybos salonuose.
6. Praktiniai pavyzdžiai ir scenarijai
Šviesos scenarijai ir dimeriavimas leidžia keisti nuotaikas. Norint skirtingų nuotaikų, rekomenduojama rinktis dimeriuojamus šviestuvus. Integravus į išmanią apšvietimo sistemą, atsiranda galimybė kurti skirtingus scenarijus, kas ženkliai padidina komfortą. Sukurtas pavyzdys: miegamajame naudojama 2700-3000 K spalvinė temperatūra, o virtuvėje - 4000 K neutrali šviesa, kad pagerinti matymą ir darboaiškumą.
Visapusiškas diegimas leidžia ne tik palyginti energijos sąnaudas, bet ir užtikrinti ilgesnį lubų eksploatavimą be įtrūkimų. Transformatorių išdėstymas ir segmentinis maitinimas sumažina įtampos kritimą, o „drėgnose patalpose“ - specialūs uždarymai užtikrina ilgalaikį atsparumą.
LED paneliniai šviestuvai – kaip montuoti, paviršinio montavimo
7. Techniniai duomenys ir specifikacijos
LED panelės klasifikuojamos pagal dydį: 300×300 mm, 300×600 mm, 300×1200 mm, 600×1200 mm, 595×595 mm. Vieno 3600 lm panelė su 45 W gali pasiekti lm/W rodiklį apie 80, todėl ji yra itin efektyvi. Spalvos temperatūra bus pasirinkta pagal užduotį: nuo šilto 2700 K iki neutralaus 4000 K ar šalto 6500 K. Dar vienas privalumas - LED panelės tarnauja iki 20 metų su nuolatiniais 4 val. per dieną naudojimo scenarijais, priklausomai nuo intensyvumo.
Kainų sektorios gali būti: ekonominiai variantai su įprastu GU10 laikikliu arba LED panelių įleidžiamasis sprendimas su integruota technologija. Tačiau įrengiant įleidžiamus šviestuvus dažnai reikia papildomo glaistymo ir dažymo darbų, todėl įmonės pataria planuoti kainų struktūrą iš anksto.
8. Papildomi patarimai, į ką atkreipti dėmesį
- Sudėliokite elektromagnetinę ir rekuperacijos trasas iš anksto, kad jos nekirstų šviestuvų vietų.
- Pasirinkite tinkamą įėjimo aukštį ir išlaikykite atstumą tarp šviestuvų, kad pasiektumėte optimumą.
- Reliuojama spalvų temperatūra ir kampai turi derėti su patalpos funkcija - biurams ir komercinėms erdvėms dažnai tinka neutralesnis 4000 K ar net 5000 K spektras.
- Priklausomai nuo lubų aukščio ir architektūros, verta derinti įleidžiamus šviestuvus su standartiniais šviestuvais norint išgauti norimą šviesos kokybę.
