Pateikta informacija apima pagrindines sąlygas, kaip teisingai montuoti į grindis įmontuojamus šviestuvus, jų tipus, įrengimo taisykles ir svarbiausius saugos reikalavimus. Tekste naudojami tik Taisyklėse ir su jomis susijusiose normose apibrėžti reikalavimai, kurie užtikrina patikimą ir saugią šviestuvų ir apšvietimo tinklo eksploataciją.
1. Įvadas į įrengimo taisykles
Apšvietimo elektros įrenginiai turi atitikti Elektros įrenginių įrengimo taisyklių (EĮĮT) ir kitų susijusių normų reikalavimus. Taisyklių tikslas - užtikrinti saugų, efektyvų ir ilgalaikį apšvietimo įrenginių darbą skirtingose patalpose ir sąlygose, įskaitant pavojingas ir labai pavojingas patalpas.
2. Šviestuvų tipi ir jų išdėstymas
Šviestuvų konstrukcija turi atitikti Bendrųjų priešgaisrinės saugos taisyklių reikalavimus, o maitinimo įtampa dažnai siekia iki 230 V įtampos, kai kuriose vietose - iki 50 V ar mažesnėmis įtampomis pavojingose patalpose. Išoriniam apšvietimui dažnai naudojamos įžeminimo arba PE apsaugos laidininkai, o TN ar IT tinklai reikalauja papildomų apsaugos priemonių. Pavojingose ir labai pavojingose patalpose stacionarūs vietinio apšvietimo šviestuvai turi būti maitinami ne aukštesne kaip 50 V įtampa, o esant apsaugai - iki 230 V.
3. Įrengimas ir priežiūra
Įrengiant išorinį apšvietimą ant metalinių ar gelžbetoninių atramų, stovintys paviršiai turi būti laikomi saugiai. Šviestuvų laidai ir prievartos konstrukcijos turi būti įrengtos taip, kad nebūtų rizikos mechaninių pažeidimų ar vandens įsiskverbimo. Darbiniams ir avariniams apšvietimams rekomenduojama naudoti atskirus grupinius skydelius ir valdymo įrenginius, o į išorinio tinklo dalis turi būti galimybė atjungti tam tikrą šviestuvų dalį nakties metu.
4. Įžeminimas ir apsaugos
Visi bendrojo apšvietimo šviestuvai su kaitinamosiomis, liuminescencinėmis ar dujų išlydžio lempomis turi būti įžeminti arba įnulinami, prijungiant prie PE apsauginio laidininko. Aukštesnės nei 50 V vietinio apšvietimo šviestuvų metaliniai korpusai turi būti įžeminti. Dujų išlydžio lempoms gali būti taikoma individuali ar grupinė galios koeficiento kompensavimo įranga.
5. Laidai ir apsaugos įtaisai
Kiekviena prie srovėlaidžio prijungiama apšvietimo linija turi turėti atskirą apsaugos ir valdymo įrengą, o skirstomosios linijos laikytis specifinių reikalavimų. Grupinės linijos šviestuvų skaičius nenormuojamas ir turi būti pritaikytas vietos sąlygoms. Panašiai svarbu užtikrinti, kad neatitinkamų linijų tiesti bendrame lovyje būtų užtikrintos papildomos saugumo priemonės.
6. Specialiosios situacijos: lauko ir vandens aplinka

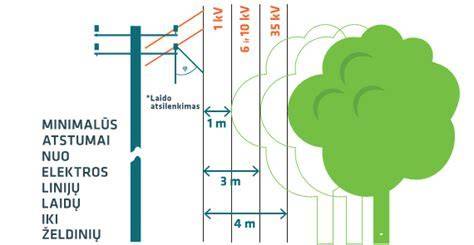

Laikino ar nuolatinio lauko apšvietimo įrengimai turi atitikti papildomas apsaugos normas: IP apsaugos laipsnį, įžeminimo reikalavimus, bei galios nuokrypių ir srovės nuotėkio apsaugas. Baseinams ir fontanams skirti įmontuojami šviestuvai turi būti specialios konstrukcijos. Šviestuvų išorinio apšvietimo laidai turi būti tinkamai orientuoti atsižvelgiant į oro linijų aukštį ir kitus aplinkos veiksnius.
7. Techninės instrukcijos ir patikra
Prieš užliejant betono sluoksnį arba įrengiant grindų šildymo kabelius, būtina patikrinti šildymo kabelio izoliacijos varžą ir laidininkų varžą. Viskas turi būti įrašyta specialioje lentelėje. Montuojant šildymo kilimėlius arba kabelius, svarbu laikytis rekomendacijų dėl atstumų nuo sienų, vamzdžių ir kitų konstrukcijų. Šildymo kabelis neturi būti karpomas ar trumpinamas, o jungiamieji movos ir vamzdžiai turi būti įtvirtinti tame pačiame sluoksnyje.
8. Grindų šildymo sprendimai
Šildymo kabeliai yra išdėstomi ant armavimo tinklo ir pritvirtinami, kad vėliau būtų galima lengvai keisti kabelio fiksavimo vietą. Vietose, kur danga kelia didelį šilumos atsparumą, gali būti naudojami kilimėliai ThinMat arba kiliminės dangos, tačiau kai kurios dangos netinka šildomoms grindims. Dažnai naudojamos dvi grynos sistemos: tiesioginis šildymas kilimėliais arba dalinai akumuliuojamas šildymas su reguliatoriumi, kuris reguliuoja grindų temperatūrą pagal poreikį.
9. Montavimo praktiniai patarimai
- Įrengiant, laikykitės rekomendacijų dėl įrengimo aukščio, atstumų nuo žemės paviršiaus ir sienų.
- Šildymo kabelio kilimas turi būti 10-25 cm atstumu nuo sienos, priklausomai nuo dangos tipo.
- Prieš įjungiant šildymą, įsitikinkite, kad visi jungiamieji elementai yra sandarūs ir įrenginiai tinkamai sujungti.
10. Eksploatacijos sąlygos ir priežiūra
Visame eksploatacijos laikotarpyje patalpose būtina palaikyti temperatūrą 17-24 °C ir santykinę oro drėgmę 50-60 %. Grindų šildymo kabelis turi būti įjungiamas palaipsniui ir laikytis kompromiso tarp patogumo ir energijos suvartojimo. Dėmesio reikia skirti kontrolės įtaisų ir daviklių būklei bei periodinei patikrai, kad įrenginiai veiktų saugiai ir efektyviai.
11. Priedai ir įrankiai
TASSU šildymo kabeliai turi gamykloje paruoštą jungiamąjį kabelį ir užbaigimo movą, kurių karpymas nėra rekomenduojamas. Šildymo kabelio kilimėlis ThinMat turi jungiamąjį kabelį, bei reguliavimo įrenginius, tokius kaip ECO 10FJ ar ECO 16FR, ir reikalauja 30 mA srovės nuotėkio relės apsaugos.
12. Papildomos nuorodos į saugumą
Įrengiant išorinio apšvietimo linijas turi būti numatyta galimybė atjungti dalį šviestuvų nakties metu. Kabelių perdavimui į oro linijas turi būti naudojami komutavimo įtaisai. Aukštosios įtampos tinklui naudojami izoliuoti laidai ar kabeliai ne žemesni kaip 15 kV. Taikomi ir papildomi apsaugos mechanizmai, kad būtų užtikrintas aktyvus avarinis apšvietimas evakuacijai.
13. Papildomi pavyzdžiai ir lentelės
1 lentelė. TASSU šildymo kabeliai tiesioginiam ar dalinai akumuliuojamam šildymui (nominali įtampa 220-230 V, 20 W/m). 2 lentelė. TASSU kabelio parinkimo lentelė (230 V, 20 W). 3 lentelė. ThinMat grindų šildymo kilimėliai (230 V, žemiausia montavimo temperatūra +5 °C). 6 pav. Šildymo kilimėlis klojamas mažiausiai 30 cm nuo sienų. 9 pav. Kabelio matavimai ir įrengimo lentelės. 10 pav. Šildymo kabelio jungiamųjų movų ir daviklių išdėstymas.
Reikalavimai grindų šildymo įrangai ir įrengimo instrukcijos atsižvelgia į EST, EET ir EĮĮT dokumentus, o elektrikas turėtų atlikti darbus pagal šias nuostatas. Taip pat būtina laikytis gamintojo instrukcijų dėl konkrečios dangos tinkamumo šildymui.
