Gipso kartono konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus.
Prieš pradedant - paruošimas ir planavimas
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų).
Perimetriniai ir statramsčiai: įrengimas ir tvirtinimas
Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm.
Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Tarp karkaso ir aplinkų dažnai atliekama pertvarų ilginimo operacijos, kai ištisinio profilio ilgio neužtenka. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio.
Deformacinės siūlės ir garso izoliacija
Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, įrengiamos deformacinės arba slydimo siūlės. Deformacinėmis siūlėmis vadinamos gipskartonio ir kitų statybinių konstrukcijų sandūros siūlės, taip pat siūlės, esančios galimose gipskartonio konstrukcijų tempimo ar gniuždymo vietose. Pastato konstrukcines deformacines siūles būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Gipskartonio plokštės nuo kitų statybinių konstrukcijų dalių - mūro, betono, medžio turi būti atskiriamos skiriamąja juosta Knauf Trenn-Fix, suformuojant mažai pastebimą deformacinę siūlę, vadinamą „slydimo siūle“.

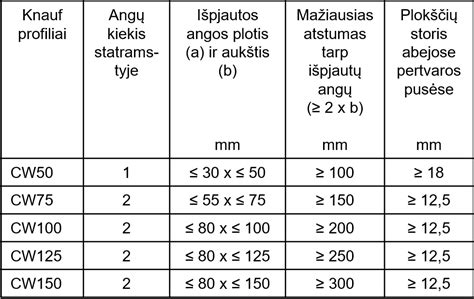

Knauf Trenn-Fix juostą galima klijuoti tiesiog ant lygaus pagrindo (tinko, betono, OSB plokščių ir pan.) tose vietose, kuriose numatoma prijungti kitą montuojamos konstrukcijos apkalą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, kuris užglaistomas. Siūlę užglaistyti. Jei reikia papildomų angų, viename profilyje, priklausomai nuo profilio pločio, galima atverti vieną angą arba dvi angas: 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos, papildomos angos nerekomenduojamos.
Durų angos ir jų stiprinimas
Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis yra daugiau nei 2,6 m, o durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti. Tam tikslui naudojami UA profiliai, jie turi būti nuo grindų iki lubų, tvirtinami apačioje ir viršuje. Viršutiniuose UA profilių tvirtinimo kampuose yra paliktos specialios angos elektros instaliacijos laidams.
Deformacijos ir plokščių siūlių glaistas
Kai plokštės sumontuotos, 3-5 mm atstumu nuo Trenn-Fix sandūros juostos, siūlė visiškai užpildoma glaistu. Išdžiūvus glaistui, kyšančią juostos dalį reikia nupjauti aštriu peiliu. Tvirtinant plokštes būtina laikytis rekomenduojamų atstumų tarp savisriegių priklausomai nuo plokštės sluoksnio tipo ir storio.
Lubų karkasas ir sienos sujungimas
Šiuolaikinėje statyboje dažnai montuojamos gipso kartono lubos, nes jose patogu paslėpti komunikacijas. Lubų karkaso konstrukcija priklauso nuo to, kokios plokštės bus montuojamos - paprastas gipso kartonas, akustinis, ugniai atsparios arba Knauf Aquapanel drėgnoms ir šlapioms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Pakabų tvirtinimui naudojami tik metaliniai betonviniai, o ne mūriniai su polimeriniais kaiščiais. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi, ji išlyginama papildomomis priemonėmis.
Lubų plokščių ir pertvaros jungimuose dažnai naudojamos slydimo arba slydimo/šešėlinės siūlės. Optimaliausia - slydimo siūlės, ypač dideliems lubų plotams. Slydimo jungtys įrengiamos naudojant sandūros juostas. Knauf Trenn-Fix lipnioji juosta įklijuojama prie UD profilio, paliekant kyšoti dalis, o po to užpiltinama glaistu. Tokiu būdu lubų konstrukcija lieka lanksčiau ir mažiau linkusi į įtrūkimus.
Gipskartono plokštės: pasirinkimas ir montavimas
Gipso kartono plokštės naudojamos daugelyje sienų ir lubų sprendimų dėl paprastumo montavimo ir kainos. Pagrindinis plokščių tikslas - užtikrinti lygų paviršių, kuriame galima dažyti ar tapetuoti. Dažnai matomos keturios plokščių rūšys pagal spalvas: balta (pagrindiniai), žalia (drėgnoms vietoms), raudona (ugniai atsparios), mėlyna (garso slopinimas). Plokščių tvirtinimas atliekamas savisriegiais varžtais, o jų ilgis parenkamas pagal plokštės storį ir sluoksnių skaičių. Tarp vertikalių ir horizontalinių plokščių liks tarpai, kurie užpildomi glaistu.
Gipso kartono pertvaros gali būti įrengiamos iš visu pločio plokštėjų arba mišrių sistemų. Kryžminės siūlės neleidžiamos. Jei sumontuojama daugiasluoksnė plafonų sistema, siūlių glaistas naudojamas kartu su specialiomis juostomis ir armavimo priemonėmis. Projekto reikalavimams įgyvendinti būtina laikytis visų žingsnių ir laiko grafiko.
Montavimo eiga - trumpa nuoroda
- 1 žingsnis: konstrukcijos planavimas - įvertinti garso izoliaciją, priešgaisrinę saugą, aukštį, durų angas ir apkrovas.
- 2 žingsnis: paruošiamieji darbai - patalpa išvaloma, pažymimos kontūrai, nufiksuojamos išskirtinės vietos.
- 3 žingsnis: perimetrinių profilių montavimas - WD, UD, CW profilių montavimas, sandarinimo juostų klijavimas.
- 4 žingsnis: statramsčių išdėstymas - durų angų planavimas, iškabavimo atstumai.
- 5 žingsnis: CW profilių montavimas - juostos ir tvirtinimai, statramsčiai įsodinti į UW profilius.
- 6 žingsnis: skiriamosios juostos klijavimas - Trenn-Fixx klijavimas.
- 7 žingsnis: gipso kartono plokščių tvirtinimas - savisriegiai, ilgius ir tarpai nustatomi pagal sluoksnius.
- 8-9 žingsniai: pirmo sluoksnio siūlių glaistymas, antro sluoksnio montavimas, siūlių glaistymas.
- 10 žingsnis: deformacinės siūlės - jų įrengimas ilgesnėms pertvaroms.
Dažnos klaidos ir jų sprendimai
- Klaidos: netikslus karkaso lyginimas, naudojami netinkami profiliai. Sprendimai: naudoti lazerinį niveliacijos įrankį, laikytis tinkamų profilių paskirties, įrengti pakabas kas 80-100 cm.
- Klaidos: per mažai tvirtinimo taškų, trūkinėjimas. Sprendimai: uždėti papildomas tvirtinimo taškus, naudoti kokybiškas mūro ar betoninės bazės tvirtinimo priemones.
- Klaidos: nekokybiška garso izoliacija. Sprendimai: naudoti storesnes profilių sienas, įrengti akustinį mineralinį sluoksnį, tinkamai užlopyti siūles.
- Klaidos: netinkamas plokščių tvirtinimas. Sprendimai: laikytis rekomenduojamų atstumų, pradėti tvirtinti nuo vidurio kraštinių, vengti įveržimo į plokštės kraštą.
Infografika: pertvaros įrengimo schema
Video: pertvaros karkaso montavimo pagrindai
Gipskartonio pertvaros įrengimas | viengubo metalinio karkaso gipskartonio pertvara
Privalumai ir praktiniai patarimai
Gipskartono pertvaros ant CW/ UW plieninių karkasų - paprastas, universalus sprendimas vidaus erdvių pertvarkai. Jos lengvai įrengiamos, gali būti naudojamos sausose ar drėgnoje aplinkoje, o plokščių įvairovė suteikia galimybių siekti skirtingų garso, šilumos ir priešgaisrinės apsaugos tikslų. Svarbiausia - atidžiai planuoti, teisingai išdėstyti profilius, naudoti kokybiškas medžiagas ir laikytis techninių nurodymų.
Įliteratūroje pateikiama daugybė patarimų apie tai, kaip maksimaliai išnaudoti karkaso stabilumą, kaip teisingai išdėstyti distancijas, kaip keliems sluoksniams užlyginti siūles ir kaip įrengti atskiras angas bei durų zonas be įtakos kitoms konstrukcijoms. Taigi, kruopštus planavimas ir profesionalus montavimas užtikrina ilgalaikį pertvaros eksploatavimą be defektų.
