Knauf metaliniai profiliai skirti apkrovų nelaikančioms lubų, pertvarų, šachtų, sienų apkalų konstrukcijoms. Dėl nuolatinio Knauf produktų asortimento tobulinimo ir pritaikymo sausos statybos sistemoms mūsų klientai gali lengvai įrengti norimas konstrukcijas. Mūsų gaminami profiliai užtikrina maksimalų stabilumą, su jais sumontuotos konstrukcijos atitinka aukštus garso izoliacijos ir priešgaisrinės saugos reikalavimus. Knauf pažangios gamybos technologijos leidžia gaminti profilius atitinkančius aukščiausius kokybės ir saugumo reikalavimus. Tai garantuoja mūsų kokybės valdymo sistema sertifikuota pagal EN ISO 9001.
Knauf daugiau nei 50 metų yra specializuojasi metalinių profilių ir detalių, skirtų gipso kartono konstrukcijoms, gamyboje. Mūsų apgalvotų sistemų saugumas ir funkcionalumas visada buvo visko priešakyje. Tuo pačiu metu mes ne kartą pristatėme visiškai naujas gipso kartono konstrukcijų sistemas, kurios prisidėjo prie to, kad šiuolaikinės statybos iš gipso kartono konstrukcijų turi užsitarnautą statusą, kurio jos nusipelnė. Per ateinančius metus toliau intensyviai dirbsime, kad išliktume vienu iš lyderių profilių ir detalių, skirtų gipso kartono konstrukcijoms, gamybos ir technologijų srityje. Tuo pačiu metu, nuosekliai toliau plėtosime ir optimizuosime savo gamybos technologijas, norime užtikrinti, kad klientams ir toliau galėtume siūlyti pažangiausias sistemas su patraukliu kainos ir kokybės santykiu. Be to, darysime viską, kas įmanoma, kad toliau sustiprintume savo, kaip patikimo ir kompetentingo produktų gamintojo, reputaciją. Mūsų klientai visada turi jausti, kad jie yra mūsų veiksmų centre.
Knauf profilių privalumai
- Gaminami iš cinkuoto 0,6 mm plieno
- Antikorozinis padengimas: AZ10
- Degumo klasė: A1
- Kiekvienas profilis turi spalvotą žymėjimą
- Speciali geometrija leidžia tvirtai sujungti profilius
- Specialios standumo briaunos
- Gamykliškai suformuotos H formos išėmos, kurios naudojamos elektros instaliacijai išvedioti
- Kokybiškas profilis - konstrukcijos patikimumo garantas
Liejamoji plokštelių storio ir kokybės svarba
Vienas iš svarbiausių kriterijų, pagal kuriuos atsirenkami kokybiški profiliai, yra plieno storis. Jis tiesiogiai įtakoja tiek profilio, tiek visos konstrukcijos standumą ir stabilumą. Svarbu pasirinkti tokio metalo storio profilį, kuris nelinktų nei atliekant montavimo darbus (gręžiant ar kerpant), nei nuo gipso kartono svorio ir kitokių apkrovų. Plieno storis turi įtakos savisriegio įsigręžimo į profilį kokybei bei nulemia kaip stipriai savisriegis laikysis profilyje - tai labai svarbus parametras, užtikrinantis patikimą gipso kartono plokščių pritvirtinimą prie karkaso. Taigi, siekiant geriausio rezultato, profilio plieno storis turi būti ne mažesnis negu 0,6 mm.
Žaliava, iš kurios pagamintas profilis, turi būti kokybiška, be apčiuopiamų defektų, vientiso storio. „Knauf“ įmonė, remdamasi ilgamete patirtimi projektuojant ir eksploatuojant šias konstrukcijas, kelia aiškius ir aukštus metalo profilio kokybės reikalavimus. Visi profiliai yra padengiami cinko ar dažų sluoksniu, kuris apsaugo plieną nuo korozijos.
Lanksčios profilių kolekcijos
Gaminamas platų profilių asortimentas apima:
- Standartiniai profiliai CW (statramsčiai) ir UW (gulekšniai) - durų, sienų, šachtų karkasams

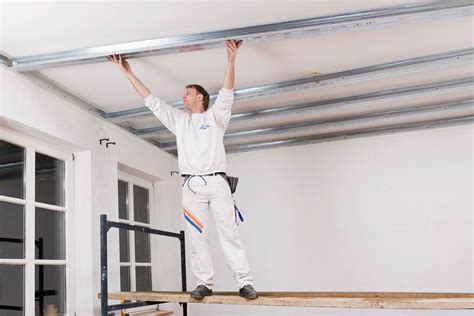

- UD - lubų karkaso profiliai, dažnai naudojami kaip lubų laikomojo karkaso dalis
- UA - specialūs sustiprinti UA profiliai durų ir plačių praėjimų atvejais
- Lenkti profiliai - galimybės įgyvendinti išlenktas sienas, apvalias lubas, kupolus ir t. t.
Profiliai yra skirti sienų, pertvarų ir lubų apkaloms, su skirtingais ilgiais ir dydžiais - plotis nuo 50 iki 150 mm, ilgiai nuo 2,6 iki 5 m. UA profiliai dažnai naudojami įrengiant durų angas arba montuojant sanitariatinės įrangos rėmus, taip pat jie tinka bepakabių lubų karkasams. lenktų sienų ir lubų projektams rasite specialius lankstų perimetrinį profilį (pvz., Sinus), sudarytą iš mažesnių, tarpusavyje lankstai sujungtų elementų.
RisyWave - lanksčių profilių sistema
RisyWave lankstūs profiliai gipso kartono konstrukcijoms suteikia galimybę įgyvendinti lenktas arba banguotas formas tiesiog statybos aikštelėje. Patentuota lanksti profilio segmentų struktūra palaiko ir užtikrina optimalų lenkimo rezultatą. Lenkti profiliai gali būti sulenkti iki norimos formos rankiniu būdu ir išlaiko formą be papildomo sutvirtinimo. Naudojant RyisWave, galima greitai įrengti išlenktas lubas, arkas, kupolus ir skliautų formas.
Profiliai sienų apkalos karkasui gali būti naudojami ir esamų pertvarų gerinimui - tai palengvina garso izoliacijos, šilumos izolacijos ar ugniai atsparumo gerinimą. Lenktos konstrukcijos leidžia kurti nestandartinius dizainus, tokius kaip apvalios ar ovalios formos, be ilgesnių laikų įrengimo.
Statramsčiai ir laikikliai - techniniai duomenys
| Profilio žymuo | Ilgis, mm (L) | Plotis, mm (A) | Aukštis, mm (H) |
|---|---|---|---|
| CW 50/50 | 2600 | 300 | 400 |
| CW 75/50 | 2600 | 300 | 400 |
| CW 100/50 | 2600 | 300 | 400 |
| CW 125/50 | 2600 | 300 | 400 |
| CW 150/50 | 2600 | 300 | 400 |
Gulekšniai IR UW profiliai pasižymi skirtingais parametrais:
| Profilio žymuo | Ilgis, mm (L) | Plotis, mm (A) | Aukštis, mm (H) |
|---|---|---|---|
| UW 50 / 40 | 3000 | 400 | 500 |
| UW 75 / 40 | 3000 | 400 | 750 |
| UW 100 / 40 | 3000 | 400 | 1000 |
| UW 125 / 40 | 3000 | 400 | 1250 |
| UW 150 / 40 | 3000 | 400 | 1500 |
Užtvarinimai UA profilių atvejais gali būti būtini tiems atvejams, kai reikia platus durų angas, sanitarinių įrenginių pakabinimo rėmų arba lubų karkaso su didesniu atstumu nuo pakabinimo elementų. UA profiliai turi storesnį plieną - 2 mm - ir ypatingas perforuotas trumpas skylutes nugarėlėje. Viršutiniuose UA tvirtinimo kampuočiuose paliktos specialios angos elektros instaliacijos laidams. Profilio plotis svyruoja nuo 50 iki 150 mm, ilgis - nuo 2,6 iki 5 m. UA profiliai taip pat tinka naudoti bepakabių lubų karkasuose.
Medžiagų apsauga ir aplinkos įtaka
Koroziškai pažeidžiamose patalpose būtina pasirinkti specialias profilių apsaugos nuo korozijos sistemas. Drėgnose patalpose naudojami profiliai atitinka C3 ir C5-M klases. C3 - vidutinis korozinis poveikis, C5-M - labai stiprus, jūrinis poveikis. Juodos spalvos C3 profiliai, mėlynos - C5-M. Pjovimo darbus atliekant antikoroziniais profilių brėžiniais rekomenduojama naudoti pilką antikorozinį dažą C3 / C5-M.
Antikorozinius profilius galima pjauti rankiniu ar elektriniu būdu iki storio ≤ 1 mm, o storesnius profilius - lėtaeigių diskinio pjovimo įrankiais. Nupjautus kraštus rekomenduojama papildomai padengti pilkais antikoroziniais dažais C3 / C5-M, kad aikštelėje būtų patikrinti papildomi apsaugos darbai.
Gipskartonio pertvaros - nuo karkaso iki apdailos
Gipso kartono pertvaros montuojamos sausos statybos technologija: karkaso „stuburas“ iš plieninių profilių (daugiausia cinko dengti) surenkamas statybos aikštelėje, o vėliau į jį įlenda gipso kartono plokštės. Dažniausiai naudojami CW ir UW profiliai. UW profiliai montuojami horizontaliai prie grindų ir lubų, į juos įstatomi vertikalūs CW profiliai, prie kurių montuojamos plokštės. Konstrukcija gali būti vienguba arba dviguba, priklausomai nuo sistemos ir reikalavimų.
Nesistemingai aukštos patalpos gali reikalauti ilgimų profilių jungimo, o tam siūlomos keli jungimo būdai:
- Dėžinė jungtis iš dviejų CW profilių
- Du CW profiliai sustumiami ir perdengiami papildomu CW profiliu
- Du CW arba UA profiliai sustumiami ir perdengiami papildomu UW profiliu
- Du UA profiliai sustumiami ir sujungiami sienelėmis su papildomu UA profiliu
Durų ir langų angos formavimas įvairiais aukščiais ir keteromis gali būti atliekamas naudojant UA profilius su papildomais tvirtinimo elementais. Profilio nugarėlėse yra perforuotos kiaurymės, atitinkamai kurie leidžia tvirtinti prie perdangos bei laidus. Profilio plotis ir ilgis leidžia pasirinkti tinkamą dydį pagal projekto reikalavimus.
Rinkos realijos ir papildomi šaltiniai
Be pagrindinių profilių, Knauf siūlo papildomas surinkimo ir montavimo brošiūras bei gaires: garso izoliaciniai sprendimai, lubų karkaso detalės, šachtų sienų sistemos, sanitarinių įrenginių montavimo gairės ir kt. Pateikiami dokumentai apima įvairias atlasus ir specifikacijas, susijusias su gipso kartono konstrukcijomis, jų įrengimu ir priežiūra.
Korozijos klasifikacija ir praktiniai patarimai
Koroziją galima apibūdinti kaip cheminę metalų reakciją su aplinka. DIN EN ISO 12944 klasifikacijoje yra skiriamos skirtingos korozijos kategorijos: C1, C2, C3, C4, C5-M. Klasė nurodo, kiek patalpa ar aplinka kenkia metalinei konstrukcijai. Šios žinios padeda teisingai pasirinkti apsaugą nuo korozijos bei tinkamai atlikti pjovimą, dažymą ir patikrinimą statybos aikštelėje.
Gipso kartono pertvaros yra populiarus sprendimas dėl jų greito įrengimo, lengvo transportavimo ir didelių galimybių įgyvendinti akustinius ar ugniai atsparius sprendimus. Svarbiausia laikytis nurodymų dėl profilių pasirinkimo ir įrengimo, kad karkasas būtų tvirtas ir atitiktų reikalavimus.
