Tinkamas vamzdžių sujungimas yra itin svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Pagal paskirtį ir vamzdžių medžiagas dažnai naudojami įvairūs tiesimo vamzdynų sujungimo būdai: srieginė jungtis, flanšinė jungtis, suvirinimas, griovelių jungtis (spaustuvų jungtis), įvorė, suspaudimo jungtis, karšto lydalo jungtis, kištukinė jungtis ir kt.
Tradiciniai ir plačiai naudojami sujungimo būdai
Daugelis vamzdynų sistemų vis dar naudoja sriegines vamzdžių jungtis. Tokiu metodu ypač populiarūs yra atviri vamzdžiai. Cinkuoto plieno vamzdžius, kurių skersmuo mažesnis arba lygus 100 mm, taip pat rekomenduojama sujungti sriegiais. Plieniniai-plastikiniai kompozitiniai vamzdžiai dažniausiai jungiami būtent taip. Svarbu atkreipti dėmesį, kad cinkuoto plieno vamzdžių paviršius ir sriegimo metu pažeistos atviros srieginės dalys turi būti apdorotos antikorozine medžiaga. Jei cinkuotas vamzdis jungiamas suvirinant arba flanšu, suvirinimo vietoje būtina atlikti antrinį cinkavimą arba antikorozinį apdorojimą.
Flanšinės jungtys dažniausiai naudojamos didesnio skersmens vamzdžiams sujungti. Jos ypač praverčia jungiamuose vožtuvuose, atbuliniuose vožtuvuose, vandens skaitikliuose, vandens siurbliuose, taip pat vamzdžių dalyse, kurias reikia dažnai išardyti ir kapitališkai remontuoti.
Suvirinimas yra tinkamas necinkuoto plieno vamzdžiams. Šis metodas dažniausiai naudojamas potinkiniams ir didesnio skersmens vamzdžiams, ypač aukštybiniuose pastatuose. Variniai vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo yra mažesnis nei 22 mm, reikia suvirinti lizdą arba movą. Lizdas turi būti įrengtas nukreiptas į terpės srauto kryptį. Lizdinis suvirinimas gali būti naudojamas ir nerūdijančio plieno vamzdžiams.
Modernūs ir efektyvūs sprendimai
Griovelio tipo jungtis yra puikus pasirinkimas gaisro gesinimo vandeniui, oro kondicionavimo šalto ir karšto vandens sistemoms, vandens tiekimui, lietaus vandeniui ir kitoms sistemoms, kurių skersmuo didesnis arba lygus 100 mm cinkuoto plieno vamzdžiui. Ši jungtis pasižymi paprastu veikimu, saugia konstrukcija ir geru sistemos stabilumu, o tai užtikrina lengvą priežiūrą, sutaupo darbą ir laiką.
Aliuminio-plastikiniai kompozitiniai vamzdžiai paprastai suspaudžiami srieginiais antgaliais. Šiam metodui naudojama jungiamoji veržlė, kuri uždedama ant vamzdžio galo, tada į vidų įkišama vidinė jungiamosios detalės šerdis ir veržliarakčiu priveržiamas junginys. Panašiai galima sujungti ir varinius vamzdžius.
Nerūdijančio plieno suspaudimo vamzdžių sujungimo technologija yra moderni alternatyva tradicinėms sriegimo, suvirinimo ir klijavimo metodams. Vamzdžiai sujungiami prispaudžiant antgalį specialiomis priemonėmis, užtikrinant sandarumą ir tvirtumą. Šio metodo privalumai - patogus montavimas, patikimas ryšys ir ekonomiškumas statybos metu.
PPR vamzdžių prijungimo būdas gali būti karšto lydalo jungtis, atliekama naudojant karšto lydalo aparatą. Lizdų jungtis dažnai naudojama vandentiekio ir drenažo ketaus vamzdžių bei jungiamųjų detalių prijungimui. Ji gali būti lanksti arba standi. Lanksti jungtis sandarinama guminiu žiedu, o standi - asbestcemenčiu arba plečiama pakuote.
Didelio tankio polietileno (HDPE) vamzdžiai: sujungimo įvairovė
Didelio tankio polietileno (HDPE) vamzdžiai plačiai naudojami dėl savo didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo.HDPE vamzdžių sujungimas su kitomis medžiagomis yra labai svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Yra keli pagrindiniai būdai: karšto lydalo suvirinimas, elektrofuzinis suvirinimas, elastomeriniai sandarinimo žiedai, flanšinės jungtys.
Karšto lydalo suvirinimas yra įprastas HDPE vamzdžiams. Šis procesas apima vamzdžių galų ir lizdinės jungties kaitinimą iki išsilydymo, o vėliau jų suspaudimą, kad susidarytų tvirta, vientisa jungtis. Elektrofuzinis suvirinimas naudoja elektros srovę specialios detalės vidiniam kaitinimui, todėl ji išsilydo ir susilieja su HDPE vamzdžiu. Elastomeriniai sandarinimo žiedai gali būti naudojami mažesnio skersmens arba lankstumo reikalaujantiems pritaikymams. Šie žiedai įterpiami tarp HDPE vamzdžio galų ir kitos medžiagos, sukuriant vandeniui ir orui nepralaidžią sandariklį. Flanšinės jungtys naudojamos jungiant HDPE vamzdžius prie metalo ar kitų medžiagų, kurių negalima termiškai sulydyti. Prie kiekvieno vamzdžio galo pritvirtinamas flanšas, o flanšai sujungiami varžtais, naudojant tarpiklius sandariam sandarumui užtikrinti.
Apibendrinant, HDPE vamzdžius su kitomis medžiagomis galima sujungti įvairiais būdais, įskaitant terminį suliejimą, mechanines jungtis ir flanšines jungtis. Metodo pasirinkimas priklauso nuo konkrečios paskirties, vamzdžio skersmens ir jungiamos medžiagos.
Vamzdžių renovacijos metodai
Yra technologijos, kurios leidžia atnaujinti smarkiai suirusius arba modernizuoti nepažeistus vamzdynus. Viena tokių metodų leidžia įstatyti naujus, tokio paties skersmens vamzdžius, sumažinant jų dydį 7-14% prieš įrengiant vietoje senųjų. Prieš darbų pradžią vamzdynas praplaunamas ir atliekama videodiagnostika. Darbai vykdomi iš abiejų renovuojamo vamzdyno atkarpų galų. Gervė traukia naują vamzdį į renovuojamo vamzdyno vidų per skersmens mažinimo įrenginį. Tai leidžia laisvai įtraukti naują, to paties skersmens kaip ir senas, vamzdį į vidų. Įtraukus vamzdį iki atkarpų galo, jis atjungiamas nuo gervės lyno bei skersmens mažinimo įrenginio.
Kanalizacijos vamzdžių sujungimo ypatumai
Kanalizacijos sistemos įrengimui dažnai naudojami ketaus, PVC, HDPE ar polipropileno vamzdžiai. Svarbiausias aspektas - užtikrinti jungčių ir sistemos sandarumą. Ketaus vamzdžių sujungimas tradiciškai atliekamas naudojant cementinį skiedinį arba besiplečiantį cemento skiedinį. Ketaus vamzdžių jungtims taip pat naudojamas lizdo metodas, kur vienas vamzdžio galas įkišamas į išplėstą kito galą. Sandarumui užtikrinti naudojami specialūs sandarikliai, pavyzdžiui, dervos sruogos ir cementas. Plastikinių vamzdžių (PVC, HDPE, polipropileno) lizduose sumontuoti gumuoti sandarinimo žiedai, kurie palengvina montavimą ir užtikrina reikiamą sandarumą. Įkišus vamzdį, pakanka vieną elementą pasukti aplink kitą, kad patikrintumėte montavimo teisingumą.
Taidžiau naudojamas klijų montavimas. Šiuo metodu vamzdžių galai paruošiami, sulyginami švitriniu popieriumi, nuriebalinami ir padengiami specialiais klijais. Po to vamzdžių galai sandariai suspaudžiami, kol klijai sukietėja. Svarbu žinoti, kad esant tokiam ryšiui šoninės apkrovos yra nepriimtinos, nes jos gali sulaužyti lipnų sluoksnį. Kontaktinis suvirinimas (atsparumo suvirinimas) gali būti naudojamas ketaus, plieno ir plastikiniams vamzdžiams. Šiuo metu naudojama rankinio arba mechaninio suvirinimo mašina su specialiais įtaisais elementams pašildyti iki reikiamos temperatūros. Tai leidžia sujungti įvairių medžiagų dalis. Perėjimas (redukcija) iš 110 mm plastikinio vamzdžio į ketaus vamzdį - tai speciali jungtis, skirta sandariai ir patikimai sujungti šiuolaikinę vidaus kanalizacijos sistemą su esamais ketaus vamzdynais. Prieš montuojant, ketaus vamzdžio vidinė pusė kruopščiai nuvaloma. Dėl šio išsiplėtimo vamzdžius galima teisingai ir greitai sumontuoti. Jis naudojamas vamzdžiams, pagamintiems iš įvairių medžiagų, įskaitant PVC, HDPE, polipropileno, ketaus, asbestcemenčio ir betono.
Pagrindinis lizdo tikslas ir jam priskirtos funkcijos yra šios: Labai palengvinamas ir pagreitinamas dujotiekio montavimas. Užtikrinamas sandarus ir patvarus sujungimas. Leidžia sujungti jungiamosios detalės su vamzdžiais. Elementai iš įvairių medžiagų gali būti sujungti į vieną sistemą nenaudojant papildomų jungiamųjų detalių. Tvarkant išorinius tinklus, varpas veikia kaip papildomi standikliai, apsaugantys sistemą nuo deformacijų ir pažeidimų. Išmontuojant vamzdžių kištukinę jungtį galima apsieiti be elementų pjovimo. Išsiplėtusius vamzdžius galima greitai surinkti ir išmontuoti taisymo ar pakeitimo atveju.
Svarbu atkreipti dėmesį, kad nepaisant daugybės funkcijų ir privalumų, lizdinės struktūros nėra naudojamos visur. Lauko vandentiekio vamzdžiai gaminami iš PE ar kitų patvarių polimerų, užtikrinančių atsparumą spaudimui bei aplinkos poveikiui. Didelis diametrų bei sienelių storių pasirinkimas leidžia pritaikyti vamzdžius įvairioms apkrovoms ir projektams. Tinka šalto vandens tiekimui, drėkinimo sistemoms, miesto ar kaimo vandentiekio tinklams. Jungtys suderinamos su standartiniais vamzdynų sprendimais. Sertifikuoti geriamojo vandens tiekimui. Tinka individualiems namams, ūkiams ir pramonei.
Pagrindiniai privalumai ir pasirinkimo patarimai
Tinkamų vamzdžių jungiamųjų detalių pasirinkimas yra kritinis sprendimas pramoniniuose projektuose, nes tai daro įtaką patikimumui, priežiūros išlaidoms ir bendram vamzdynų sistemos efektyvumui. Dvi dažniausiai naudojamos medžiagos yra HDPE ir plienas. HDPE prieš plieną: plieninės jungtys yra linkusios į koroziją, o HDPE jungiamosios detalės atsparios korozijai, cheminėms medžiagoms ir biologiniam poveikiui. HDPE jungtys yra lankstesnės, reikalauja mažiau įrangos montavime, gali būti sujungiamos taikant užpakalinės jungties suliejimą ar elektrofuzavimą. Lygus vidinis HDPE paviršius sumažina trinties nuostolius ir didina srauto efektyvumą.

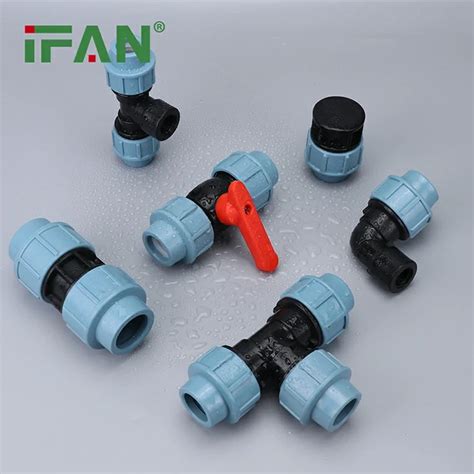

Polietileno (PE) jungiamųjų detalių privalumai: lengva montavimo konstrukcija, lankstumas, mažiau jungčių ir tokiu būdu trumpesnis montavimo laikas; susiliejimo suvirinimui reikalingi minimalūs įrankiai; mechaniniai PE sujungimai (suspaudimo ir elektrofusioniniai) yra paprasti, nereikalauja sudėtingos įrangos. Tradicinėms jungtims dažnai reikalingi daugybė įrankių, pjaustymo, sriegimo ir sandarinimo operacijų. Tai sumažina darbo sąnaudas ir prailgina projektų įgyvendinimo laiką. PE vamzdžių pritaikymas montavimo paprastumas ir greitis prisideda prie mažesnių prastovų.
Ilgaamžiškumas ir aplinkosauga: PE jungiamųjų detalių patvarumas užtikrina ilgaamžiškumą, o perdirbamas PE medžiagos pobūdis - tvarus pasirinkimas. PE vamzdžių paviršius sumažina trintį ir pagerina energijos efektyvumą. TECE flex daugiasluoksnis vamzdis siūlo universalumą - tinkamas geriamam vandeniui, šildymui, grindų šildymui ir suspaustam orui. Jo vidinis sluoksnis iš PE-Xc užtikrina atsparumą aukštai temperatūrai ir slėgiui, o lazeriu suvirinta aliuminio folija sumažina terminį pailgėjimą. Montavimas yra paprastas dėl vidinio sluoksnio atminties, o jungiamųjų detalių tvirtinimas naudojant ašinio suspaudimo technologiją nereikalauja guminių tarpiklių.
TECE flex pritaikymas: sistema skirta šildymo ir vandentiekio iki 90°C ir 10 barų slėgiui, turi DWGV ir higienos pažymėjimus bei atitinka EN ISO 21003. Jo tvirtinimo elementai - žalvariniai, sertifikuoti naudoti geriamojo vandens, šildymo, dujų ir suslėgtojo oro sistemoms. Montavimo ypatumai pabrėžia, kad pirmąjį vamzdį būtina išplėsti naudojant TECE flex technologiją, o netikslumų atvejais galima pasinaudoti užpresuojamais jungtimis be virškinimo rizikos. Taip pat patariama neskubėti užveržti jungčių, nes skirtingų gamintojų vamzdžių sienelės gali skirtis.
Standartai, sauga ir kokybė
Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus, įskaitant LST EN 12201-2:2011+A1:2013, LST CEN/TS 12201-7:2004 ir LST EN 13244-2:2002. Gamintojas privalo turėti ISO 9001:2008. TECE flex sistema atitinka DIN EN ISO 21003, DWGV bei higienos reikalavimus. Be to, žymėjimai ant vamzdžių teikia informaciją apie gamintoją, jų klasę, medžiagas ir eksploatacinius parametrus, o kai kurie gamintojai naudoja taršos ir sertifikavimo ženklus (DVGW, KIWA, SKZ, CSTBat ir kt.).
Montavimo praktika ir patarimai
Naudojantis TECE flex technologija, pirmąjį vamzdį būtina išplėsti. Daugiasluoksniai vamzdžiai su vidiniu PE-Xc sluoksniu pasižymi itin gera atmintimi. Jei montuojant kartais užpresuojamos netinkamos jungtys, tai nėra problema. Dažnas „auksarankis“ daro klaidą, sujungdamas vamzdžius išardomais užveržiamais sujungimais parinktais pagal diametrą, tačiau tokių jungčių negalima slėpti į sienas ar grindis, nes skiriasi sienelės storiai ir gali būti kitokie vamzdžių skersmenys (pvz., d25 ir d26).
Kita vertus, daugiasluoksnės COMAP sistemos montavimas reikalauja tinkamai parinktų tvirtinimo detalių ir įrankių. Jei pasirenkate pigesnius lituojamo plastiko vamzdžius, naudokite folijos vamzdį karštam vandeniui ir nudrožtą foliją prieš lituojant. Pabrėžiama, kad kai kurie jungiamieji elementai turi būti įmontuoti laikantis gamintojo rekomendacijų ir naudoti tik įrankius, kuriuos rekomenduoja gamintojas (pvz., presas jungtims).
Montavimo ypatumai ir pasirinkimo gairės
Kaip pasirinkti kokybišką daugiasluoksnį vamzdį? Visų pirma įsitikinkite, kad nurodytas gamintojas. Iš kokių medžiagų pagamintas vamzdis, ypač svarbu, kad vidinis sluoksnis nauduotųsi PEX arba PE-Xc/AL/PE sandara. PE-X klasė pasižymi atsparumu aukštoms temperatūroms ir slėgiui. Be to, iš Nacionalinių standartų reikalavimų svarbu, kad vamzdis būtų pažymėtas EN ISO 21003 su gamintojo pavadinimu, išoriniu skersmeniu, sienelės storio, medžiagomis ir kt.
Montavimo praktikoje TECE flex sistema reikalauja pirmojo vamzdžio išplėtimo, o tvirtinimo detales rekomenduojama rinktis iš plataus asortimento. Prieš keisdami jungtis ar sistemą, įsitikinkite, kad vamzdžiai ir jungtys yra suderinti ir atitinka atitinkamus standartus. Lyginant skirtingas medžiagas, PE vamzdžiai yra lengvesni ir lankstesni, o plieninės jungtys reikalauja daugiau įrangos ir priežiūros, bet gali būti naudingos aukšto slėgioose ar specifinėse aplinkose.
How to connect the HDPE E-polylock with geomembrane and concrete
Prieš klojant sistemą lauke, ypatingai svarbu laikytis ilgaamžiškumo ir atsparumo klimatinei įtakai principų: PE vamzdžiai tinka tiek po žeme, tiek virš žemės, o jų atsparumas korozijai ir cheminėms medžiagoms yra patrauklus jiems, kurie planuoja ilgaamžius projektus. HDPE junginiai užtikrina mažesnę energijos sąnaudas ir aukštą srauto efektyvumą dėka lygaus vidinio paviršiaus. Dvi pagrindinės užduotys - užtikrinti sandarumą ir stabilumą visoje sistemoje bei parinkti tinkamą medžiagą pagal paskirtį, aplinką ir apkrovas.
HDPE PNEU klasės, PN nustatoma esant 20°C, su SDR ir MRS charakteristikomis, lemia galiojančias vamzdžio sienelės charakteristikas. Temperatūros pokyčiai įtakoja žymiai įtakoje vamzdžio ilgio ir lankstumo reikalavimus. Rangovas turi užtikrinti tinkamą transportavimą ir sandėliavimą statybos aikštelėje, griežtai laikytis temperatūrų ir laikymo sąlygų.
