Produkcijos gilinimas į grindų įrengimo ant grunto temas rodo, kad Lietuvoje galiojantys reglamentai neatitinka šiuolaikinių realijų, todėl specialistai ieško alternatyvų - laikosi vokiečių, amerikiečių normų bei naudotojų patirties. Straipsnyje apžvelgiamos pagrindinės koncepcijos, praktiniai patarimai ir techniniai sprendimai grindims ant grunto, įskaitant elektros ir vandens sistema grįstas šildymo galimybes, izoliacijas bei dangų pasirinkimą.

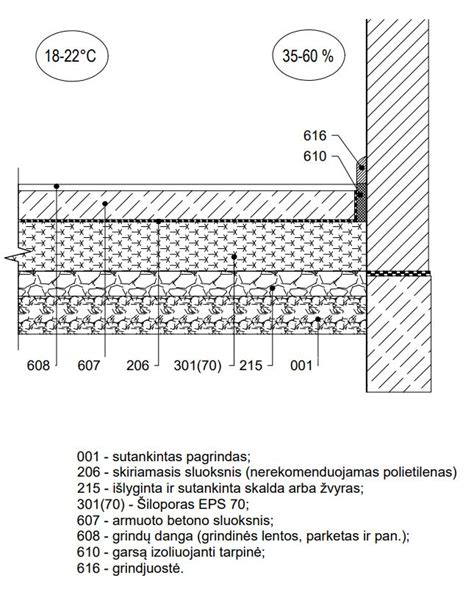

Grindų ant grunto konstrukcija ir pagrindiniai sluoksniai
Konstrukciniu požiūriu Grindys ant grunto sudaro keli sluoksniai: paruošiamasis (juodgrindės), hidroizoliacinis sluoksnis, šilumos izoliacija, tarpsluoksnis ir galutinė grindų danga. Šie sluoksniai įrengiami priklausomai nuo apkrovų, grunto pobūdžio ir pastato paskirties.
Juodgrindės - pirmas grindų ant grunto sluoksnis iš smėlbetonio, sudedamas ant sutankinto smėlio ar žvyro sluoksnio. Dažnai atsisakoma juodgrindių ir galimos alternatyvos - putų plokštės tiesiai ant sutankinto grunto, tačiau drėgno gruntinio vandens atveju juodgrindės užtikrina lygų pagrindą šiluminei izoliacijai. Su juodgrindėmis derinamas hidroizoliacijos plėvelės sluoksnis, kuris apsaugo viršutinius šilumos izoliacijos sluoksnius nuo vandens ir drėgmės.
Šilumos izoliacija ant grunto arba perdangos mažina šilumos nuostolius. Dažniausiai naudojamos polistireninio putplasčio plokštės (EPS) dėl jų šiluminės varžos ir gebėjimo atlaikyti apkrovas. Dvigubas putplasčio sluoksnis dažnai taikomas naujos statybos projektuose, o jų siūlių nesutapimai ir tarpo užpildymas yra svarbūs norint išvengti šilumos tiltelių.
Geotekstilė arba polietileno plėvelė naudojama kaip skiriamasis sluoksnis tarp šiltinimo ir paskutinio betono sluoksnio - ji riboja betono įsiskverbimą į tarpus tarp putplasčio plokščių ir tuo pačiu užtikrina sandarumą tarp konstrukcijų. Tokie sprendimai ypač aktualūs, kai aplink pastatą nėra efektyvaus drenažo arba kai reikia papildomo šiluminės izoliacijos apsaugos.
Grunto paruošimas ir hidroizoliacija
Gruntas turi būti stabilus, tvirtas ir laidus vandeniui. Priklausomai nuo gruntinio vandens lygio ir drėgmės rizikos, gali būti taikoma papildoma hidroizoliacija arba juodgrindės. Jei gruntinis vanduo aukštas arba drėgmė kelia pavojų, įprasta sprendimu gali būti juodos grindys - šildymo plokštės arba plokštės ant jų. Taip pat verta įtraukti hidroizoliacinę plėvelę, kurios storis dažnai apie 200 mikronų.
Šiluminė izoliacija: kaip pasirinkti ir kokios medžiagos
Šilumos izoliacijai dažnai naudojamas polistireninis putplastis EPS: EPS70 ir EPS100 - jų atsparumas gniuždymui nustato, kokia apkrova grindims yra atlaikoma kv.m. EPS70 tinkamas iki apie 2100 kg/m², EPS100 - iki 3000 kg/m². Esant didesnėms apkrovoms, konstruktorius nurodo tinkamą putplasčio tipą. Taip pat svarbu, kad siūlės tarp plokščių nesidubliuotų ir tarpai būtų užpildyti putplasčio atraižomis.
Ant viršutinio šiltinimo sluoksnio dedamas skiriamasis sluoksnis, o ant jo - armatūros tinklas arba plokštės. Tinklo tvirtinimas ir tolygus padengimas leidžia betonui pasiekti norimą tvirtumą. Jei planuojamas grindinis šildymas, vamzdžiai tvirtinami ant armatūros tinklo arba specialių formų plokščių, o viršutinio betono sluoksnio storis dažnai siekia 5 cm arba daugiau, priklauso nuo šildymo sistema.
Šildytos grindys: pasirinkimai ir reikalavimai
Šildomų grindų montavimas gali būti šlapiuoju (betonas) arba sausuoju (be betono) būdu. Šlapias būdas - ilgesnis džiūvimo laikotarpis, bet suteikia tolygų šilumos pasiskirstymą; sausasis metodas - greitesnis, mažesnis svoris, tinka renovacijoms arba senos konstrukcijos atnaujinimui. Elektros šildymas paprastai įrengiama mažoms patalpoms (vonios, koridoriai), o vandens šildymas - efektyvus didesniu plotu ir ilgesniems laikotarpiams.
Atkreiptina dėmesį į šilumos laidumą dangų - keraminės plytelės dažnai pasižymi žemesniu šilumos laidumu, todėl jų pasirinkimas turi būti derinamas su šilumos sklaidos plokštėmis arba tinkama paklote. Taip pat reikia įvertinti izoliacijos storį, kad būtų sukurtas efektyvus šilumos kontūras.
Grindų betonavimas ant grunto: praktiniai žingsniai
Grindų betonavimas ant grunto prasideda nuo planavimo ir aukščių nustatymo. Atliekamas gruntinis planiravimas ir užpildas, įskaitant 10-15 cm storio smulkaus žvyro ar švaraus smėlio sluoksnio sutankinimą. Ant to dengiamas hidroizoliacinis sluoksnis, o ant jo - šiltinimo sluoksnis ir plėvelė. Pasiruošus vietas, klojamų vamzdelių kontūrai įrengiami ir įjungiamas šildymo kolektorius. Po to liejamas betonas arba skiedinys.
Betono sluoksnis nugludinamas ir užtrinamas taip, kad paviršius taptų lygus. Jei plotas viršija 36 kv.m., būtinos kompensacinės siūlės. Zeitą skaičiuojant džiūvimo laiką galima prisitaikyti naudojant specialius priedus. Prieš darbų pradžią būtina užtikrinti temperatūrą ne žemesnę nei +5 °C bent 3 dienas. Optimizuojant, galima naudoti priedus, lėtinančius džiūvimą.
Grindų dangos ir jų parinkimas
Po betonavimo galima kloti įvairias grindų dangas: vinilą, laminatą, parketą ar keramines plyteles, atsižvelgiant į šildomos grindų tipo reikalavimus. Vinilinės dangos turi būti skirtos šildomoms grindims. Laminatas reikalauja šildymui pritaikytų pylėjimų ir plėvelių po kilimu. Parketą galima klojti ant paklotų arba klijuojant, tačiau dengiant su šildymu, rekomenduojama naudoti daugiasluoksnes parketlentes dėl mažesnio temperatūros svyravimo poveikio.
Sausos grindys: pagrindai ir privalumai
Sausos grindys yra patrauklus sprendimas tiems, kurie nori greitai ir švariai įrengti grindis, be ilgo džiūvimo laikotarpio. Jos gali būti įrengiamos ant gelžbetoninių perdangų, OSB ar kitų pagrindų, o pagrindas turi būti sausas ir lygus. Rekomenduojama naudoti Knauf Brown arba Knauf Brio plokštes, kurios montuojamos kaip plūdriųjų grindų konstrukcija: Brown - dviejų sluoksnių, Brio - vieno sluoksnio. Ant sausų grindų galima klijuoti beveik visas galutines dangas, išskyrus kai kurias ribas dėl Brio plokščių storio.
Sausos grindys labai tinka su šildomomis grindimis - jos užtikrina gerą garso izoliaciją, mažą svorį ir greitą montavimą. Priklausomai nuo apkrovų, gali būti taikomos skirtingos plokščių architektūros ir tvirtinimo metodai (klijavimo ar tvirtinimo kabėmis).
Betonavimas vs sausos grindys: lyginamoji charakteristika
- Betonui reikia ilgesnio džiūvimo laikotarpio ir daugiau laiko, kad drėgmė išgaruotų, prieš įrengiant dangą.
- Sausos grindys leidžia klijuoti dangas iš karto po įrengimo ir dirbti be drėgmei atsparių papildomų sprendimų.
- Grindų izoliacija ir garso izoliacija turi būti integruotos tiek betoniniuose, tiek sausos grindyse, tačiau sausos grindys suteikia geresnį garso izoliacijos lygį dėl plūdrios konstrukcijos.
- Šildymo sprendimai: vandeninis grindinis šildymas dažnai taikomas didesniems plotams, o elektrinis - mažesniems plotams ir situacijoms, kai norima daugiau paprastumo bei mažesnių pradinių investicijų.
Darbas ir projekto tikslumas: svarbiausi patarimai
- Prieš rinkdamiesi izoliacijos storį, įvertinkite namo energinę klasę ir poreikius - tai leis tiksliau parinkti konstrukcijos storį ir užtikrinti efektyvų šilumos srautą.
- Šilumos nuostolių skaičiavimai yra būtini - pasitikėkite specialistu, kuris sudarys projektą su teisingais duomenimis apie šilumos nuostolius, vamzdžių atstumus ir sistemos galią.
- Kompensacines juostas klijuokite palei visas sienas ir kolonas, o slėgio bandymą atlikite prieš betonavimą ar dangos klojimą.
- Jeigu planuojate šildyti grindis, įvertinkite ir šilumos nuostolius bei dangos šilumines savybes prieš klijuojant dangą ar įrengiant plėveles.
Pramoninės grindys: kokybė, projektavimas ir įgyvendinimas
Pramoninės grindys reikalauja ypatingo dėmesio apkrovoms: statinėms, dinaminėms, abrazyvinėms, temperatūriniams bei cheminiams poveikiams. Projektavimas prasideda nuo patalpų paskirties, geologinių tyrimų, apkrovų įvertinimo, viršutinio sluoksnio storio ir dangos pasirinkimo. Suklijuotas sprendimas turi užtikrinti ilgaamžiškumą ir atsparumą įvairioms sąlygoms.
Grindų betonavimas pramoniniuose objektuose dažnai atliekamas naudojant statybos įmonių gaminamą prekinį betoną, klasė C25/30 ar aukštesnė, takumas S3-S4. Betoną tiekiama tiesiai į darbo zoną ir tolygiai paskleidžiama lazerinės navigacijos pagalba. Betono paviršius užtrinamas specialiomis glaistyklėmis, o paviršiaus tankinimas ir užtrynimas užtikrina dangos šlifuotų ar plaukiojančių grindų montavimą.
Pramoninių grindų paviršiaus kietinimas gali būti papildytas sauso kietiklio pabarstais, skystais kietikliais arba dangomis su didelio kietumo užpildais. Tai užtikrina atsparumą dilimui, atsparumą cheminiams bei agresyviems aplinkos poveikiams ir lengvą valymą.
Įkeltas tikslumas ir modernūs sprendimai
Šiuolaikinėmis technologijomis grindų projektavimas ir įrengimas priklauso nuo keturių pagrindinių veiksnių: projekto techninio-technologinio lygio, tinkamos betono sudėties, technologinių procesų laikymosi ir kietėjimo sąlygų užtikrinimo. Pramoninėse grindyse gali būti taikomos pluoštinės armatūros sprendimai (fibra), kad būtų pagerinta atsparumas įtrūkimams ir užtikrintas ilgesnis grindų tarnavimo laikas.
Konstrukcijos skaitmeninis projektavimas ir lazeriniai lyginimo įrenginiai leidžia greičiau ir tiksliau pasiekti norimą aukštį bei tolygų paviršių. Pramoninėse grindyse įrengiamos ir specialios tarpinės, kurios apsaugo nuo šilumos tiltelių ir užtikrina betono įsivyniojimą per vamzdžių kontūrus.
Išvada
Grindų įrengimas ant grunto - svarbi statybos dalis, kuriai skiriama daug dėmesio ir atsakomybės: nuo gruntinio pagrindo paruošimo, hidroizoliacijos ir šilumos izoliacijos, iki grindų dangos pasirinkimo ir galutinių bandymų. Tinkamai suprojektuotos ir įrengtos grindys užtikrina ne tik patikimumą, bet ir energijos efektyvumą bei patogų naudojimą dešimtmečiams.
Grindų paruošimas betonavimui Nr.2 Lyginam pagrindą, klojam XPS, vamzdžius, armatūrą, šildymą,
Keli praktiniai duomenys (iš teksto)
- Minimalus gyvenamųjų pastatų grindų sluoksnio storis su šildymu rekomenduojamas 65 mm, o esant poreikiui - 80 mm.
- EPS70 plokštės tinka grindims su apkrova iki 2100 kg/m², EPS100 - iki 3000 kg/m².
- Grunto paviršiaus sutankinimas naudojant vibracinius volus ir plūktuvus užtikrina stabilumą ir tolygumą.
- Juodgrindės iš smėlbetonio sluoksnio įrengiamos storio 50-100 mm ribose; sluoksniai tarp jų - hidroizoliacija ir šilumos izoliacija.
- Ant sausų grindų šiluma gali būti įrengiama tiek elektrinėmis, tiek infraraudonųjų spindulių plėvelėmis.
