Grindų šildymas bangomis: mechanizmai, tipai ir tyrimų išvados

Grindinis šildymas (šildomos grindys) - tai žemos temperatūros sistema, kuri šilumą paskirsto per visą grindų paviršių ir sukuria tolygų, komfortišką mikroklimatą. Šios sistemos efektyvumą lemia trys pagrindiniai parametrai: tinkamai parinktas šildymo tipas (vandens arba elektrinis), teisingai suprojektuotas kontūrų tankis ir kokybiškai įrengti konstrukciniai sluoksniai.

Šilumos perdavimo mechanizmai: laidumas, konvekcija ir spinduliavimas

Šiluma gali būti perduodama keliais būdais. Pagrindiniai iš jų - laidumas, konvekcija ir spinduliavimas. Laidumo būdu šiluma perduodama kietuose kūnuose - pvz.: nuo šildomo vandens per vamzdžių sienelę į betoną. Jau nuo betono paviršiaus šiluma sklinda spinduliavimo būdu ir konvekcija. Konvekcija sklinda dujose ir skysčiuose, kai labiau įkaitusi terpė tampa lengvesnė, kyla aukštyn ir taip maišosi, kol tūris prišyla.

Šildomų grindų privalumas, kad savo šilumą grindys atiduoda maždaug vienodomis dalimis (per pusę) konvekciniu ir spinduliavimo būdu. Grindinio šildymo įrangos skleidžiama šiluma plinta daugiausia ne konvekcijos, o spinduliavimo būdu, todėl patalpoje mažesnė dulkių cirkuliacija. Tai pats komfortiškiausias būdas žmogui.

Kaip žmogus jaučia šildomas grindis ir optimali temperatūra

Optimali oro T patalpoje yra 22°C. Grindų šildymo atveju šiluma perduodama 50% spinduliavimo būdu (priklauso nuo šildymo ploto ir atstumo iki jo - visas grindų paviršius ir žmogus būna tiesioginiame kontakte) ir 50% konvekcijos būdu (temperatūrų skirtumas tarp šildomo paviršiaus ir oro). Bandymais nustatyta, kad optimali grindų T yra 24°C - žmogus jaus diskomfortą, kai grindys yra per šaltos (< 19°C) arba per karštos (>26°C).

Maksimali grindų T leidžiama grindų šildymo atveju (29°C) yra tik atskirais atvejais, kai reikia dengti didelius šilumos nuostolius (<100W/m²), ir palyginti trumpą laiką (kai lauke yra kritinės temperatūros).

Tyrimų ir studijų išvados apie grindų šildymą

Visų tyrimų ir studijų išvados yra priešingos vis dar skleidžiamiems gandams:

• įrodyta, kad vertikali grindų šildymo T kreivė yra arčiausia idealaus šildymo kreivei,
• tik grindų šildymo atveju galime užtikrinti komfortinę grindų temperatūrą patalpoje,
• oro judėjimas esant grindų šildymui dėl mažo T skirtumo yra minimalus,
• dėl mažesnės oro cirkuliacijos blogesnės sąlygos kilti dulkėms ir alergenams,
• grindų šildymo atveju turime šiltas ir sausas grindis - erkutėms veistis sunkesnės sąlygos,
• virš šildomų grindų galimos medinės dangos (“blogiausios” yra kiliminės dangos).

Išvada: pastatuose su gera šilumine izoliacija ir grindų šildymu žmonės jaučia, kad oro kokybė yra geresnė prie mažesnės oro temperatūros.

Šildymo tipai ir jų mechanizmai: elektrinės sistemos ir vandens sistemos

Pagrindinis elektrinio šildymo principas yra paprastas - šiluma sklinda nuo po grindų danga sumontuotų kaitinimo elementų, tokių kaip elektrinis grindų šildymo tinkleliai, kurie veikia kaip šilumos šaltinis. Šie elementai yra jungiami prie elektros tinklo ir yra valdomi per termostatą, kuris reguliuoja temperatūrą bei darbo laiką. Tokios šildymo sistemos privalumas - itin tolygus šilumos pasiskirstymas.

Vandens sistemos perduoda šilumą per vamzdžių ir betono konstrukciją, laidumo principu perduodama į betoną, o iš betono paviršiaus šiluma sklinda spinduliavimo būdu ir konvekcija. Vandens sistema veikia žemos temperatūros režimu (25-35 °C diapazone), todėl šiluma tolygiai įšildo betoną ir grindų dangą.

Elektrinio grindinio šildymo tipai: kilimėliai, kabeliai ir IR plėvelė

Prieš renkantis konkrečią sistemą, svarbu suprasti, kuo skiriasi trys pagrindiniai elektrinio grindinio šildymo tipai:

• Šildymo kilimėliai - plonas tinklelis su integruotu kabeliu, gaminamas fiksuoto dydžio. Idealus sprendimas voniai, virtuvei ar koridoriui, pirtims, montuojamas tiesiog po plytelėmis - be papildomų klojimo sprendimų. Pats greičiausias ir paprasčiausias montavimas.
• Šildymo kabeliai - kabelis klojamas rankiniu būdu pagal norimą trajektoriją, galima dengti bet kokios formos plotus. Tinka nestandartinėms patalpoms, montuojamas įbetonuojant arba dedant po plytelių klijų sluoksniu.
• Infraraudonųjų spindulių plėvelė - anglies pluošto šildymo plėvelė, kuri nereikalauja betono ar išlyginamojo sluoksnio. Montuojama po parketu, laminatu ar vinilu, puikiai tinka renovacijai ant esamo grindinio.

Infraraudonųjų spindulių (IR) šildymas: mechanizmas ir privalumai

Kas yra infraraudonųjų spindulių grindinis šildymas? Po grindimis įrengiama speciali šildymo plėvelė, kuri infraraudonųjų spindulių pagalba šildo aplinkinius daiktus ir žmogaus kūną, o ne tiesiogiai orą. Dėl to patalpos oras lieka gaivus, nesušildomas per daug, o temperatūra patalpos skirtingose vietose būna tolygi. Infraraudonųjų spindulių šiluma veikia taip pat - ją skleidžia plėvelė, klota po beveik visomis grindų dangomis.

Infraraudonųjų spindulių šiluma neleidžia kondensuotis drėgmei, todėl sienos lieka sausos ir nesusidaro pelėsiai. Infraraudonųjų spindulių terapija naudojama medicinoje nuo artrito, raumenų skausmų ir kitų ligų gydymo; šiluma gerina kraujotaką ir stiprina imunitetą. NASA tyrimai rodo, kad infraraudonieji spinduliai padeda palaikyti astronautų sveikatą kosmose.

Privalumai: komfortas, erdvės taupymas ir oro kokybė

• Komfortas ir jaukumas. Svarbiausias grindinio šildymo privalumas yra nuolat palaikoma, tolygi šiluma.
• Erdvės taupymas. Kadangi visa šildymo sistema yra paslėpta po grindimis, Jums nereikia radiatorių, kas ypač aktualu mažesnėse patalpose.
• Ilga šilumos išlaikymo trukmė. Geresnė oro kokybė - grindinis šildymas sukelia mažiau oro srovių, todėl į aplinką patenka mažiau dulkių.
• Ekonomiškumas. Elektrinis grindinis šildymas tinka praktiškai visoms patalpoms, dėl montavimo lankstumo galima naudoti įvairiose erdvėse.

Pasirinkimas pagal grindų dangą: kas tinka geriausiai

Kiekvienas žingsnis priklauso nuo pasirinktos dangos: keraminės, akmens masės plytelės ir betoninės grindys yra geriausias pasirinkimas, nes jos pasižymi aukštu šilumos laidumu ir gebėjimu ilgai išlaikyti šilumą. Laminatas, vinilas ir parketlentės pasižymi mažesniu šilumos laidumu, todėl tokioms dangoms rekomenduojama rinktis mažesnės galios šildymo sistemas, pavyzdžiui, elektrinį grindų kilimėlį arba grindinio šildymo plėvelę.

Montavimo metodai: šlapias ir sausas montavimas, pasiruošimas ir etapai

Šlapias montavimas - grindinio šildymo tinkleliai įrengiami tiesiai į klijų ar cemento sluoksnį. Sausas montavimas - kai naudojamos šildymo plėvelės po laminatu, vinilu, parketu ar medinėmis grindimis, nenaudojant klijų ar betono. Pagrindas, ant kurio bus įrengiamas elektrinis grindų šildymas, turi būti švarus, sausas, lygus ir stabilus.

Visi nelygumai ar nešvarumai turi būti pašalinti, nes jie gali paveikti šilumos pasiskirstymą ir klijų sukibimą. Šilumą atspindintis arba termoizoliacinis sluoksnis klojamas po šildymo elementu, siekiant sumažinti šilumos nuostolius į pagrindą. Elektrinis grindų šildymo tinklelis turi būti klojamas pagal patalpos planą. Visi elementai turi būti paskirstyti tolygiai, neardant izoliacijos vientisumo ir išlaikant gamintojo nurodytus atstumus tarp kabelių.

Prieš klojant grindų dangą, būtina patikrinti šildymo sistemos veikimą, t. y. pamatuoti varžos pasipriešinimą ir izoliacijos varžą. Varžą rekomenduojama pamatuoti iškart išpakavus šildymo elementą iš pakuotės - tai leidžia įsitikinti, kad gaminys neturi gamyklinio defekto ar nėra pažeistas. Antrasis matavimas turėtų būti atliekamas tada, kai šildymo tinklelis jau ištiestas ant grindų paviršiaus, tačiau dar neuždengtas klijų ar išlyginamuoju sluoksniu.

Ant šildymo elementų užtepamas plonas elastingo skiedinio ar plytelių klijų sluoksnis, užtikrinantis šilumos perdavimą ir mechaninę apsaugą. Užpildymo sluoksniui išdžiūvus, montuojama pasirinkta grindų danga. Jei planuojate kloti laminatą ar parketą, tai grindinio šildymo sistemos montavimo eiga turėtų būti tokia: specialus paklotas, šildymo plėvelė, polietileno plėvelė ir tada laminatas/parketas.

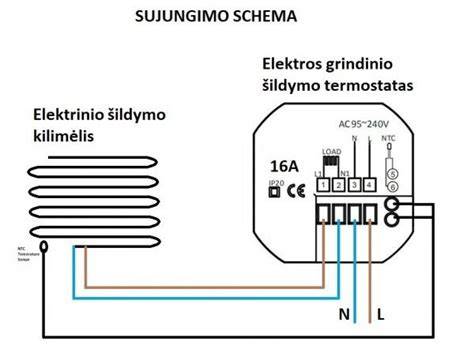

Saugumas, testavimas ir elektros prijungimas

Svarbu! Visus elektros jungimus, termostatų pajungimą ir galutinį šildymo sistemos testavimą turėtų atlikti kvalifikuotas elektrikas. Netinkamai atliktas elektros instaliacijos sujungimas gali lemti ne tik šildymo sistemos veikimo sutrikimus, bet ir kelti pavojų saugumui. Šį žingsnį rekomenduojame patikėti elektrikui. Rekomenduojamas atskiras 16 A apsauginis automatinis jungiklis kiekvienai šildymo grandinei.

Termostatai ir valdymas: nuo mechaninių iki WiFi

Pagrindinis įrenginio valdymas vyksta per termostatą. Šiuolaikiniai termostatai suteikia galimybę valdyti grindinį šildymą elektra tiek rankiniu, tiek nuotoliniu būdu per mobiliąją programėlę. Taip galima reguliuoti kiekvienos patalpos temperatūrą atskirai, pavyzdžiui, palaikyti 22 °C vonios kambaryje ir 19 °C miegamajame. Kiekviename kambaryje sumontavę atskirus termostatus, galėsite visur palaikyti skirtingas temperatūras.

Termostato tipai: mechaninis (20-35 €), programuojamas (35-65 €) - savaitinis grafikas leidžia sutaupyti iki 30-40 % išlaidų, WiFi (65-120 €) - valdymas telefonu, deramas su „smart home”.

Kainos, eksploatacija ir energijos sąnaudos

Grindų šildymo sistemos kaina yra neatsiejamas sprendimas, kaip ir dėl bet kokios renovacijos proceso dalies. Galutinė elektrinio grindinio šildymo kaina priklauso nuo trijų kintamųjų: šildomo ploto, pasirinktos sistemos ir termostato tipo.

Apskaičiuoti elektros sąnaudas labai paprasta pagal formulę: Kaina per mėn. = Galia (kW) × Valandos per dieną × 30 × Elektros kaina (€/kWh). Praktinis pavyzdys - vonia 5 m²: Sistema: 150 W/m² × 5 m² = 750 W = 0,75 kW. Programuotas veikimas: 5 val./d. Elektros kaina: 0,22 €/kWh → 0,75 × 5 × 30 × 0,22 = ~24,75 €/mėn. (be termostato). Su programuojamu termostatu faktinis veikimo laikas sumažėja 40-60 %, todėl realios išlaidos voniai paprastai siekia 10-18 €/mėn.

Elektrinis vs. vandeninis grindinis šildymas: elektrinis turi mažesnes įrengimo išlaidas (30-100 €/m² vs. 100-250 €/m²), trumpesnį montavimo laiką (1-2 dienos vs. 5-14 dienų), tačiau didesnes eksploatacijos sąnaudas, ypač jei nėra naudojamas šilumos siurblys. Šilumos siurblys naudoja apie 3-4 kartus mažiau elektros energijos palyginus su kaitinimo elementais, todėl kombinuotas vandeninis sprendimas su šilumos siurbliu yra ekonomiškesnis ilgalaikėje perspektyvoje.

Rekomendacijos pagal patalpas ir plotus

Elektrinis grindinis šildymas puikiai tinka kaip papildomas šildymas bet kurioje patalpoje arba kaip pagrindinis šildymas gerai apšiltintuose namuose ar butuose. Vonios kambariuose ypač populiarus elektrinis kilimėlis voniai, kuris greitai įšyla ir suteikia papildomo komforto. Virtuvėse bei koridoriuose šildomos grindys padeda pašalinti paviršiaus vėsumą, todėl patalpose vyrauja malonesnis mikroklimatas.

Po plytelėmis rekomenduojama galia - 150 W/m². Po laminatu ar vinilu (LVT) tinka 80-150 W/m² kilimėliai arba IR plėvelė. Vinilinė danga tinka grindiniam šildymui tik tada, kai dangos ir pakloto bendra šiluminė varža neviršija 0,15 m²K/W. Grindų dangos ir pakloto bendra šiluminė varža turi būti ≤ 0,15 m²K/W.

Montavimo praktika ir savarankiškas įrengimas

Elektrinis grindinis šildymas - vienas patogiausių ir greičiausiai montuojamų šildymo sprendimų renovuojamiems butams ir namams. Montavimo eiga (žingsnis po žingsnio): apskaičiuokite plotą, paklokite termoizoliacinį paklotą, išklokite kilimėlį / kabelį / IR plėvelę pagal planą, įmontuokite grindų temperatūros daviklį, uždenkite apsaugine plėvele (IR atveju), pajunkite prie termostato ir prijunkite prie elektros tinklo.

Vidutiniškai visas montavimas (be plytelių klojimo) užtrunka 2-5 valandas 10 m² plotui. Daugumą montavimo darbų galima atlikti patiems, tačiau galutinį prijungimą prie elektros tinklo rekomenduojame patikėti kvalifikuotam elektrikui. Jei kyla klausimų - susisiekite su specialistais, konsultuojame nemokamai.

Pastabos apie ilgaamžiškumą ir priežiūrą

Elektrinis grindinis šildymas nereikalauja sudėtingos priežiūros. Kadangi sistemoje nėra mechaninių dalių, gedimų rizika yra minimali. Kokybiškai sumontuota kilimėlių ar kabelių sistema veikia 20-30 metų. IR plėvelė - dar ilgiau, nes joje nėra judančių dalių. Dažniausiai keičiamas termostatas (kas 10-15 metų), tačiau pati šildymo sistema lieka nepakeista.

Praktiniai patarimai ir sprendimų derinimas

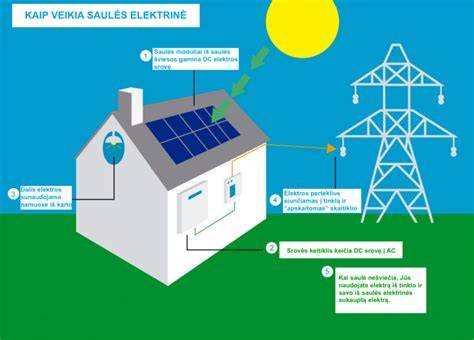

Dar efektyvesni rezultatai pasiekiami, kai elektrinis grindinis šildymas derinamas su saulės elektrine. Pasirinkę infraraudonųjų spindulių plėvelę, turėsite patogią bei modernią šildymo sistemą, kurią galėsite valdyti nuotoliniu būdu per išmanųjį telefoną. Jei planuojate kloti IR plėvelę po grindų danga, šilumą jau galėsite pajausti po ~15 minučių, todėl greitas įšilimas taip pat mažina išlaidas.

Jeigu šildymo plėvelės temperatūrai valdyti pasirinksite išmanius termostatus, sutaupysite apie 15-20% išlaidų. Kiekviename kambaryje sumontavę atskirus termostatus, galėsite palaikyti skirtingas temperatūras ir dar sumažinti šildymo sąnaudas.

Praktinės kainos orientacijos (elektrinėms sistemoms)

Šildymo kilimėlio kaina pagal plotą (orientacinės):

• 1 m²: 20-35 € (150 W/m²), 15-28 € (100 W/m²)
• 3 m²: 55-95 € (150 W/m²), 40-75 € (100 W/m²)
• 5 m²: 85-150 € (150 W/m²), 65-120 € (100 W/m²)

Šildymo kabelio kaina pagal ilgį (orientacinės):

• 10 m (~0,8-1 m²): 25-45 €
• 25 m (~2-2,5 m²): 55-85 €
• 100 m (~8-10 m²): 160-240 €

Termostatai: mechaninis 20-35 €, programuojamas 35-65 €, WiFi 65-120 €.

Rekomendacijos pasirinkimui

Elektrinė sistema rekomenduojama vonioms, pavienėms zonoms ir renovacijai dėl mažesnių pradinių investicijų ir greito montavimo. Vandens sistema rekomenduojama naujai statybai, dideliems plotams ir svorio efektui ekonomiškumo prasme (ypač su šilumos siurbliu → optimaliausia). Prasta izoliacija didina šilumos nuostolius ir mažina žemos temperatūros sistemų efektyvumą.

Grindų dangos ir sistemos parinkimas turi būti suderintas: inžinerinė mediena tinka grindiniam šildymui, jei gamintojas nurodo, kad danga gali būti eksploatuojama esant 27-29 °C paviršiaus temperatūrai. Kiliminė danga galima tik tuo atveju, jei visas sluoksnis virš šildymo sistemos (danga + paklotas) neviršija 0,15 m²K/W šiluminės varžos.

Grindinis šildymas labai gerai veikia, nes nuo šiltų grindų labai priklauso mūsų savijautos komfortas. Trūkumas tas, kad tose vietose, kur patiesta plėvelė, neturėtų būti sunkių baldų ar sėdmaišių; visi tokie daiktai turi būti pakelti nuo grindų paviršiaus ~4 cm.

Rubisolis.lt ir kiti tiekėjai siūlo patikimus, energiškai efektyvius ir ilgaamžius elektrinio grindinio šildymo sprendimus - nuo šildymo kilimėlių ir termostatų iki profesionalaus montavimo. Ieškote platintojo ar montuotojo? Raskite artimiausią parduotuvę ar patvirtintą pardavėją ir mes galime rekomenduoti kvalifikuotą elektriką ar santechniką diegti mūsų gaminius.
