Grindų šiltinimas ant grunto - tai kompleksiškas procesas, kuriame kiekvienas sluoksnis atlieka savo funkciją: užtikrina stabilumą, apsaugo nuo drėgmės, suteikia šilumos izoliaciją ir sudaro tvirtą pagrindą betoniniam sluoksniui. Priklausomai nuo pastato paskirties ir poreikių, gali būti įvairių konstrukcinių sprendimų, o kai kuriose vietose nurodyti sluoksniai gali būti nebūti arba būti kitokie.
Pradžia: pagrindų paruošimas ir hidroizoliacija
Prieš pradedant darbus, reikia nuspręsti, ar grindys bus įrengiamos tiesiai ant grunto, ar ant juodgrindžių. Naujos statybos name be rūsiu dažnai pasirenkamas grindų įrengimas tiesiai ant grunto. Įrengiant grindis ant grunto, pirmiausia paruošiamas apatinis grunto sluoksnis - jis turi būti sutankintas iki lygio, kad šiltinimo sluoksnis pasiektų fasadų šiltinimo lygį, dažnai apie 10-15 cm storis. Ant sutankinto paviršiaus klojama 200 mikronų storio juoda arba vandeniui nelaidi plėvelė arba geotekstilė.
Juodgrindės - tai pirminis betono sluoksnis, dažnai matomas renovuojamuose ar senesniuose pastatuose. Jei pamatas apšiltintas ir gruntas po grindimis neįdrėksta, juodgrindės gali būti nenaudingos. Juodgrindžių storis dažnai siekia 50-100 mm, o kartais jų visai nebūna, kai paviršius apšiltintas ir drėgmė valdomos priemonėmis.

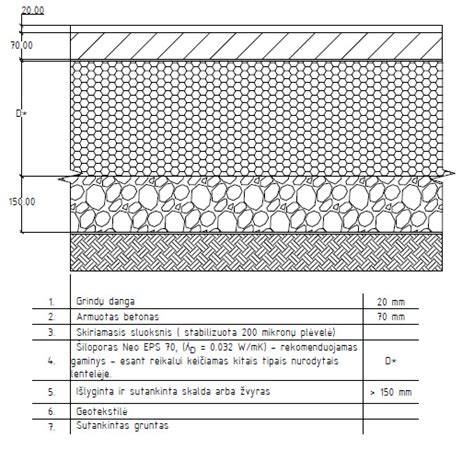

Drėgmės įtaka ir pasirinkta hidroizoliacija
Hidroizoliacija yra būtina, kad termoizoliacija ir šiltinimo sluoksniai liktų sausi. Jeigu gruntinis vanduo aukštas arba yra rizika, kad grindų pagrindą pasieks drėgmė, gali būti naudinga naudoti vandeniui laidžią geotekstilę vietoje plėvelės. Pasitaiko nuomonė, kad 200 mikronų storio juoda plėvelė gali trukdyti drėgmei pasišalinti iš grindų konstrukcijos; tokiu atveju rekomenduojama geotekstilė kaip alternatyva.

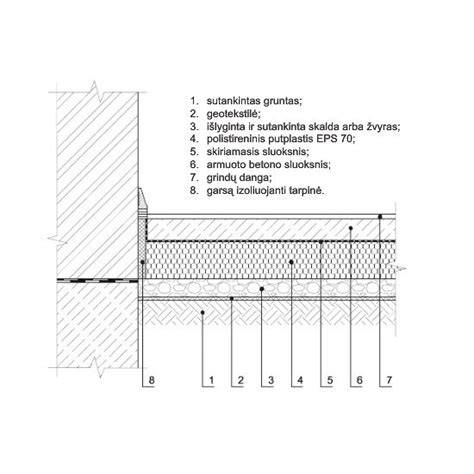

Izoliacija ir tarpiniai sluoksniai
Ant sutankinto paviršiaus įrengiama hidroizoliacija arba geotekstilė, o virš jų - tarpinis izoliacijos sluoksnis, kuris užtikrina šilumos ir garso izoliaciją. Paprastai naudojama polietileno plėvelė arba skiriamoji plėvelė, kuri užkerta kelią betono migro įsiskverbimui tarp plokščių.
Polistireninis putplastis - tai pagrindinė termoizoliacijos medžiaga grindims ant grunto. Jis turi didelę įtaką energiniam efektyvumui ir atsparumui drėgmei. Skiriama EPS tipo plokščių su skirtingais šilumos laidumo koeficienčiais (λ) ir atsparumu gniuždymui. Estetiniu požiūriu, pilkasis putplastis (EPS 80N) dažnai laikomas šiltesniu už baltąjį.
EPS putplasčių pasirinkimas ir lentelė
- Šiloporas EPS 70: λ = 0,039 W/(m·K), atsparumas gniuždymui 2100 kg/m²
- Šiloporas Neo EPS 70: λ = 0,032 W/(m·K), atsparumas gniuždymui 2100 kg/m²
- Šiloporas EPS 80: λ = 0,037 W/(m·K), atsparumas gniuždymui 2100-3000 kg/m²
- Šiloporas Neo EPS 80: λ = 0,031 W/(m·K), atsparumas gniuždymui 2100-3000 kg/m²
- Šiloporas EPS 100: λ = 0,035 W/(m·K), atsparumas gniuždymui 2100-3000 kg/m²
- Šiloporas Neo EPS 100: λ = 0,030 W/(m·K), atsparumas gniuždymui 2100-3000 kg/m²
Rekomenduojamas putplasčio storis priklauso nuo energinės klasės, grunto pobūdžio, apkrovų ir konstruktoriaus nurodymų. Įrengiant šilto grindų šildymą ant grunto, papildomai būtina užpildyti skirtąją plėvelę ir užtikrinti saugų jungimą tarp plokščių. A++ energinės klasės namams dažnai reikia 20-30 cm izoliacijos, o šį sluoksnį gali sudaryti du, tris sluoksnius šachmatine tvarka, kad siūlės nesikirstų.
Grindų konstrukcija ir betonavimas
Ant šiltinimo sluoksnio montuojamas stiprus armatūros tinklas (įprastai 10x10 cm akių) ir vamzdynų kontūrai (PEX, PE-RT arba daugiasluoksniai vamzdžiai). Jei numatytos šildomos grindys, ant tinklo dedamas vamzdžių kontūras. Pagrindinis viršutinis betono sluoksnis turi būti pakankamai storas - bent 7 cm virš vamzdžių, o kartais daugiau, ypač kai planuojamas vandens grindų šildymas. Elektrinio šildymo kilimėliai dažnai montuojami tiesiog po grindų danga.
Jei šildymo vamzdžiai nėra montuojami, virš armuoto grindų ploto pilamas ne mažesnis kaip 5 cm storio smėlio-betono sluoksnis. Smėlis ir cementas turi būti maišomi tinkamomis proporcijomis, priklausomai nuo norimo betoninio stiprumo. Viršutinis betono sluoksnis lyginamas, o paviršiaus lygumas tikrinamas gulsčiuku. Dideliuose plotuose rekomenduojama įpjauti kompensacines siūles (gylis priklauso nuo sluoksnio storio, nuo 30 mm iki pusės sluoksnio).
Šilto grindų šildymo tipai ir jų pasirinkimas
Vandens šildymas - pateikia šilumos perteklių per vamzdžius betoninėje plokštėje, o elektrinis šildymas - kilimėliais ar kabeliais. Dažnai renkamasi vandens šildymą dėl efektyvaus šilumos pasiskirstymo dideliame betono sluoksnyje, tačiau elektros šildymas dažniausiai tarnauja kaip papildomas komforto šaltinis mažose patalpose. Pagrindinės klaidos dažnai pasitaiko plėtojant grindų įrengimą: per mažas šiluminės izoliacijos storis, netinkama hidroizoliacija, neteisingas vamzdynų išvedžiojimas ir kt.
Kraštų izoliacija ir šilumos nuostoliai

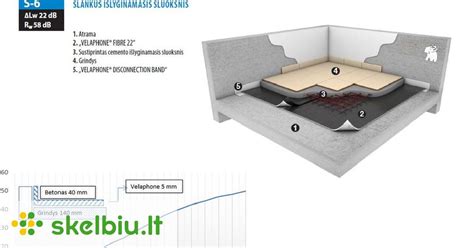

Kraštinė izoliacija yra būtina norint apsaugoti nuo šilumos nuostolių per sienos-grindų sandūrą. Šiltas grindų šildymas su pakankama izoliacija mažina energijos nuostolius ir užtikrina tolygų šilumos paskirstymą. Svarbu užtikrinti, kad apšiltinimas būtų tvirtas atsparus drėgmei ir mechaniniam poveikiui, ypač grindims, kurias jungia elektroninės ar mechaninės apkrovos.
Klaidos, jų vengimas ir renovacijos ypatumai
Dažnos klaidos: per plonas apšiltinimas, netinkama hidroizoliacija, netinkama izoliacijos medžiaga, pamiršta kraštinė izoliacija, prastas grunto sutankinimas, neatsargus vamzdynų/ kabelių perėjimas. Renovacija dažnai yra sudėtingesnė nei naujo statinio statyba: jei atliekama iš viršaus, grindų pakilimas gali būti reikšmingas, todėl gali prireikti papildomų darbų su durimis, laiptinėmis ir santechnika. Alternatyva - galimas apšiltinimas iš apačios, jei yra rūsys arba šliaužiamoji erdvė po grindimis.
Ekonomika, planavimas ir nauda
Įrengimas paprastai užtrunka kelias savaites, o projekto kaina priklauso nuo medžiagų, storio ir darbo sudėtingumo. Apskritai, grindų ant grunto šiltinimas gali atsipirkti per ilgą laikotarpį dėl sumažėjusių šildymo sąnaudų, ypač kai įrengiami šilti grindys su efektyviu izoliacijos sluoksniu. Pavyzdžiui, grindų šiltinimas gali sumažinti U koeficientą iki 0,20-0,22 W/(m²·K), nuo kurio priklauso metinės šilumos sąnaudos.
Pritaikyti skaičiavimai rodo, kad pradinis investicinis laikotarpis gali būti nuo 15 iki 40 metų, priklausomai nuo kainų, energijos suvartojimo ir įrengimo kokybės. Tačiau teisingai suplanuotas projektas gali užtikrinti ilgalaikį komfortą ir sumažinti energijos poreikį net ir per didelius žiemos sezonus.
Rinkimosi gairės: kaip pasirinkti medžiagas ir dydžius
Medžiagos turi būti tinkamos drėgmės sąlygoms ir apkrovoms. EPS gali būti naudojamas plačiai, tačiau XPS dažnai rekomenduojamas ten, kur yra didelė drėgmė arba didelės apkrovos. PIR siūlo geresnes šilumos savybes ir leidžia plonesnį sluoksnį, tačiau kainuoja daugiau. Mineralinė vata retai naudojama grindims ant grunto dėl drėgmės sugėrimo, nebent užtikrinama griežta hidroizoliacija. Putplasčio plokščių siūlės neturi sutapti, o tarpai turi būti sandarūs.
Apibendrinimas: ką svarbiausia žinoti prieš pradedant
Grindų ant grunto šiltinimas reikalauja kruopštaus planavimo, teisingo medžiagų pasirinkimo ir dėmesio kiekvienam etapui - nuo pagrindo paruošimo, per hidroizoliaciją ir izoliaciją, iki galutinio betonavimo ir grindų dangos klojimo. Jei kyla abejonės dėl sudėtingesnių etapų, profesionalo konsultacija gali apsaugoti nuo brangių klaidų ir klaidų taisymo.
Vandens šildymas dažniausiai laikomas efektyviu pasirinkimu dideliems plotams, o elektrinis šildymas dažnai taikomas mažesnėms patalpoms ar kaip papildomas komforto šaltinis. Lyginant skirtingas medžiagas ir sprendimus, svarbiausia užtikrinti tinkamą daugelio sluoksnių darną ir tinkamą hidroizoliaciją, kad grindys tarnautų dešimtmečius be nuostolių šilumos ar drėgmės pavidalu.
