Grindys gyvenamajame name ar sodyboje yra pati šalčiausia atitvarų dalis, todėl jų šiltinimas yra esminė dalis energinio efektyvumo didinimui ir patogaus mikroklimato kūrimui. Šioje tabrinėje apžvalgoje apžvelgiamos pagrindinės grindų šiltinimo ant grunto, perdangos ir ant lagų kryptys, naudojant polystrireninio putplasčio (EPS) plokštes ir kitas susijusias medžiagas.
Grindų ant grunto pagrindas ir šiltinimo koncepcija
Ant grunto įrengiamas grindų pagrindas dažnai apima išlygintą žvyro/ skaldos sluoksnį, geotekstilę ar plėvelę kaip skirtuką tarp žemės ir šiltinimo sluoksnių, tada formuojamas šiltinimo sluoksnis iš kelių putplasčio sluoksnių, o virš jo - armuotas betono sluoksnis. Tokia konstrukcija užtikrina tvirtą pagrindą, šilumos barjerą ir stabilumą, kuris yra būtinas tolesniems grindims klojti.
Polistireninis putplastis turi didelį atsparumą apkrovoms: EPS 70 tinka grindims apkrovas iki apie 2100 kg/m², EPS 100 - iki 3000 kg/m², o EPS 200 - dar didesnės apkrovos. Todėl šio tipo plokštės dažnai pasirenkamos grindims ant grunto, kai poreikiamas tvirtas, atsparus mechaniniam poveikiui, lengvas ir lengvai formuojamas šilumos izolatorius.
Grindų šiltinimas putplasčiu: tipai ir pasirinkimas
Grindims virš grunto rekomenduojama naudoti EPS 70-EPS 100-EPS 200 klasės plokštes, priklausomai nuo apkrovų ir energijos taupymo tikslų. EPS plokštės dažnai klijuojamos tarpusavyje, o siūlės turi būti persidengiančios arba užsandarinamos, kad nesutaptų. Kai kuriais atvejais plokštės dedamos kelių sluoksnių, viršutinis sluoksnis turi dengti žemesnio sluoksnio siūlės, užtikrinant sandarumą.
- EPS 70 - tinkamas gyvenamosioms patalpoms, vidinei apkrovai iki ~2100 kg/m²; naudojamas kaip pagrindinis šilumos izoliatorius per grindis virš grunto ir perdangų šiltinimui.
- EPS 80/Neo EPS 80N - šilumos izoliacija virš grunto, kai apkrova didesnė arba reikia geresnės garso izoliacijos. Dažnai derinamas su armuotu betono sluoksniu virš šiltinimo.
- EPS 100/Neo EPS 100N - didesnė atsparumas apkrovoms ir geresnė šiluminė varža; rekomenduojamas ten, kur apkrova didelė arba siekiama aukšto energijos efektyvumo.
- EPS 200 - naudojamas situacijose, kai reikia maksimalios apkrovos atlaikymo galimybių ir ypač žemo garso prasiskverbimo.
Grindų šiltinimo storis ir energijos efektyvumas
Polistireninio putplasčio sluoksnio storis priklauso nuo pastato energinės efektyvumo klasės. Aukščiausio energinio efektyvumo namams siekiama varžos artėjant prie 8 m²K/W - tam gali prireikti 30-40 cm EPS sluoksnio. B klasės namams pakanka 15-20 cm, o dar žemesnės klasės renovacijos dažnai naudoja plonesnius sluoksnius, derinant su kitomis šilumos izoliacijos plokštėmis ar išorinėmis priemonėmis.
Priklausomai nuo specifinių patalpų paskirties ir konstrukcijų ypatybių gali būti naudojami ir skirtingi sprendimai: tarpaukštinės pertvaros, perdangos ar perdangų viršūnės gali turėti papildomų sluoksnių ar garso izoliaciją užtikrinančių medžiagų.
Grindų šiltinimo technologijos pagal konstrukciją
Grindų šiltinimas gali būti atliekamas įvairiai, priklausomai nuo grindų dangos, grindų tipo (ant grunto, ant perdangos, ant lagų) ir poreikio šildyti arba ne:
- Grindų šiltinimas ant grunto: plokštės klijuojamos tarpusavyje, plėvelė/paklojama geotekstilė, po to įrengiama šiluminė izoliacija, o virš jos - betono sluoksnis, įskaitant galimą grindų šildymą.
- Grindų šiltinimas ant perdangos: šiltinimo sluoksnis dedamas virš perdangos, naudojamos EPS plokštės su papildoma garso izoliacija.Tada gali būti įrengiamas šildymas, o virš jo - grindų dangos.
- Grindų šiltinimas ant lagų: lagos su reguliuojamais strypeliais arba poliukais užtikrina lygų paviršių po šiltinimu; EPS 50 naudojama tarp lagų sluoksniuose, o po to - garso izoliacijai ir šilumos izoliacijai pritaikytas sluoksnis.
Šilumos izoliacija ir garso izoliacija
Be šilumos izoliacijos, svarbus vaidmuo tenka garso izoliacijai. Perdangos ir grindų konstrukcijose naudojamos tarpinės iš EPS (ETNA EPS T) arba kitos garso izoliacijos plokštės. Klojant plokštes būtina užtikrinti, kad jų siūlės persidengtų, o tiksliai užsandarinus šilumos srauto ir garso tiltai būtų sumažinti iki minimumo.
Grindų šiltinimo darbų etapai
- Išvalyti pamatas - užtikrinti, kad pagrindas būtų sausas, be šaltų grunto gabalų, sniego ar organinių teršalų. Jei reikia, pagrindas gali būti aukštinamas sutankinto smėlio, žvyro ar skaldos sluoksniais.
- Uždėti hidroizoliacinės ir garso izoliacijos sluoksnius - geotekstilė/plėvelė su plėvelėmis, tarpinės juostos.
- Įdėti šilumą izoliuojančias EPS plokštes, persidengiant siūles ir užtikrinant glaudų susiuvimą.
- Įrengti arba netęsti šildymo vamzdelius (jei planuojamas grindinis šildymas) arba palikti tik šildymo kilimėlius/ grandis plėvelėms, jei naudojama elektrinė sistema.
- Liejant betoną ar skiedinį svarbu laikytis temperatūros režimo - ne žemesnės kaip 5°C bent 3 dienas; naudoti plastifikatorius ar fibras, kai įrengiamas grindinis šildymas.
Grindims su šilumos šaltiniais pasirinkimas
Jei namuose įrengtas grindinis šildymas, dažnai pasirenkama vamzdelinė sistema su skysčiu arba orinis šildymas, tačiau A++ energijos klasės namuose dažnai optimalesnis elektrinis šildymas su kilimėliais arba plėvelėmis po grindimis. Tai gali būti plėvelės, kurias dengia kiliminės dangos ar laminatas su šilumos atspindinčiais paklotais. Šildomos grindys reikalauja atitinkamo slimsluoksnių derinio ir atsargumo dėl drėgmės ir garso izolacijos.
Perdangos šiltinimas ir garso izoliavimas
Perdangos šiltinimas dažnai vyksta su EPS plokštėmis 2-5 cm storio, priklausomai nuo poreikių. Didesnė garso izoliacija pasiekiama derinant EPS T tarpinės sluoksnius su plėtimu ir eskalatorių montavimu, o virš jų - išlyginamasis sluoksnis ir galutinis grindų danga. Tam tikrais atvejais, kai perdanga yra sijomis ar tarpais, galima užpildyti tarpus polistireno granulių ar keramzito pertekliumi ir užpildyti išlyginamąjį sluoksnį.

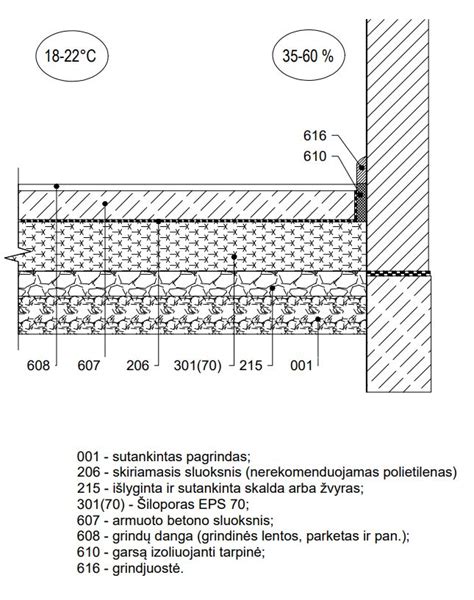

Ant grunto grindų šiltinimo mazgas
Grindų ant grunto šiltinimo mazgas: sutankintas gruntas, geotekstilė, išlygintas skalda ar žvyras, hidroizoliacija, armuotas betonas, šiloporas EPS 70-100, garso izoliacija, geotekstilė, sutankintas gruntas. Ant sutankinto žvyro dedama plėvelė, po to - šilumos izoliacija, vėliau - išlygintas sluoksnis, tada - betonas ar skiedinys.
Rekomenduojamos praktinės nuorodos
- Nešildomose patalpose papildomos garso izoliacijos tikslus gali reikėti papildomų sluoksnių ar specifinių plokščių (EPS T elastifikuotų tarpinėlių).
- Norint pasiekti aukštą energijos efektyvumą, svarbu užtikrinti sandarumą - plokščių siūlių sujungimą, plėvelių motavimą, hermetikų ir sandarinimo juostų naudojimą.
- Grindų šiltinimas purškiamomis medžiagomis, pavyzdžiui, poliuretano putomis, suteikia puikų sandarumą ir vienodą izoliacijos sluoksnio tankį.
How Expanded Polystyrene (EPS) Products Are Made: Inside AMC Foam's Manufacturing Plant
Pasiūlymai praktiniams sprendimams
Polistireninis putplastis - efektyvi, tvari ir lengvai apdirbama medžiaga grindų šiltinimui. Jis atsparus vandeniui, ilgalaikis ir neauga drėgmėje, o pagal apkrovas gali būti pasirinktos skirtingos plokščių kombinacijos. Plokščių siūlės turi būti užsandarinamos ir persidengiančios, kad užtikrintų vientisą izoliacijos sluoksnio strukturą. Prieš diegiant grindų šildymą svarbu įrengti tinkamą plėvelę ir garso izoliaciją, o diegiant plokštes - laikytis siūlių atstumų ir užsandarinimų rekomendacijų.
Esant senoms grindims ar sudėtingesnėms situacijoms, galima naudoti specialias technologijas: išgręžių skylės tarpusavyje įpurškiamas termoputų ar polistireno granulės, kurių dėka atkuriamas šilumos izoliacijos sluoksnis be būtinybės laužyti dangą.
