Šiame straipsnyje gilinamės į grindinio šildymo vamzdžių klojimo metodus, jų pranašumus bei trūkumus, pateikiame praktinius patarimus montavimo eigai ir aptariame projektavimo principus. Aptariama THERMOFLOOR NEO sistema kaip atvejų kontekstas, įtraukiant jos išlygintus montavimo principus, perforacijų bei tvirtinimo ypatybes bei būtinybę perimetro juostų klijavimo rekomendacijų.
Grindinio šildymo pagrindai ir tikslai
Grindinio šildymo principas grindžiamas žematemperatūrė šiluma, o optimaliausia grindų paviršiaus temperatūra dažnai svyruoja apie 24 laipsnius Celsijaus. Jei šilumos nuostoliai dideli, paviršiaus temperatūrą galima kelti iki 27-28 laipsnių C, o aukštesnė temperatūra būtų nekomfortiška. Betonas kaip šilumos akumuliatorius vienodai įšildo paviršių, o šiluma iš viršaus kyla į patalpos orą.
Didelėmis sąlygomis grindų šildymo projektas reikalauja išsamios skaičiavimo ir planavimo: šilumos nuostoliai, vamzdžių skersmenys, žingsniai tarp vamzdžių, grindų pagrindas ir šilumos izoliacija, betono sluoksnis, patalpų išdėstymas ir langų vietos. Projektas būtinas siekiant išlaikyti tolygų šilumos pasiskirstymą ir užtikrinti komfortą visoje patalpoje.
Vamzdžių skersmenys ir jų pasirinkimo kriterijai
Grindinio šildymo vamzdžiai dažniausiai renkami tarp 16-20 mm skersmens. Mažesnis skersmuo suteikia didesnį srauto pasipriešinimą ir greičiau įšyla, o didesnis - mažiau pasipriešinimo, bet gali skirtis šilumos atsako greitis. Svarbu rinktis aukštos kokybės PE-X arba AluPEX tipus, kurie užtikrina gerą ilgaamžiškumą ir šilumos laidumą. Taip pat verta atsižvelgti į tai, ar vamzdis turi aliuminio tarpsluoksnį (AluPEX) arba yra visai be jo (PE-X).
Atstumas tarp vamzdžių: ką reikia žinoti
Vienas iš pagrindinių skaičiavimo parametrų - vamzdžių žingsnis, kuris priklauso nuo grindų dangos, šilumos poreikio ir patalpų išdėstymo. Dažnai naudojami standartai: 16 mm vamzdžiui - apie 200 mm atstumas; 20 mm vamzdžiui - apie 150 mm; 25 mm vamzdžiui - apie 100 mm. Tačiau realus pasirinkimas gali kisti priklausomai nuo regiono ir konkrečių projektinių sąlygų.
Veiksniai, daranantys įtaką optimaliam vamzdžių atstumui: šilumos išėjimo reikalavimai, vamzdžio skersmuo, šilumos šaltinio temperatūra, grindų konstrukcija ir medžiagų laidumas. Tankesnis vamzdynų išdėstymas leidžia naudoti mažesnę vandens temperatūrą, o retesnis - didina galimą šilumos praradimą per kontūrus.
Kontūrų išdėstymo variantai ir jų įtaka šilumos paskirstymui

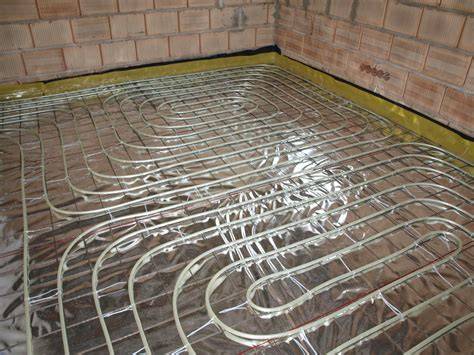

Dažniausiai grindinyje naudojama spiralės formos išdėstymo schema dalyvauja tolygesnio šilumos pasiskirstymo užtikrinimui: tiekimo ir grąžinimo vamzdžiai išdėstyti pakaitomis šalia vienas kito. Pradedant montavimą spirale, tiekimo vamzdis montuojamas išorėje, o kontūro gilims einama link centro. Grįžimo kilpos montuojamos tarp jau paklotų kontūrų planuojamų žingsnių. Tokiu būdu pasiekiamas netolygumo išlyginimas ir užtikrinama pastovi temperatūra virš grindų paviršiaus.
Šlapiojo vs. sausojo grindinio šildymo įrengimo principai
Šlapioji (betonu) sistema - vamzdeliai iškloti tiesiai po betonu arba kitais sluoksniais. Tai užtikrina didelį šilumos laidumą ir tolygią energijos paskirstymą, tačiau reikalauja ilgesnio laikotarpio, kol betonas sukietėja. Sausojo metodo atveju vamzdeliai įmontuojami į specialias plokštes (reflektorių arba šilumą paskirstančias plokštes), o grindų danga klotina tiesiai ant jų. Abi technologijos gali užtikrinti komfortą, jeigu projektavimas ir įrengimas atitinka reikalavimus.
Thermo plokštės Thermo Floor NEO kontekstai
Naujoji THERMOFLOOR NEO sistema naudoja plokštes iš žaliavos, skirtos kietoms putų plokštėms, kurios gerina plokščių tvirtumą ir elastingumą, užtikrina lengvesnį vamzdžio klojimą. Plokštės montuojamos nuo tolimojo patalpos kampo, lapai sujungiami kojant plokštes iš viršaus. Papildomas tvirtinimas / klijavimas nėra būtinas, o perimetro priklijavimas rekomenduojamas prieš paklojant plokštes. Vamzdžiai dažnai pradedami montuoti nuo kolektoriaus, o kontūro išdėstymo sprendimai priklauso nuo patalpos pobūdžio, architektūros ir taikomos tvirtinimo technikos. Šios plokštės leidžia sulėtinti ar palengvinti montavimo darbus bei užtikrina tinkamą šilumos laidumą.
Projektavimas, izoliacija ir betono sluoksniai
Projektas yra būtinas įvertinti namo šilumos nuostolius, pasirinkti vamzdžių skersmenį ir jų žingsnį bei įvertinti grindų pagrindo šiluminę varžą. Šlapiojo įrengimo atveju rekomenduojamas betono sluoksnis virš vamzdžių - 30-70 mm, optimali 45 mm. Temperatūrines siūles būtina įrengti didesniuose plotuose. Laikantis EN 1264 reikalavimų vamzdžių tvirtinimai turi atitikti gamintojų rekomendacijas, o kontūrai turi būti balansuojami naudodami kolektorių balansavimo ventilius. Atstumas tarp vamzdžių ir izoliacijos storis derinami taip, kad šilumos nuostoliai į apačią ne viršytų 10% sistemos galios.
Pasirenkant grindų dangą, būtina atsižvelgti į jos šilumos laidumą. Dideles šilumos varžas turinčios dangos (pvz., kiliminės) gali žymiai sumažinti efektyvumą. Geriausiai šilumą praleidžia keraminės plytelės ir kitos plonos šilumą laidžios dangos; storesnės medinės ar kiliminės dangos gali riboti šilumos patekimą į patalpas. Planuojant grindinį šildymą, reikėtų įvertinti grindų dangos šiluminę varžą ir laikytis dangos gamintojo rekomendacijų.

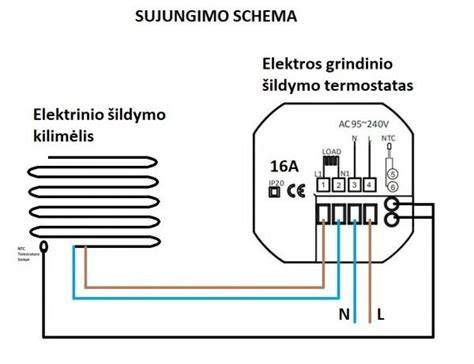

Automatika ir kontrolė
Valdymas dažniausiai vyksta per kolektorių su automatiniu srauto reguliavimu (AFC). AFC leidžia palaikyti reikiamą srautą ir slėgį kontūruose bei sumažina ar pašalina poreikį papildomoms balansavimo armatūroms. Kontrolės sistema ne tik palaiko tikslų patalpų temperatūros režimą, bet ir gali mažinti šildymą, kai įsijungia papildomi šilumos šaltiniai. Efektyvumas ypač išryškėja renovuotuose pastatuose, kur dažnai susiduriama su kelių šilumos šaltinių deriniu.
Projekto duomenys ir praktiniai patarimai
Grindų šildymo projektas apima visus patalpos aspektus: pastato vieta ir orientacija, laikymasis EN standarto reikalavimų, grindų dangos šiluminės charakteristikos, izoliacijos storis, vamzdžio skersmuo ir išdėstymo tankis. Modeliuojant būtina įvertinti langų tiltelių įtaką ir prireikus padidinti vamzdžių žingsnį ar sumažinti; į projektą įtraukiamos temperatūrinės siūlės, betono sluoksnio storis, tvirtinimo sprendimai. Diegiant sistemą be projekto dažnai pasitaiko nekokybiško šilumos paskirstymo, peršalimo/įšilimo disproporcijų, o tai lemia energijos švaistymą ir diskomfortą.
Įrangos pasirinkimas ir tinkamas vamzdžių tvirtinimas yra būtini norint užtikrinti ilgaamžiškumą. Reikšminga dalis - kolektoriai su srauto reguliavimu, oro ir nešvarumų separatoriai, mikroburbulų atskirtuvai bei patikimi filtravimo sprendimai. Kruopštus projektavimas, kokybiški komponentai ir profesionalų montavimas garantuoja efektyvų grindinio šildymo darbą be įsisenėjusių problemų.
Dažniausios klaidos ir mitai
Dažnai girdimi mitai apie misiją šildyti miegamuosius per šildomąsias grindis ar berniukų klaidas. Iš tiesų, tinkamai suprojektuotos sistemos su temperatūros valdymu suteikia komfortą visose patalpose. Teisingas srauto paskirstymas reikalauja skirtingų srautų kiekvienai patalpai, o vienodas srautas visoms patalpoms neatneš tiksliai to paties temperatūros rėžio. Kita klaida - manyti, kad grindinio šildymas sukuria dulkes. Iš tiesų, dulkių kilmė dažnai yra konvekcinio šildymo radiatorių dalis, o grindinės sistemos šiluma spinduliuojama ir mažina oro srautus, todėl dulkių judėjimas yra mažesnis.
Praktiniai montavimo patarimai
- Prieš paklojant grindis, svarbu atlikti perimetro kompensacinių juostų klijavimo darbus.
- Vamzdžių klojimo kontūrus planuokite taip, kad temperatūros siūlės kirstų tik vieną kartą ir buvo apsaugotos šarvu.
- Kiekviename patalpos kontūre naudokite balansuojamus kolektorius ir prireikus - balansinius vožtuvus.
- Patikrinkite grindų dangos šiluminę varžą ir rinkitės dangą, kuri geriausiai praleidžia šilumą (keraminės plytelės - klasikinis pasirinkimas).
- Diegiant Thermo plokštes, nebereikia armuoti ar vamzdžių tvirtinimo tinklo, o plokščių užraktai užtikrina tvirtą jungtį.
Santrauka ir įžvalgos
Grindinio šildymo vamzdžių išdėstymo tikslumas ir kokybė priklauso nuo išsamios projektavimo analizės, tinkamai parinkto vamzdžio skersmens ir žingsnio, literatūroje aprašytų technologijų derinimo ir profesionalaus montavimo. Teisingai suprojektuota sistema su kokybiškomis medžiagomis ir automatiniu valdymu užtikrina tolygų šilumos pasiskirstymą, energijos taupymą ir komfortą visoje patalpoje. Esminiai elementai - perimetro juostos klijavimas, AFC kolektoriai, teisingas vamzdžių išdėstymas ir tinkama grindų danga.
