Grindų šildymo vamzdžio ilgio skaičiavimas: formulės, skaičiuoklė ir pavyzdžiai

Šildomų grindų sistema - tai efektyvus ir komfortiškas būdas apšildyti patalpas, tačiau jos tinkamam veikimui būtinas kruopštus projektavimas ir skaičiavimai. Grindinis šildymas yra žematemperatūris, optimaliausia, kai grindų paviršius šyla iki 24 laipsnių C. Jei namo šilumos nuostoliai didesni, grindų paviršiaus temperatūrą galima kelti daugiausia iki 27-28 laipsnių C. Aukštesnė ji jau nebus komfortiška. Vartotojų nepasitenkinimas dažnai kyla dėl per šiltų arba per šaltų grindų, tačiau visa esmė - sąlygos, kuriose šis šildymas įrengtas ir eksploatuojamas.

Šiltas vanduo, tekėdamas grindinio šildymo vamzdeliais, šildo juos dengiančią betono masę. Betonas gerai akumuliuoja šilumą ir yra puikus šilumos laidininkas, todėl grindų paviršius šyla vienodai. Šiluma nuo paviršiaus kyla į viršų ir sušildo patalpos orą. Šis kildamas maišosi su patalpos oru ir palaipsniui vėsta. Dėl to patalpoje susidaro nedidelis temperatūros skirtumas per patalpos aukštį, bet jis atitinka idealų temperatūrinį komfortą, nes šilčiausia zona - prie kojų.

Grindinio šildymo principai ir konstrukcijos

Didžiausia į grindų vamzdyno kontūrą atitekančio vandens temperatūra gali būti apie 35-55 laipsniai C, grindų paviršiaus temperatūra - iki 28 laipsnių C. Kad suprastume skirtumą, galime palyginti su radiatoriais - į juos tiekiamo vandens temperatūra siekia 60-80 laipsnių C. Be vadinamojo „šlapiojo“ grindinio šildymo, kai vamzdeliai užliejami betonu, yra ir sausasis grindinis šildymas. Skirtumas tas, kad vamzdeliai yra ne betone, o įmontuojami į specialias reflektorines plokštes, ant kurių tiesiai galima kloti grindų dangą. Vanduo tekėdamas vamzdžiu perduoda šilumą plokštelėms, o šios išspinduliuoja ją į viršų, t. y. grindims. Plokštės atlieka betono funkciją skleisti šilumą, jos skleidžia šilumą tiksliau ir efektyviau, išlaikomas didesnis šildymo tolygumas.

Vadinamajai „šlapiajai“ grindinio šildymo konstrukcijai, užliejamai betonu, įrengti itin patogūs ir naudingi specialūs paklotai, kurie atlieka dvigubą funkciją - yra termoizoliacinis sluoksnis ir šildymo vamzdelių įtvirtinimas. Plokštės laikosi plokštėje be papildomo tvirtinimo, jie išlieka stabilūs ir nereikalingas pagrindo armavimas. Thermo plokštės gaminamos iš pilkojo neoporo NEO su grafito priedais; plokščių gniuždymo stipris 150 kPa (EPS 150). Grindų plokštė pakankamai tvirta, nes turi atlaikyti ne tik vertikalią apkrovą, bet ir jos gumbai, montuojant ir užlenkiant vamzdelį, turi nenulūžti nuo pagrindo.

Thermo grindinio šildymo plokštės turi užraktus, kurie sandariai sujungia plokštės vieną su kita. Grindinio šildymo įrengimas naudojant Thermo plokštes maždaug 4 kartus greitesnis - naudojant betono fibrą nereikia kloti ir tvirtinti armavimo tinklo, nereikalingas vamzdelių tvirtinimas, skiriamasis sluoksnis (plėvelė), dirbant ant plokščių galima vaikščioti. Betonas apgaubia vamzdyną iš visų pusių, nes vamzdeliai šiek tiek pakeliami nuo plokštės pagrindo. Taip šiluma tolygiai pasiskirsto betone ir tolygiai atiduodama į aplinką.

Grindų šildymo projektas ir skaičiavimai

Kad vamzdžiais perduodamos šilumos kiekis būtų tiksliai toks, kokio reikia, grindinio šildymo meistrai prieš imdamiesi darbų atlieka skaičiavimus ir parengia projektą. Jis nėra labai sudėtingas, jo paruošimo principai panašūs į bet kurios šildymo sistemos projektavimą. Projektas yra būtinas namo šilumos nuostoliams įvertinti, parinkti vamzdžių skersmenį ir žingsnį, kuris padengtų šilumos praradimus. Efektyviam šilumos naudojimui projekte skaičiuojami šilumos paskirstymas, srautas kiekviename kontūre.

Projektas taip pat nurodo grindų pagrindo šiluminę varžą, apskaičiuojama šilumos izoliacija, vamzdelių skersmens pasirinkimas, jų išdėstymo tankis, tvirtinimo būdai, betono sluoksnis, grindų dangos šiluminė varža. Svarbu, kad pagrindas būtų stabilus. Tiesa, montuojant tiesiai ant grunto reikia turėti omenyje, kad praktiškai daug šilumos nueitų į gruntą, o ne į viršų, todėl reikia pakankamos izoliacijos. Dėl to rekomenduojama iš apačios kloti lygias putplasčio plokštes, antrame aukšte galima apsieiti be antrojo sluoksnio putplasčio, bet geriau naudoti 60 mm storio Thermo Floor plokštes.

Vamzdžio skersmuo (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį bei jų šiluminį apkrovimą. Mažoms, renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesnių plotų patalpoms - didesnio skersmens. D-18x2 daugiasluoksnis vamzdis dažnai naudojamas grindims; su D16 galima įrengti vieną kontūrą, su D20 - gali prireikti vieno ar dviejų kontūrų. Atstumas tarp vamzdžių dažniausiai svyruoja nuo 10 cm iki 30 cm, priklausomai nuo grindų dangos, šilumos poreikio ir patalpos sąlygų. Max kontūro ilgio ribojimas - apie 100 m, siekiant išvengti didelių temperatūros skirtumų ir slėgio kritimo.

Skaičiuojant vamzdžio ilgio kontūro ilgio L formulė yra L = ((S/N)*1,1) + (l*2), kur S - patalpos ar kontūro plotas (m²), N - vyniojimo žingsnis (atstumas tarp vamzdžių, m), 1,1 - vamzdžio atsargos koeficientas (per lenkimus), l - vamzdžio ilgis iki kolektoriaus. Pavyzdžiui, kontūro plotas 18 m², tarpas 0,20 m, atstumas nuo kolektoriaus iki patalpos 4 m: L = ((18/0,20)*1,1) + (4*2) = 107 m. Jei patalpa 30 m², grindims sunaudojama 18 m², gali būti 2 kontūrai.

Atsižvelgiant į vamzdžių skersmenį ir kontūro ilgio ribas, naudojamas ir patarimai dėl žingsnio bei išdėstymo: spiralinis (sraigė) klojimas užtikrina tolygų šilumos pasiskirstymą, kamuolio formos ar kampiniai žingsniai gali būti taikomi kai kurioms patalpoms, o gyvatės ar dvigubos gyvatės klojimas taikomas ribotoms ar mažoms erdvėms. Klojimo metodą pasirinkti reikia atsižvelgiant į patalpų išdėstymą ir jums svarbią temperatūros uniformumą.

Grindų šildymo įrengimas ir valdymas

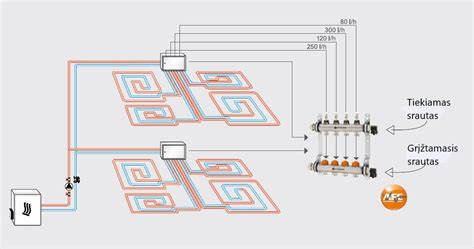

Grindų šildymo valdymo principas labai paprastas: kai patalpoje pasiekiama norima temperatūra, uždaroma šilumnešio cirkuliacija atitinkame kontūre. Pagrindinis valdiklis - kolektorius, kuris gali automatiškai palaikyti nustatytus vandens parametrus ir užtikrinti pastovų srautą. AFC (Automatic Flow Control) technologijos kolektoriai užtikrina srautų balansą, slėgį ir temperatūrą kontūre bei patalpose. Tokie kolektorių sprendimai ypač naudingi renovuojamuose pastatuose, kuriuose gali būti keli šilumos šaltiniai.

AFC vožtuvai lengvai sureguliuojami: reikia tik pasukti nustatymo skalę ir pasirinkti atitinkamą srautą - vožtuvas veikia kaip srauto ribotuvas. Taip pat verta atkreipti dėmesį į statinį slėgį, švarą ir visų komponentų tarpusavio suderinamumą. Automatinio balansavimo armatūra leidžia išvengti ilgų balansavimo procedūrų ir palengvina įrengimą renovuojamose patalpose.

Prieš įrengiant grindų šildymą būtina įvertinti patalpos šilumos nuostolius, grindų dangos šiluminę varžą ir debitą, pasirinkti tinkamą vamzdžių skersmenį, išdėstymo schemą bei betono sluoksnio storį. Dažnai rekomenduojama apskaičiuoti atsargas - preliminarioms medžiagoms numatoma apie 5% atsarga, jei matmenys ir kolektoriaus vieta žinomi tiksliai. Svarbus patarimas: pasirinkite kuo įmanoma didesnį vamzdo ilgio efektyvumą per mažesnius kontūrus, nes trumpesnis vamzdis pigesnis ir mažiau pažeidžiamas atitvarų pokyčių.

Taip pat būtina kuriant sistemą nepamiršti apie patogų valdymą - termostatus, aktyvatorius ant kolektoriaus vožtuvų, kontrolerių jų komutacijai. Išmanieji Wi-Fi termostatai leidžia valdyti šildymą nuotoliniu būdu ir gali apimti kelias patalpas ar net kelias patalpas viename pastate. Galiausiai įrangos pasirinkimas ir sistemos projektavimas priklauso nuo jūsų poreikių, biudžeto ir energijos efektyvumo tikslų.

Skaičiuoklės ir praktiniai pavyzdžiai

Skaičiuoklė ilgį apskaičiuoja tik vienam kontūrui ar vienai patalpai (kurio plotas iki 18 m²). Jei reikia visam namui, skaičiuojate atskirai kiekvienam kontūrui, o vėliau sudedate ilgius. Vieno kontūro ilgis neturėtų viršyti 100 m. Kiek metrų vamzdžio reikia šildomoms grindims? Jei atstumas tarp vamzdžių 20 cm, į skaičiuoklę įrašote 0,20; jei 30 cm - 0,30 ir t. t. L = ((S/N)*1,1) + (l*2). S - plotas, N - vyniojimo žingsnis, l - atstumas nuo kolektoriaus iki patalpos. Pavyzdžiui, 18 m² ir 0,20 m žingsnis bei 4 m atstumas: L = 107 m. Jei patalpoje 30 m², tačiau grindims naudojama 18 m², gali reikėti dviejų kontūrų.

Skaičių perskaičiavimas priklauso nuo patalpos šildomo ploto ir išvedimų. Dažnai pateikiami standartiniai orientyrai: 12 mm vamzdis - ~60 m, 16 mm - ~80 m, 17-18 mm - ~90 m, 20 mm - ~100 m. Svarbu įvertinti ir aplink kilpų trasas, langų ir durų vietas, nes jos gali įtakoti šilumos nuostolius ir vietos išdėstymą. Jei plotas didesnis nei 40 m², reikia pridėti antrą kontūrą.

Rinkdamiesi vamzdžio diametrą ir įrenginio komponentus, laikykitės EN 1264 reikalavimų dėl tolerancijų, šilumos nuostolių bei slėgio kritimo. Dažnai rekomenduojama naudoti d16 arba d18-d20 mm vamzdžius priklausomai nuo patalpų dydžio ir šiluminės apkrovos. Kontūro tarpus dažnai reikia planuoti pagal šildomos grindų dangos šiluminę varžą ir išlaikyti patikimą balansavimą.

Be to, svarbu įtraukti į projektą šilumos šaltinio apribojimus: maksimaliai leistina vidutinė tiekiamo vandens temperatūra dažnai ribojama iki 50 laipsnių C. Jei grindys yra su aukštesnės temperatūros šildymo sistema, būtinas maišymo mazgas. Kontrolės sistema ne tik palaiko nustatytą patalpos temperatūrą, bet ir optimizuoja energijos sąnaudas, kuriant patogią, o ne per didelę šilumos atskridimą.

Žiūrint į praktinį projektą, galima pamatyti, kad skaičiavimai ir projektavimas yra nuoseklus procesas, kuris padeda išvengti nereikalingų išlaidų ir užtikrinti ilgaamžiškumą bei komfortą. Naudojami metodai ir sprendimai gali būti derinami, o pagal šias rekomendacijas galima savarankiškai suprojektuoti grindų šildymą arba tiksliai suplanuoti darbų etapus su rangovu.

Išvada

Taikant formules, diagramas ir projektą, grindų šildymo vamzdžio ilgio skaičiavimas tampa nuosekliu procesu, leidžiančiu tiksliai suplanuoti kontūro plotą, vamzdžio kiekį ir vietą pagal šilumos nuostolius, grindų dangos savybes bei energijos šaltinių galimybes. Plačiai naudojami spiralės (sraigės) klojimo metodai, tinkamai parinktas vamzdžio skersmuo ir atstumai padeda pasiekti lygią grindų temperatūrą bei minimalų energijos suvartojimą. Taip pat svarbu įtraukti automatinio reguliavimo sprendimus ir išmaniąją valdymo techniką, kad grindys būtų komfortiškos ir efektyvios visus metus.
