Elektrinis grindinis šildymas yra vienas populiariausių sprendimų šiuolaikiniame būsto šildyme. Šiltos grindys vonioje, jaukumas miegamajame, tolygus šildymas virtuvėje - tai gyventojams patrauklu, o elektrikas gali pateikti tikslias rekomendacijas dėl įrengimo ir valdymo. Rinkoje dominuoja trys pagrindiniai tipai: šildymo kabelis, šildymo matas (kabelio tinklelis) ir IR plėvelė. Kiekvienas variantas turi savo vietas ir privalumus renovacijose bei naujoje statyboje.
Šildymo kabelis, šildymo matas ir IR plėvelė: kur ir kada naudoti
Šildymo kabelis - universaliausias variantas. Jį klijuojate pagal planą zygzagu ar žingsnį tarp linijų, taip tiksliai parenkate galią konkrečiai patalpai. Šildymo matas - tas pats kabelis, tik pritvirtintas prie tinklelio: išvyniojate ant grindų ir klijuojate plyteles tiesiai ant viršaus. Idealus renovacijai, kai nenorite kelti grindų lygio. IR plėvelė - plona kaip popierius, klojama „sausai" po laminatu ar parketu: greitai šyla, greitai atvėsta, tačiau negalima kloti po plytelėmis, nes nesuderinama su klijais ir betonu.
Vonios kambarys dažnai naudoja šildymo matą arba kabelį po plytelėmis; virtuvė - šildymo matas po plytelėmis; miegamasis su laminatu - IR plėvelė; koridorius - šildymo matas. Reikia įvertinti, kad dėl energijos kainų ir komforto dažnai reikia pravesti kelias zonas su atskiromis grandinėmis nuo skydelio. Jei neturite pakankamai ploto ir galių, gali būti būtina papildoma skydelio galios ar rekonstrukcija.
Kodėl svarbu teisingai išskaidyti zonas ir įrengti grandines
Kiekviena šildymo zona turi turėti atskirą grandinę nuo skydelio. Negalima šildymo mato pajungti tiesiai į artimiausią rozetę - tai rizika dėl perkrovos ir gaisro. Svarbus patarimas iš praktikos: kelios šildymo zonas dažnai reikalauja 3-+ atskirų automatai ir RCD skydelyje. Prie kiekvieno termostato reikia atvesti maitinimo kabelį (3x1,5 mm² nuo skydelio) bei grindų jutiklio laidą (2x0,5 mm², apsauginiame vamzdyje grindyse). Dažna klaida - neatidėtas vamzdelis jutikliui, todėl sugidus jutiklį būtina ardymo darbas.
Termostatai, automatika ir energijos taupymas
Programuojamas termostatas su naktiniu režimu sutaupo apie 20-30% elektros palyginti su paprastu. Išmanus su Wi‑Fi teikia dar didesnį sutaupymą, nes leidžia išjungti šildymą, kai esate išvykę. Termostatas montuojamas 1,2-1,5 m aukštyje nuo grindų. Su gera izoliacija ir programuojamu termostatu suvartojimas gali būti 30-40% mažesnis. Prieš klojimą būtina paruošti atskirą grandinę nuo skydelio - kabelis, automatas, RCD. Klojimo metu svarbu patikrinti kabelio varžą prieš užpylimą; pažeistas kabelis po betono identifikuoti gali būti sunku.
Valdikliai ir automatikos komplektai
Grindinio šildymo automatika apima kambario termostatus, termoelektrines pavaras ir šildomų grindų valdiklį. Į valdiklį jungiasi cirkuliacinis siurblys, kuris įjungiamas, kai bent vienoje zonoje šildymas yra reikalingas. Valdiklis gali valdyti šilumos siurblį, dujinį arba granulinį katilą. Kai kurie valdikliai veikia ir vėsinimo režimu. Jei norima belaidžiai valdomo sprendimo - naudojami belaidžiai kambario termostatai, kurie sudaro dvi dalis.
Ypatingai grindų šildymas dažnai suteikia tolygesnį šilumos pasiskirstymą, nes šiluma kyla iš viso grindų ploto, o radiatoriai gali sukelti vietų su šilumos disproporcija. Dėl karštesnio vandens radiatoriai sukuria daugiau judėjimo ore ir gali daryti dulkes, todėl grindinis šildymas dažnai laikomas švelnesniu ir labiau komfortišku variantu. Aeroterminiai įrenginiai, kai šilumos šaltinis - oras, dažnai puikiai dera su grindiniu šildymu.
Montavimo praktika, itemai ir gedimai
- Priklausomai nuo ploto, galios ir režimo galima įvesti vieną ar kelias zonas, pavyzdžiui salė ir atskira zona miegamiesiems.
- Prie šildymo kilimo būtina užtikrinti izoliaciją - termoizoliacinė plokštė 20-30 mm (XPS arba EPS) po šildymo kabeliu sumažina energijos suvartojimą 25-35%.
- Nuo 80 W/m² į vonios klojimą gali būti per maža galia - dažnai priežastys yra neteisinga izoliacija, netinkama vieta termostato ar jutiklio vamzdis, taip pat trūksta atskiros grandinės arba RCD.
- Po laminatu gali būti naudojama IR plėvelė - riboti temperatūrą iki 27-28 °C; po natūriniu mediniu parketu - nerekomenduojama dėl medžio šiluminio laidumo.

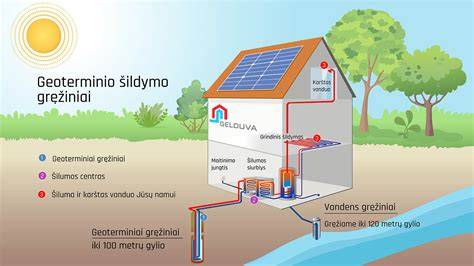

- Naujos statybos namuose grindų šildymas dažnai naudojamas kaip pagrindinis šilumos šaltinis; šilumos siurbliai efektyviai naudoja energiją, o 30-40 °C vandens temperatūra yra pakankama net žiemą.
Izoliacija ir energijos taupymas

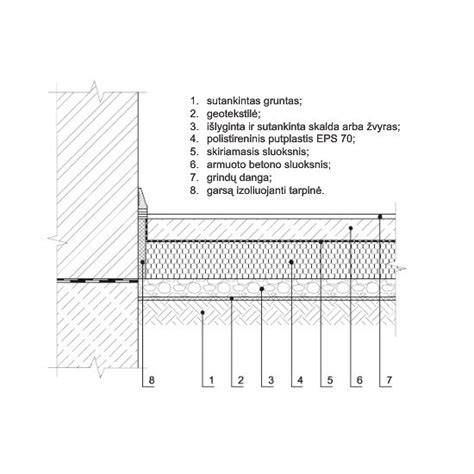

Izoliacija - esminis elementas: šildymo ploksnė po kabeliu (XPS/EPS) sumažina energijos suvartojimą 25-35%. Termostato valdomas šildymas su gera izoliacija gali suteikti 30-40% mažesnį suvartojimą. Jei šildymo kabelis klojamas tiesiai ant betono be termoizoliacijos - apie 30% šilumos gali išeiti į žemyn į perdangą ar gruntą.
Ekonomiškai įvertinti pavyzdžiai
Vonios kambarys (5 m²) su termostatu - apie 60-90 kWh per mėnesį šildymo sezonu, tai apie 15-22 EUR. Svetainė (15 m²) - apie 200-325 kWh, apie 50-81 EUR. Su programuojamu termostatu ir gera izoliacija suvartojimas gali sumažėti 30-40%.
Papildomos įrangos linijos: x-net sprendimai ir sistemos renovacijai
Be įprastų kabelių ir plėvelių, egzistuoja plačios sistemos skirtingoms situacijoms:
- x-net C16 clip - klijuotinė klipų sistema
- x-net C15 plonasluoksnė sistema
- x-net C13 sausoji sistema
- x-net C21 ir x-net C22 sieninio šildymo sistemos - alternatyva grindims renovacijai
Jei konstrukcijos lemia sudėtingą įrengimą grindyse, sieninio šildymo sistemos gali būti identiškos grindiniam šildymui, tačiau vamzdžiai klojami sienose, o ne grindyse. Tai ypač naudinga renovacijose, kai nėra galimybių plakti grindų paviršiui dėl jau esamų konstrukcijų.
Sveikas planas: žingsniai nuo pradžios iki įrengimo
- Prieš klojimą - paruošiame atskirą grandinę nuo skydelio: kabelis, automatas, RCD.
- Klojimo metu - patikriname kabelio varžą prieš užpylimą; pažeidimas gali būti sunkiai aptinkamas po betonu.
- Parinkti šildymo zonų išdėstymą ir įrengti atskirus termostatus bei jutiklius.
- Įrengti termoizoliaciją po šildymo kabelio plokšte - sumažina energijos sąnaudas.
- Sumontuoti valdiklį su termostatais ir, jeigu įmanoma, belaidžius kambario termostatus.
- Testuoti sistemą prieš galutinį užpylimą ir įjungti automatiką.
Techninės detalės ir praktinės rekomendacijos
- Termostatas turi būti 1,2-1,5 m aukštyje nuo grindų.
- Ir plėvelė turi būti klojama be tiesioginio kontaktavimo su plytelėmis; turi būti tinkama klijų sudėtis ir betono misija.
- Kiekviena zona - atskira grandinė, su atskiru maitinimo kabeliu (3x1,5 mm²) ir grindų jutikliu (2x0,5 mm²) apsauginiame vamzdyje.
- Be to, turi būti atitinkama degiųjų medžiagų apsauga ir šilumos išvesties reguliatoriai.
Bevielė automatika ir įrenginiai
Automatika grindiniam šildymui siūlo belaidžius sprendimus, kurie leidžia valdyti šildymą iš mobiliųjų įrenginių. Taip pat galima turėti tris zonas su Comfort Z3 modeliu, kuris jungia tris kambario termostatus ir iki aštuonių pavarų, suteikiant lankstų valdymą kiekvienai zonai.
ŠILDYMO SISTEMA I TERMOSTATAI
Kainodara, garantijos ir ilgaamžiškumas
Kainos priklauso nuo pasirinkto šildymo tipo, ploto, šildymo režimo ir papildomos įrangos. Kokybiški kabeliai ir matai turi gamintojo garantiją 20-25 metus, jeigu įrengimas atliktas pagal instrukcijas, o izoliacijos varžos matavimai atlikti prieš ir po montavimo. Minimalus papildomas kelias - turėti laisvų vietų skydelyje. Jei planuojate kelias zonas ar didesnį skydelio apkrovimą, gali tekti keisti skydelį.
Leidžiamas klimato komfortas: šildymą galima derinti su vėsinimu
Be šildymo, yra galimybė naudoti paviršiaus šildymo ir vėsinimo sprendimus: šildymas ir vėsinimas - idealiai pritaikyta kiekvienam naudojimui. Paviršinis vėsinimas leidžia patalpai išvėsti be tradicinių oro kondicionierių, naudojant šaltą vandenį per vamzdynus. Tai taupo energiją ir sukuria malonų klimatą vasarą.
Rekomenduojamos praktikos iš sandėlio ir renovacijos projektų
- Renovacijai tinkamos sistemos, kurios leidžia įrengti be didelių statybos darbų: „x-net C16 clip“, „x-net C15 plonasluoksnė“, „x-net C13 sausoji sistema“.
- Jei yra reikalavimas mažesnei grindu paviršiaus aukščiui - pasirinkti sieninį šildymą (pvz., x-net C21/C22), kur vamzdžiai klojami sienose, o ne grindyse.
- Geras sprendimas yra komplektuoti vieno gamintojo grindinio šildymo automatika, tačiau galima ir jungti kitos kilmės įrangą.
