Grindų šildymo projektavimas: nuo konstrukcijų varžų įvertinimo iki grindinio šildymo įrengimo detalizuoto projekto

Šio straipsnio tikslas - nagrinėti pastato konstrukcijų šilumos varžas, apskaičiuoti patalpų šilumos poreikį bei nuostolius, nustatyti bendrą šilumos poreikį šildymui ir karštam vandeniui ruošti, o remiantis šių skaičiavimų rezultatais - parengti detalesnį grindinio šildymo ar kitos šildymo sistemos projektą. Be to, teisingas projektavimas mažina riziką pasirinkti netinkamą šildymo būdą, sumažina eksploatacijos išlaidas ir užtikrina ilgaamžiškumą.

Pirmasis etapas - pastato konstrukcijų varžų apskaičiavimas, individualių patalpų šilumos poreikio įvertinimas ir pastato šilumos nuostolių nustatymas. Antrasis etapas - vidaus šildymo projektavimas (radiatoriai / konvektoriai / grindinis šildymas). Trečiasis etapas - katilinės projektas (šilumos šaltinis, geoterminiai sprendimai, kolektorių išdėstymas). Grindinis šildymas nėra tik šilumos šaltinis, tai komforto ir ekonomijos veiksnys, todėl svarbu kruopščiai apskaičiuoti žiedų skaičių ir jų ilgį, tinkamai parinkti kolektorius ir vamzdžius, užtikrinant tolygų šilumos paskirstymą.

1. Pastato išorinių atitvarų šiluminės varžos ir patalpų šilumos nuostoliai

• Apskaičiuojamos pastato išorinių atitvarų šiluminės varžos ir pagal jas įvertinami kiekvienos patalpos šilumos nuostoliai, įvertinant išorines atitvaras, vėdinimo sistemą ir infiltraciją.
• Apskaičiuojama galutinė šilumos galia, leidžianti užtikrinti patalpų komfortą, grindų dangos įtaką ir šilumos paskirstymą.

2. Grindinio šildymo projektavimas

Grindinio šildymo projektas apima vamzdžių skersmenų ir žingsnių pasirinkimą, šilumnešio temperatūrą tiek kontūre, tiek visoje sistemoje, kad neviršytų grindų paviršiaus temperatūros. STR 2.09.02:2005 reikalavimai nustato leistinasias temperatūras ir galios ribas. Projektas taip pat apima grindų pagrindo paruošimą, šilumai laidžių plokščių (ar kitų konstrukcijų) pasirinkimą, izoliacijos storį ir grindų dangos šiluminės varžos įvertinimą.

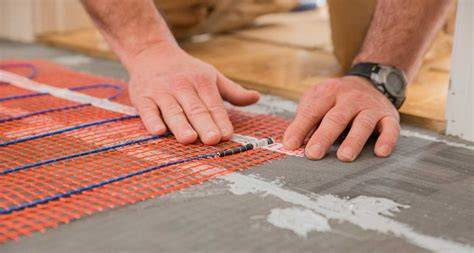

Energetiškai efektyvus grindinis šildymas dažnai taikomas su šlapio klijavimo konstrukcijomis (vamzdžiai užliejami betonu), arba sauso klojimo sistemomis, kai vamzdžiai įmontuojami į šilumą paskirstančias plokštes. Akcentuojama, kad plokštės turi užraktus ir užtikrina tvirtą vamzdelio laikymą, o montavimas ant Thermo plokščių spartesnis ir mažiau sudėtingas, nei įprasto betono įliejimo atveju.

Projektas atsižvelgia į:

• patalpos šilumos poreikį ir nuostolius, langų išdėstymą, dydį ir paskirtį;
• grindų dangos šiluminę varžą ir pagrindo izoliaciją;
• vamzdžių skersmenis (d14, d16, d17, d20) ir žingsnį;
• kontūrų balansavimą ir kolektorių vietas;
• hidraulinius nuostolius, judančiąją srauto dalį, ir siurblių pasirinkimą;
• šilumos šaltinį (šilumos siurblys, dujinis katilas ir kt.) ir galimą maksimalią vandens temperatūrą (idealiai iki 50 °C).

Grindinio šildymo projektai dažnai pateikiami su detalia montavimo metodika, leidžiančia įrengti sistemą savarankiškai arba profesionalų komandoms. Svarbu užtikrinti, kad grindų dangos šiluminė varža nekeltų reikšmingo šilumos nuostolio. Pavyzdžiui, kiliminė danga turi didesnę varžą (iki 0,15 m2K/W), todėl dažnai nėra tinkama šildomoms grindims; keramika, plytelės ir laminuotos dangos leidžia efektyviau skleisti šilumą.

Grindinio šildymo žiedų skaičiavimas ir tolygumas

• Žiedų skaičiaus ir ilgio apskaičiavimas užtikrina tolygų šilumos paskirstymą per visą plotą.
• Temperatūrines siūlės būtina įrengti didesnės plotinės erdvėse (>40 kv.m, ilgio >8 m arba santykis ploto/ilgis > 2:1).
• Reikalingas atsargus plėtimosi indų pasirinkimas ir oro nešvarumų atskyrimas (separatoriai) sistemoje.

3. Katilinės projektas

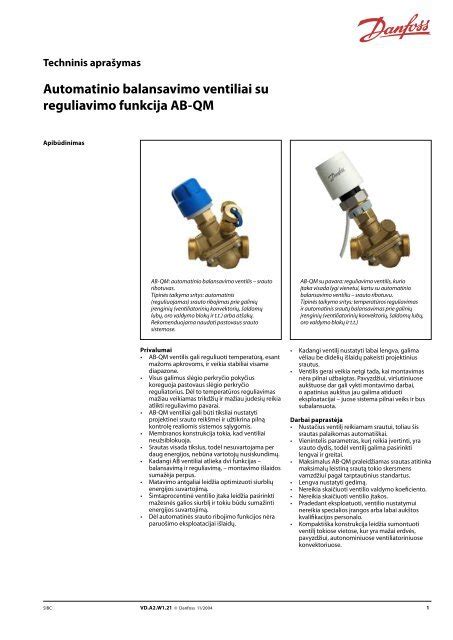

Katilinės projektas apima šilumos šaltinio sujungimo schemą, geoterminio kolektoriaus klojimo planą ir medžiagų specifikaciją. Grindinio šildymo projektas dažnai derinamas su kitais šildymo įrenginiais, o AFC (Automatic Flow Control) kolektorių technologija palengvina balansavimą ir leidžia pasiekti efektyvų šilumos paskirstymą, ypač renovuojamuose pastatuose su keliais šilumos šaltiniais.

Grindinio šildymo įrengimo etapai ir praktiniai patarimai

1. Paruošti pagrindą: sausas, lygus pagrindas, sutrombuotas smėlis/šlakas ar lygių plokščių sluoksnis, užtikrinantis stabilumą.
2. Įrengti hidroizoliaciją, izoliaciją dviejų sluoksnių šachmatų principu, užpurškus putų izoliaciją.
3. Išdėstyti šilumos plokštės ar šilumos nusidavimo plokščių, naudoti šilumą atspindinčias plėveles ir rišimo tinklus.
4. Kloti vamzdžius su laikikliais, jungti prie kolektorių, užpildyti betonu arba naudoti sausąjį klojimą priklausomai nuo technologijos.
5. Baigiamasis betonavimas (kanaluose su termo plokštėmis). Tvirtinimas ir izoliacijos sutvirtinimas pagal EN reikalavimus.

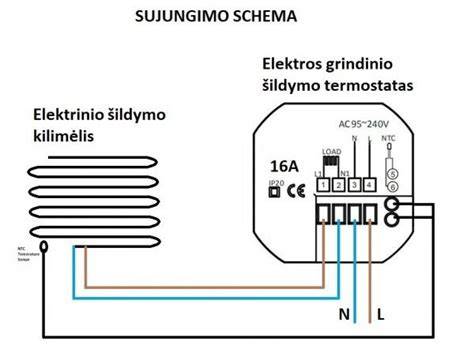

6. Įrengti controlės sistemas: termostatus, pavaras ant kolektorių, AFC ar kitus automatinius valdiklius, oro ir nešvarumų atskyriklius.
7. Sumontuoti šilumos šaltinį, išsiplėtimo indą, siurblius ir laidus ryšiams. Patikrinti visų kontūrų hidraulinius nuostolius ir balansavimą.

Grindų dangos pasirinkimas turi būti suderintas su grindų šildymo technologija: keraminių plytelių ar kitų paviršių naudojimas leidžia geriau perduoti šilumą nei kiliminės dangos ar stora medžio masyvo plokštės. Grindų dangos šilumos varža turėtų būti mažesnė nei 0,15 m2K/W, kitaip šildymo efektyvumas gali sumažėti.

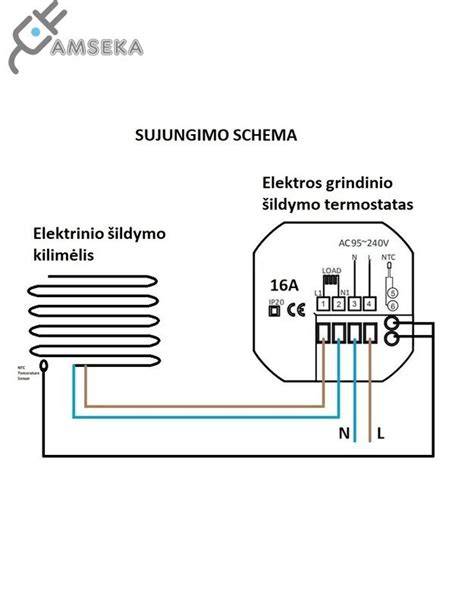

Automatinė šildymo kontrolė

Valdymo sistema palaiko pastovią patalpos temperatūrą, reguliuodama šilumos srautą per kolektorių vožtuvus ir termostatus. AFC kolektorių privalumai - automatinis srauto balansavimas, paprastas nustatymas ir mažesnė rizika projektavimo klaidoms. Komponentai, tokie kaip filtrai, skyrikliai ir slėgio palaikymo įrenginiai, užtikrina sistemos stabilumą ir ilgaamžiškumą. Oro ir nešvarumų separatoriai, pavyzdžiui Zeparo ZUV / ZUM serijos, švelniai valo sistemą ir prailgina įrenginių tarnavimo laiką.

Techniniai aspektai ir patarimai projektuotojams

• Grindinio šildymo projektai perteikia bendrą pastato šilumos nuostolių balansą, vamzdžių skersmenų ir žingsnio parinkimą, šilumos šaltinio apribojimus bei galios poreikį.
• Projektavimo metu svarbu laikytis EN 1264 ir EN 15377 gairių dėl patalpų tipo, leistinos grindų paviršiaus temperatūros ir sistemos galios specifikacijų.
• Grindinio šildymo sistema turi būti integruota su automatine kontrolės sistema, kad būtų galima valdyti įrenginių veikimą nuotoliniu būdu arba vietoje, priklausomai nuo poreikio.
• Grindinio šildymo dažnai yra ilgo įšilimo laikotarpio, todėl svarbu automatizuoti reguliavimą, kad šildymas būtų efektyvus net po ilgesnių laikotarpių.

Kai kuriuose skirtinguose pastatuose grindinis šildymas gali būti derinamas su radiatorių sistemomis arba naudojamas kaip pagrindinis šildymo šaltinis. Efektyvumui pasiekti būtina kruopščiai suderinti šilumos poreikį, šilumos šaltinį, izoliaciją, grindų dangą ir reguliavimą.

Dažniausiai pasitaikantys klausimai dėl grindinio šildymo

• Kodėl grindys kartais atrodo per šiltos arba per šaltos atsiradus netolygi šilumos paskirstymui?
• Kaip užtikrinti tinkamą grindų paviršiaus temperatūrą net kai užsilikę šilumos šaltiniai?
• Kokie yra pagrindiniai grindinio šildymo projektavimo reikalavimai pagal STR ir EN normas?

Grindų šildymo projektavimo esmė - kruopščiai įvertinti šilumos nuostolius ir poreikį, užtikrinti tolygų šilumos paskirstymą, pasirinkti tinkamą vamzdžių dydį ir žingsnį, o taip pat įrengti kokybišką kontrolės sistemą. Tinkamai paruoštas projektas padeda išvengti netikslumų diegiant šildymo įrangą ir leidžia pasiekti taupų bei patikimą šildymo sprendimą.
