Grindų šildymo kolektorius: vadovas ir konstrukcijos pagrindai

Grindų šildymo kolektorius yra esminis hidraulinio grindų šildymo sistemos komponentas, naudojamas kaip centrinis karšto vandens ar šildymo skysčio paskirstymo taškas į atskirus pastato kontūrus. Kolektorius užtikrina tinkamą šilumos paskirstymo balansavimą ir valdymą, leidžiantį efektyviai ir patogiai šildyti kiekvienoje zonoje ar patalpoje.

Grindinio šildymo kolektoriaus funkcija ir pagrindiniai komponentai

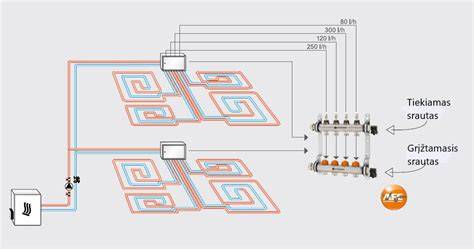

Pagrindinė grindinio šildymo kolektoriaus funkcija yra valdyti ir paskirstyti šildomo vandens ar šildymo skysčio srautą į atskirus šildymo kontūrus. Joje rasite:

• Tiekimo ir grąžinimo jungtys: Kolektorius turi tiekimo ir grąžinimo vamzdžių įleidimo ir išleidimo jungtis.
• Srauto matuokliai: Srauto matuokliai įmontuoti į kiekvieną atskirą grandinę, leidžiant išmatuoti per tą konkrečią grandinę tekančio vandens srautą.
• Balansavimo vožtuvai: Padeda reguliuoti vandens srautą į kiekvieną grandinę.
• Maišymo vožtuvas: Kai kuriose sistemose maišymo vožtuvas gali būti įtrauktas į kolektorių, kad būtų galima valdyti šildomo vandens temperatūrą prieš paskirstant į grandines.

Šešėliai ir srautų valdymas patvirtina tolygų šilumos paskirstymą tarp zonų, o grįžtamasis kelias užtikrina, kad atvėsęs vanduo grįžtų į kolektorių ir vėl pradėtų ciklą.

Šilumos šaltinis ir paskirstymas grandinėms

Šilumos šaltinis - tai katilas ar šilumos siurblys - tiekia karštą vandenį į kolektoriaus tiekimo jungtį. Iš ten šiluma paskirstoma į atskiras grandines per srauto matuoklius ir balansinius vožtuvus. Balansavimas ir valdymas užtikrina tikslų šilumos išeigą kiekvienai zonai ar patalpai.

Grindinio šildymo kontūrai turi tiekimo ir grįžimo krypčių judėjimą, o grąžintas vanduo grįžta per grįžtamąsias jungtis. Projektuojant svarbu pasitarti su profesionaliu ŠVOK inžinieriumi arba patikimu grindų šildymo sistemos tiekėju, kad būtų užtikrintas tinkamas dydis ir konfigūracija.

Šiluminėse charakteristikose: šlapio ir sausojo grindinio šildymo skirtumai

Šildomos grindų sistemos būna „šlapios“ ir „sausojo“ konstrukcijos.

• vamzdeliai užliejami betonu, o šiluma plinta iš aplink vandens sluoksnį. Betonui praleidžiant šilumą, grindų paviršiaus temperatūra gali būti apie 28 laipsnius C, o šilumos paskirstymas vyksta gana tolygiai.
• Sausojo grindinio šildymo konstrukcijoje vamzdeliai įtvirtinami į šilumą paskirstančias plokštes, ant kurių gali būti klijuojamos grindų dangos. Plokštė sujungia vamzdžius ir skleidžia šilumą į viršų, leidžiant tiksliau ir efektyviau išskirstyti šilumą.

Thermo plokštės iš specialių medžiagų (pvz., pilkojo neoporo su grafito priedais) užtikrina pakankamą atsparumą ir stabilų vamzdžių laikymą plokštėse. Plokščių reljefas padeda laikyti 16-18 mm skersmens vamzdžius ir leidžia montuoti jas ant stabilaus pagrindo be papildomo armatūros tinklo.

Grindinio šildymo projektavimas, skaičiavimai ir įrengimas

Norint tiksliai paskirstyti šilumą, grindų šildymo meistrai rengia projektą, kuris įvertina namo šilumos nuostolius, vamzdžių skersmenį ir žingsnį, taip pat visą sistemos konfigūraciją. Projektas apima:

• šilumos paskirstymą ir srautą kiekviename kontūre;
• grindų pagrindo šiluminę varžą, izoliaciją ir betono sluoksnį;
• vamzdžių skersmenį, jų išdėstymo tankį ir tvirtinimo būdus;
• kontrolės ir reguliavimo sprendimus, įskaitant balansuojančią armatūrą.

Reikšminga, kad projektas užtikrintų tinkamą temperatūrų skirtumą kontūruose, o maksimali vandens temperatūra kontūruose dažniausiai laikytina iki 50 laipsnių C. Rekomenduojama oro temperatūros ir grindų paviršiaus temperatūrų kombinacija priklauso nuo naudojamų patalpų tikslų (gyvenamosios, vonios, zoninės zonos).

Vamzdžių paskirstymas ir balansavimas turėtų būti atliekamas su reguliuojamais (balansuojamais) kolektoriais. Prireiks perdarymo ventilių atskirų kontūrų nuorinimui. Jei kontūrai turi stipriai skirtingas apkrovas, reikalingi balansavimo vožtuvai.

Vamzdžių dydis, tvirtinimas ir nuostatos

Vamzdžių skersmuo priklauso nuo patalpų dydžio ir jų šiluminio apkrovimo. Mažoms ir renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesnėms patalpoms - didesnio skersmens vamzdžiai. Dažnai rekomenduojamas dviejų skirtingų skersmenų pasirinkimas atsižvelgiant į kontūro dydį.

Populiariausi šilumos vamzdžiai grindims yra Henko (HL) daugiasluoksnių vamzdžių su išoriniu 16-18 mm skersmeniu. Tokiam plotui dažnai reikia vieno kontūro, o 2 kontūrai gali būti reikalingi didesnėms erdvėms. Vamzdžių įrengimas turi būti be jungių, išskyrus avarijų atvejais, ir jų vietos turi būti aiškiai žymimos.

Vandens temperatūros planavimas grindų kontūruose rekomenduojamas iki 50 laipsnių C, o didesnės apkrovos atveju būtina atsižvelgti į šildymo sistemos viršutinės dalies galimybes ir šilumos šaltinio apribojimus.

Valdymas ir automatika

Grindinio šildymo valdymas paprastai yra panašus į radiatorių šildymo valdymą: kai patalpoje pasiekiama norima temperatūra, uždaroma šilumnešio cirkuliacija atitinkamame kontūre. Pagrindinis įrenginys - kolektorius, kuris gali automatiškai palaikyti nustatą srautą ir temperatūrą kontūruose. Dažnai naudojama AFC (Automatic Flow Control) technologija, užtikrinanti pastovų srautą ir temperatūrą bei lengvą balansavimą renovuojamuose pastatuose.

AFC vožtuvai yra lengvai sureguliuojami: nustatymo skalė leidžia iš anksto nustatyti srautą, o vožtuvas veikia kaip srauto ribotuvas. Prisitaikius prie įvairių šilumos šaltinių ir sistemų, AFC technika padeda išvengti didelių projektavimo klaidų ir sumažinti papildomų balansavimo įrankių poreikį.

Siekiant užtikrinti stabilų ir patikimą šildymą, svarbu palaikyti sistemoje statinį slėgį ir kokybiškus vandenų srautus. Be to, rekomenduojama įrengti patikimą temperatūros kontrolės sistemą patalpose: termostatus, pavaras (aktuatorius) ant kolektoriaus vožtuvų, kontrolerius jų komutacijai ir valdymui.

Praktiniai patarimai ir nauda

Planavimas ir kruopštus projektavimas leidžia pasiekti iki 40 proc. mažesnes šildymo kaštų sąnaudas lyginant su radiatorinėmis sistemomis. Dėl grindų inertiškumo šildymo efektas pasireiškia po kelių valandų, todėl svarbu įrengti tikslų automatinį reguliavimą, o kai būtina - galimybę nuotoliniam reguliavimui.

Šiltos grindys su teisingai įrengta sistema užtikrina komfortą: grindų paviršiaus temperatūra dažnai palaikoma iki 24-28 laipsnių C, o aplinkinis oras pasiekia komfortinę temperatūrą. Lemtinga, kad pastato sandarumas ir maži šilumos nuostoliai užtikrintų, jog grindų paviršiaus temperatūra nepersijungtų į nekomfortišką.

Temperatūros planavimas pagal patalpų tipus

Grindų šildymo vamzdžių ilgio skaičiavimai

Vamzdžio ilgio skaičiavimas atliekamas pagal formulę L = ((S/N)*1,1) + (l*2), kur S - patalpos ar kontūro plotas (m²), N - vyniojimo žingsnis (m), l - vamzdžio ilgis iki kolektoriaus. Pavyzdys: kontūro plotas 18 m², vyniojimo žingsnis 0,20 m, l = 4 m, tuomet L = ((18/0,20)*1,1) + (4*2) = 107 m. Vienam kontūrui rekomenduojama neviršyti 100 m ilgio, siekiant išvengti didelių temperatūros skirtumų ir slėgio kritimo.

Vamzdžio skersmuo turėtų būti parenkamas pagal patalpų dydį ir šiluminį apkrovimą: mažoms patalpoms - mažesni skersmenys (d16), didesnėms - didesni (d20). Dviejų kontūrų ar vieno kontūro sprendimai priklauso nuo patalpos dydžio ir šilumos poreikio.

Apžvalga apie išvadas

Grindų šildymo kolektoriai su AFC automatinio srauto reguliavimo technologija užtikrina patikimą ir lankų balansavimą, o jų pasirinkimas renovuojamuose pastatuose gali prisidėti prie sandarumo ir energijos taupymo. Kruopštus projektavimas ir tinkamas laidų išdėstymas leidžia pasiekti komfortą ir energinį efektyvumą.
