Pusiau plonas, tik 4 mm storio Genius Carbon® grindų šildymo kilimėlis yra itin universalus sprendimas renovacijoms ir naujoms statyboms. Sistema užtikrina 2 °C temperatūros skirtumą tarp grindų ir lubų, o toks šilumos paskirstymas suteikia idealų komfortą ir gali padėti sutaupyti 30-40% energijos.
Standartinės modulinių sistemų savybės
Modulinį šildymo kilimėlį ir tinklelį sudaro 12 standartinio dydžio modulių, kuriuos galima lengvai sujungti IP67 jungtimis. Kiekvieno modulis gali pasiekti iki 100 W/m² galios. Su papildomais įvairių dydžių ilgintuvais sistema paprastai prijungiama prie elektros tinklo.
Kiekvienas modulis suprojektuotas taip, kad naudotų 100 W/m² pačiomis nepalankiausiomis sąlygomis. Šią modulinę sistemą sudaro:
- 12 skirtingų dydžių šildymo elementai,
- 2 skirtingo ilgio ilgintuvai modulių tarpusavio sujungimui,
- 1 kabelis modulių pajungimui į elektros tinklą.
Grindų šildymo tinklelai

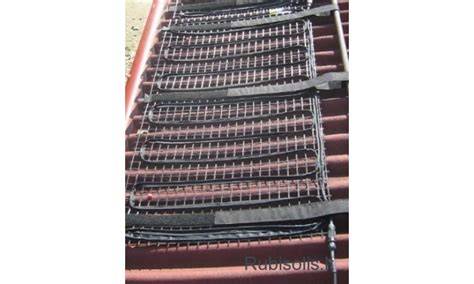

Grindų šildymo tinkleliai pagrįsti atspariu šarmams stiklo pluošto tinkleliu, kuris tarnauja kaip pagrindas šildymo laidininkams. Anglies pluošto kabeliai apsaugoti izoliacine juosta, siekiant sumažinti šilumos nuostolius į apačią. Gaminami 12 dydžių standartiniai moduliai, kuriuos galima patikimai sujungti patentuota IP67 jungtimi, 4 mm storio.
Elektros maitinimas - 230 V. Anglies pluošto kabeliai yra sujungti lygiagrečiai į vieną skirstytuvą, užtikrinant, kad sistema veiktų net ir tuo atveju, kai dalis kabelio pažeidžiamas. Šio modulio tikslas yra užtikrinti patikimą energijos paskirstymą visoje kilimėlio plokštumoje.
Grindų šildymo kilimėliai: pagrindinės savybės
Pagal užsakymą gaminami ir standartiniai modulinius kilimėlius sudaro šilumos izoliacijos, laidus ir atspindinčių sluoksnių konstrukcijos. Jie pagaminti iš anglies pluošto šilumos laidininkų ir montuojami po lyginamojo sluoksnio tarp jo ir naujų grindų arba ant senų grindų (plaukiojančių arba laminuotų).
Kilimėliai montuojami taip, kad nereikėtų papildomų betoninių sluoksnių, todėl lubų apkrova išlieka mažesnė, o įrengimas yra greitesnis. Jie gali būti klijuojami tiesiog ant šilumos izoliacijos sluoksnio ir užklijuojami plytelių klijais, o kilimėlių įrengimas paprastai nereikalauja sudėtingų matematinių skaičiavimų dėl atstumo tarp ritinių.
Įrengimo vietos ir planavimas
Prieš įrengimą būtina kruopščiai paruošti paviršių: švari, lygi grindų danga; būtina išlyginti paviršių ir užtikrinti, kad neliktų įtrūkių ar išsikišimų. Paviršiaus šiluminė izoliacija yra būtina siekiant sumažinti šilumos nuostolius.
Planavimas apima ir kambario formos bei dydžio įvertinimą, buferines zonas su kietais baldais ar įranga, atsižvelgiant, kad šildymas neturėtų būti išvestas po baldais. Schemoje pažymimi kontūrai, maitinimo šaltinis ir termostato vieta ant sienos (apie vieno metro aukštyje). Taip pat turi būti 20 cm atstumas nuo sienų, o kabelio ritinių tarpai turi būti ne mažesni kaip 10 cm.
Medžiagos ir apskaičiavimas
Reikalingas kabelio vatų tankis apskaičiuojamas pagal šildomo ploto dydį. Kabelio ilgis nustatomas pagal šildomo ploto ir pasirinktos galios tankio santykį. Tuo pačiu metu būtina užtikrinti, kad kabelis nepertrauktų grandinės.
Elektrinės instaliacijos patikra prieš klojimą yra būtina. Reikalingas papildomas laidų įrengimas skirstymo skydelyje, o drėgnose patalpose - įžeminimai ir RCD apsauga iki 30 mA vardinės srovės.
Temperatūros jutiklio montavimas ir reguliavimas
Termostatas - pagrindinis valdymo blokas, kuris iš analizės apie šilumos jutiklį įjungia/ išjungia šildymą. Jis montuojamas ant sienos apie 1 metro aukštyje. Temperatūros jutiklis įmontuojamas jutiklis kanale netoli kilimėlio, kad būtų galima atlikti remontą.
Klojimo būdai: kabeliai ir kilimėliai
Kabelis klojamas serpantininiu būdu atstumu ne mažesniu kaip 10 cm. Dviejų gyslių kabeliuose vienas laidas yra šilmos šaltinis, kitas iš karto uždaro grandinę.
Tinkliniai kilimėliai sudaryti iš plono kabelio pritvirtinto prie stiklo pluošto tinklo. Jie gali būti klijuojami į plytelių klijus be išankstinio betono išlyginamojo sluoksnio, o jų storis gali būti iki 10 cm. Kilimėliai su lipniu apatiniu paviršiumi gali būti pritvirtinti lengvai, o kilimėliai su elastingu pagrindu leidžia kurti sudėtingas konfigūracijas.
Grindų liejimas, plytelių klijavimas ir apdaila
Grindys užbaigiamos apsauginiu sluoksniu - plytelių klijams skirtu arba betono išlyginamuoju sluoksniu. Klijai turi būti skirti šiltoms pagrindoms, o sluoksnis turi būti 3 kartus didesnis už šildymo kabelio skersmenį. Plytelės klijuojamos tik kai išdžiūsta klijai ir išlyginamasis sluoksnis.
Ekspertai primena, kad elektriniai grindys dažnai yra įrengiami vietoj kitų šilumos šaltinių arba kaip papildomas šilumos šaltinis. Elektrinis grindų šildymas gali būti patikimas pasirinkimas mažoms erdvėms, pavyzdžiui, vonios kambariams, holams ar prieškambariams.
Energinės rekomendacijos ir eksploatacija
Šilumos poreikis priklauso nuo patalpos tipo: sausos patalpos be drėgmės - apie 80-120 W/m², drėgnos patalpos - 125-150 W/m², balkono/išorės erdvės ar nešildomos patalpos - iki 150-180 W/m². Jei patalpoje lubos aukštos arba šilumos poreikis didesnis, gali būti taikoma iki 200 W/m².
Prieš įrengimą būtina įsitikinti, ar esama elektros instaliacija atlaikys papildomą apkrovą. Elektriniai grindų šildymo kilimėliai dažnai yra sklandžiai integruojami su tuo pačiu reguliatoriumi kaip pagrindinis ar dubliuojantis šildymo šaltinis. Efektyvūs reguliatoriai su programavimo funkcija padeda taupyti energiją.
Apžvalga ir pasirinkimo kriterijai
Grindų šildymo kilimėliai yra greitas, lengvas ir efektyvus sprendimas, kai leidžiama įrengti papildomą šildymo sluoksnį be didelių lubų apkrovų. Kilimėliai dažnai renkasi ten, kur reikalingas minimalus grindų aukštis arba kur norima lengvas įrengimo procesas.
Svarbu: prieš įsigyjant ir įrengiant Grindų šildymo sistemą, pasirinkite tinkamą galią pagal patalpos tipą ir įsitikinkite, kad elektros instaliacija atlaikys papildomą apkrovą. Paprastai sausose patalpose - 80-100 W/m², drėgnuose - 125-150 W/m², patalpose su aukštomis lubomis - 150-200 W/m².
Galerija: infografikos ir vizualizacijos
Anglies pluošto grindų šildymas Šildymo sistemos Genius Carbon
Naudingos santraukos ir praktiniai patarimai
Grindų šildymo kilimėliai yra patogus sprendimas, kai norima greitai įrengti šilumą be didelių papildomų apkrovų luboms. Jie suteikia tolygų šilumos paskirstymą, o jų montavimas nepalieka didelių statybinių kliūčių.
Prieš planuojant projektą būtina atlikti energijos sąnaudų skaičiavimus ir įsitikinti, kad pasirinktas kilimėlio galingumas atitinka patalpų poreikius.
