Šildymas ir gyvenamųjų patalpų šildymas - svarbiausias šiandienos klausimas. Virtuvės, vonios kambario, tualeto ar prieškambario grindų paviršius dažnai būna vėsus keraminis paviršius. Vasarą šis veiksnys gali būti sveikintinas, tačiau žiemą šaltos grindys tampa problema, ypač šeimoms su mažais vaikais. Elektrinis grindų šildymas po plytelėmis yra priimtinas šios problemos sprendimo būdas. Grindinį šildymą lengva įrengti, jei žinote pagrindinius grindų šildymo po plytelėmis įrengimo būdus.
Kokios galimybės yra prieinamos
Didelė keraminių plytelių šiluminė galia yra privalumas bet kuriam grindų šildymo būdui. Yra kelios elektrinio grindų šildymo rūšys: kabelis; filmas; šildymo kilimėliai; strypas.
Naudojant kabelinį metodą, elektrinis grindų šildymas po plytelėmis įrengiamas klojant varžinį šildymo kabelį, kuris specialiais spaustukais tvirtinamas prie juostelių. Viengysliai kabeliai yra pigesni, tačiau dažniau naudojami dvigubi kabeliai, pasižymintys dideliu patikimumu. Kartais naudojamas kabelis su plastikine matrica tarp dviejų šilumą skleidžiančių laidininkų. Šiam šildymo būdui galima įsigyti gatavų rinkinių, kurių kaina priklauso nuo priedų, kabelio ilgio ir galios. Pilną rinkinį gali sudaryti net įrankiai. Ekonomiškiau savarankiškai pasiimti šildymo elementus ir savo rankomis įrengti grindų šildymą.

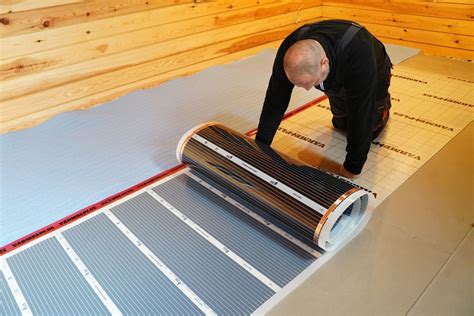

Infraraudonųjų spindulių plėvelės šildymas - brangus, bet saugus būdas, kai naudojamas lankstus plastikinis popieriaus lakštas su įmontuotais infraraudonųjų spindulių kaitinimo elementais.
Šildymo kilimėlius sudaro montavimo tinklelis, prie kurio pritvirtintas kabelis. Montuojant nereikia naudoti betono mišinio, dėl kurio padidėja lubų apkrova ir sumažėja lubų aukštis. Šį metodą lengva įdiegti, todėl jis labai populiarus. Galutinis grindinio šildymo pasirinkimas susijęs su optimalaus šilumos išsklaidymo apskaičiavimu. Šiuo atveju apskaičiuoti kilimėlių šildymo galią yra daug lengviau nei apskaičiuoti šildymo kabelių ilgius.
Šerdies metodu naudojami nuosekliai sujungti anglies pluošto strypai. Montavimo rinkinį sudaro anglies pluošto kilimėliai, kabeliai ir jungčių rinkiniai, o kitus elementus (šilumos reguliatorių, šilumos izoliaciją, bituminę izoliaciją, lipnią juostą ir t. t.) reikia įsigyti atskirai.
Paviršiaus paruošimas
Naudojant grindų šildymo įrengimo technologiją, prieš klojant šildymo elementus reikia kruopščiai paruošti paviršių. Šildymo kilimėlius ar kabelius galima kloti tik ant švarių ir lygių grindų be išsikišim ar įtrūkimų. Taip pat galima naudoti gruntą, betono lygintuvą arba grindų lygintuvą.
Paviršiaus šiluminė izoliacija
Siekiant sumažinti šilumos nuostolius ir efektyviai šildyti patalpą, ruošiant naudojamas šilumos izoliacijos sluoksnis. Priklausomai nuo reikiamo izoliacijos storio, naudojamos šios medžiagos: polistireninis putplastis; polistireninio putplasčio; polistireninis putplastis, dengtas folija; polistireninis putplastis; polistireninis putplastis, dengtas folija.
Balkonuose, lodžijose, virš nešildomų patalpų ar rūsių naudojamos iki 100 mm storio izoliacinės medžiagos (putų polistireno ir polistireninio putplasčio tipai). Plonam izoliaciniam sluoksniui naudojama plėvele dengta plėvelė (atspindintis plėvelės paviršius turi būti nukreiptas į viršų). Visi sujungimai ir siūlės užklijuojami folijos juosta. Vonios kambaryje grindinis šildymas, skirtas plytelėms klijuoti, papildomai padengtas hidroizoliacijos sluoksniu.
Maketavimas
Prieš įrengiant šildymo sistemą, ant popieriaus turi būti nubraižytas grindų planas. Jis naudojamas buferinėms zonoms su kietaisiais baldais, prietaisais, radiatoriais ir vamzdžiais atskirti. Šildymo sistemų nereikėtų tiesti po baldais ar prietaisais, nes tai papildomai apkrauna kabelius (kadangi šiluma negali išeiti į viršų, kabeliai perkaista).
Taip gaunamas netaisyklingas poligonas, įkomponuotas į kambario stačiakampį. Schemoje pažymėti būsimųjų elektrinių grindų kontūrai, maitinimo šaltinis ir termostato vieta ant sienos (maždaug vieno metro aukštyje). Taip pat turi būti užtikrintas 20 cm atstumas nuo sienų, o atstumas tarp kabelio ričių turi būti ne mažesnis kaip 10 cm. Iš popierinio brėžinio maketas perkeliamas ant paruošto grindų paviršiaus. Tinkamai suprojektuota grandinė sumažins šildymo sistemos įsigijimo išlaidas ir apsaugos kabelį nuo perkaitimo.
Medžiagos apskaičiavimas
Reikiamas kabelio vatų tankis apskaičiuojamas pagal šildymo sistemos užimamą plotą. Prieš perkant medžiagas reikia apskaičiuoti kabelio šildymo plotą ir galią. Tai galite padaryti naudodami kompiuterinę programą arba paprašyti pardavėjo padėjėjo. Kabelio ilgį galite apskaičiuoti patys, padauginę šildomo paviršiaus plotą iš pasirinkto galios tankio ir padaliję iš kabelio galios.
Priklausomai nuo patalpos savybių, elektrinio grindų šildymo energijos sąnaudos gali svyruoti nuo 100 iki 180 W/m². Sausoje, šildomoje patalpoje, kuri šildoma iš kito šaltinio, reikės iki 120 W/m². Jei drėgmė yra didelė, pvz., vonios kambaryje, naudojama iki 150 W/m². Balkone, lodžijoje arba nešildomoje patalpoje galia gali siekti iki 180 vatų/m². Grindinis šildymas po plytelėmis gali būti pagrindinis šilumos šaltinis, tai turi įtakos šildomos patalpos specifinei galiai.
Kabelio ilgis apskaičiuojamas taip: reikiamą specifinę šildymo galią padauginkite iš 100 ir padalykite iš kabelio galios. Skaičiavimai turi būti atliekami, kad vėliau nereikėtų nutraukti kabelio (tai visiškai draudžiama). Naudojant viengyslį šildymo kabelį, reikia atsižvelgti į tai, kad kabelio galas turi grįžti atgal į instaliacijos pradžią, o tai padidina kabelio ilgį. Klojant šildymo kilimėlius, atstumo tarp kabelių skaičiuoti nereikia. Sistemos našumas apskaičiuojamas pagal šildomą plotą.
Elektros instaliacijos tikrinimas
Po plytelėmis esančiam grindų šildymui reikia daug energijos. Prieš montuodami patikrinkite, ar esama elektros instaliacija tinka naujai apkrovai. Jei apskaičiuojant kabelio skerspjūvį nustatoma, kad šerdies skersmuo neatitinka reikalavimų, ji turi būti pakeista. Neprijunkite šildymo sistemos prie kištukinio lizdo. Geriausia prie skirstomojo skydo nutiesti papildomus laidus.
Planuojant elektros instaliaciją reikia atsižvelgti į elektros prietaisų galingumą. Jei jie suvartoja daugiau kaip 2 kW, jie turi būti prijungti prie atskirų saugiklių dėžučių. Elektros izoliacijai apsaugoti naudojamas liekamosios srovės įtaisas (RCD), veikiantis iki 30 mA vardine srove. Drėgnose patalpose naudojami įžeminimo laidininkai, sujungti su dideliais metaliniais objektais.
Temperatūros jutiklio montavimas

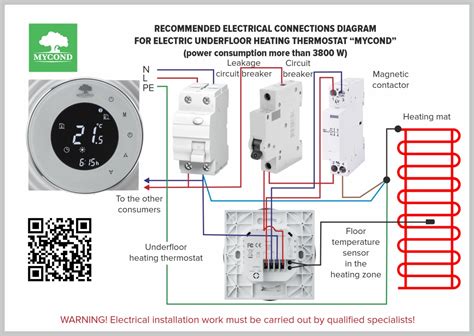

Ypatingą dėmesį reikia atkreipti į temperatūros reguliatoriaus ir temperatūros jutiklio prijungimo taisykles. Termostatas yra elektrinių grindų valdymo blokas, kuris apdoroja informaciją iš šilumos jutiklio ir išjungia bei įjungia šildymą. Reguliatorius gali būti programuojamas arba be iš anksto nustatytos programos; jis montuojamas ant sienos maždaug vieno metro aukštyje, prieinamoje vietoje.
Kabelis, jungiantis reguliatorių su šildymo sistema, tiesiamas kanalu ir specialiu vamzdžiu. Termostato laidas prijungiamas prie šilumos jutiklio, įrengto ne toliau kaip 40 cm nuo sienos tarp kabelių ritinių. Vamzdis turi būti sumontuotas be įlinkimų; jo sujungimo su šildymo sistema kraštas izoliuojamas sandarikliu, kad neprasiskverbtų į išlyginamąjį skiedinį. Temperatūros jutiklis taip pat yra kanale, kad jį būtų galima pasiekti remonto atveju.
Kabelio arba termo kilimėlio klojimas
Prieš pradėdami montuoti kabelinį grindų šildymą, turite išmatuoti kabelio varžą. Kabelis klojamas serpantinu apskaičiuotu atstumu (ne mažesnis kaip 10 cm) naudojant specialią tvirtinimo juostelę. Kartais įrengiamas sutvirtinimo tinklelis, prie kurio kabelis tvirtinamas plastikiniais spaustukais. Kabelio ritei sutvirtinti galite naudoti tvirtinimo juosteles su skylutėmis. Nuo sienų turi būti ne didesnis kaip 20 cm atstumas.
Montuojant viengyslį kabelį, jo galą būtina nuvesti iki pradinės montavimo vietos, nekertant kitų gyslų. Dviejų gyslų kabeliuose vienas laidas yra šilumos šaltinis, o kitas uždaro grandinę, todėl kabelio gale yra jungiamoji įvorė. Kabelis klojamas paruošus paviršių, atlikus šilumos izoliaciją (ir, jei reikia, hidroizoliaciją) ir padengus nedideliu betono išlyginamuoju sluoksniu. Kartais kabelis montuojamas tiesiai į betono pagrindą. Šildymo paviršius montuojamas statmenai sienai, ant kurios pastatytas termostatas.
Tinkliniai termo kilimėliai sudaryti iš plono kabelio, pritvirtinto prie stiklo pluošto tinklelio. Kilimėliai gali būti klojami ir be išankstinio betono išlyginamojo sluoksnio, klojant juos į plytelių klijus, padidinus jų storį iki 10 cm. Yra termo kilimėlių modelių su lipniu apatiniu paviršiumi, kurį tereikia prispausti prie grindų, kad būtų užtikrintas patikimas tvirtinimas. Kilimėliai su elastingu pagrindo gali būti ištempti, kad būtų galima sukurti sudėtingas šildymo modelių konfigūracijas.
Šildymo kilimėlius galima įrengti paprasčiau nei kabelių kilimėlius: nereikia apskaičiuoti atstumo tarp ričių, nereikia lenkti kabelio. Tačiau svarbu žinoti, kaip teisingai įrengti grindinį šildymą šiuo metodu. Kilimėliai prie šilumos izoliacijos sluoksnio turėtų būti tvirtinami lipnia juosta, išlaikant iki 10 cm atstumą tarp šildymo fragmentų ir apie 20 cm atstumą nuo sienos. Darant išlenkimus, kilimėlius galima apkarpyti neliečiant kabelio ir padaryti reikiamus išlenkimus. Sumontavus elektros sistemą, reikia patikrinti jos atsparumą.
Grindų liejimas ir plytelių klojimas
Elektrinio grindų šildymo įrengimas baigiamas apsauginiu sluoksniu. Tai gali būti betoninių grindų išlyginamasis sluoksnis arba užpildas. Dažniausiai tiesioginiam keraminių plytelių klojimui naudojamas specialus klijų mišinys. Grindinio arba klijų sluoksnio storis turėtų būti 3-5 cm. Kartais klijų sluoksnis tepamas du kartus: pirmiausia padengiami kilimėliai arba kabelių kontūrai, o tada tepamas kitas plytelėms kloti skirtas sluoksnis.
Keraminių plytelių klijai turi būti skirti šiltiems pagrindams, tokie mišiniai parduodami specialiai paženklinti arba su nuoroda į darbinės temperatūros diapazoną. Klijai turi būti klijuojami ant šildomosios dalies taip, kad nesukeltų mechaninių pažeidimų ir nesusidarytų oro tuštumų. Plytelių klijų sluoksnis turėtų būti 3 kartus didesnis už šildymo kabelio skersmenį. Grindis galima naudoti, kai išlyginamasis sluoksnis ir klijai visiškai išdžiūsta.
Eksperto patarimai -- grindų plytelių klijavimas VI filmas
Elektrinis šildymas pasiteisina tuomet, kai nėra galimybės ar noro naudoti kitą šilumos šaltinį - dujas, kietąjį kurą ar šilumos siurblį, arba kai norima pašildyti nedideles patalpas ir mažus grindų plotus - vonios kambarį, holą, priepirtį ir pan. Taip pat ekonomiškai pasiteisina A+ klasės ar pasyviuosiuose namuose, kur šilumos poreikis nedidelis. Tokiu atveju nereikia katilinės, elektrinį šildymą įrengti pigiau, labai patogu jį valdyti. Neretai elektra šildomos grindys įrengiamos kaip dubliuojanti šildymo sistema.
Grindų šildymo kilimėlis - tai tas pats elektrinis kabelis, tik jau pritvirtintas prie lankstaus tinklelio, o kilimėlio paklojimas daug greitesnis ir paprastesnis. Kilimėliams dažniausiai naudojami mažesnio galingumo kabeliai. Kilimėlius verta rinktis tada, kai taupomas patalpos aukštis, kai ant grindų negalima lieti storesnio betono sluoksnio. Ant elektrinio šildymo kilimėlio galima tepti klijus ir klijuoti plyteles.
Prieš įsigyjant grindų šildymo sistemą reikia įsitikinti, ar jai pajungti užtenka elektros galingumo. Paprastai įrengiant šildomas grindis (ne pagrindinį šilumos šaltinį) sausose patalpose, reikia 80-100 W/kv. m, šlapiose - 125-150 W/kv. m, patalpose su aukštomis lubomis - 150-200 W/kv. Iki 40 proc. elektra šildomų grindų energijos sąnaudų priklauso nuo termoreguliatoriaus pasirinkimo. Geriau rinktis tikslesnius elektroninius nei elektromechaninius. Be to, elektroniniuose reguliatoriuose yra ir programavimo funkcija, kai galima nustatyti, kad šildymas tam tikru laiku išsijungtų, vėl įsijungtų ir t. t.
Grindų danga virš elektra šildomų kilimėlių gali būti iš bet kurios medžiagos, jei tik gamintojas nenurodo, kad tokiam tikslui netinkama. Grindų šildymo kabelius galima montuoti į 3-5 cm storio betono sluoksnį. Tokie kabeliai pigesni, tačiau jų įšilimo laikas ilgas - 4-6 val. ir tai netinkama sistema, kai norima temperatūrą žeminti tam tikrais laiko tarpais, pavyzdžiui, naktį. Tokiu atveju geriau tinka šildymo kilimėlis arba plonas kabelis tiesiog į plytelių klijus ar išlyginamąjį sluoksnį. Tokia sistema įšyla per 45-60 min. Efektyvesnė sistema bus, jei po kabeliais paklojama speciali šilumos izoliacinė plokštė - grindų konstrukcija įšyla maždaug per 20 min.
| Patalpos tipas | Rekomenduojama galia (W/m²) |
|---|---|
| Sausos, šildomos patalpos (papildomas šildymas) | 80-120 |
| Drėgnos patalpos (pvz., vonios kambarys) | 125-150 |
| Balkonai, lodžijos, nešildomos patalpos | 150-180 |
| Patalpos su aukštomis lubomis (kaip pagrindinis šildymas) | 150-200 |
Svarbu: Prieš įrengiant grindinį šildymą, būtina įsitikinti, ar elektros instaliacija atlaikys papildomą apkrovą. Visus elektros sujungimus turi atlikti kvalifikuotas elektrikas.
