Grindinio šildymo elektra įrengimas paprastesnis, nei šildymo vandeniu.
Tam reikalingas vos 80-120 W/m2 galingumas, o visos sistemos montavimo gylis nuo grindų paviršiaus siekia vos 2,5-5 cm.
Principas panašus kaip ir šildant grindis vandeniu.
Šildymo kabelis jokiu būdu negali būti trumpinamas ar karpomas.
TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis.
TASSU kabelių sujungimo movos yra ypatingai patikimos, pagamintos gamykloje, ir montuotojams nekyla problemų su jų pajungimu.
TASSU kabeliai yra 20 W/m (U = 230 V).
Naudojami betoninėse grindyse.
Tinkamiausias grindų šildymo būdas - instaliavimas betoninėse grindyse.
Paprastai, tiesioginio šildymo instaliuojamoji galia betoninėse grindyse yra 80 - 120 W/m 2 .
Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m 2 .
Dalinai akumuliuojamam šildymui įprasta instaliuoti 100 - 150 W/m 2 , iki 180 W/m 2 .
Šildymo kabelio kilimėlio instaliavimas Grindinio šildymo elektra įrengimas paprastesnis, nei šildymo vandeniu.
Tam reikalingas vos 80-120 W/m2 galingumas, o visos sistemos montavimo gylis nuo grindų paviršiaus siekia vos 2,5-5 cm.
Principas panašus kaip ir šildant grindis vandeniu.
Dviejų laidininkų grindų šildymo behalogenio kabelio kilimėlis, pagamintas iš nekenksmingų medžiagų.
Šildymo kilimėlio ypatumas ir yra tas, kad jį galima tiesiogiai dengti plytelių klijų sluoksniu, siekiančiu 1,5 cm.
Storas skiedinio sluoksnis reikalingesnis montuojant vienagyslį grindų šildymo kabelį, nes jis skleidžia didesnį elektromagnetinį lauką, kenksmingą sveikatai.
Tuo tarpu dviejų laidininkų šildymo kabelio skleidžiamas elektromagnetinis laukas yra 5 kartus mažesnis.
Be to, būtinybė betonuoti dvigyslį šildymo kilimėlį storu sluoksniu atkrenta norint išvengti nepageidaujamų grindų aukščių svyravimų pereinant iš vienos patalpos į kitą, arba kai nėra galimybės užbetonuoti kilimėlį - pvz., patalpose su neaukštomis lubomis.
Susiplanuojama ir nusibraižoma būsima šildymo kilimėlio klojimo schema.
Parenkamas reikiamo išmatavimo ir galingumo kilimėlis, pasižymima jungiamojo laido ir galinės movos bei temperatūros daviklio vieta.
Šildymo kabelis klojamas ant armatūros tinklo ir lengvai pritvirtinamas.
Armatūros tinklas būtinas tam, kad sutvirtintų perdengimo konstrukcijas.
Sumontavus šildymo įrangą svarbu patikrinti jos veikimą.
Šildymo kilimėlis dengiamas grindų išlyginamuoju sluoksniu (iki 5 cm storio).
Tačiau jis nebūtinas.
Vietoj storo skiedinio sluoksnio dviejų laidininkų šildymo kilimėlį galima iš karto dengti plytelių klijais (iki 1,5 cm storio).
Kilimėlį padengus 1,5 cm plytelių klijų sluoksniu, jis išlyginamas dantyta mentele.
Dengiant plytelių klijais ir skiedinio sluoksniu, mišiniuose neturi būti oro tuštumų susidarymo aplink kabelį ir movas, nes tai gali sukelti leidžiamos temperatūros viršijimą, kabelio ir movų paviršių perkaitimą ir pažeidimą.
Todėl, ruošiant skiedinį arba klijus, juos reikia labai gerai sumaišyti.
Atliekant darbus privalu vadovautis gamintojo rekomendacijomis ir instrukcijomis.
Grindys pradedamos šildyti maždaug po 4 savaičių baigus betonuoti, kai betonas būna pakankamai sukietėjęs.
Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą.
Dauguma grindų dangų gali būti naudojamos grindų šildymui.
Didelio terminio laidumo grindys, kaip kad keramikinės plytelės jaučiamos gan vėsios, jei šildymas nepakankamas.
Optimali grindų temperatūra priklauso nuo konkrečių dangos charakteristikų, bei individualių žmogaus pojūčių.
Kiliminės dangos ar linoleumas ne pati geriausia grindų šildymo danga.
SVABRU: Kiliminės dangos, linoleumas, buko parketas netinka kaip šildomų grindų dangos.
Kiekvienu atveju pasitikrinkite grindų dangos tinkamumą grindiniam šildymui pas gamintojo atstovą.
Grindinio šildymo kabelio kilimėlio instaliavimas.
1. Pasirenkamas bendras patalpos, pageidaujamas instaliuoti galingumas 80 - 120 W/m 2 , siekiant komforto ar jaukių grindų, arba 100 - 150 W/m 2 kaip pagrindinis patalpos šildymas.
Skaičiuojamas šildomas grindų plotas A h , t.y. plotas kuriame bus instaliuotas kabelis.
Tai plotas atmetus plotą po stacionariais baldais ar kitais įrengimais.
Jei tokių nėra - bendras ir šildomas patalpos plotas sutaps.
PASTABA: Šildymo kabelis neturėtų būti instaliuojamas po stacionariais baldais be kojų, kaip spinta, bufetas, sofa; vonia, dušo kabina, židiniu, taip pat po sienomis ar pertvarų konstrukcijomis.
2. Tinkama galia dalinai akumuliuojamam grindų šildymui yra apie 2 kartus didesnė už patalpos šilumos nuostolius.
3. Reikia pasitikrinti, kad atstumas tarp vingių būtų tarp 10…20 cm, kai grindų danga yra keramikinės plytelės ar sintetinis laminatas, ir 15…25 cm kai danga yra parketas.
Jei atstumas yra didesnis rekomenduojamojo, parenkamas kito galingumo, bei ilgesnis TASSU kabelis.
4. Šildymo kabelis betoninėse grindyse betonuojamas vienu sluoksniu.
Betoninės grindys gali būti betonuojamos vienu arba dviem betonavimais.
Vienu betonavimu dirbant, betono sluoksnis gali būti iki 100 mm storio, ir tai yra patogiau dirbant.
SVABRU: montuojant ir projektuojant vadovautis “Elektros saugos taisyklių” (EST), “Vartotojų elektros įrenginių techninio eksploatavimo taisyklių “ (EET) ir “Elektros įrenginių įrengimo taisyklių” (EĮĮT) reikalavimais.
Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas.
1. Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą.
2. Hidroizoliacinė plėvelė skirta sulaikyti galimą drėgmės skverbimąsi į izoliacinį sluoksnį.
Tai gali būti šalčio tiltų izoliacijoje susidarymo priežastis.

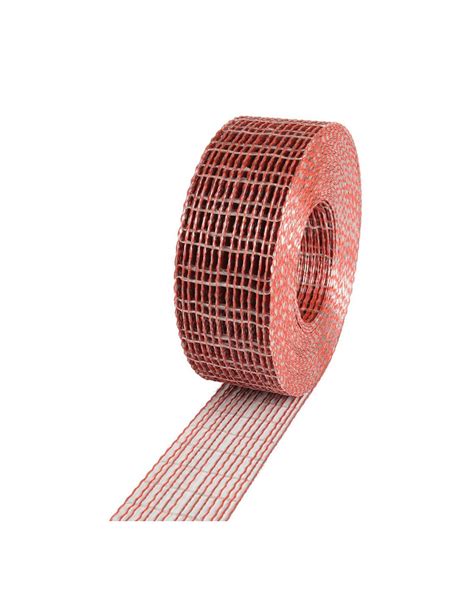

3. 5 - 10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5mm vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo pat ir šildymo kabeliui pritvirtinti.
PASTABA : Atstumui tarp izoliacijos ir armavimo tinklo su kabeliu išlaikyti gerai tinka plastikiniai intarpai.
Tai pigiausias kabelio montavimo būdas.
Prie armavimo tinklo kabelis gali būti tvirtinamas plastikiniais dirželiais arba kitu būdu.

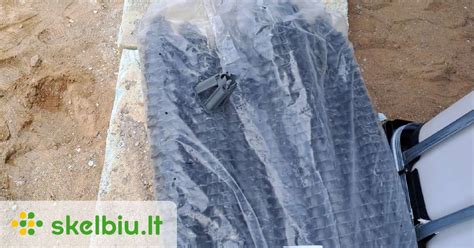

4. Kabelis išdėstomas ant armavimo tinklo ir lengvai pritvirtinamas, kad prireikus galima būtų nesudėtingai pakeisti kabelio fiksavimo vietą.
Nusprendus, kad šildymo kabelis taisyklingai paklotas, jis galutinai pritvirtinamas.
Taip pat tvirtinamos jungiamojo laido ir galinė movos.
Dėmesio: Šildymo kabelis negali būti per arti termoizoliacijos paviršiaus.
Taip pat kabelis neturi būti per stipriai priveržtas prie armavimo tinklo.
Sujungimo ir galinė movos turi būti toje pačioje aplinkoje kaip ir šildymo kabelis, jų negalima lankstyti, jos turi būti pritvirtintos prie pagrindo.
5. Grindų temperatūros reguliatoriaus daviklis montuojamas sandariame apsauginiame vamzdelyje.
Vamzdelio storis turi būti pakankamas, o vidinės sienelės lygios, kad prireikus būtų galima lengvai pakeisti daviklį.
Vamzdelis montuojamas vienodu atstumu tarp šildymo kabelio vingių ir tvirtinamas prie armavimo tinklo.
Jis negali kirsti šildymo kabelio.
Vamzdelio galas užsandarindamas, paliekant labai mažą plyšelį, kad galimas kondensatas vamzdelyje susigertų i betoną, bet tuo pat betonas nepakliūtų į vamzdelį.
6. Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užliejimą ir po jo.
Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0.95…1,10 karto.
Izoliacijos varža turi būti didesnė nei 0.5 M W .
Matavimo rezultatai surašomi specialioje lentelėje.
Pažeidus šildymo kabelį, remontuojama XBM 302 movos pagalba.
7. Svarbiausias reikalavimas - kad armavimo tinklas su šildymo kabeliu būtų liejamo betono sluoksnio viduryje.

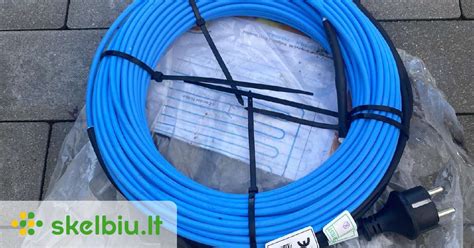

Darbo vietos paruošimas betonavimo darbams.
Pagrindas išvalomas nuo galinčių pažeisti šildymo kabelį elementų.
Šildymo kabelis negali liestis prie termoizoliacijos ar ją kirsti.
TASSU šildymo kabelis negali būti karpomas ar kitaip trumpinamas, o taip pat ilginamas.
Visą laiką reikia pasirinkti reikiamo ilgio kabelį.
PASTABA: Arčiau išorinių pastato sienų (iki 1 m) atstumas tarp šildymo kabelio vijų turėtų būti mažesnis nei patalpos viduryje (bet neviršyti minimalaus rekomenduojamo atstumo).
Tai kompensuoja didesnius šilumos praradimus prie sienų.
Šildymo kabelis betoninėse grindyse betonuojamas dviem sluoksniais.
Grindų betonavimas dviem sluoksniais tikslingas turint didesnius plotus, kai betonavimas vienu sluoksniu nepatogus.
Bendra instaliavimo instrukcija išlieka tokia pati, tik pirmasis betono sluoksnis su armavimo tinklu užpilamas be šildymo kabelio.
Jam sustingus, tvirtinama montavimo uosta XBC 1230 su kabelio fiksatoriais kas 30 mm, tvirtinamas šildymo kabelis, betonuojamos grindys.
Atstumas tarp tvirtinimo juostų apie 1 m.
Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs.
SVABRU: Per pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso.
Jeigu šildymas įjungiamas per anksti, betonas aplink kabelį džiūsta greičiau, susidaro tuštumos, šildymo kabelis gali sugesti.
Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangai.
Tai rekomenduojama, kad paviršiaus drėgmė ir temperatūra būtų tokia kaip ir aplinkos, bei grindų dangos.
Visos naudotos grindų dangos klojimo medžiagos (klijai, lakas ir t.t.) turi pilnai išdžiūti prieš įjungiant grindų šildymą.
Klojant grindų dangą, vadovautis dangos gamintojo rekomendacijomis ir instrukcijomis.

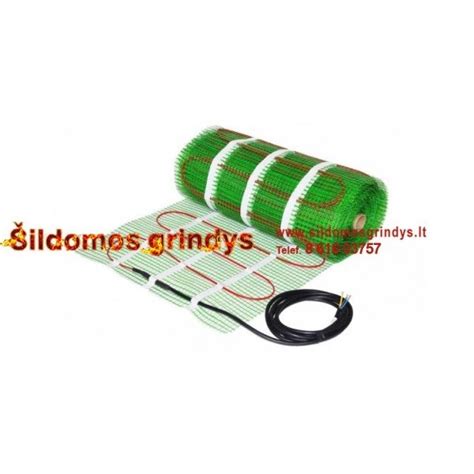

ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu.
Dviejų laidininkų grindų šildymo behalogenio kabelio kilimėlis , pagamintas iš nekenksmingų medžiagų, žemiausia montavimo temperatūra +5 ° C, nominali įtampa 230V, galingumas 100W/m 2 siekiant jaukumo arba 160W/m 2 drėgnesnėse ir vėsesnėse patalpose, kur reikia daugiau šilumos, kilimėlio plotis 0,46cm, šildomas plotas apie 50 cm, dviejų laidininkų jungiamojo laido ilgis 3m.
Pasiplanuojama ir nusibraižoma būsima šildymo kilimėlio klojimo schema.
Parenkamas reikiamo išmatavimo ir galingumo kilimėlis, pasižymima jungiamojo laido ir galinės movos bei temperatūros daviklio vieta.
Padaromas griovelis temperatūros daviklio vamzdeliui, kad jo paviršius butu tame pačiame lygyje kaip ir šildymo kilimėlio klojimo paviršius, kad kuo mažiau išsikeltų grindys.
Vamzdelio išlenkimas negali būti per staigus, kad prireikus juo lengvai būtų galima pakeisti daviklį.
Vienas vamzdelio galas grindyse užsandarindamas (pvz. izoliacine juosta), antrasis privedamas prie temperatūros reguliatoriaus montažinės dėžutės.
Vamzdelis montuojamas vienodu atstumu tarp kilimėlio šildymo kabelio vingių.
Jeigu senasis grindų paviršius lygus ir švarus, galima klijuoti šildymo kilimėlio tinklelį tiesiai prie jo.
Jungiamasis kabelis instaliaciniu (Ø 16) vamzdeliu privedamas prie montažinės dėžutės.
Šildymo kilimėlį ThinMat galima padalinti atsargiai kerpant lipniąją jo dalį, kad būtų išvengta bet kokių kabelio pažeidimų.
Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užliejimą ir po jo.
Šildymo kilimėlis dengiamas šildomų grindų išlyginamuoju sluoksniu arba plytelių klijais.
Jungiamoji kabelio ir galinė movos turi būti tame pačiame sluoksnyje.
Sluoksnis gali būti iki 15 mm storio.
Be keramikinių plytelių, grindų danga gali būti parketas (iki 16 mm), kamštinė ar plastikinė danga (iki 10 mm), ar kitos dangos, kurių gamintojų rekomendacijose numatytas šildymas.
Šildymo kilimėlis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir t.t.
Minimalus kilimėlio kabelio lenkimo spindulys 30 mm.
prireikus, šildymo kabelį nesunku atlaisvinti nuo lipnaus tinklelio ir lipnia juosta, esančia pakuotės komplekte, priklijuoti prie grindų.

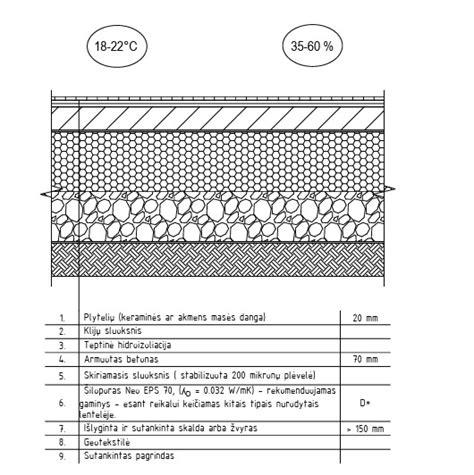

ThinMat kilimėlio klojimo schema ypatingai šlapiose patalpose.
Čia yra būtina hidroizoliacija ir pan.
ThinMat šildymo kilimėlis reguliuojamas grindų temperatūros reguliatoriumi ECO 10FJ ar ECO 16FR.
Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę, kaip papildomą priemonę apsaugai nuo elektros smūgio ar gaisro.
Šildymo kabelio izoliacijos varžą ( R e ), kaip ir laidininkų varžą ( R ) reikia tikrinti prieš užliejimą ir po jo, ar po instaliavimo po medinėmis grindimis.
Matavimo rezultatai surašomi specialioje lentelėje esančioje montavimo instrukcijoje, kas yra šildymo kilimėlio garantijos pagrindas.
Šildymo kabelio varža matuojama tarp dviejų kabelio laidininkų, o kabelio izoliacijos varža tarp laidininko ir jungiamojo kabelio įžeminimo laido, prijungto prie įžeminimo įrenginio.
Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0,95…1,10 karto.
Izoliacijos varža turi būti didesnė nei 0,5 M W .
Kintama elektros srovė (195…250 VAC, 16 A, 50 Hz) jungiama prie L - fazė ir N - nulis, gnybtų.
Naudojama 16 A ar mažesnio nominalo automatinis išjungiklis, bei 30 mA srovės nuotėkio relė.
Šildymo kabelio laidininkai ir įžeminimas jungiamas kaip parodyta paveikslėlyje.
Jeigu papildomu jungikliu į “∆T“ simboliu pažymėtą gnybta paduodama Įtampa (230 V), įsijungia temperatūros kitimo režimas, t.y. automatiškai iki 15 laipsnių žeminama arba iki 5 laipsnių aukštinama temperatūra nuo pasirinktos reguliatoriuje bei kinta grindų paviršiaus temperatūra.
Po temperatūros reguliatoriaus rankenėle esančiais ribotuvais galimas minimalus ir maksimalus temperatūros apribojimas (kad nereguliuotų mažamečiai vaikai).
TASSU šildymo kabeliai tiesioginiam ar dalinai akumuliuojamam šildymui.
Nominali įtampa ~220 - ~230 V.
Galingumas 20 W/m.
Jungiamojo laido ilgis 2.5 m.
Žemiausia montavimo temperatūra -15 ° C.
TASSU šildymo kabelio parinkimo lentelė (~230V; 20 W/m).
ThinMat grindų šildymo kilimėliai.
Nominali įtampa 230 V.
Žemiausia montavimo temperatūra +5 C.
Jungiamojo laido ilgis 3m.
Behalogeniai jungiamasis ir šildymo kabeliai.
ThinMat pakuotėje yra 80 cm lankstaus instaliacinio vamzdelio davikliui ir speciali lipni juosta nuo tinklelio nuimtam kabeliui prie grindų klijuoti.
Apsauginis grindų termostato ECO 10FJ dangtelis, skirtas termostato montavimui drėgnose patalpose, IP 44 apsaugos klasė.
Šildymo kabeliais sistema nematoma.
Žiemą, kai lauke -23 laipsniai, vidutiniškai namo šilumos nuostoliai sudaro apie 60-80 W/m2, atsižvelgiant į namo termoizoliacines savybes bei vietos klimatines sąlygas.
Norint juos kompensuoti, reikia instaliuoti tam tikro galingumo šildymo sistemą.
Reikia atkreipti dėmesį į tai, kad reikalingas galingumas turėtu būti apie 30% didesnis už šilumos nuostolius tam, kad sistema prireikus gebėtu greičiau padidinti temperatūrą.
Gyvenamuose plotuose, biuruose į šildomą plotą reikėtu instaliuoti 100 - 120 W/m2.
Vonių patalpose rekomenduojama instaliuoti 120 - 150 W/m2, nes vonios kambaryje reikia aukštesnės temperatūros, be to, laisvas grindų plotas paprastai yra mažesnis negu bendras vonios plotas (dėl santechnikos įrangos, vamzdžių ir pan.), todėl reikiamas instaliuoti galingumas laisvame plote yra proporcingai didesnis.
Grand Meyer grindų šildymas plačiai naudojamas vonios kambariuose, virtuvėse, koridoriuose, gyvenamosiose patalpose, biuruose, parduotuvėse ir pramoniniuose objektuose.
Sistema gali būti naudojama kaip pagrindinis arba papildomas šildymo sprendimas.
