Grindų šildymo konstrukcijos: polistirolo sluoksnis, storis, izoliacija ir šilumos laidumas

Grindinis šildymas (šildomos grindys) - tai žemos temperatūros sistema, kuri šilumą paskirsto per visą grindų paviršių ir sukuria tolygų, komfortišką mikroklimatą. Šios sistemos efektyvumą lemia trys pagrindiniai parametrai: tinkamai parinktas šildymo tipas (vandens arba elektrinis), teisingai suprojektuotas kontūrų tankis ir kokybiškai įrėminti konstrukciniai sluoksniai. Sistema veikia žemos temperatūros režimu (25-35 °C diapazone), todėl šiluma tolygiai įšildo betoną ir grindų dangą.

Kokie parametrai svarbiausi grindų šildymui

Vandens sistema → nauja statyba. Vandens sistema su šilumos siurbliu → optimaliausia. Vandens sistema → pastoviam režimui. Dideliems plotams reikia žemos temperatūros šilumos šaltinio, tolygios šildymo galios ir hidraulinio subalansavimo. Vandens sistema >25-30 m². Elektrinė → vonioms, pavienėms zonoms. Vinilinė danga tinka grindiniam šildymui tik kai dangos ir pakloto bendra šiluminė varža neviršija 0,15 m²K/W. Dėl didelio tankio ir mažo storio vinilas greitai įkaista ir efektyviai perduoda šilumą.

Medžiagos ir dangos, tinkamos grindų šildymui

• Vinilinė danga - tinka tik su atitinkama šiluminės varžos riba.

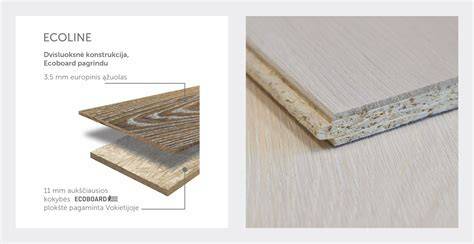

• Inžinerinė mediena - tinka kai gamintojas leidžia eksploatuoti esant 27-29 °C paviršiaus temperatūrai.
• Kiliminė danga - galima tik kai visas sluoksnis virš šildymo sistemos (danga + paklotas) neviršija 0,15 m²K/W.
• Įprastos dangos turi būti pažymėtos, kaip tinkamos naudoti su šildomomis grindimis.

Polistireno putplasčio (polistirolio) naudojimas šiltinant grindis

Grindų šiltinimas polistireniniu putplasčiu atliekamas kai jas iš išorės veikia šalta aplinka. Pagrindas turi būti šiltas, sausas ir lygus. Svarbu nebūti sušalusių grunto fragmentų ar organinių teršalų. Pagrindas turi būti patikimai sutankintas, o jei reikia, virš grunto galima aukštinti sutankinto smėlio, žvyro ar skaldos sluoksnį.

Pagrindai ir izoliaciniai sluoksniai

Grindų montavimas gali vykti ant grunto, ant perdangos, arba ant lagų. Skirtingi pagrindai reikalauja skirtingų montavimo būdų ir medžiagų. Dažniausias pasirinkimas - grindys ant grunto arba ant perdangos. Ant sutankinto žvyro klojama geotekstilė arba hidroizoliacinė plėvelė apsauganti viršutinius šiltinimo sluoksnius nuo vandens ir drėgmės. Dažnai naudojama stabilizuota 200 mikronų storio polietileno plėvelė.

Grindų šiltinimo mazgas ant grunto arba perdangos įrenginėjamas iš kelias sluoksnių:

1. Grindų danga
2. Armuotas betonas
3. Skiriamasis (stiklo ar plėvelės) sluoksnis
4. Šiloporas Neo EPS 50-100 (priklausomai nuo apkrovos)
5. Išlyginta ir sutankinta skalda arba žvyras
6. Geotekstilė
7. Sutankintas gruntas

Kiek storio turi būti izoliacijos sluoksnis?

Grindų šiltinimo storis priklauso nuo energijos efektyvumo klasės ir norimos varžos. A++ klasei gali prireikti 30-40 cm polistireninio putplasčio sluoksnio siekiant varžos R ≈ 8 m²K/W. B klasei pakanka 15-20 cm, o kai kuriais atvejais - 20-30 cm, priklausomai nuo pastato konstrukcijos ir tikslų. Toliau pateikta orientacinė lentelė (ant grunto su šilumos izoliacija po armuoto betono sluoksniu):

Jeigu grindų šiltinimas vykdomas renovacijoje ar mažo energinio suvartojimo pastatuose, gali būti taikomi ir plonesni sluoksniai - priklausomai nuo esamos konstrukcijos ir įrengimo sąlygų. Plokštės dažnai klojamos su siūlių persidengimu, kad būtų išvengta šilumos tiltelių.

Skalbinių sprendimai ir svarbios montavimo gairės

Betono sluoksnio storis ir šilumos izoliacijos sluoksnių sujungimas turi būti atitinkamai įrengtas. Minimalus betono sluoksnio storis virš vamzdelių - 30-45 mm, priklausomai nuo naudojamo skiedinio ar betono. Liejant betono ar skiedinio, patalpos temperatūra turi būti ne mažesnė kaip 5°C bent 3 dienas. Temperatūrinės siūlės svarbios norint išvengti įtrūkimų dėl besiplečiančio betono. Siūlės įrengiamos perimetrinėse sienose ir durų angose, o jų vietos grindų dangos atkurimuose turi būti atkartotos.

Temperatūrinės siūlės ir garsas

Temperatūrinių siūlių įrengimas skersai patalpos priklauso nuo patalpos ilgio ir pločio santykio. Jei vienas patalpos matmenų viršija 8 m arba santykis didesnis nei 2:1, būtina įrengti siūlę. Grindų dangos turi būti pasirenkamos taip, kad jų šiluminė varža leistų tolygiai dalinti šilumą. Plūdrios grindys, plokštės iš polistireninio putplasčio su tarpiniu sluoksniu, ir užtvirtinimas siūlių metu padeda pasiekti gerą garso izoliaciją tarpaukštinėse perdangose.

Garso izoliacija ir papildomi sprendimai

Triukšmas pastatuose sklinda oru ir per perdangas. Smūgio garso izoliaciją užtikrina plaukiojančios grindys ir tam tikrų plokščių naudojimas. Etaloninis sprendimas - ETNA EPS T plokštės ir sluoksniai su armatūrinčiu skiediniu. Tarpaukštinių perdangų garso izoliacijai svarbus bendras konstrukcijos svoris, storis ir sluoksniavimas. Garso izoliacijai naudotinos plėvelės su šilumos atspindžiu (Fortex Thermo) ir kitos hidroizoliacinės plėvelės.

Elektrinės grindų šildymo sistemos

• Šildymo kabelis - universalus variantas; tinka renovacijai, kai norima tik grindų šiluma be aukšto lygio šilumos laidumo.
• Šildymo kilimėliai/kabeliai - dažnai naudojami kartu su tinkleliu, galima klijuoti tiesiai po danga.
• IR plėvelė - plonas metodas, tinka kai norima greita šiluma, bet dažnai neskirta plytelių klijavimui.

Prieš klojimą būtina išvesti atskirą grandinę nuo skydelio, užtikrinti kabelio varžą, įrengti RCD ir teisingą jungimą. Termostatai su programavimu leidžia pasiekti 20-40% energijos taupymą lyginant su paprastais termostatais. Dažnai reikia trijų ar keturių eigų maišytuvų norint reguliuoti grįžtančio šilumnešio temperatūrą. Programuojamų termostatų dėka galima nustatyti paros ir savaitės temperatūros pokyčius, kad būtų pasiektas optimalus komfortas ir energijos taupymas.

Montavimo etapas ir rekomendacijos

Svarbiausia - laikytis technologinės sekos: iškaitinimas ir aušinimas turi būti atliekami kruopščiai. Prieš pradedant projektavimą ir montavimą būtina atlikti šiluminę-techninę analizę ir įvertinti šilumos nuostolius. Patalpos turi būti apsaugotos nuo lauko oro sąlygų, o grindys - lygios. Jei grindys nelygios - naudoti savaime išsilyginančius mišinius. Temperatūros siūlių įrengimas būtinas tam, kad būtų užtikrintas ilgalaikis ir patikimas grindų įšilimas be įtrūkimų. Be to, reikia atsižvelgti į grindų dangos šiluminę laidumą prieš perkant dangą ar paklotą, nes nuo to priklauso visos sistemos efektyvumas.

Skirtingų konstrukcijų variantai leidžia derinti vandens ir elektros sistemas, o montavimo sprendimai priklauso nuo pagrindo tipo: grindys ant grunto, perdangos (betoninės) arba lagų sistema. Jei planuojate naują statybą, grindinį šildymą verta derinti su šilumos siurbliu - taip žymiai sumažėja šildymo sąnaudos. Dangos šilumos laidumą verta patikrinti prieš perkant, nes nuo jo priklauso visos sistemos darbas. Taip pat būtina įvertinti savo namo energinę naudingumo klasę, nes nuo jos priklauso konstrukcijos reikalavimai.

Įrengimo įvairovė ir praktiniai patarimai

Dažnai pasitaiko klaidų dėl per didelės ar per mažos galios, netinkamo izoliacijos storio ar neteisingo vamzdžių išdėstymo. Dažna klaida - nepakankamai apsaugotas jutiklis arba trūksta atskiros grandinės. Garantija dažnai gali galioti tik kai įranga sumontuota pagal instrukcijas ir atlikti varžos matavimai prieš ir po montavimo.

Patarimai praktikai

• Planuodami pasirinkite šilumos šaltinį: vandens sistema su šilumos siurbliu dažnai optimaliausia dideliems plotams.
• Nustatykite kontūrų tankį atsižvelgiant į patalpos dydį ir lubų aukštį.
• Pasirinkite dangą su tinkama šilumine varža (≤0,15 m²K/W, kai taikoma šildomuose grindyse).
• Įrengdami temperaturines siūles būtinai laikykitės atitinkamų normų: dideli patalpų matmenys arba santykis 2:1 reikalauja siūlių.
• Naudokite patikimus šilumos izoliacijos sluoksnius (EPS ar akmens vata), užtikrinančius reikiamą šilumos laidumą ir garso izoliaciją.
